Описание продукта

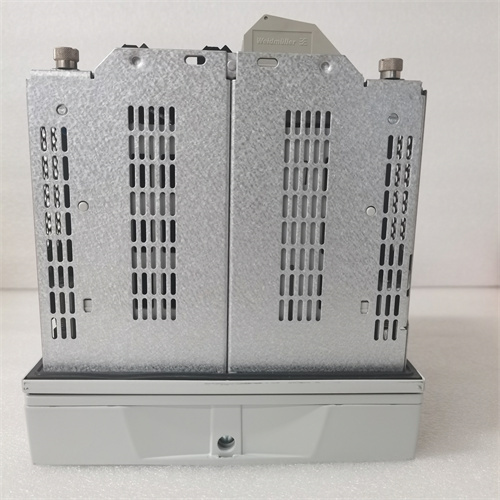

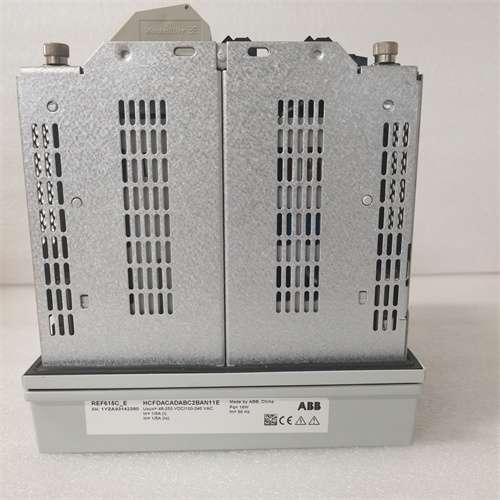

ABB REF615C-E HCFFAEAGABC2BAA11E является высокотехнологичным релеем комплексной защиты и контроля, разработанным компанией ABB – глобальным лидером в решениях для электроэнергетики и промышленной автоматизации. Это реле ABB REF615C-E HCFFAEAGABC2BAA11E специализируется на защите, контроле и мониторинге распределительных сетей среднего напряжения (до 36 кВ), трансформаторов, кабелей и распределительных устройств в промышленных объектах, распределительных подстанциях и инфраструктурных проектах, обеспечивая быструю реакцию на аномалии и соответствие международным стандартам энергетической безопасности [ссылка на продукт]. Благодаря интеграции расширенного набора защитных функций, высокой точности измерений, современных коммуникационных интерфейсов и адаптации к суровым условиям эксплуатации (вибрации, электромагнитные помехи, широкий диапазон температур), ABB REF615C-E HCFFAEAGABC2BAA11E легко интегрируется в существующие системы управления электросетями. В составе систем ABB Relion® ABB REF615C-E HCFFAEAGABC2BAA11E демонстрирует исключительную отказоустойчивость и способность к удаленному управлению, подтверждая опыт ABB в разработке релей защиты для критических энергетических цепей [ссылка на продукт]. Особенно ценен ABB REF615C-E HCFFAEAGABC2BAA11E в сетях с высокой плотностью нагрузки – где отбой реле может привести к широкомасштабным отключениям, экономическим потерям или повреждению оборудования.
Технические параметры
- Тип устройства: релей защиты и контроля для средне напряжных сетей (1–36 кВ), монтаж на панель
- Основные функции защиты:
- Защита от коротких замыканий (мгновенная, отсроченная, инерционная характеристика)
- Защита от перегрузки (длинномерная характеристика с регулируемым временем задержки)
- Защита от несимметричной нагрузки (заземление фазы, двуфазное замыкание, отрицательная последовательность тока)
- Защита от переvoltaжа/низкого напряжения (с настраиваемыми порогами)
- Защита от внефазного параллелирования (для генераторов в распределительных сетях)
- Параметры измерения:
- Электрические параметры: напряжение (0–40 кВ), ток (0–6300 А через ТТ), частота (45–65 Гц)
- Точность измерения: ±0,2% полного масштаба (FS) для напряжения/тока, ±0,1% FS для частоты
- Время реакции на аномалию: ≤ 20 мс (для мгновенных защит)
- Входы/выходы:
- Аналоговые входы: 4 канала (4–20 мА) – для подключения дополнительных сенсоров (температура, давление)
- Цифровые входы: 12 каналов (24 В ПН) – для сигналов аварийной остановки, режима работы, ручного управления
- Цифровые выходы: 8 каналов (релейные, 5 А/250 В АС) – для отключения оборудования, сигнализации, блокировки
- Коммуникация:
- Интерфейсы: Ethernet (TCP/IP, Modbus TCP, IEC 61850), RS-485 (Modbus RTU)
- Совместимость: системы ABB MicroSCADA Pro, Siemens PCS 7, программное обеспечение ABB Relion Engineering Tool
- Питание:
- Входное напряжение: 110/220 В АС/ПН (диапазон ±15%), редантное питание (опционально)
- Потребление энергии: ≤ 25 Вт (при полной нагрузке)
- Окружение и конструкция:
- Температурный диапазон: -40 °C до +70 °C (работа), -55 °C до +85 °C (хранение)
- Уровень защиты: IP54 (защита от пыли и струй воды)
- Монтаж: панельное крепление (разъемный корпус)
- Размеры: 240 мм (ширина) × 170 мм (высота) × 260 мм (глубина)
- Масса: 约 3,8 кг
- Корпус: металлический с антикоррозионным покрытием (сталь AISI 304)
- Стандарты соответствия:
- Соответствует стандартам: IEC 60255 (релей защиты), IEC 61850 (коммуникация в энергетике), CE, UL 1008, ISO 9001
Преимущества и особенности
ABB REF615C-E HCFFAEAGABC2BAA11E выделяется комплексностью защитных функций – сочетает в себе все необходимые защиты для средне напряжных сетей, заменяя несколько специализированных реле и снижая затраты на монтаж и обслуживание. Высокая точность измерений и быстрая время реакции позволяют мгновенно выявлять даже незначительные аномалии (например, локальное короткое замыкание) и активировать защитные механизмы до распространения повреждений по сети. Поддержка протокола IEC 61850 – стандартного для коммуникации в энергетике – обеспечивает совместимость с современными системами управления электросетями и упрощает удаленное управление, мониторинг и обновление конфигурации. Ключевым преимуществом является ABB REF615C-E HCFFAEAGABC2BAA11E’s интеграция с программным обеспечением ABB Relion Engineering Tool: позволяет гибко настраивать защитные параметры, логировать все события (отключения, перегрузки, ошибки) и анализировать причины инцидентов, что упрощает обслуживание и соответствие требованиям регуляторов. Кроме того, редантное питание и высокий класс защиты IP54 гарантируют работоспособность в критических условиях, а металлический корпус обеспечивает надежную защиту от механических повреждений и электромагнитных помех.
Прикладные области и кейсы
ABB REF615C-E HCFFAEAGABC2BAA11E широко используется в распределительных подстанциях, промышленных объектах, жилых комплексах и инфраструктурных проектах. В 10 кВ распределительной подстанции промышленного завода ABB REF615C-E HCFFAEAGABC2BAA11E защищает кабельные линии и трансформаторы: релей мгновенно отключает поврежденную линию при коротком замыкании, предотвращая распространение аварии и сохраняя энергоснабжение производственных цехов. В инфраструктурном объекте (например, спортивный комплекс) релей контролирует распределительные трансформаторы: защищает от перегрузки при пиковых нагрузках (события, массовое использование электроники), от несимметричной нагрузки и переvoltaжа, а данные о событиях передаются в систему ABB MicroSCADA Pro для мониторинга оператором. В жилом комплексе с 50 многоэтажными домами ABB REF615C-E HCFFAEAGABC2BAA11E обеспечивает защиту критических цепей энергоснабжения (освещение подземных парков, системы безопасности): быстрая реакция реле (≤ 20 мс) предотвращает отключение жизненно важных систем, а редантное питание гарантирует работоспособность при сбое основного источника энергии.
Сравнение с конкурентами
По сравнению с аналогичными релеями защиты (например, Siemens 7SJ80, GE Multilin 850, Schneider Electric Sepam 80), ABB REF615C-E HCFFAEAGABC2BAA11E имеет несколько ключевых преимуществ. Во-первых, более широкий набор защитных функций в стандартном исполнении – включает защиту от внефазного параллелирования и несимметричной нагрузки, которые у конкурентов часто являются опциями. Во-вторых, глубокая интеграция с системами ABB MicroSCADA Pro – автоматическая синхронизация данных, удаленная конфигурация и расширенный мониторинг упрощают эксплуатацию по сравнению с универсальными релеями. В-третьих, более высокая точность измерений (±0,2% FS) – критична для точной настройки защитных параметров и снижения числа ложных отключений. Недостатком является несколько больший размер и вес (по сравнению с компактными моделями Siemens 7SJ80), но для панельного монтажа это не является существенным ограничением, а преимущества в функциональности и совместимости делают релей предпочтительным выбором для систем ABB.
Советы по выбору и предостережению
При выборе ABB REF615C-E HCFFAEAGABC2BAA11E необходимо учитывать напряжностной класс сети (до 36 кВ), тип защищаемого оборудования (кабели, трансформаторы, генераторы) и требования к коммуникации (необходимость поддержки IEC 61850). Для критических систем (например, больницы, аэропорты) рекомендуется выбрать вариант с редантным питанием и дополнительными функциями диагностики. При установке реле следует обеспечить надежное заземление (сопротивление заземления ≤ 4 Ом), монтировать его в защищенном месте от пыли и воды и использовать экранированные кабели для подключения трансформаторов тока/напряжения. Перед эксплуатацией необходимо настроить защитные параметры через ABB Relion Engineering Tool, калибрировать аналоговые входы и проверить работоспособность всех выходов. Важно регулярно обновлять прошивку реле через официальный портал ABB, архивировать логи событий и проводить плановую диагностику каждые 6 месяцев. Не рекомендуется использовать ABB REF615C-E HCFFAEAGABC2BAA11E в условиях температуры ниже -40 °C или выше +70 °C, а также подключать сигналы с напряжением превышающим максимальные параметры входов – это может привести к повреждению реле и неработке защитных функций.
