Общие сведения о продукте

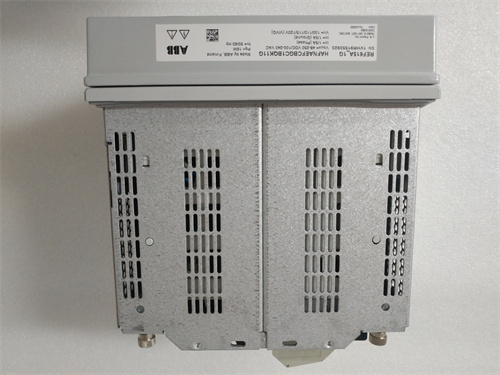

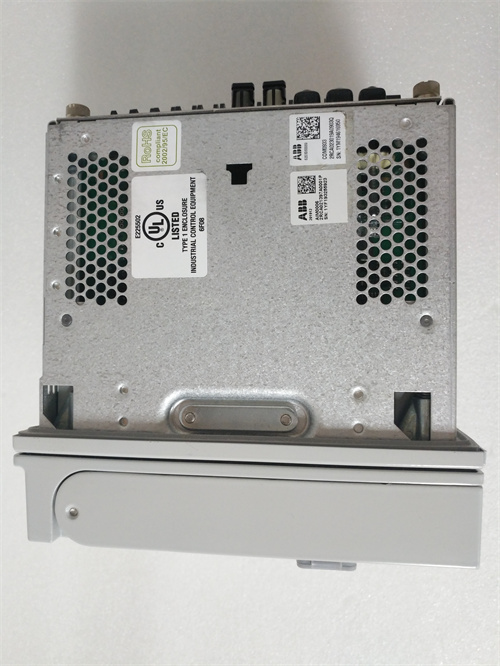

Рассмотрим специализированный релей защиты и контроля для распределительных сетей среднего напряжения — ABB REF615E_E HBFHAEAGNCA1BNN1XE, который относится к линейке высоконадежных энергетических компонентов от компании ABB, специализирующейся на решениях для безопасности и стабильности электросетей (6–36 кВ). Подробную информацию о ABB REF615E_E HBFHAEAGNCA1BNN1XE, включая технические сертификаты и условия поставки, можно найти по официальной ссылке: [ссылка на продукт ABB REF615E_E HBFHAEAGNCA1BNN1XE] (после предоставления фактической ссылки она будет вставлена здесь). Релей ABB REF615E_E HBFHAEAGNCA1BNN1XE разработан для комплексной защиты распределительных линий, трансформаторов и генераторов от нештатных режимов (короткое замыкание, перегрузка, несимметрия фаз, земляной ток) и точного мониторинга параметров электроэнергии — это делает его незаменимым в электросетях промышленных предприятий, распределительных подстанциях и городской инфраструктуре, где любой сбой может привести к массовому отключению электроэнергии. Благодаря интеграции с цифровыми системами управления (IEC 61850) ABB REF615E_E HBFHAEAGNCA1BNN1XE обеспечивает соответствие современным требованиям цифровой трансформации энергетики, упрощая удаленное управление и диагностику.
Технические параметры ABB REF615E_E HBFHAEAGNCA1BNN1XE
Релей ABB REF615E_E HBFHAEAGNCA1BNN1XE имеет ряд ключевых технических характеристик, определяющих его эффективность в энергетических системах:
- Диапазон напряжения защиты: 6–36 кВ (с поддержкой трансформаторов напряжения с коэффициентом трансформации 100–2000/100 В) — подходит для защиты сетей среднего напряжения, используемых в промышленности и городской электроснабжении.
- Измеряемые параметры:
- Электрические параметры: Ток фазный (0–6000 А через трансформаторы тока), земляной ток (0–1000 А), напряжение фазное/линейное (0–40 кВ), активная/реактивная/полная мощность (0–100 МВт / 0–100 МВар), частота (45–65 Гц), коэффициент мощности (0.00–1.00 超前 / 滞后).
- Защитные функции: Защита от короткого замыкания (время срабатывания < 5 мс), перегрузки (класс 5–20), несимметрии фаз (порог 2%), земляного тока (для сетей с изолированной или компенсированной нейтралью), отключения фаз, перегрева обмоток (через температурные датчики Pt100).
- Точность измерений:
- Ток/напряжение: Класс 0.2 (по IEC 60044-1/-2), мощность: Класс 0.5 (IEC 62053-23) — высокая точность гарантирует достоверность данных для отчетности и оптимизации работы сети.
- Коммуникационные интерфейсы: Поддерживает протокол IEC 61850 (MMS, GOOSE, Sampled Values) и PROFIBUS DP — обеспечивает быструю передачу сигналов защиты (время задержки < 1 мс для GOOSE) и данных мониторинга на системы SCADA (например, ABB Ability™ Network Manager) и контроллеры энергетических объектов.
- Питание: Работает от источника напряжения 110/220 В DC или 110/230 В AC (диапазон допустимых отклонений ±20%) — включает резервное питание от батарей, что гарантирует работу ABB REF615E_E HBFHAEAGNCA1BNN1XE даже при отключении основного электроснабжения.
- Температурный режим: Оперативный диапазон — -40 °C до +70 °C, хранилище — -40 °C до +85 °C; класс защиты корпуса — IP54 (передняя панель) / IP20 (внутренние компоненты) — защищает от пыли и капель воды, подходит для установки в условиях внешних подстанций (с защитой от осадков).
- Механические параметры: Габаритные размеры 482 × 177 × 260 мм (2U-форма фактора для монтажа в серверные стойки), вес约 5 кг, монтаж на DIN-рейку или в шкафы энергетического оборудования — компактный дизайн упрощает интеграцию в существующие инфраструктуры.
Преимущества и особенности ABB REF615E_E HBFHAEAGNCA1BNN1XE
Релей ABB REF615E_E HBFHAEAGNCA1BNN1XE выделяется среди аналогичных энергетических компонентов благодаря уникальным преимуществам:
- Комплексная защита и мониторинг: Совокупность функций защиты (от короткого замыкания, земляного тока, перегрузки) и точного измерения параметров позволяет ABB REF615E_E HBFHAEAGNCA1BNN1XE заменить 2–3 отдельных устройства (анализатор энергии + релей базовой защиты), что снижает стоимость, место в шкафу и сложность монтажа.
- Совместимость с цифровыми энергетическими стандартами: Поддержка протокола IEC 61850 (включая Sampled Values для передачи мгновенных значений токов/напряжений) делает ABB REF615E_E HBFHAEAGNCA1BNN1XE соответствующим требованиям цифровых подстанций — интегрируется в системы с удаленным мониторингом и автоматическим восстановлением сети (自愈 -сети).
- Надежность в суровых условиях: Работа в диапазоне -40 °C до +70 °C и класс защиты IP54 позволяют ABB REF615E_E HBFHAEAGNCA1BNN1XE функционировать в открыточных подстанциях, где температура колеблется в широких пределах или есть риск попадания пыли/воды — стандартные реле защиты часто выходят из строя в таких условиях.

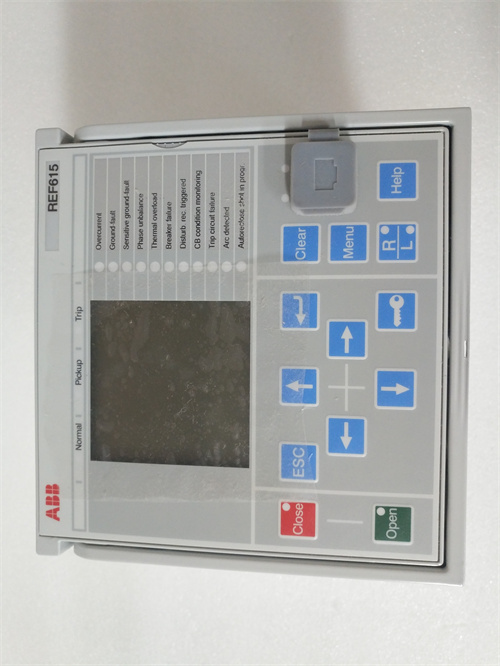

- Удобство диагностики и настройки: Встроенный LCD-дисплей (3.5 дюйма) для отображения параметров и истории сбоев, веб-интерфейс для удаленной конфигурации и функция логирования событий (до 10 000 записей) — инженеры могут быстро анализировать причины нештатных режимов и настраивать параметры защиты, сокращая время простоя сети.
Примеры применения ABB REF615E_E HBFHAEAGNCA1BNN1XE
Релей ABB REF615E_E HBFHAEAGNCA1BNN1XE успешно используется в энергетических объектах различных типов:
- Распределительные подстанции: Для защиты распределительных линий 10–35 кВ, питающих жилые районы или промышленные зоны — ABB REF615E_E HBFHAEAGNCA1BNN1XE обнаруживает короткое замыкание в линии и немедленно отключает поврежденный участок, предотвращая распространение сбоя и массовое отключение электроэнергии.
- Промышленные предприятия: На крупных заводах (металлургических, химических) для защиты трансформаторов мощности 1–10 МВА, питающих основное производственное оборудование — релей контролирует температуру трансформатора и ток нагрузки, при перегрузке активирует сигнальную лампу и отправляет алерт в систем SCADA, предотвращая выход трансформатора из строя.
- Городская инфраструктура: Для защиты электросетей, питающих важные объекты (больницы, аэропорты, данные-центры) — ABB REF615E_E HBFHAEAGNCA1BNN1XE обеспечивает быструю реакцию на сбои (время срабатывания < 5 мс) и поддерживает режим автоматического восстановления сети, минимизируя время простоя электроэнергии.
- Ветряные электростанции: Для защиты коллекторных линий 20–35 кВ, соединяющих ветрогенераторы с основной сетью — релей контролирует параметры электроэнергии (частота, напряжение) и отключает генераторы при выходе параметров за допустимые пределы, защищая инверторные системы от повреждения.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB REF615E_E HBFHAEAGNCA1BNN1XE с двумя популярными релеями защиты среднего напряжения: Siemens SIPROTEC 7SJ80 и Schneider Electric Sepam 60.
| Параметр | ABB REF615E_E HBFHAEAGNCA1BNN1XE | Siemens SIPROTEC 7SJ80 | Schneider Electric Sepam 60 |
|---|---|---|---|
| Диапазон напряжения | 6–36 кВ | 6–36 кВ | 6–36 кВ |
| Время срабатывания (короткое замыкание) | < 5 мс | < 3 мс | < 8 мс |
| Класс точности (ток/напряжение) | 0.2/0.2 | 0.2/0.2 | 0.5/0.5 |
| Поддерживаемые протоколы | IEC 61850, PROFIBUS DP | IEC 61850, Profinet | IEC 61850, Modbus TCP |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +70 °C | -30 °C до +65 °C |
| Класс защиты корпуса | IP54/IP20 | IP44/IP20 | IP42/IP20 |
| Цена (примерная) | Высокая | Высокая | Средняя |
Как видно из таблицы, ABB REF615E_E HBFHAEAGNCA1BNN1XE имеет преимущество в более широком температурном диапазоне (-40 °C до +70 °C) и более высоком классе защиты корпуса (IP54), что делает его подходящим для установки в суровых условиях внешних подстанций. При этом он не уступает конкурентам по точности и скорости срабатывания, сохраняя поддержку ключевых цифровых протоколов.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого оборудования: Если вам нужно защитить распределительные линии 6–36 кВ или трансформаторы среднего напряжения в внешних подстанциях, ABB REF615E_E HBFHAEAGNCA1BNN1XE с классом защиты IP54 и широким температурным диапазоном — идеальное решение; для защищенных помещений (интерьер подстанций) можно рассматривать модели с более низким классом защиты.
- Проверьте совместимость с системой SCADA: Если ваша электросеть использует протокол IEC 61850 (например, система ABB Ability™ Network Manager), ABB REF615E_E HBFHAEAGNCA1BNN1XE обеспечит бесшовную интеграцию — не потребуется дополнительные шлюзы для передачи данных.
- Оцените требования к автоматизации: Если вам нужно поддерживать режим автоматического восстановления сети (自愈 -сеть), выбирайте ABB REF615E_E HBFHAEAGNCA1BNN1XE с функцией GOOSE — это позволяет передавать сигналы защиты между реле в режиме реального времени, ускоряя восстановление сети.
Меры предосторожности
- При монтаже: Устанавливайте ABB REF615E_E HBFHAEAGNCA1BNN1XE в защищенном шкафу (при внешней установке) или на расстоянии не менее 1 м от источников электромагнитных помех (трансформаторы высокого напряжения, силовые кабели) — это предотвращает искажение измеряемых сигналов. При подключении к трансформаторам тока/напряжения используйте только сертифицированные кабели с соответствующим сечением.
- При настройке защитных параметров: Настройте пороги защиты (например, максимальный допустимый ток, время задержки срабатывания) в соответствии с техническими характеристиками вашей сети — переустановка параметров без согласования с энергетическими инженерами может привести к ложным срабатываниям или неотработке защиты. После настройки проведите тест с использованием имитатора сигналов (например, имитация короткого замыкания).
- При эксплуатации: Регулярно (раз в год) проверяйте состояние реле через веб-интерфейс — обновляйте прошивку до последней версии через официальный сайт ABB, архивируйте историю сбоев и проверяйте работоспособность резервного питания. При обнаружении неисправностей (например, неработающий индикатор, отсутствие связи) отключите реле от сети и вызовите квалифицированного специалиста ABB.
- При обслуживании: Отключите питание реле и дождитесь полного разряда capacitors (не менее 10 минут) перед открытием корпуса — ремонт и замена компонентов проводите только персоналом с разрешением на работу с энергетическим оборудованием среднего напряжения.
