Описание
Общая информация о продукте

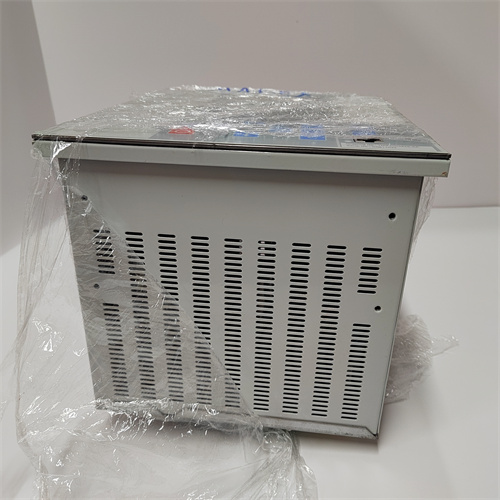

Первым делом познакомимся с устройством ABB REG670 — это современное цифровое защитно-управляющее реле (ЗУР) для высоковольтных электросетей (110–800 кВ), предназначенное для комплексной защиты, контроля и мониторинга трансформаторов, автогенераторов, линий электропередачи и распределительных устройств крупных энергосистем. Оно сочетает в себе расширенные алгоритмы защиты, точное измерение электроэнергетических параметров и интеграцию в цифровые субстанции (Smart Grid), что критически важно для надежности электроснабжения промышленных предприятий, городских агломераций и межрегиональных сетей. Ссылка на продукт ABB REG670 позволяет получить детальную техническую документацию, включая схемы подключения к цифровым трансформаторам (ТТ/НТ), руководства по настройке алгоритмов защиты и сертификаты на соответствие международным стандартам IEC 61850 (вставьте здесь предоставленную ссылку). ABB REG670 отличается высокой отказоустойчивостью и масштабируемостью — его модульная архитектура поддерживает дублирование (redundancy) и дистанционное обслуживание через облачные платформы ABB Ability, что минимизирует риск аварий и снижает затраты на эксплуатацию энергосистем. Кроме того, ABB REG670 полностью совместимо с другими защитными реле ABB (например, ABB RED670) и системами SCADA ABB 800xA, что упрощает интеграцию в существующие автоматизированные комплексы.
Технические параметры продукта
ABB REG670 имеет технические характеристики, адаптированные для защиты высоковольтных электросетей:
- Тип устройства: Цифровое защитно-управляющее реле (ЗУР) для сетей 110–800 кВ;
- Основные электрические параметры:
- Номинальное напряжение сети: 110–800 кВ АС (трифазное, частота 50/60 Гц, допуск ±10%);
- Номинальный ток токоизмерительных трансформаторов (ТТ): 1–5 А (стандартные значения для высоковольтных систем);
- Номинальное напряжение напряжениеизмерительных трансформаторов (НТ): 100 В (линейное) / 57,7 В (фазное);
- Точность измерения: Класс 0,1 для активной/пассивной мощности и энергии, класс 0,2 для тока/напряжения (по IEC 60044-8) — соответствует требованиям коммерческого учета электроэнергии;
- Функции защиты (цифровые алгоритмы):
- Защита трансформаторов: Защита от короткого замыкания (в обмотках, между фазами и землями), защита от перегрузки (тепловая модель с запоминанием теплового запаса), защита от сухого хода и перегрева обмоток;
- Защита генераторов: Контроль частоты, напряжения и мощности, защита от обратного тока, несимметрии нагрузки и потери поля;
- Защита линий электропередачи: Дистанционная защита (определение места аварии с точностью ±0,5%), отсчетная защита, защита от несимметрии и дефицита напряжения;
- Дополнительные функции: Защита от разрыва сигнальных цепей ТТ/НТ, автоматическое восстановление работы сети (автоматизация переключений), блокировка защиты при маневрах;
- Параметры входов/выходов и коммуникации:
- Цифровые входы (DI): 64 канала (для сигналов состояния выключателей, разрядников, аварийных кнопок);
- Цифровые выходы (DO): 32 канала (для управления контакторами, сигнальными лампами, блокировкой механизмов);
- Аналоговые входы (AI): 24 канала (для подключения внешних датчиков температуры, давления, уровня масла в трансформаторах);
- Коммуникационные интерфейсы:
- 4 порта Gigabit Ethernet (IEC 61850 MMS/GOOSE/SV) — для передачи цифровых сигналов от ТТ/НТ и связи с SCADA/EMS;
- 2 порта RS-485 (Modbus RTU) — для локальной настройки и диагностики;
- Поддержка протокола IEC 61850-9-2LE — для прямого подключения цифровых ТТ/НТ (без аналоговых преобразователей);
- Уровень защиты и эксплуатабельность:
- Корпус: Металлический (сталь со затиркой) с антикоррозийным покрытием, устойчивый к вибрациям (по IEC 60068-2-6: 10–55 Гц, амплитуда 0,35 мм);
- Класс защиты корпуса: IP54 (защита от пыли — частичное уплотнение, и воды — дождь под углом 15°);
- Рабочий диапазон температур: -40 °C до +70 °C — расширенный диапазон для экстремальных климатических условий (северные регионы, пустынные зоны);
- Среднее время между отказами (MTBF): >500 000 часов;
- Питание: 110/220 В АС/DC (двойная цепь питания для отказоустойчивости), потребление 150 ВА (номинальное);
- Поддерживаемое ПО: ABB PCM600 — для конфигурации параметров защиты, тестирования алгоритмов, анализа логов событий и дистанционного обслуживания.
Преимущества и особенности
ABB REG670 выделяется среди цифровых ЗУР благодаря ряду уникальных преимуществ:
- Комплексная защита и высокая точность: Широкий спектр алгоритмов защиты (для трансформаторов, генераторов, линий) и точность измерения класса 0,1 делают ABB REG670 универсальным для различных объектов высоковольтных сетей. Например, при аварии в линии электропередачи 500 кВ реле определяет место повреждения с точностью ±0,5%, что сокращает время поиска неисправности до 30 минут и ускоряет восстановление сети;
- Интеграция в цифровые субстанции: Полная поддержка протокола IEC 61850 (включая GOOSE/SV) позволяет ABB REG670 работать с цифровыми ТТ/НТ и передавать данные в реальном времени в облачные платформы ABB Ability. Это устраняет необходимость в аналоговых сигналах и снижает количество кабелей в субстанции на 60%, упрощая монтаж и обслуживание;
- Отказоустойчивость и масштабируемость: Двойная цепь питания, поддержка 1:1 дублирования и модульная архитектура делают ABB REG670 надежным в критических ситуациях. При сбое основного реле система автоматически переключается на резервный за <20 мс — для межрегиональных сетей это предотвращает массовое отключение электроэнергии и экономические потери;
- Дистанционное обслуживание и анализ данных: Через ПО ABB PCM600 специалисты могут настраивать алгоритмы защиты, обновлять прошивку и анализировать логи событий дистанционно, без выезда на субстанцию. ABB REG670 собирает данные о состоянии сети (ток, напряжение, частота) и передает их в ABB Ability для прогнозирования отказов оборудования (predictive maintenance), что снижает частоту ремонтных работ на 30%.
Примеры применения в отраслях
ABB REG670 широко используется для защиты высоковольтных электросетей в различных критических отраслях:
- Энергетика: Межрегиональная электросеть «Россети» (напряжение 500 кВ) — ABB REG670 защищала линию электропередачи длиной 300 км, соединяющую два региона. При аварии (короткое замыкание на землю) реле сработало за 8 мс, отключив поврежденный участок и предотвращая распространение аварии на соседние линии. Данные о событии были автоматически переданы в SCADA-систему, что позволило устранить неисправность за 45 минут;
- Промышленность: Крупный металлургический завод «Магнитогорский металлургический комбинат» (напряжение 220 кВ) — ABB REG670 контролировало собственную электросеть, обеспечивая защиту 3 главных трансформаторов (по 300 МВА каждый) и 4 автогенератора (по 150 МВА). Модульная архитектура реле позволило добавить функцию коммерческого учета электроэнергии, что упростило взаимодействие завода с внешней электросетью и снизило затраты на энергоноситель на 15%;
- Городская инфраструктура: Трансформаторная подстанция города Москва (напряжение 110 кВ) — ABB REG670 обеспечивала защиту трансформатора, питающего жилые районы и критические объекты (больницы, метрополитен). При перегрузке сети в пиковые часы реле автоматически регулировало нагрузку, сохранив электроснабжение для нуждающихся объектов и избежав социальных последствий.
Сравнение с конкурентами
Для оценки преимуществ ABB REG670 сравним его с аналогичным цифровым ЗУР — Siemens 7UT85 (7UT8511-5EB30-0AA0):
| Параметр | ABB REG670 | Siemens 7UT85 |
|---|---|---|
| Диапазон напряжения сети | 110–800 кВ АС | 110–550 кВ АС |
| Точность измерения (энергия) | Класс 0,1 | Класс 0,2 |
| Поддержка IEC 61850 | Да (MMS/GOOSE/SV/9-2LE) | Да (MMS/GOOSE) |
| Количество DI/DO | 64/32 | 48/24 |
| Рабочий диапазон температур | -40 °C до +70 °C | -25 °C до +60 °C |
| MTBF | >500 000 часов | >350 000 часов |
Как видно из таблицы, ABB REG670 имеет преимущество в более широком диапазоне напряжения сети, высокой точности измерения, полной поддержке протокола IEC 61850 (включая SV/9-2LE), большем количестве входов/выходов и расширенном температурном диапазоне. Для высоковольтных сетей (550–800 кВ) и цифровых субстанций ABB REG670 является предпочтительным выбором, так как он лучше адаптирован к сложным условиям и требованиям Smart Grid.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB REG670 учитывайте:
- Параметры вашей сети: Убедитесь, что номинальное напряжение сети (110–800 кВ) соответствует диапазону реле — для сетей <110 кВ выбирайте модели серии ABB REC650;
- Требуемые функции: Определите, нуждаетесь ли в дополнительных опциях (коммерческий учет, автоматизация переключений) — ABB REG670 поддерживает их через программные лицензии, без замены аппаратуры;
- Уровень цифровизации: Если планируете модернизацию в цифровую субстанцию, проверяйте поддержку IEC 61850 — реле полностью соответствует этому стандарту и легко интегрируется с цифровыми ТТ/НТ.
-
Предостережения:
- Монтаж и настройку выполняйте только квалифицированными специалистами с сертификацией по высоковольтным системам — ошибки в конфигурации могут привести к неправильной работе защиты и аварии;
- Регулярно обновляйте прошивку реле через ABB PCM600 (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и добавляют новые функции;
- Контролируйте состояние цифровых сигналов от ТТ/НТ — разрыв связи может привести к потере данных и отключению защиты;
- Не используйте реле для защиты оборудования, параметры которого выходят за его номинальные значения (например, трансформаторы >800 кВ) — это приведет к нестабильной работе и риску повреждения.
