Описание

REJ601

Сначала представляю вам релейный модуль защиты для электроэнергетических сетей — ABB REJ601 BD446NN1XG; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от ABB относится к серии цифровых реле защиты REJ600, предназначенной для защиты линий электропередачи, трансформаторов и генераторов в электросетях среднего и высокого напряжения (10–220 кВ). Он используется в электростанциях, подстанциях и промышленных энергосистемах, где требуется быстрое обнаружение аномалий (перенапряжение, короткое замыкание, перегрузка) и их устранение для предотвращения повреждения оборудования и аварий.

Описание продукта

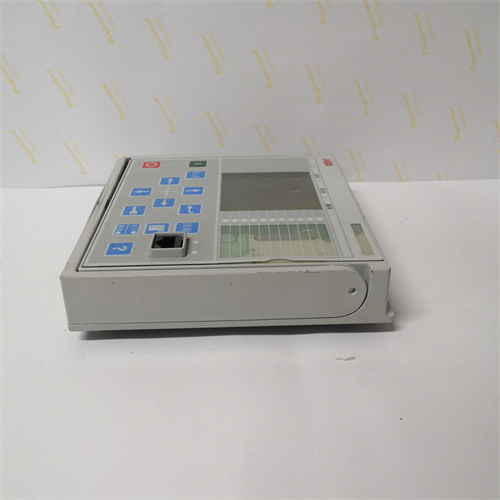

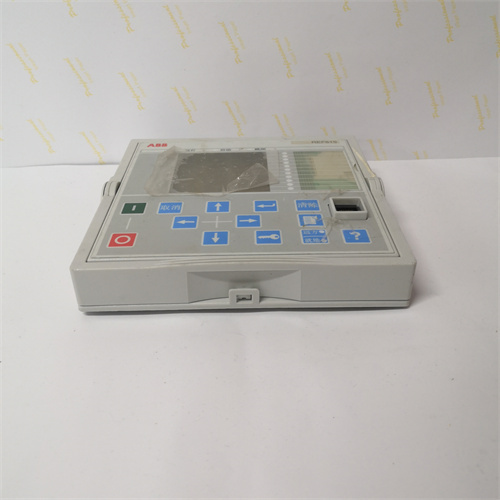

ABB REJ601 BD446NN1XG — это цифровой релей защиты с множеством функций, разработанный для комплексной защиты и контроля линий электропередачи. Релей ABB REJ601 BD446NN1XG отличается высокой скоростью реакции и точностью измерений — он обрабатывает сигналы от датчиков тока и напряжения с частотой 16 раз в цикле (50/60 Гц) и может определить аномалию за 1–2 цикла, что критично для предотвращения разрушительных последствий короткого замыкания. Благодаря модульной конструкции и стандартным коммуникационным интерфейсам ABB REJ601 BD446NN1XG легко интегрируется в существующие энергосистемы и совместим с другими устройствами ABB (например, измерительными трансформаторами ABB TAL, коммутационными устройствами ABB UniGear ZS3.2), что упрощает сборку комплексных систем защиты. Особенно важно отметить, что ABB REJ601 BD446NN1XG поддерживает программируемые защитные функции — через ПО ABB PCM600 можно настроить параметры защиты (например, пороги срабатывания, время задержки) для линий разных типов (воздушные, кабельные, смешанные), адаптируя релей к специфике конкретной сети. Также ABB REJ601 BD446NN1XG оснащен встроенной коммуникацией через протокол IEC 61850 (MMS, GOOSE) — это позволяет интегрировать его в современные цифровые подстанции (IEC 61850) и передавать данные о состоянии сети в верхнеуровневые системы управления (SCADA, EMS), обеспечивая операторам полный контроль за процессами. Все эти особенности делают ABB REJ601 BD446NN1XG надежным инструментом для защиты электросетей — он гарантирует быструю реакцию на аномалии и обеспечивает безопасную эксплуатацию энергосистем, даже в условиях сложных сетевых конфигураций.

Параметры продукта

Производитель: ABB
Модель: REJ601 BD446NN1XG
Тип устройства: Цифровой релей защиты для линий электропередачи
Защитные функции:
- Основные: Защита от короткого замыкания (дистанционная, зональная), перегрузка, разрыв цепи тока/напряжения
- Дополнительные: Защита от несимметричности фаз, защита от перенапряжения/недовольтажа, защита от потери синхронизма
Характеристики измерений:
- Тип сигналов: Ток (I) и напряжение (U) трехфазных сетей
- Диапазон измерений: Ток 0–20 Иₙ (Иₙ — номинальный ток), напряжение 0–1.2 Uₙ (Uₙ — номинальное напряжение)
- Точность: ±0.5% для тока и напряжения (в диапазоне 5–100% от номинала)
- Частота работы: 50 Гц или 60 Гц (автоматическое определение)
Время реакции: 1–2 цикла сетевой частоты (например, 20–40 мс для 50 Гц)
Коммуникационные интерфейсы:
- Ethernet (100 Мбит/с, RJ45) — поддержка IEC 61850 (MMS, GOOSE), Modbus TCP
- RS-485 — поддержка Modbus RTU (для локального подключения)
Электрические параметры:
- Напряжение питания: 110–220 В DC/AC (допустимый диапазон ±20%)
- Потребление питания: ≤15 ВА
Операционные параметры:
- Температурный диапазон эксплуатации: -25 °C до +70 °C
- Уровень защиты (IP): IP40 (для корпуса, защищает от пыли и мелких предметов)
- Устойчивость к электромагнитным помехам: IEC 61000-6-2 (класс промышленной среды)
Сертификации: CE, IEC 60255, UL 508, ANSI/IEEE C37.238
ПО для конфигурации: ABB PCM600 (версии 2.10 и выше)

Преимущества и особенности

Быстрая реакция на аномалии: Время реакции 1–2 цикла позволяет ABB REJ601 BD446NN1XG быстро отключать поврежденный участок сети, предотвращая разрушение трансформаторов, генераторов и кабелей — критично для сетей с высоким уровнем нагрузки (например, электростанции ТЭС).
Программируемые защитные функции: Возможность настройки параметров через PCM600 адаптирует ABB REJ601 BD446NN1XG к любым типам линий электропередачи (воздушные, кабельные) и сетевым конфигурациям (древесные, кольцевые), не требуя замены реле при модернизации сети.
Совместимость с IEC 61850: Поддержка протокола IEC 61850 (включая GOOSE для быстрой передачи сигналов) делает ABB REJ601 BD446NN1XG подходящим для цифровых подстанций — он интегрируется в современные системы управления без дополнительных шлюзов.
Высокая точность измерений: Точность ±0.5% для тока и напряжения гарантирует, что защитные функции срабатывают только при реальных аномалиях, исключая ложные отключения, которые могут привести к простою промышленных объектов.
Устойчивость к суровым условиям: Работа в диапазоне -25 °C до +70 °C и защита от электромагнитных помех позволяют использовать ABB REJ601 BD446NN1XG в подстанциях открытого типа (например, в северных регионах с низкими температурами) или близко к трансформаторам с сильными электромагнитными полями.

Случаи применения в отраслях

Электросетевые компании: В подстанциях 110 кВ ABB REJ601 BD446NN1XG защищает воздушные линии электропередачи между подстанциями. Релей анализирует ток и напряжение на линии и, при обнаружении трехфазного короткого замыкания, отключает линию за 20 мс (1 цикл 50 Гц), предотвращая повреждение опор и проводов.
Теплоэлектростанции (ТЭС): В ТЭС ABB REJ601 BD446NN1XG защищает линии электропередачи, отводящие электроэнергию от генераторов к главной сети. Релей настроен на защиту от перегрузки (с задержкой 5 с) и несимметричности фаз (с задержкой 2 с), что гарантирует стабильную работу генераторов при изменении нагрузки.
Металлургические предприятия: В цехах с большим энергопотреблением (например, сталепроизводство) ABB REJ601 BD446NN1XG защищает кабельные линии электропередачи к электродвигателям прокатных станций. Благодаря программируемым параметрам релей адаптируется к специфике нагрузки (импульсные токи при запуске двигателей) и не срабатывает ложно.
Надежные энергосистемы (данные центры): В резервных электросетях данных центров ABB REJ601 BD446NN1XG обеспечивает защиту линий между основным и резервным источниками электроснабжения. При отказе основного источника релей через IEC 61850 отправляет сигнал на переключение на резервный источник за 40 мс, не допуская перерыва питания серверов.

Сравнение с конкурентами

Сравним ABB REJ601 BD446NN1XG с аналогичным реле защиты Siemens SIPROTEC 7SJ80:

Параметр	ABB REJ601 BD446NN1XG	Siemens SIPROTEC 7SJ80
Время реакции	1–2 цикла (20–40 мс для 50 Гц)	2–3 цикла (40–60 мс для 50 Гц)
Точность измерений	±0.5% (ток/напряжение)	±0.75% (ток/напряжение)
Поддержка IEC 61850	Да (включая GOOSE)	Да (включая GOOSE)
Количество защитных функций	12 (основных + дополнительных)	10 (основных + дополнительных)
Температурный диапазон	-25 °C до +70 °C	-25 °C до +60 °C

Как видно из таблицы, ABB REJ601 BD446NN1XG имеет преимущество в плане более быстрой реакции, высокой точности измерений и большого количества защитных функций — это делает его предпочтительным для сетей с высокими требованиями к надежности (ТЭС, данные центры). Siemens модель подходит для менее критических приложений, но уступает по скорости и точности.

Меры предосторожности

Установка: Монтируйте ABB REJ601 BD446NN1XG в металлическом шкафу с защитой IP40 или выше, 远离 источников сильных электромагнитных помех (трансформаторы, коммутационные аппараты). Обеспечьте эффективную вентиляцию, чтобы температура корпуса не превышала +70 °C.
Калибровка: Проводите калибровку реле至少 раз в 2 года с помощью сертифицированных эталонных устройств — это гарантирует сохранение точности измерений ±0.5% и правильное срабатывание защитных функций.
Настройка параметров: При настройке через PCM600 тщательно проверьте пороги срабатывания и времена задержки — неправильные параметры могут привести к ложным отключениям или неотключению при аварии. Создайте резервную копию конфигурации после настройки.
Проверка коммуникации: Регулярно проверяйте работу интерфейсов IEC 61850 и Modbus — при потере связи с SCADA или другими устройствами проверьте кабели Ethernet/RS-485 и настройки протоколов (IP-адрес, маска подсети, скорость передачи).
Хранение: Перед установкой храните ABB REJ601 BD446NN1XG в сухом месте при температуре -40 °C до +85 °C, в оригинальной упаковке с поглощающим влагой — это предотвращает коррозию контактов и сохранение калибровочных параметров.
