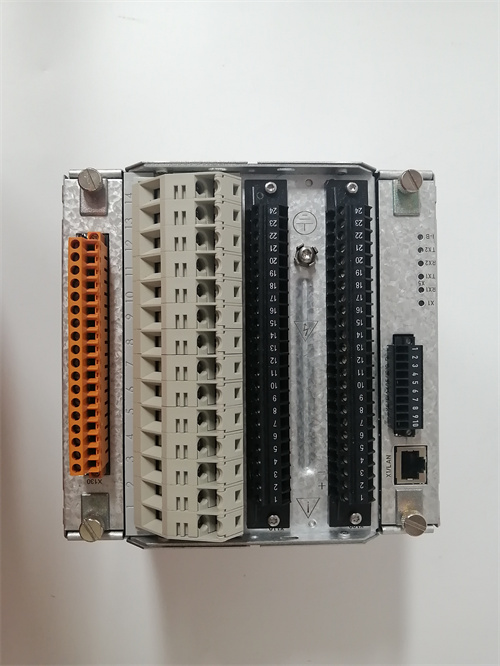

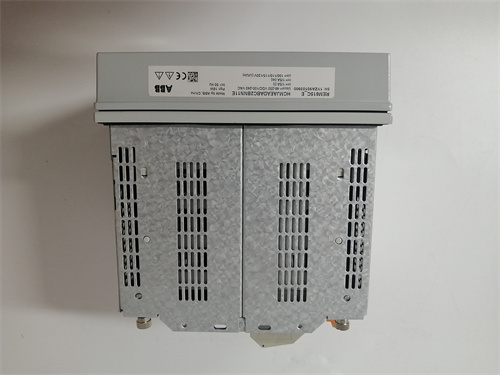

ABB REM545AG228AAAA

Описание

Общие сведения о продукте

Описание продукта

1. Комплексная защита от аварийных режимов: ABB REM545AG228AAAA поддерживает широкий спектр защитных алгоритмов, адаптирующихся к различным типам электроустановок:
   • Защита от перегрузок и коротких замыканий: Регулируемые характеристики времени-ток (инвертированная, прямолинейная) позволяют настроить релей под конкретные параметры трансформаторов или кабелей — например, для защиты кабеля сечением 120 мм² релей REM545AG228AAAA отключает цепь при перегрузке тока на 20% в течение 5 секунд, а при коротком замыкании (ток >10 раз номинального) — за 0.05 секунд, предотвращая повреждение изоляции.
   • Защита от несимметрий и нулевого тока: Релей детектирует несимметрию фазных токов (например, при обрыве одной фазы) и ток нулевой последовательности (при протекании заземления) — активируя сигнальную цепь или отключение, что защищает трехфазные двигатели и электрооборудование от неравномерных нагрузок.
2. Точное измерение параметров электроэнергии и мониторинг: ABB REM545AG228AAAA имеет встроенные высокоточные измерительные каналы с классом точности 0.2S для токов и 0.2 для напряжений, позволяющие измерять:
   • Фазные и нейтральные токи (до 6300 А через трансформаторы тока);
   • Фазные и межфазные напряжения (до 690 В);
   • Активную, реактивную и полную мощность;
   • Частоту сети (45–65 Гц).

     Все данные сохраняются в встроенной памяти (до 30 дней истории) и могут быть переданы в SCADA-систему в режиме реального времени — например, в распределительной подстанции REM545AG228AAAA регулярно передает данные о мощности потребления предприятия, позволяя операторам оптимизировать распределение электроэнергии.

3. Гибкая коммуникация и настройка через ПО: ABB REM545AG228AAAA поддерживает промышленные коммуникационные протоколы: Modbus TCP, IEC 61850 (MMS/GOOSE) и DNP3.0, что обеспечивает интеграцию с большинством современных SCADA-систем (включая ABB System 800xA). Настройку защитных параметров (уставки тока, время задержки, тип характеристики) и отладку выполняется через програмное обеспечение ABB PCM600 — инженеры могут создавать несколько профилей настроек для разных режимов работы установки (например, рабочий режим и режим технического обслуживания).

Технические параметры

• Тип устройства: Цифровой релей защиты и контроля (серия ABB Relion®);
• Параметры защиты:
  • Типы защиты: Перегрузка, короткое замыкание, несимметрия фаз, ток нулевой последовательности, переvoltaж/низовольт;
  • Диапазон токов (через ТТ): 0.1–6300 А;
  • Диапазон напряжений: 100–690 В AC (фазное);
  • Класс точности измерений: 0.2S (ток), 0.2 (напряжение);
  • Время реакции на короткое замыкание: ≤0.05 сек;
• Коммуникация:
  • Протоколы: Modbus TCP, IEC 61850 (MMS/GOOSE), DNP3.0;
  • Интерфейсы: 2 × Ethernet (RJ45), 1 × RS485;
• Питание:
  • Напряжение: 110–240 В AC/DC ±20%;
  • Потребляемая мощность: ≤15 Вт;
• Операционные условия:
  • Температурный диапазон: -25 °C до +70 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP40 (корпус);
  • Устойчивость к вибрации: 5–500 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: На панель (ширина 19 дюймов);
  • Размеры (длина × ширина × высота): 177 mm × 144 mm × 210 mm;
  • Вес: ~2.5 кг;
  • Дисплей: LCD-дисплей 3.5 дюйма (показ параметров, ошибок);
• Совместимость:
  • Системы: SCADA (ABB System 800xA, Siemens WinCC), распределительные подстанции;
  • Приборы: Трансформаторы тока (ТТ), трансформаторы напряжения (ТН);
• Стандарты соответствия: IEC 60255 (реле защиты), IEC 61557 (измерения), CE, UL 508.

Преимущества и особенности

1. Универсальность: Поддержка множества защитных алгоритмов позволяет использовать релей для защиты трансформаторов, кабелей, генераторов и распределительных линий — не требуется покупка специализированных приборов.
2. Высокая точность: Класс точности 0.2S/0.2 гарантирует достоверные измерения параметров электроэнергии, что важно для оптимизации потребления и отладки аварий.
3. Отказоустойчивость: Работа в диапазоне -25 °C до +70 °C и устойчивость к вибрациям/EMC-помехам обеспечивают надежную работу в суровых условиях подстанций.
4. Интеграция с SCADA: Поддержка IEC 61850 и Modbus TCP упрощает подключение к современным системам управления, без необходимости дополнительных шлюзов.
5. Легкость настройки: ПО ABB PCM600 с графическим интерфейсом позволяет быстро настроить защитные параметры и создать профили для разных режимов работы.

Примеры применения

1. Энергетика (распределительная подстанция 10 кВ):
   • Задача: Защита 3 трансформаторов тока (500 кВА, 10/0.4 кВ) от перегрузок, коротких замыканий и заземлений, а также мониторинг мощности потребления.
   • Конфигурация: ABB REM545AG228AAAA установлен в шкафу подстанции, подключен к трансформаторам тока (ТТ) и напряжения (ТН) каждого трансформатора. При перегрузке тока трансформатора на 30% релей активирует предупреждение через 3 секунды; при коротком замыкании — отключает трансформатор за 0.05 секунд. Данные о мощности передаются в SCADA-систему, позволяя операторам отслеживать нагрузку и предотвращать перегрузку.
2. Промышленность (автоматизированное предприятие металлообработки):
   • Задача: Защита главного кабеля распределения (10 кВ, сечение 240 мм²) от коротких замыканий и несимметрий, а также контроля частоты сети (для защиты электродвигателей).
   • Конфигурация: ABB REM545AG228AAAA подключен к ТТ и ТН главного кабеля. При обрыве одной фазы релей детектирует несимметрию токов (>15%) и отправляет сигнал на контроллер предприятия, который снижает нагрузку на трехфазные двигатели. При падении частоты ниже 49 Гц релей активирует сигнальную цепь, предотвращая остановку критического оборудования.
3. Инфраструктура (крупный торговый центр):
   • Задача: Защита распределительных щитов 0.4 кВ от коротких замыканий и перегрузок, а также мониторинг активной мощности для оптимизации оплаты электроэнергии.
   • Конфигурация: ABB REM545AG228AAAA установлен в щите ввода электроэнергии, измеряет фазные токи и напряжения. При коротком замыкании в линии розеточного напряжения релей отключает участок за 0.1 секунд, предотвращая пожар. Данные о активной мощности сохраняются в памяти и передаются в систему учета электроэнергии, позволяя анализировать пиковые нагрузки и оптимизировать потребление.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB REM545AG228AAAA если вам нужно универсальное решение для защиты трансформаторов, кабелей или генераторов, с требованием высокой точности измерений и интеграции с SCADA через IEC 61850. Оптимально для распределительных подстанций, промышленных предприятий и крупных инфраструктурных объектов.
• Предостережения:
  • Калибруйте релей совместно с трансформаторами тока/напряжения (ТТ/ТН) — неправильная калибровка снижает точность защиты и измерений;
  • Настройте защитные уставки строго в соответствии с параметрами электроустановки (номинальный ток, время задержки) — неоптимальные настройки могут привести к ложным отключениям или нехватке защиты;
  • Регулярно обновляйте прошивку реле через ПО ABB PCM600 — производители выпускают обновления с улучшениями стабильности и добавлением новых функций;
  • Используйте экранированные кабели для подключения к ТТ/ТН — уменьшает влияние электромагнитных помех на измерения.
