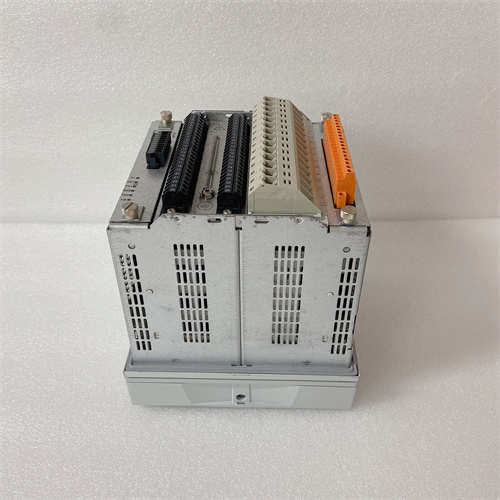

ABB REM545BG229AABA

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Релей защиты и контроля для средне напряжных сетей (6–36 кВ);
• Поддерживаемые типы защиты:
  • Основные: Защита от короткого замыкания (определение по току и углу между током/напряжением), защита от перегрузки (термическая модель), защита от земляного тока (униполярный/мультиполярный);
  • Дополнительные: Защита от несимметрии фаз (перегрузка нулевой последовательности), защита от низкого/высокого напряжения, защита от частотных отклонений;
• Параметры измерения:
  • Ток: 0–100 А (через текучие с коэффициентом 1000/5 А);
  • Напряжение: 0–69 кВ (через напряжные трансформаторы с коэффициентом 35/√3/0,1 кВ);
  • Точность измерения: Класс 0,2 для тока/напряжения, класс 0,5 для мощности/энергии;
• Интерфейсы коммуникации:
  • 1 порт Ethernet (TCP/IP) — для связи с системами SCADA/EMS через протокол IEC 61850 (MMS, GOOSE);
  • 1 порт RS-485 (Modbus RTU) — для локального мониторинга и настройки;
  • Дифференциальные входы для текуче(4 канала) и напряжных трансформаторов (3 канала);
• Функции контроля:
  • Дистанционное управление: Включение/отключение выключателей через цифровые выходы (4 канал);
  • Мониторинг параметров: Ток, напряжение, мощность, энергия, температура, состояние контакторов;
  • Логирование событий: Запись аварийных режимов, срабатывание защит, изменение параметров (память до 10 000 событий);
• Уровень защиты:
  • Корпус: Металлический (алюминий), защищенный от пыли и влаги;
  • Класс IP40 (для установки в распределительные щиты или шкафы управления);
• Рабочий диапазон температур: -40 °C до +70 °C — расширенный диапазон для эксплуатации в суровых климатических условиях;
• Питание: 110/220 В AC/DC (потребление 20 ВА максимально);
• Размеры: 144 мм (ширина) × 144 мм (высота) × 200 мм (глубина) — компактный дизайн для монтажа в стандартные распределительные щиты;
• Поддерживаемое ПО: ABB PCM600 — для настройки защитных функций, калибровки, мониторинга и анализа событий;
• Совместимость: Полная совместимость с текучеми, напряжными трансформаторами и выключателями ABB, а также с системами SCADA/EMS сторонних производителей.

Преимущества и особенности

1. Гибкие защитные алгоритмы и высокая точность: ABB REM545BG229AABA поддерживает широкий спектр защитных функций, адаптируемых под конкретные условия сети (например, разные настройки для трансформаторов и двигателей). Точность измерения класса 0,2 гарантирует правильное определение нештатных режимов, даже при малых отклонениях параметров (например, земляной ток <5% номинального), предотвращая ложные срабатывания или пропуск аварий;
2. Совместимость с современными системами связи: Поддержка протокола IEC 61850 (включая GOOSE для быстрой передачи сигналов аварии) позволяет интегрировать ABB REM545BG229AABA в цифровые субстанции и системы распределенного управления энергосистемами (EMS). Это обеспечивает дистанционное управление и мониторинг в реальном времени, снижая необходимость в локальном обслуживании;
3. Надежность и широкий температурный диапазон: Корпус класса IP40 и работа в диапазоне -40 °C до +70 °C делают ABB REM545BG229AABA подходящим для эксплуатации в экстремальных условиях — от холодных регионов (северные территории) до жарких промышленных цехов (металлургия, нефтегаз). Высококачественные компоненты гарантируют средний срок службы до 20 лет;
4. Легкая настройка и анализ событий: ПО ABB PCM600 предоставляет интуитивно понятный интерфейс для настройки защитных параметров (например, задержка срабатывания защиты от перегрузки) и анализа логов событий. После аварии операторы могут быстро определить причину (например, тип короткого замыкания, величина тока) и восстановить работу сети, сокращая время простоя.

Примеры применения в отраслях

• Энергетика: Подстанция электроснабжения «Мосэнерго» — ABB REM545BG229AABA защищала 3 трансформатора распределения (6/0,4 кВ). При коротком замыкании в низковольтной стороне релей быстро определило аварию (ток >10×номинальный) и отключило выключатель за 0,05 с, предотвращая повреждение трансформатора и отключение электроэнергии для потребителей;
• Нефтегаз: Промысловая площадка «Газпром» — ABB REM545BG229AABA обеспечивала защиту кабельных линий (10 кВ) и электродвигателей компрессоров. Защита от земляного тока сработала при утечке на землю (ток >5 А), отключив поврежденный участок и сохранив работу остальных компрессоров, что избежало остановки процесса сжатия газа;
• Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB REM545BG229AABA защищал средне напряжные линии питания электродвигателей горячих прокатных станков (36 кВ). Защита от несимметрии фаз сработала при сбое одной фазы, отключив двигатель и предотвращая перегрев обмоток, что сохранило дорогостоящее оборудование и избежало простоя производства.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB REM545BG229AABA учитывайте:
  1. Тип защищаемого оборудования: Определите необходимые защитные функции (например, защита от земляного тока для кабелей, термическая защита для трансформаторов) — ABB REM545BG229AABA поддерживает все ключевые функции для средне напряжных сетей;
  2. Условия эксплуатации: Для регионов с температурой < -25 °C релей с диапазоном -40 °C до +70 °C — единственный подходящий выбор;
  3. Система связи: Если вы используете цифровые субстанции, убедитесь в поддержке IEC 61850 — ABB REM545BG229AABA имеет полную совместимость с этим протоколом.
• Предостережения:
  1. Настройку защитных параметров выполняйте только квалифицированными специалистами с сертификацией по электробезопасности — неправильные настройки могут привести к ложным срабатываниям или пропуску аварий;
  2. Регулярно проверяйте связь с релем через ПО ABB PCM600 (не реже 1 раза в квартал) — потеря связи может привести к невозможности дистанционного управления и мониторинга;
  3. После срабатывания защиты не включайте выключатель немедленно — сначала проанализируйте причину аварии через логи событий, чтобы избежать повторного повреждения оборудования.
