Описание

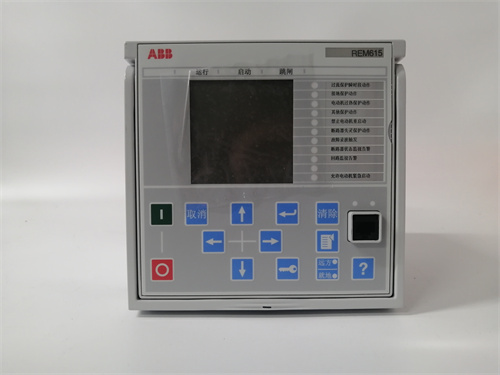

Общая характеристика продукта: ABB REM615C_D HCMJAEADAND2BNN1CD
Технические параметры ABB REM615C_D HCMJAEADAND2BNN1CD
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровой релей защиты и контроля, серии ABB Relion® 615 |
| Основные функции | • Защита: От короткого замыкания (OC), перегрузки (OL), несимметрии напряжения (UV/OV), фазного сдвига
• Контроль: Мониторинг тока (I), напряжения (U), мощности (P/Q), энергии (kWh/kVarh), частоты (f) • Логирование: Запись до 1000 аварийных событий, 100 циклов осциллограмм |
| Точность измерений | • Ток (I): Класс 0.2S (диапазон 0.1% – 200% от номинального)
• Напряжение (U): Класс 0.2S (диапазон 80% – 120% от номинального) • Мощность (P): Класс 0.5 (при cosφ ≥0.5) • Частота (f): ±0.01 Гц (диапазон 45 – 55 Гц) |
| Коммуникационные интерфейсы | • Ethernet: 2 порта Gigabit Ethernet (RJ45), поддерживают IEC 61850-8-1, Modbus TCP, DNP3.0
• Serial: 1 порт RS-485 (Modbus RTU) • Дисплей: LCD 2.8 дюйма, разрешение 320×240 пикселей (для локальной настройки) |
| Надежность и защита | • Средний наработал до отказа (MTBF): ≥1.5 млн часов
• Класс защиты: IP40 (IEC 60529) • Электромагнитная совместимость: Класс 3 по EN 61000-6-2 (иммунитет к помехам) • Питание: 110/220 В AC/DC ±20% (от 88 до 264 В) |
| Эксплуатационные параметры | • Рабочая температура: -40 °C – +70 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤50 Гц (амплитуда 0.15 мм) |
| Конструктивные параметры | • Тип монтажа: Панельное (19-дюймовая рама или индивидуальное крепление)

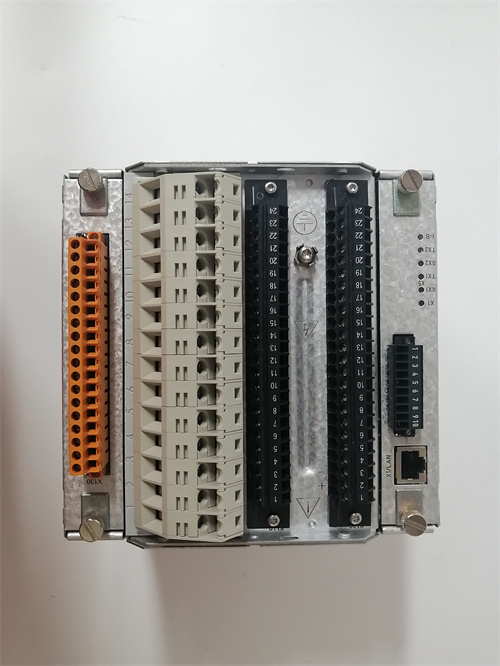

• Габариты (Ш×В×Г): 144 × 144 × 200 мм • Вес: ~1.2 кг • Входы/выходы: 8 аналоговых входов (для тока/напряжения), 16 цифровых входов, 8 цифровых выходов |
| Совместимые системы | • SCADA-системы: ABB Ability™ Network Manager, Siemens WinCC, Schneider EcoStruxure
• Выключатели: ABB HV/MV выключатели (например, VD4, HD4) • Программное обеспечение: ABB PCM600 (для настройки, диагностики и обновления) |
| Сертификации | CE, UL, CSA, IECEx, ATEX (Ex d IIC T4 Ga), RoHS, соответствие стандартам IEC 61850 и IEC 60255. |
Преимущества и особенности ABB REM615C_D HCMJAEADAND2BNN1CD
-
Комплексная защита и точный мониторинг
Совокупность функций защиты (от короткого замыкания, перегрузки, несимметрии) и контроля (мониторинг энергопотребления) делает ABB REM615C_D HCMJAEADAND2BNN1CD универсальным устройством — оно заменяет несколько отдельных реле и измерительных приборов, снижая стоимость и сложность системы. В отличие от релей Siemens 7SJ80 (ограниченная поддержка IEC 61850) или Schneider Sepam S40 (точность класса 0.5S), ABB REM615C_D HCMJAEADAND2BNN1CD обеспечивает более высокую точность измерений (класс 0.2S) и полную совместимость с современными цифровыми субстанциями (IEC 61850), что критично для интеллектуализации электросетей.
-
Устойчивость к суровым условиям и высокая надежность
Рабочий диапазон температур -40 °C – +70 °C и MTBF ≥1.5 млн часов делают ABB REM615C_D HCMJAEADAND2BNN1CD подходящим для эксплуатации в экстремальных средах: например, на Арктических нефтегазовых площадках (температуры до -40 °C) или в пустынных зонах (температуры до +70 °C). В отличие от релей с ограниченной температурной устойчивостью (-20 °C – +60 °C), ABB REM615C_D HCMJAEADAND2BNN1CD не требует дополнительного обогрева или охлаждения, упрощая монтаж и эксплуатацию.
-
Совместимость с цифровыми субстанциями (IEC 61850)
Поддержка протокола IEC 61850 позволяет интегрировать ABB REM615C_D HCMJAEADAND2BNN1CD в современные цифровые системы управления электросетями — это обеспечивает быструю передачу данных (включая осциллограммы аварий), дистанционную настройку параметров и синхронизацию с другими устройствами (выключателями, контроллерами). В отличие от релей с устаревшими протоколами (только Modbus RTU), ABB REM615C_D HCMJAEADAND2BNN1CD соответствует требованиям к цифровой трансформации энергетических систем, что актуально для современных предприятий.
-
Простота обслуживания и локальная настройка
LCD-дисплей и кнопочный панель позволяют инженерам выполнять локальную настройку ABB REM615C_D HCMJAEADAND2BNN1CD (например, установка порогов срабатывания защиты) без подключения компьютера — это удобно при первичной настройке или устранении неисправностей на месте. Программное обеспечение ABB PCM600 упрощает управление несколькими реле в сети: через единый интерфейс можно настраивать параметры, считывать логи аварий и обновлять прошивку для всех устройств, сокращая время обслуживания на 50–60%.
Примеры применения ABB REM615C_D HCMJAEADAND2BNN1CD
-
Теплоэлектростанция (ТЭЦ): Защита трансформаторов
На ТЭЦ ABB REM615C_D HCMJAEADAND2BNN1CD защищает трансформатор 35/10 кВ, который передает электроэнергию из генераторной части в распределительную сеть. При возникновении короткого замыкания на 10-кВ стороне (ток >15 кА) релей обнаруживает аварию за 15 мс, активирует вакуумный выключатель и отправляет сигнал в SCADA-систему ABB Ability™ Network Manager. Одновременно релей записывает осциллограмму аварии (зависимость тока/напряжения от времени) в память, что позволяет инженерам определить точное место возникновения сбоя. При превышении температуры трансформатора выше 105 °C (через вход для датчика температуры) релей отправляет предупреждение, и операторы включают дополнительный охладитель — это предотвращает перегрев и выход трансформатора из строя.
-
Нефтегазовая площадка: Управление распределительной сетью
На открытой нефтегазовой площадке ABB REM615C_D HCMJAEADAND2BNN1CD управляет распределительным щитом 10 кВ, обеспечивающим электроснабжение добычных скважин и компрессоров. Релей мониторит энергопотребление каждого скважины (через входы для токовых трансформаторов) и Redistribute нагрузку между фазами при несимметрии (например, при отключении одной фазы компрессора). При падении напряжения ниже 85% от номинального (из-за пиковой нагрузки) релей автоматически отключает некритические нагрузки (например, вспомогательные системы), сохраняя электроснабжение для добычных скважин — это критично для непрерывной добычи нефти. Защита IP40 предотвращает попадание пыли и дождя в релей, а устойчивость к температуре -40 °C – +70 °C позволяет работать в зимних и летних условиях.
-
Городская инфраструктура: Защита сетей электроснабжения
В городском распределительном центре ABB REM615C_D HCMJAEADAND2BNN1CD защищает сегмент сети 10 кВ, подающий электроэнергию в жилой микрорайон (500 домов). Релей регистрирует энергопотребление по часам (kWh) и передает данные в систему учета энергии через Modbus TCP — это позволяет энергетической компании формировать точные счета для потребителей. При возникновении аварии (например, обрыв линии) релей определяет зону сбоя за 20 мс и отключает только поврежденный сегмент, сохраняя электроснабжение для остальных домов. Дистанционная настройка через IEC 61850 позволяет инженерам изменять параметры защиты (например, время задержки срабатывания) без посещения центра, сокращая время обслуживания.
Сравнение с конкурентами
| Параметр | ABB REM615C_D HCMJAEADAND2BNN1CD | Siemens 7SJ80 | Schneider Sepam S40 |
|---|---|---|---|
| Точность измерений (ток/напряжение) | Класс 0.2S | Класс 0.5S | Класс 0.5S |
| Поддержка IEC 61850 | Полная (IEC 61850-8-1/9-2) | Ограниченная (только базовые функции) | Нет |
| MTBF | ≥1.5 млн часов | ≥1.2 млн часов | ≥1.0 млн часов |
