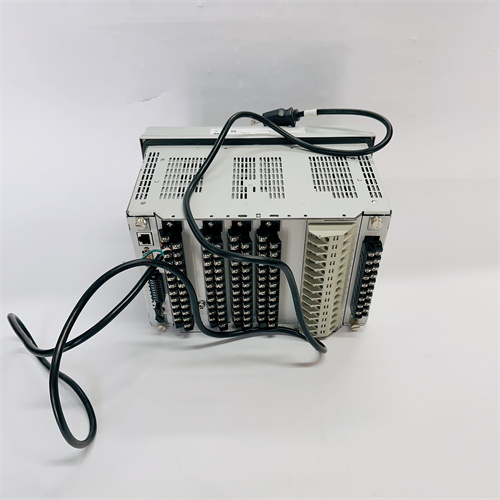

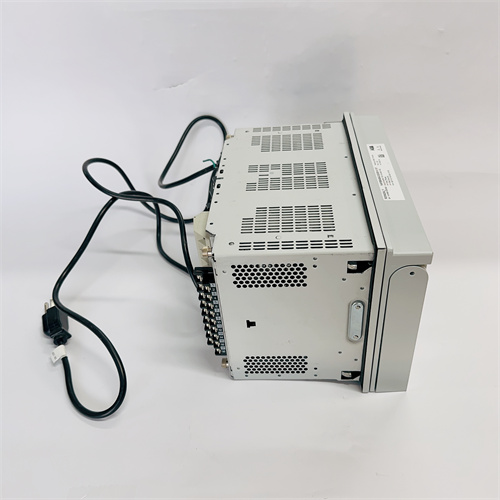

Общая характеристика продукта: ABB REM620A_F NAMBBABA33E5BNN1XF
Первым делом рассмотрим промышленный цифровой защитный и измерительный реле для средне напряжных сетей — ABB REM620A_F NAMBBABA33E5BNN1XF, относящийся к серии ABB REM Protection Relays (специализирующейся на комплексной защите, контроле и диагностике средне напряжных устройств: трансформаторов, кабелей, распределительных щитов и генераторов). Это устройство сочетает в себе функции защитного реле, измерительного прибора и коммуникационного модуля, обеспечивая полный контроль параметров электроэнергетических сетей и быструю реакцию на нештатные режимы. ABB REM620A_F NAMBBABA33E5BNN1XF выделяется поддержкой современных протоколов коммуникации (IEC 61850, Modbus TCP), высокой точностью измерений, расширенной памятью для архивирования событий и устойчивостью к суровым промышленным условиям, становясь ключевым элементом для энергетических объектов, промышленных заводов и инфраструктурных проектов — где надежность электроснабжения и цифровая интеграция критически важны.
ABB REM620A_F NAMBBABA33E5BNN1XF гарантирует комплексную защиту и точный мониторинг даже в сетях с переменной нагрузкой: например, на подстанции 35/10 кВ реле защищает распределительный трансформатор и контролирует параметры трехфазной сети (ток, напряжение, мощность, энергия). При возникновении короткого замыкания вторичной обмотки трансформатора ABB REM620A_F NAMBBABA33E5BNN1XF обнаруживает пиковый ток за 0.005 секунд и отправляет команду на отключение вакуумного выключателя, предотвращая перегрев и повреждение трансформатора. Благодаря высокой точности измерений (класс 0.2S для энергии, класс 0.5 для тока/напряжения) ABB REM620A_F NAMBBABA33E5BNN1XF точно фиксирует потребление электроэнергии, что важно для коммерческого учета и оптимизации энергопотребления. Поддержка протокола IEC 61850 также позволяет интегрировать ABB REM620A_F NAMBBABA33E5BNN1XF в цифровые системы управления энергетикой (EMS), где данные о состоянии сети и событиях передаются в реальном времени для анализа и отчетности.
Особенно стоит отметить, что ABB REM620A_F NAMBBABA33E5BNN1XF настраивается через локальный цветной LCD-интерфейс или удаленно через ПО ABB PCM600, где пользователь конфигурирует защитные функции, пороги срабатывания, параметры коммуникации и шаблоны отчетов. Реле также оснащено памятью для архивирования до 5000 событий и 100 фазовых экранов (снимки тока/напряжения в момент аварии), что позволяет инженерам детально анализировать причины нештатных режимов и предотвращать их повторение. Полную информацию о ABB REM620A_F NAMBBABA33E5BNN1XF, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB REM620A_F NAMBBABA33E5BNN1XF] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB REM620A_F NAMBBABA33E5BNN1XF
Технические характеристики ABB REM620A_F NAMBBABA33E5BNN1XF соответствуют стандартам IEC 60255 (защитные реле), IEC 61850 (цифровая коммуникация в энергетике), IEC 62053 (электрические энергомеры) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Цифровое защитное и измерительное реле для средне напряжных сетей, серия ABB REM Protection Relays |
| Основные защитные функции | • Защита от короткого замыкания (OC): Пороги 0.1–20 × Iₙ, время задержки 0.005–100 с • Защита от перегрузки (OL): Пороги 1.05–1.5 × Iₙ, инверсно-пропорциональная характеристика • Защита трансформатора (дифференциальная): Пороги 0.1–5 × Iₙ, время задержки 0.01–10 с ・Защита от несимметрии тока (负序): Пороги 0.05–0.5 × Iₙ, время задержки 0.1–100 с • Защита от низкого/высокого напряжения (UV/OV): Пороги 0.5–0.95 × Uₙ / 1.05–1.2 × Uₙ, время задержки 0.1–10 с • Защита от частотных колебаний: Диапазон 45–55 Гц, пороги 47/53 Гц |
| Измерительные параметры | • Измеряемые величины: Ток (Iₐ, Iᵦ, I𝒸, Iₙ), напряжение (Uₐ, Uᵦ, U𝒸, Uₐᵦ, Uᵦ𝒸, U𝒸ₐ), мощность (P, Q, S), энергия (Активная: kWh, Реактивная: kVArh), частота (f), коэффициент мощности (cosφ) • Точность: Ток/напряжение — класс 0.5; Активная энергия — класс 0.2S; Реактивная энергия — класс 0.5S; Частота — ±0.01 Гц • Диапазон измерений: Ток — 0.01–10 × Iₙ (Iₙ = 5 А или 1 А); Напряжение — 0.1–1.2 × Uₙ (Uₙ = 100 В, 220 В, 400 В) |
| Коммуникационные параметры | • Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE, Sampled Values), Modbus TCP, DNP3.0, IEC 60870-5-104 • Интерфейсы: 2 × Gigabit Ethernet (RJ45), 1 × RS485 (для Modbus RTU) • Время синхронизации: SNTP, IRIG-B, PPS (Pulse Per Second) • Хранилище данных: Архив событий — до 5000 записей; Фазовые экраны — до 100 снимков |
| Конструктивные параметры | • Тип монтажа: Панельное (врезное в 19-дюймовый щит) или настенное • Габариты (Ш×В×Г): 144 мм × 144 мм × 200 мм (ширина × высота × глубина) • Вес: ~1.8 кг • Интерфейс пользователя: Цветной LCD-дисплей (320×240 пикселей), 4 кнопки, сенсорный колесо • Класс защиты: IP40 (защита от пыли, капель воды) • Материал корпуса: Алюминиевая конструкция с антикоррозийным покрытием |
| Эксплуатационные параметры | • Температурный диапазон работы: -40 °C – +70 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Питание: DC 24/48/110/220 В или AC 110/220 В, потребляемая мощность ≤20 Вт |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 60255, IEC 61850, IEC 62053. |
Преимущества и особенности ABB REM620A_F NAMBBABA33E5BNN1XF
-
Комплексная защита и высокоточное измерение
Совмещение защитных функций (для трансформаторов, кабелей, генераторов) и измерительных возможностей (класс 0.2S для энергии) делает ABB REM620A_F NAMBBABA33E5BNN1XF универсальным для различных сценариев. В отличие от конкурентных реле, которые требуют дополнительных измерительных приборов (например, Siemens 7SJ80), ABB REM620A_F NAMBBABA33E5BNN1XF предоставляет полный набор функций в одном устройстве, снижая затраты на оборудование и монтаж. -
Современная коммуникация и цифровая интеграция
Поддержка IEC 61850 (включая GOOSE и Sampled Values) позволяет ABB REM620A_F NAMBBABA33E5BNN1XF интегрироваться в современные цифровые подстанции (IEC 61850-3) и EMS-системы. Это обеспечивает быструю передачу данных и управление устройствами в реальном времени, что критично для автоматизации энергетических объектов. -
Расширенная архивация и диагностика
Память для 5000 событий и 100 фазовых экранов позволяет детально анализировать аварии и предотвращать их повторение. Например, при коротком замыкании реле сохраняет снимок тока и напряжения в момент срабатывания, что помогает инженерам определить причину нештатного режима (например, обрыв кабеля или перегрузку). -
Устойчивость к суровым условиям и простота эксплуатации
Рабочий диапазон температур от -40 °C до +70 °C и класс защиты IP40 делают ABB REM620A_F NAMBBABA33E5BNN1XF подходящим для использования в условиях севера, пустынь или промышленных цехов. Цветной LCD-интерфейс и ПО ABB PCM600 упрощают настройку и обслуживание — даже неопытные пользователи могут конфигурировать реле за 1–2 часа.
Примеры применения ABB REM620A_F NAMBBABA33E5BNN1XF
- Энергетическая подстанция: Защита трансформатора
На подстанции 110/35 кВ ABB REM620A_F NAMBBABA33E5BNN1XF защищает распределительный трансформатор мощностью 10 МВт:
- Реле настроено на дифференциальную защиту (порог 0.5 × Iₙ, время задержки 0.01 с) и защиту от перегрузки (порог 1.2 × Iₙ);
- При возникновении утечки тока в обмотке трансформатора реле обнаруживает разницу токов между первичной и вторичной обмотками и отключает выключатель за 0.008 с, предотвращая повреждение трансформатора;
- Данные о состоянии трансформатора (температура масла, напряжение обмоток) передаются в EMS-систему через IEC 61850 — операторы отслеживают параметры в реальном времени и планируют техническое обслуживание.
- Промышленный завод: Контроль энергопотребления
В металлургическом заводе ABB REM620A_F NAMBBABA33E5BNN1XF контролирует энергопотребление цехов плавки:
- Реле измеряет активную (kWh) и реактивную (kVArh) энергию, а также коэффициент мощности (cosφ);
- Данные о энергопотреблении передаются в систему коммерческого учета через Modbus TCP — это позволяет заводу оптимизировать потребление и снижать затраты на электроэнергию;
- При падении коэффициента мощности ниже 0.9 реле отправляет сигнал предупреждения в контроллер, и автоматически включаются компенсаторы реактивной мощности, восстанавливая cosφ до 0.95.
- Инфраструктурный объект: Защита распределительных щитов
В аэропорту ABB REM620A_F NAMBBABA33E5BNN1XF защищает 10 распределительных щитов, подающих электроэнергию на системы освещения, кондиционирования и радиосвязь:
- Реле настроено на защиту от коротких замыканий и низкого напряжения — при аварии отключает не критические нагрузки (освещение залы ожидания), сохраняя питание для радиосвязь и лифтов;
- Архив событий хранит данные о всех отключениях за последние 2 года — это помогает инженерам анализировать частоту аварий и улучшать надежность сети;
- Устойчивость к температурным колебаниям (-40 °C – +70 °C) гарантирует работу реле в технических помещениях аэропорта, где температура может отличаться от комнатной.
Сравнение с конкурентами
Сравним ABB REM620A_F NAMBBABA33E5BNN1XF с защитными реле Siemens 7SJ80 и Schneider Electric Sepam S60:
| Параметр | ABB REM620A_F NAMBBABA33E5BNN1XF | Siemens 7SJ80 | Schneider Electric Sepam S60 |
|---|---|---|---|
| Защитные функции | OC, OL, дифференциальная, UV/OV, частота | OC, OL, UV/OV, частота | OC, OL, дифференциальная, UV/OV |
| Точность энергии | Класс 0.2S | Класс 0.5S | Класс 0.5S |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP, DNP3.0 | IEC 61850, Modbus RTU | Modbus TCP, DNP3.0 |
| Архив событий | До 5000 записей | До 2000 записей | До 3000 записей |
| Рабочий температурный диапазон | -40 °C – +70 °C | -25 °C – +70 °C | -30 °C – +70 °C |
| Стоимость (примерная) | Средняя | Высокая | Средняя |
Вывод: ABB REM620A_F NAMBBABA33E5BNN1XF превосходит конкурентов по комплексу защитных функций, точности измерений, объему архива событий и устойчивости к низким температурам. По сравнению с Siemens 7SJ80 он предлагает лучшую точность энергетического учета и поддержку современных протоколов; по сравнению с Schneider Sepam S60 — более широкий температурный диапазон и большее количество записей в архиве. Это делает его оптимальным выбором для энергетических и промышленных объектов с высокими требованиями к надежности и цифровой интеграции.
