Описание
Начальное представление продукта

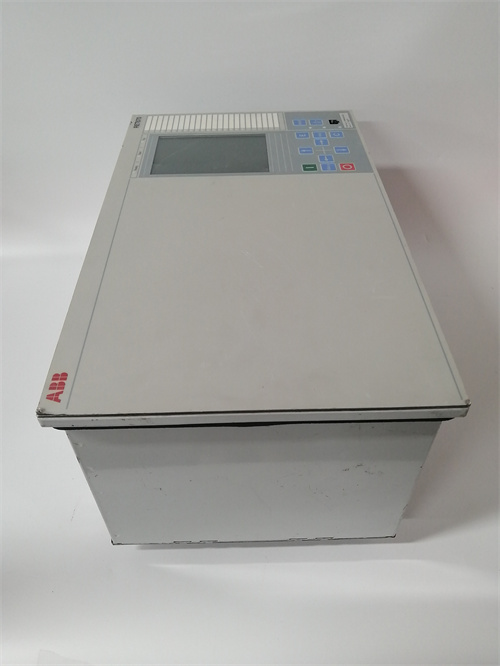

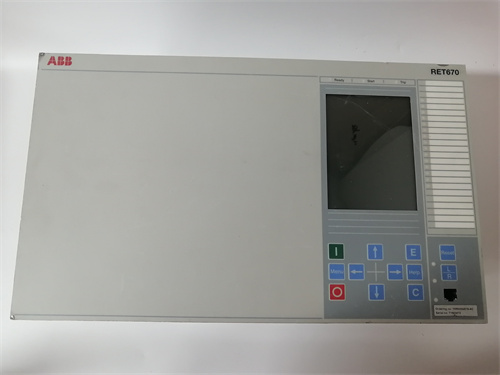

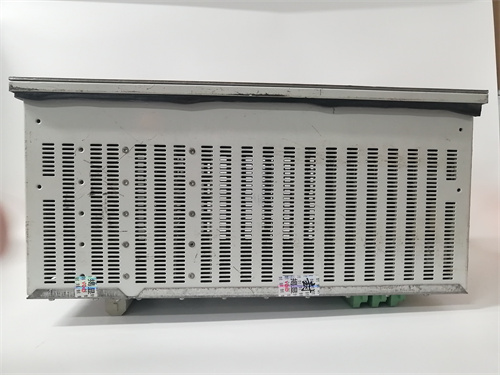

В линейке цифровых систем защиты и контроля высоковольтных электроустановок ABB выделяется релей защиты и управления для трансформаторов и линий электропередач — ABB RET670 1MRK002816-AB (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для защиты, контроля и диагностики высоковольтных объектов (от 66 кВ до 800 кВ), обеспечивая надежную и безопасную работу сетей электропередачи и распределения электроэнергии.
Описание продукта
ABB RET670 1MRK002816-AB относится к серии ABB Relion, разработанной для цифровой автоматизации высоковольтных подстанций (GIS, АIS) и интеграции в современные интеллектуальные энергосистемы. 它 сочетает в себе расширенные функции защиты (от коротких замыканий, перегрузок, утечек заряда), точный контроль электроэнергетических параметров и поддержку протокола IEC 61850, что делает его ключевым элементом для цифровых субстанций.
Особенно важно отметить, что ABB RET670 1MRK002816-AB соответствует международным стандартам безопасности IEC 60255 и IEC 61850, что гарантирует его совместимость с глобальными энергосистемами и возможность интеграции в системы управления (SCADA) и автоматизации. Благодаря модульной архитектуре, ABB RET670 1MRK002816-AB позволяет гибко настраивать защитные алгоритмы под конкретный объект (например, трансформатор, высоковольтная линия), а встроенная память для хранения событий (до 100 000 записей) помогает операторам анализировать причины аварий и оптимизировать работу сети.
Дополнительным преимуществом ABB RET670 1MRK002816-AB является поддержка дистанционного управления через Ethernet — операторы могут удаленно настраивать параметры, считывать исторические данные и диагностировать нештатные ситуации, что сокращает время простоя и затраты на техническое обслуживание. Высокая устойчивость к электромагнитным помехам (класс EN 61000-6-2) и широкий температурный диапазон гарантируют надежную работу в суровых условиях высоковольтных подстанций.
Параметры продукта
Основные технические характеристики ABB RET670 1MRK002816-AB:
- Область применения: Защита высоковольтных объектов: линий электропередачи (66–800 кВ), трансформаторов (до 1500 МВА), автотрансформаторов, реакторов.
- Защитные функции:
- Защита от коротких замыканий (прямое и обратное напряжение, с адаптивным временем задержки);
- Защита от перегрузки и теплового запаса (с имитацией нагрева для трансформаторов);
- Защита от утечек заряда и несимметричных режимов;
- Защита от обрыва проводов и повреждения изоляции.
- Мониторяемые параметры:
- Ток: 0–10 000 А (через ТТК, точность ±0,05%);
- Напряжение: 0–1000 кВ (через ТН, точность ±0,02%);
- Активная/реактивная мощность: 0–2000 МВт/МВар (точность ±0,1%);
- Энергопотребление: МВт·ч/МВар·ч (с точностью ±0,1%).
- Интерфейсы коммуникации:
- 2 порта Ethernet (IEC 61850-8-1, Modbus TCP/IP);
- 1 порт RS485 (Modbus RTU, IEC 60870-5-103) — для связи с системами SCADA и локальным оборудованием.
- Время реакции защиты: ≤ 1 цикл электросети (50 Гц — 20 мс) при коротком замыкании — гарантирует быструю остановку поврежденных узлов.
- Температурный диапазон эксплуатации: от -40 °C до +70 °C, подходит для экстремальных условий подстанций.
- Класс защиты корпуса: IP54 — защищает от пыли и струй воды (наклон 15° от вертикали).
- Память для событий: до 100 000 записей (с сохранением при отключении питания).
Преимущества и особенности
ABB RET670 1MRK002816-AB имеет ряд ключевых преимуществ, отличающих его от аналогичных релей защиты:
- Комплексность защитных функций: Объединение защиты, контроля и диагностики в одном устройстве устраняет необходимость в нескольких специализированных реле, снижая затраты на оборудование и монтаж в высоковольтных подстанциях.
- Совместимость с цифровыми субстанциями: Поддержка протокола IEC 61850 позволяет интегрировать ABB RET670 1MRK002816-AB в современные цифровые энергосистемы, упрощая коммуникацию с системами SCADA и автоматизацией.
- Высокая точность и скорость: Точность измерений ±0,02% (напряжение) и время реакции ≤ 20 мс делают его подходящим для критических высоковольтных сетей, где задержки могут привести к большим материальным потерям.
- Гибкая настройка: Модульные защитные алгоритмы и возможность адаптации под конкретный объект (линия, трансформатор) делают ABB RET670 1MRK002816-AB универсальным для разных типов высоковольтных установок.
- Дистанционное управление и диагностика: Ethernet-интерфейс позволяет операторам удаленно управлять реле и анализировать данные, что особенно важно для подстанций в труднодоступных местах, сокращая время простоя.
Примеры применения в отраслях
ABB RET670 1MRK002816-AB успешно используется в следующих отраслях:
- Энергетика: В высоковольтных подстанциях (110–800 кВ) для защиты линий электропередачи и трансформаторов — реле быстро реагирует на короткие замыкания, предотвращая разрушение оборудования и массовые отключения электроэнергии.
- Промышленные энергосистемы: В крупных металлургических и химических заводах для защиты собственных генераторов и распределительных сетей (66–220 кВ) — защитные алгоритмы учитывают специфику нагрузок завода, предотвращая перегрузки и аварии.
- Транспортная инфраструктура: В подстанциях электропередач для железных дорог и скоростных трасс — устойчивость к температурным колебаниям (-40 °C – +70 °C) гарантирует надежную работу в экстремальных климатических условиях.
- Ресурсные компании: На добывающих площадках (нефть, газ, руда) для защиты автономных энергосистем — дистанционное управление позволяет операторам контролировать работу подстанций из центра, сокращая расходы на обслуживание.
Сравнение с конкурентами
Сравнение ABB RET670 1MRK002816-AB с аналогичными реле защиты (например, Siemens SIPROTEC 7SJ80, GE Multilin 850) демонстрирует его преимущества:
| Параметр | ABB RET670 1MRK002816-AB | Siemens SIPROTEC 7SJ80 | GE Multilin 850 |
|---|---|---|---|
| Время реакции защиты | ≤ 20 мс (1 цикл 50 Гц) | ≤ 30 мс (1,5 цикла 50 Гц) | ≤ 25 мс (1,25 цикла 50 Гц) |
| Точность измерения напряжения | ±0,02% FS | ±0,05% FS | ±0,03% FS |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP/IP, IEC 60870-5 | IEC 61850, Modbus RTU | Modbus TCP/IP, DNP3 |
| Память для событий | 100 000 записей | 50 000 записей | 80 000 записей |
| Температурный диапазон | -40 °C – +70 °C | -25 °C – +65 °C | -30 °C – +65 °C |
Хотя все модели предназначены для защиты высоковольтных систем, ABB RET670 1MRK002816-AB превосходит конкурентов по времени реакции, точности измерений и количеству хранимых событий — это делает его предпочтительным для критических высоковольтных сетей и цифровых субстанций.
Советы по выбору
При выборе ABB RET670 1MRK002816-AB учитывайте следующие факторы:
- Тип защищаемого объекта: Если вам нужно защитить высоковольтные линии (66–800 кВ) или трансформаторы (до 1500 МВА), ABB RET670 1MRK002816-AB с универсальными защитными функциями полностью соответствует этим требованиям.
- Требования к цифровой интеграции: Если подстанция планируется интегрировать в цифровую систему на протоколе IEC 61850, ABB RET670 1MRK002816-AB обеспечит беспрепятственную коммуникацию с системами SCADA и автоматизации.
- Условия эксплуатации: Для подстанций в экстремальных климатах (температура от -40 °C до +70 °C) ABB RET670 1MRK002816-AB подходит лучше, чем модели Siemens или GE, которые имеют более узкие диапазоны.
- Необходимость в дистанционном управлении: Если подстанции расположены в труднодоступных местах, Ethernet-интерфейс ABB RET670 1MRK002816-AB позволит операторам работать удаленно, сокращая затраты на обслуживание.
Предосторожности
- При монтаже: Монтируйте ABB RET670 1MRK002816-AB только в защищенные шкафы высоковольтных подстанций с классом защиты не ниже IP54 — попадание пыли или воды в устройство может привести к короткому замыканию и выходу из строя.
- Настройка защитных параметров: Используйте только лицензионное ПО ABB Relion Engineer для настройки порогов защиты, алгоритмов и коммуникации — неправильные параметры могут привести к нераспознанию аварий или ложному срабатыванию реле.
- Проверка функциональности: Ежегодно проводите тестирование защитных функций с помощью сертифицированного оборудования (имитация коротких замыканий, перегрузок) — это подтверждает правильную работу реле и предотвращает «залипание» защитных механизмов.
- Защита коммуникации: Защитите Ethernet- и RS485-линии от электромагнитных помех (используйте экранированные кабели, установите фильтры питания) — искажения сигнала могут привести к потере связи с реле и невозможности дистанционного управления.
- Обновление ПО: Обновляйте прошивку и программное обеспечение только через официальные каналы ABB — несанкционированные обновления могут нарушить работу защитных алгоритмов и сократить срок службы устройства.
