Описание
Общее описание продукта

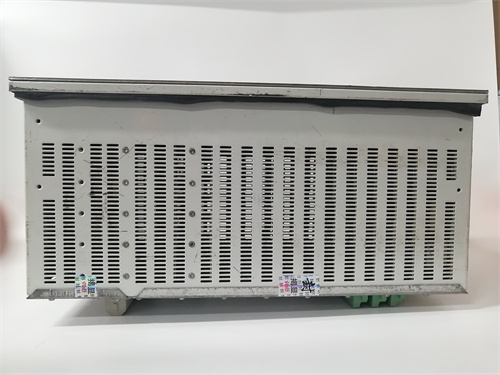

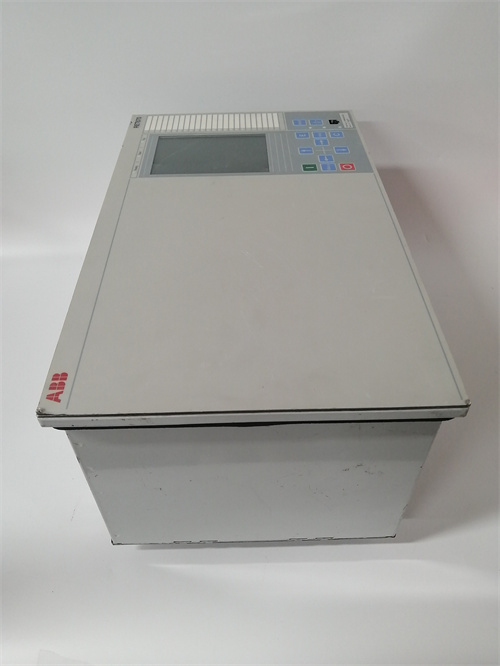

Основным объектом рассмотрения — ABB RET670 1MRK002816-AB (ссылка на продукт: [вставить ссылку]). Это специализированный защитно-управляющий релей компании ABB, разработанный для защиты и контроля трансформаторов, генераторов и высоковольтных линий электропередач в энергетических системах (ТЭЦ, ГЭС, распределительные сети). ABB RET670 1MRK002816-AB сочетает в себе функции защиты от коротких замыканий, перегрузок, несимметрий и других нештатных режимов, а также модули управления и мониторинга, обеспечивая безопасность и надежность работы высоковольтного оборудования. Благодаря сертификации по международным стандартам и глубокой интеграции с системами автоматизации ABB, ABB RET670 1MRK002816-AB стал ключевым компонентом в энергетике, где отказ защиты может привести к крупным авариям и экономическим потерям. Особенно ценной является его адаптивность к различным типам оборудования и возможность дистанционного управления.
Технические параметры продукта
- Тип устройства: Защитно-управляющий релей для высоковольтного оборудования (6–765 кВ)
- Основные функции защиты:
- Защита от трехфазных, двухфазных и однофазных коротких замыканий (с задержкой 0,01–60 с)
- Защита от перегрузки (с настраиваемым временем задержки)
- Защита от несимметрии тока (неравномерная нагрузка)
- Защита от потерь фазы и обрыва обмоток трансформатора
- Защита от перегрева трансформатора (с использованием сигналов от датчиков температуры)
- Входные сигналы:
- Токовые входы: 6 входов для измерения тока (5 А или 1 А, настраиваемые)
- Напряжностные входы: 4 входа для измерения напряжения (100 В/√3, 100 В)
- Аналоговые входы: 8 входов 4–20 мА (для сигналов от датчиков температуры, давления)
- Дискретные входы: 16 входов (для сигналов состояния контакторов, кнопок)
- Выходные сигналы: 16 релейных выходов (коммутационная способность 250 В AC / 30 В DC, 5 А на канал)
- Интерфейсы связи: IEC 61850 (стандарт для энергетики), Modbus TCP/IP, DNP3, PROFIBUS DP — для связи с системой SCADA и контроллерами ABB
- Рабочая температура: от -25 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Питание: 110/220 В AC или 125/250 В DC (двойной вход для резервирования), потребляемая мощность ≤ 40 Вт
- Габаритные размеры: 210 мм × 310 мм × 170 мм (компактный дизайн для монтажа в шкафах защиты)
- Класс защиты: IP54 (защита от пыли и струй воды, подходит для монтажа в технических помещениях)
- Монтаж: Панельное монтирование или DIN-рейковое крепление (с адаптером)
- Дополнительные функции: Логирование событий (последние 2000 записей), встроенный осциллограф (запись сигналов до 100 мс), онлайн-диагностика через ПО ABB PCM600, поддержка обновления прошивки по сети, защита от электромагнитных помех (EMC IEC 61000-6-2)
Преимущества и особенности
- Комплексная защита высоковольтного оборудования: ABB RET670 1MRK002816-AB сочетает в себе все необходимые функции защиты для трансформаторов и генераторов, заменяя несколько специализированных реле — это сокращает количество оборудования в шкафу защиты, снижает вероятность точек отказа и упрощает обслуживание. Например, при коротком замыкании в трансформаторе релей мгновенно выдает команду на отключение через 0,01 с, предотвращая разрушение обмоток и масла.
- Совместимость с стандартом IEC 61850: Поддержка протокола IEC 61850 (основной стандарт для автоматизации энергетических систем) делает ABB RET670 1MRK002816-AB универсальным для интеграции с системами SCADA и контроллерами любых брендов (ABB MicroSCADA, Siemens SICAM). Это обеспечивает передачу данных о состоянии оборудования и событиях защиты в реальном времени, а также возможность дистанционного управления и настройки.
- Адаптивность и настраиваемость: Рель позволяет гибко настраивать параметры защиты под конкретный тип оборудования (например, силовые трансформаторы, автогенераторы) через ПО ABB PCM600. Поддержка разных типов токовых и напряжностных трансформаторов (5 А/1 А, 100 В) расширяет его применение в различных энергетических объектах.
- Расширенная диагностика и логирование: Встроенный осциллограф и логирование событий позволяют инженерам детально анализировать причину аварий (например, тип короткого замыкания, параметры сигналов перед отключением) и планировать предиктивное обслуживание. Это снижает время восстановления после аварий и улучшает надежность системы.
- Надежность и долговечность: Сертификация по стандартам IEC 60255 и работа в диапазоне -25 °C до +70 °C гарантируют стабильность работы ABB RET670 1MRK002816-AB в суровых условиях (например, северные ТЭЦ с низкими температурами, ГЭС в тропических регионах с высокой влажностью). Двойное питание защищает от отключения электроэнергии, обеспечивая непрерывность работы реле.
Случаи применения в отраслях
- Электроэнергетика (ТЭЦ): ABB RET670 1MRK002816-AB установлен в шкафу защиты силового трансформатора (110 кВ), обеспечивая защиту от коротких замыканий в обмотках и перегрузки при пиковом потреблении электроэнергии. Рель передаёт данные о температуре трансформатора (через аналоговые входы) и событиях защиты в систему ABB MicroSCADA, позволяя операторам дистанционно отслеживать состояние и отключать трансформатор при необходимости.
- Гидроэнергетика (ГЭС): Рель защищает генератор ГЭС от несимметрии тока и обрыва обмоток. При выявлении нештатного режима (например, неравномерная нагрузка на ротор) ABB RET670 1MRK002816-AB выдает сигнал на снижение нагрузки или аварийное отключение, предотвращая повреждение генератора и остановку ГЭС.
- Распределительные сети (высоковольтные линии): ABB RET670 1MRK002816-AB защищает высоковольтные линии передачи (220 кВ) от двухфазных коротких замыканий, возникающих при повреждении опор или контакте линий с деревьями. Рель координирует работу с другими реле в сети через протокол IEC 61850, обеспечивая селективное отключение только поврежденного участка, не нарушая подачу электроэнергии другим потребителям.
- Промышленная энергетика (крупные заводы): Рель защищает трансформаторы завода, обеспечивающие питание основного оборудования (например, электродвигатели металлургических печей). Защита от перегрева и обрыва обмоток предотвращает остановку производства при нештатных режимах, сохраняя экономическую эффективность.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB RET670 1MRK002816-AB с аналогичными защитно-управляющими релеями:
| Параметр | ABB RET670 1MRK002816-AB | Siemens 7SJ80 | Schneider Electric Sepam S60 |
|---|---|---|---|
| Поддерживаемые стандарты | IEC 61850, IEC 60255 | IEC 61850, IEC 60255 | IEC 61850, IEC 60255 |
| Количество входов/выходов | 6 ток/4 напряжение/16 дискретных входов; 16 выходов | 6 ток/4 напряжение/12 дискретных входов; 12 выходов | 6 ток/4 напряжение/14 дискретных входов; 14 выходов |
| Встроенный осциллограф | Да (100 мс) | Да (50 мс) | Нет |
| Протоколы связи | IEC 61850, Modbus, DNP3, PROFIBUS | IEC 61850, Modbus, PROFIBUS | IEC 61850, Modbus, DNP3 |
| Цена (примерная) | Высокая | Высокая | Средняя |
Ключевые различия: ABB RET670 1MRK002816-AB выделяется большим количеством дискретных входов/выходов, более длительным временем записи осциллографа и поддержкой протокола DNP3 (востребованного в американских энергетических системах). Siemens 7SJ80 имеет более короткое время записи осциллографа, а Schneider Electric Sepam S60 не оснащен встроенным осциллографом, что ограничивает возможности анализа аварий. Для проектов с высокими требованиями к диагностике и гибкости ABB RET670 1MRK002816-AB является предпочтительным выбором.
Советы по выбору
- Определите тип защищаемого оборудования: ABB RET670 1MRK002816-AB идеально подходит для трансформаторов и генераторов. Для защиты высоковольтных линий можно рассмотреть специализированные реле ABB RET650, а для распределительных трансформаторов — более компактные модели ABB RET615.
- Проверьте требования к протоколам связи: Если система автоматизации использует протокол DNP3 (например, в американских проектах) или PROFIBUS DP, ABB RET670 1MRK002816-AB полностью удовлетворяет требованиям. Для систем только с IEC 61850 можно рассмотреть Siemens 7SJ80.
- Учтите условия эксплуатации: В условиях низких температур (<-20 °C) или высокой влажности (>90%) ABB RET670 1MRK002816-AB с диапазоном -25 °C до +70 °C и классом IP54 подходит лучше, чем модели с более ограниченными параметрами.
- Оцените необходимость в диагностике: Если требуется детальный анализ аварий (например, в крупных ТЭЦ), встроенный осциллограф ABB RET670 1MRK002816-AB является критическим фактором. Для простых систем с минимальными требованиями к диагностике можно выбрать модели без осциллографа.
Меры предосторожности
- Калибруйте входные сигналы перед эксплуатацией: Используйте специализированное оборудование для калибровки токовых и напряжностных входов ABB RET670 1MRK002816-AB в соответствии с параметрами токовых/напряжностных трансформаторов. Неправильная калибровка приведет к ложным срабатываниям или неработоспособности защиты.
- Настройте параметры защиты под конкретное оборудование: Перед запуском настройте задержки, уровни срабатывания и типы защиты через ПО ABB PCM600, исходя из технических характеристик защищаемого объекта (например, трансформатора). Избегайте использования стандартных настроек для всех типов оборудования.
- Отключите реле при обслуживании: Перед проверкой или заменой компонентов отключите питание реле и обезопасите высоковольтное оборудование (разрядите конденсаторы, установите запрещающие знаки) — это предотвращает риск электротравмы и ложных срабатываний.
- Регулярно обновляйте прошивку: Скачивайте актуальные версии прошивки с официального сайта ABB и устанавливайте через ПО PCM600. Обновления исправляют ошибки в алгоритмах защиты и улучшают совместимость с системами автоматизации.
- Контролируйте состояние реле через SCADA: Каждый день проверяйте данные о состоянии ABB RET670 1MRK002816-AB (напряжение, ток, температуру) в системе SCADA. При появлении предупреждающих сигналов (например, приближение к уровню перегрузки) своевременно принимайте меры (снижение нагрузки, диагностика оборудования).
RET670
