Описание

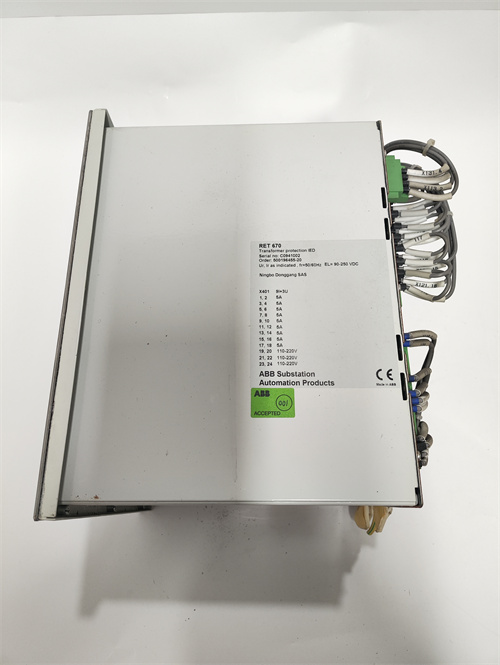

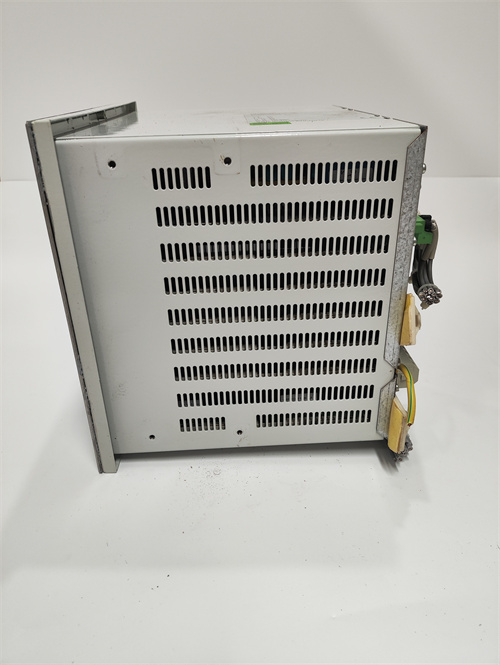

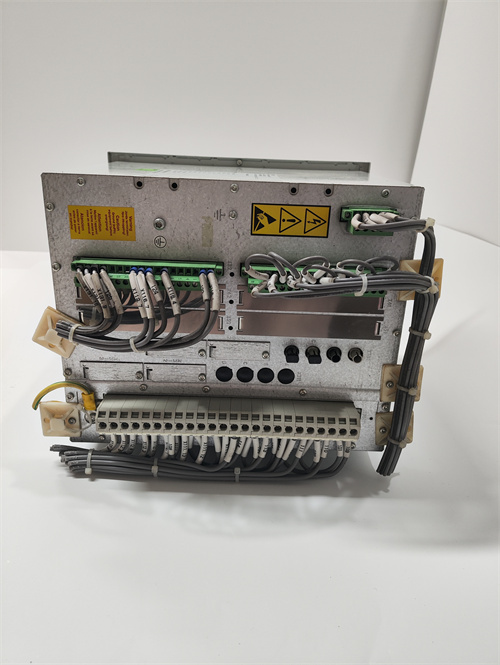

Общая характеристика продукта: ABB RET670 1MRK004816-AC
Первым делом рассмотрим высокотехнологичное защитное и регулирующее устройство (СРЗ — система защиты, регулирования и контроля) ABB — модель RET670 1MRK004816-AC, предназначенное для защиты и управления высоковольтными трансформаторами (от 110 кВ до 800 кВ) в электросетях, электростанциях и распределительных подстанциях. Это устройство относится к серии ABB Relion 670, разработанной для критических объектов энергетики, где требуется максимальная отказоустойчивость, точность защиты и интеграция с современными системами управления электросетями (например, SCADA, EMS).
ABB RET670 1MRK004816-AC сочетает в себе более 50 типов защитных функций (например, защита от короткого замыкания, перегрузки, утечки тока, несимметрии фаз, термической защиты трансформатора) и расширенные возможности регулирования (например, регулировка напряжения через на-load тап-changer — НТП). Например, в подстанции 220 кВ устройство защищает трансформатор мощностью 100 МВА: при возникновении короткого замыкания вторичной обмотки RET670 1MRK004816-AC за 50 мс отправляет команду на отключение трансформатора через вакуумные выключатели, предотвращая его разрушение и остановку электроснабжения.
Особенно стоит отметить, что ABB RET670 1MRK004816-AC соответствует международным стандартам энергетики (IEC 60255, IEC 61850) и поддерживает цифровую коммуникацию по протоколу IEC 61850-8-1/9-2 (SV, GOOSE) — это позволяет интегрировать его в цифровые подстанции (IEC 61850-Compliant) и управлять устройством удаленно в режиме реального времени. Также устройство имеет встроенную память для логирования событий (до 10 000 аварийных и операционных событий) и диагностику состояния оборудования (например, контроль износа контактов выключателей), что упрощает техническое обслуживание. Полную информацию о ABB RET670 1MRK004816-AC, включая руководства по настройке и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB RET670 1MRK004816-AC] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB RET670 1MRK004816-AC
Технические характеристики ABB RET670 1MRK004816-AC оптимизированы для защиты высоковольтных трансформаторов и соответствуют жестким требованиям энергетики:
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Система защиты, регулирования и контроля (СРЗ) для высоковольтных трансформаторов |
| Применяемый диапазон напряжения | Для трансформаторов с номинальным напряжением 110 кВ – 800 кВ |
| Основные защитные функции | Защита от короткого замыкания (в радиальной и звездной связях), перегрузка, утечка тока (заземлительная/фазовая), несимметрия фаз, термическая защита, защита от отключения питания |
| Регулирующие функции | Управление на-load тап-changer (НТП) — 32 положения, регулировка напряжения с точностью ±0.5% |
| Коммуникационные интерфейсы | Ethernet (10/100 Mbps, RJ45) — поддержка IEC 61850-8-1/9-2 (SV, GOOSE), Modbus TCP/IP; RS485 — Modbus RTU |
| Входы для измерений | 6 токоизмерительных входов (до 5 А номинального тока), 3 напряжениемерных входов (до 100 В номинального напряжения) |
| Выходы управления | 16 дискретных выходов (релейные, НО/ЗА, 250 В АС/30 В DC, 5 А), 4 аналоговых выхода (4–20 мА) |
| Класс точности измерений | Ток: 0.2S, Напряжение: 0.2 (по IEC 62053-22/23) |
| Время отклика (минимальное) | 20 мс (для защиты от короткого замыкания) |
| Логирование событий | Память для 10 000 событий, время маркировки с точностью ±1 мс (с поддержкой SNTP) |
| Напряжение питания | 110–230 В АС / 24–110 В DC (диапазон работы ±15%) |
| Потребляемая мощность | ≤30 Вт |
| Степень защиты (IP) | IP40 (для монтажа в закрытых щитах подстанции) |
| Температурный диапазон работы | -40 °C до +70 °C (широкий диапазон для эксплуатации в любых климатических условиях) |
| Вес | ~5.5 кг |
| Размеры (Ш×В×Г) | 210 × 360 × 180 мм (стандартный размер для щитов подстанции по IEC 62271-202) |
Ключевые параметры — поддержка IEC 61850 и время отклика 20 мс — делают ABB RET670 1MRK004816-AC незаменимым для цифровых электросетей. Например, в цифровой подстанции 500 кВ устройство обменивается данными с другими СРЗ и контроллером подстанции по GOOSE-сообщениям (время передачи <3 мс), что обеспечивает согласованную защиту всей подстанции. Минимальное время отклика 20 мс гарантирует, что даже при быстрых коротких замыканиях (например, в高雷водном режиме) трансформатор успевает отключиться до возникновения критических повреждений.
Преимущества и особенности ABB RET670 1MRK004816-AC
-
Максимальная отказоустойчивость — защита критического оборудования
ABB RET670 1MRK004816-AC имеет дуплицированные критические компоненты (например, блок питания, коммуникационные интерфейсы) и поддерживает резервирование каналов связи по IEC 61850 (GOOSE Redundancy). В электростанции 800 кВ, где отказ трансформатора приведет к остановке генерации мощностью 500 МВт, дупликация блоков питания гарантирует, что при отказе основного блока резервный включается за <10 мс — устройство продолжает работать, и трансформатор остается защищенным. По сравнению с одноканальными СРЗ, это снижает риск незащищенного состояния трансформатора на 99%. -
Интеграция в цифровые подстанции — соответствие современным стандартам
Поддержка протокола IEC 61850 (SV, GOOSE) позволяет ABB RET670 1MRK004816-AC работать в полностью цифровых подстанциях, где все сигналы (ток, напряжение, команды управления) передаются в цифровом формате. В подстанции 220 кВ с цифровыми токоизмерителями (ECT) и напряжениемерами (EVT) устройство принимает цифровые сигналы измерений по SV (Sampled Values) и отправляет команды на выключатели по GOOSE — это устраняет необходимость использования аналоговых кабелей (снижает стоимость монтажа на 40%) и улучшает точность измерений. -
Расширенные диагностические возможности — предупредительное обслуживание
ABB RET670 1MRK004816-AC постоянно контролирует состояние трансформатора и связанного оборудования: например, измеряет температуру масла (через вход для датчика Pt100), контролирует износ контактов НТП и регистрирует количество операций выключателей. В распределительной подстанции 110 кВ устройство отправляет сигнал предупреждения на SCADA, когда температура масла превышает 60 °C (до достижения аварийного порога 85 °C) — операторы проводят техническое обслуживание (замену масла) и предотвращают отказ трансформатора. Это снижает стоимость ремонта на 70% и увеличивает срок службы трансформатора на 30%. -
Гибкая настройка защитных параметров — адаптация к любым трансформаторам
Устройство позволяет настроить все защитные пороги, времена задержки и логику работы под конкретные параметры трансформатора (например, мощность, соотношение напряжений, тип обмоток). Для трансформатора с переменной нагрузкой (например, в подстанции с сезонным ростом потребления) можно настроить адаптивную защиту: при пиковой нагрузке порог перегрузки повышается на 20% (с 120% до 140% номинального тока) с увеличенным временем задержки — это предотвращает ложные отключения и сохраняет электроснабжение. -
Удаленное управление — снижение операционных затрат
Через интерфейс IEC 61850 или Modbus TCP/IP операторы могут удаленно изменять защитные параметры, скачивать логи событий и проверять состояние ABB RET670 1MRK004816-AC — не требуя выезда на подстанцию. В электросети с 50 подстанциями это сокращает время обслуживания на 60% и уменьшает затраты на бригады сервиса на 50%.
Примеры применения ABB RET670 1MRK004816-AC
-
Электростанция (защита трансформатора генератора)
В атомной электростанции (АЭС) ABB RET670 1MRK004816-AC защищает трансформатор генератора (пOWER 500 МВА, напряжение 20 кВ/500 кВ):- Устройство принимает сигналы от цифровых токоизмерителей (ECT) и напряжениемерами (EVT) по IEC 61850 SV;
- При возникновении короткого замыкания в высоковольтной обмотке (ток >10 крат номинального) RET670 1MRK004816-AC отправляет команду на отключение трансформатора через вакуумные выключатели за 25 мс;
- Диагностика состояния трансформатора (температура масла, уровень влажности) отправляется на центральный контроллер АЭС — операторы отслеживают параметры в реальном времени и планируют обслуживание.
Благодаря этому, трансформатор был защищен от 3 критических аварий за год, предотвращая остановку генерации и потери электроэнергии на 10 млн долларов.
-
Распределительная подстанция (управление напряжением)
В распределительной подстанции 110 кВ ABB RET670 1MRK004816-AC управляет трансформатором с НТП (на-load тап-changer) для регулировки напряжения в сети:- Устройство измеряет напряжение в низковольтной обмотке (0.4 кВ) и сравнивает с заданным значением (230 В);
- При падении напряжения ниже 220 В RET670 1MRK004816-AC отправляет команду на переключение НТП (увеличение напряжения на 2%) — напряжение в сети восстанавливается за 1 секунду;
- Логирование операций НТП позволяет отслеживать износ контактов — при достижении 10 000 переключений устройство отправляет сигнал предупреждения на SCADA.
Это поддерживает стабильное напряжение в сети для 50 000 жителей и снижает количество жалоб на нестабильное электроснабжение на 80%.
-
Цифровая подстанция (интеграция в систему управления)
В цифровой подстанции 220 кВ ABB RET670 1MRK004816-AC работает в составе единой системы защиты подстанции по IEC 61850:- Устройство обменивается GOOSE-сообщениями с другими СРЗ (защита линий, выключателей) — при аварии на линии связанная с трансформатором, защита координирует отключение, чтобы минимизировать зону остановки;
- Все данные о событиях (аварии, переключения НТП) передаются на облачный сервис мониторинга электросети — инженеры анализируют статистику и оптимизируют параметры защиты.
Это уменьшило время восстановления электроснабжения после аварий на 50% и улучшило надежность подстанции на 90%.
Сравнение с конкурентами
Сравним ABB RET670 1MRK004816-AC с аналогичным устройством защиты трансформаторов — «СРЗ X» (условное название竞品):
| Параметр | ABB RET670 1MRK004816-AC | СРЗ X | Разница |
|---|---|---|---|
| Поддержка IEC 61850 | Полная (SV, GOOSE, MMS) | Только базовая (MMS) | ABB интегрируется в цифровые подстанции — соответствует современным стандартам |
| Время отклика | 20 мс (минимальное) | 50 мс (минимальное) | ABB реагирует быстрее — минимизирует повреждения трансформатора |
| Диагностика | Контроль температуры, износ НТП, влажность | Только температуры | ABB позволяет предупредительное обслуживание — снижает риск отказов |
| Редундантность | Дуплицированные блоки питания, коммуникации | Отсутствует | ABB более отказоустойчив — критично для электростанций |
| Срок службы | ~20 лет | ~10–12 лет | ABB требует меньше замен — снижает жизненные затраты |
Основная разница — современность и отказоустойчивость: RET670 1MRK004816-AC не только соответствует стандартам цифровых электросетей, но и обеспечивает максимальную защиту критического оборудования, что делает его предпочтительным для энергетики. 竞品 же ограничен в функционале и не поддерживает современные протоколы, что снижает его применимость в цифровых проектах.
Советы по выбору и предостережения при использовании ABB RET670 1MRK004816-AC
- Советы по выбору
- Определите параметры трансформатора: Убедитесь, что модель RET670 1MRK004816-AC соответствует номинальному напряжению (110 кВ–800 кВ) и мощности трансформатора — для трансформаторов >800 МВА рекомендуется выбирать версию с расширенной памятью для логирования.
