Описание

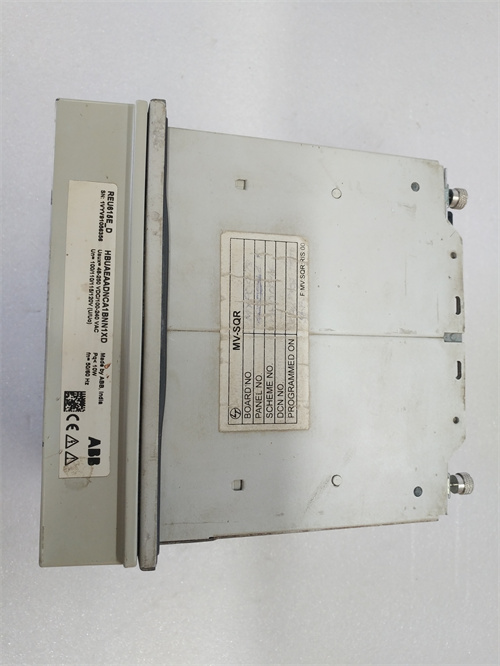

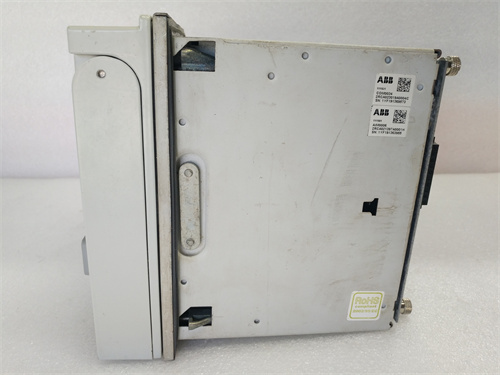

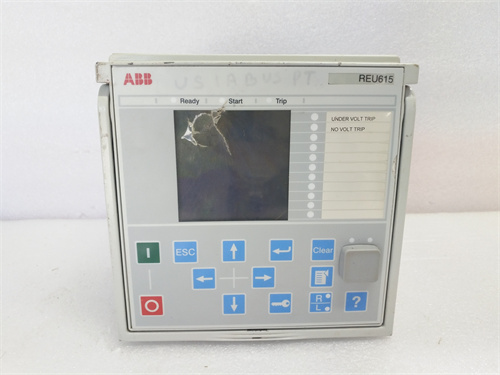

Общая информация о продукте ABB REU615E_D
ABB REU615E_D — это промышленный релей защиты и управления (РЗУ) из линейки ABB Relion, предназначенный для защиты, контроля и мониторинга среднеи напряжных электрических сетей (6–35 кВ) и электроустановок — трансформаторов, распределительных щитов, кабельных линий и генераторов. Он сочетает в себе расширенные функции защиты (от коротких замыканий, перегрузок, несимметрий) и гибкие возможности управления, что делает ABB REU615E_D незаменимым в электроснабжении промышленных предприятий (металлургические цеха, химические заводы), городских распределительных сетях и энергетических объектах (малые гидроэлектростанции), где безопасность и непрерывность электроснабжения являются критическими факторами.
Основная функция ABB REU615E_D — постоянный мониторинг параметров электроустановки (ток, напряжение, мощность, частота), выявление аномалий (например, короткое замыкание в кабельной линии) и быстрый ответ: отключение поврежденного участка через силовые выключатели, отправка сигналов аварии в контроллер или SCADA, а также ведение журнала событий. Например, в распределительной сети 10 кВ ABB REU615E_D контролирует ток в трех фазах — при превышении тока короткого замыкания (>1000 А) он отключает выключатель за 0,05 с, изолируя поврежденный участок и предотвращая распространение аварии на другие части сети.
ABB REU615E_D поддерживает коммуникационные протоколы IEC 61850 (стандарт для цифровых субстанций), Modbus TCP и DNP3.0, что позволяет интегрировать его в современные цифровые системы управления. Также он имеет встроенную память для хранения событий (до 10 000 записей) и параметров работы, что облегчает диагностику причин аварий и техническое обслуживание. При интеграции с контроллером ABB PCD530A102 и индикатором параметров ABB IDPG 940128102 ABB REU615E_D формирует полную цепь защиты и контроля: сенсоры (токовые/напряжностные трансформаторы) → РЗУ → силовые выключатели → контроллер → SCADA, где каждый компонент гарантирует надежность и быстроту реакции. Полная информация о ABB REU615E_D доступна на официальном ресурсе: [ссылка на ABB REU615E_D](здесь будет предоставлен ваша ссылка).
Технические параметры ABB REU615E_D
Промышленный релей защиты и управления ABB REU615E_D характеризуется следующими ключевыми параметрами:
- Тип устройства: Релей защиты и управления (РЗУ) для среднеи напряжных сетей (6–35 кВ).
Параметры мониторинга и защиты
- Мониторяемые параметры:
- Ток: 3-фазный ток (до 6300 А через токовые трансформаторы);
- Напряжение: 3-фазное напряжение (до 40 кВ через напряжностные трансформаторы);
- Дополнительно: частота (45–65 Гц), активная/реактивная мощность, коэффициент мощности (cosφ);
- Основные функции защиты:
- Защита от коротких замыканий (прямые, между фазами, фаза-земля);
- Защита от перегрузок (трехфазная, однофазная);
- Защита от несимметрий (разница токов между фазами);
- Защита от отключения напряжения (общая или фазная);
- Время отключения при аварии: 0,02–10 с (настраиваемое, минимальное время 0,02 с для критических аварий).
Параметры коммуникации и памяти
- Поддерживаемые протоколы: IEC 61850 (MMS, GOOSE), Modbus TCP, DNP3.0, RS485 (Modbus RTU);
- Интерфейсы: 2 Ethernet-порта (10/100 Мбит/с), 1 RS485-порт;
- Память для событий: До 10 000 записей (с точностью времени ±1 мс);
- Хранение параметров: Непотерянная память (Flash) для сохранения настроек при отключении питания.
Параметры эксплуатации и надежности
- Питание: 110/220 В DC/AC (диапазон 85–264 В AC, 85–280 В DC);
- Потребление энергии: ≤15 ВА;
- Температурный диапазон работы: -25 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP40 (монтаж в закрытые щиты);
- Средне время между отказами (MTBF): >200 000 часов (при температуре 40 °C);
Конструктивные параметры
- Монтаж: Панельный (в стандартные 19-дюймовые щиты);
- Габариты: 144 мм × 144 мм × 180 мм (ширина × высота × глубина);
- Вес: ≈1,2 кг;
- Индикаторы: LCD-дисплей (2,8 дюйма) + светодиодные (статус питания, режим работы, аварии, коммуникации);
- Конфигурация: Через ПО ABB PCM600 (поддержка Windows 10/11).
Преимущества и особенности ABB REU615E_D
ABB REU615E_D выделяется среди промышленных реле защиты благодаря следующим уникальным преимуществам:
- Широкий спектр функций защиты для универсального применения: Поддержка всех ключевых типов защиты (от коротких замыканий, перегрузок, несимметрий) позволяет ABB REU615E_D защищать различные электроустановки — от трансформаторов в цехах до кабельных линий в городских сетях. Это устраняет необходимость покупки нескольких специализированных реле, снижая затраты и сложность системы.
- Быстрая реакция для минимизации повреждений: Время отключения до 0,02 с при критических авариях (например, короткое замыкание фаза-земля) гарантирует быстрое изолирование поврежденного участка — в металлургических цехах это предотвращает перегрев электродвигателей и остановку производственных линий, снижая убытки от простоя.
- Совместимость с цифровыми субстанциями (IEC 61850): Поддержка протокола IEC 61850 позволяет интегрировать ABB REU615E_D в современные цифровые системы управления энергетическими объектами. Он обменивается данными с другими устройствами (контроллеры, SCADA) в реальном времени, поддерживает сигналы GOOSE (обмен быстрыми сигналами аварий), что упрощает сбор данных и централизацию контроля.
- Детальная диагностика и ведение журнала событий: Хранение до 10 000 событий с точностью времени ±1 мс облегчает анализ причин аварий — например, после отключения сети ABB REU615E_D сохраняет данные о токе, напряжении и времени аварии, что позволяет инженерам быстро определить причину (например, повреждение кабеля или перегрузка) и устранить ее.
- Надежность в суровых условиях: Температурный диапазон -25 °C до +70 °C и класс защиты IP40 делают ABB REU615E_D подходящим для использования в открыточных распределительных щитах (например, на промышленных площадях в холодных регионах) или в цехах с высокой температурой (например, металлургические цеха), где другие реле могут выходить из строя.
Примеры применения ABB REU615E_D
ABB REU615E_D широко используется для защиты и управления электроустановками в различных отраслях:
- Промышленные предприятия (металлургический цех): В сталелитейном цехе ABB REU615E_D защищает трансформатор 10/0,4 кВ (мощность 1000 кВт), питающий электродвигатели прокатных валов. Релей контролирует ток в трех фазах и напряжение на вторичной стороне трансформатора — при перегрузке тока (>800 А) он активирует предупреждающий сигнал, а при достижении тока короткого замыкания (>1500 А) отключает силовой выключатель за 0,03 с. Данные о работе трансформатора (ток, температура, коэффициент мощности) передаются в контроллер ABB PCD530A102 через Modbus TCP, позволяя операторам отслеживать состояние в реальном времени.
- Городские распределительные сети (10 кВ): В городском распределительном центре ABB REU615E_D защищает кабельную линию длиной 5 км, питающую жилой район. Релей использует функцию защиты от коротких замыканий фаза-земля — при повреждении кабеля (например, из-за дорожных работ) он отключает линию за 0,05 с, изолируя аварийный участок и сохраняя электроснабжение для других районов. Протокол IEC 61850 обеспечивает связь с центральной SCADA городской сети, где операторы могут дистанционно настраивать параметры реле и просматривать журнал событий.
- Энергетические объекты (малая гидроэлектростанция): В ГЭС мощностью 5 МВт ABB REU615E_D защищает генератор, синхронизирующийся с сетью 35 кВ. Релей контролирует частоту (49,5–50,5 Гц) и напряжение генератора — при отклонении частоты за пределы допустимых значений он отправляет сигнал на регулирующее устройство турбины, корректирующее скорость вращения. При критической аварии (например, отключение нагрузки) ABB REU615E_D отключает генератор от сети за 0,02 с, предотвращая повреждение обмоток.
Сравнение с конкурентами
В сравнении с аналогичными реле защиты других брендов ABB REU615E_D имеет явные преимущества:
| Параметр сравнения | ABB REU615E_D | Siemens 7SJ80 (РЗУ для 6–35 кВ) | Schneider Electric Sepam S40 (РЗУ для 6–35 кВ) |
|---|---|---|---|
| Минимальное время отключения | 0,02 с | 0,03 с | 0,04 с |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP, DNP3.0 | IEC 61850, Modbus TCP | Modbus TCP, DNP3.0 |
| Количество записей событий | 10 000 | 5 000 | 8 000 |
| Температурный диапазон | -25 °C до +70 °C | -20 °C до +65 °C | -20 °C до +60 °C |
| Класс защиты корпуса | IP40 | IP30 | IP30 |
| Потребление энергии | ≤15 ВА | ≤20 ВА | ≤18 ВА |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Среднеи напряжные сети и трансформаторы: Для защиты трансформаторов 6–35 кВ, кабельных линий или генераторов — ABB REU615E_D с широким спектром функций защиты и быстрой реакцией является оптимальным выбором, так как он покрывает все основные типы аварий и гарантирует безопасность установки.
- Цифровые энергетические объекты: Для современных субстанций или сетей с протоколом IEC 61850 — поддержка данного стандарта позволяет ABB REU615E_D интегрироваться в цифровые системы без дополнительных шлюзов, упрощая централизацию контроля и диагностики.
- Суровые эксплуатационные условия: Для промышленных площадей в холодных регионах или цехах с высокой температурой — температурный диапазон -25 °C до +70 °C и класс IP40 обеспечивают надежность, в то время как конкуренты требуют дополнительной защиты (например, обогрева или герметичных щитов).
- Системы с требованием детальной диагностики: Для объектов, где важно анализировать причины аварий (например, городские сети или ГЭС) — хранение 10 000 событий с точностью времени ±1 мс облегчает инvestигацию и предотвращение повторных сбоев.
Меры предосторожности
- Правильная настройка параметров защиты: Используйте ПО ABB PCM600 для настройки токовых и временных параметров (например, предел тока короткого замыкания, время отключения) в соответствии с техническими характеристиками электроустановки — неправильные настройки (например, слишком высокий предел тока) могут привести к неотключению при аварии и повреждению оборудования.
- Проверка связи с силовыми выключателями: Перед вводом в эксплуатацию убедитесь, что ABB REU615E_D корректно взаимодействует с силовыми выключателями (сигналы “отключить/закрыть” передаются без задержек) — сбои в связи могут привести к невозможности изолирования аварийного участка.
- Регулярная калибровка: Каждый год проводите калибровку ABB REU615E_D с использованием специализированного оборудования — это гарантирует точность измерения параметров (ток, напряжение) и своевременную реакцию на аномалии.
- Защита от электромагнитных помех: Монтируйте релей на расстоянии ≥1 м от высоковольтных кабелей (>10 кВ) и мощных электродвигателей — сильные электромагнитные поля могут искажать сигналы от токовых/напряжностных трансформаторов, вызывая ложные срабатывания или неотключение при аварии.
