Технические параметры ABB RF615 RC610
Комплект защиты ABB RF615 RC610 характеризуется следующими параметрами:
- Тип устройства: Микропроцессорное релейное защитное устройство + модуль коммуникации для средневысоковольтных сетей (3–36 кВ).

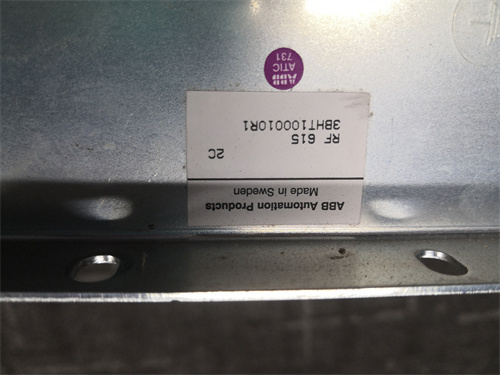

Параметры основного устройства RF615
- Диапазон применения:
- Номинальное напряжение сети: 3–36 кВ (трехфазное, с нулевым проводом);
- Номинальный ток трансформатора тока (ТТ): 5/1 А, 10/1 А (поддерживает настройку);
- Типы защиты: Защита от коротких замыканий, перегрузки, 接地故障，дифференциальная защита, частотная защита.
- Точность и скорость:
- Точность измерения тока/напряжения: ±0,2% от номинала;
- Время срабатывания при коротком замыкании: ≤30 мс;
- Количество входов/выходов: 8 цифровых входов, 6 релейных выходов.

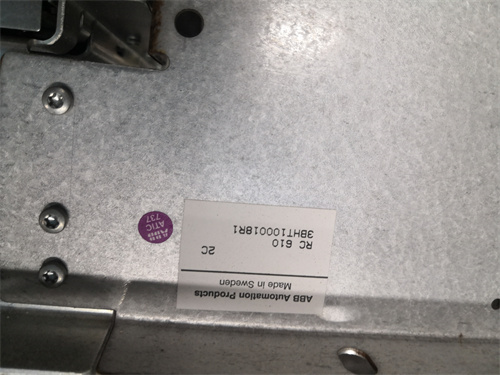

Параметры модуля коммуникации RC610
- Протоколы передачи: Ethernet (IEC 61850, Modbus TCP), RS485 (Modbus RTU);
- Скорость передачи: Ethernet — 10/100 Мбит/с, RS485 — до 115200 бит/с;
- Функции: Архивление событий (до 1000 записей), удаленная конфигурация, передача данных в реальном времени.
Общие электрические и конструктивные параметры
- Питание: 110/220 В DC ±20% или 110/220 В AC ±15%;
- Потребляемая мощность: ≤30 Вт (включая RF615 и RC610);
- Изоляция: 2 кВ AC (между силовыми входами и управляющей частью, 1 мин);
- Монтаж: В металлический шкаф (стандарт 19 дюймов) или на панель;
- Габариты: RF615 — 140×250×300 мм, RC610 — 48×250×100 мм;
- Температурный диапазон работы: -25 °C до +70 °C;
- Степень защиты: IP42 (при монтаже в шкаф).
Преимущества и особенности ABB RF615 RC610
ABB RF615 RC610 выделяется среди решений для релейной защиты благодаря:
- Интегрированному дизайну: Комплект RF615 (защита) + RC610 (коммуникация) избавляет от необходимости подключения внешних модулей, сокращая монтажные работы и риски ошибок в конфигурации.
- Совместимостью с IEC 61850: Поддержка стандартного протокола цифровых субстанций позволяет интегрировать систему в современные автоматизированные комплексы (например, ABB Ability™ System 800xA), обеспечивая унифицированный мониторинг.
- Адаптивными алгоритмами защиты: Устройство автоматически корректирует параметры срабатывания в зависимости от изменения нагрузки (например, при пуске больших двигателей), предотвращая ложные отключения.
- Надежностью в экстремальных условиях: Работа в диапазоне температур от -25 °C до +70 °C и защита от электромагнитных помех (EN 61000-6-2) делают его подходящим для северных регионов и промышленных зон с высоким уровнем помех.
Примеры применения ABB RF615 RC610
ABB RF615 RC610 используется в следующих сферах:
- Электростанции (ТЭС, ГЭС): Защита трансформаторов распределения (3–36 кВ) — при возникновении короткого замыкания в обмотках RF615 быстро отключает поврежденный трансформатор, а RC610 передает данные о сбое в SCADA-систему для анализа.
- Металлургические предприятия: Защита силовых линий, подающих электроэнергию электродным печи — ABB RF615 RC610 контролирует ток и напряжение, предотвращая перегрузки, которые могут привести к остановке плавки, и хранит историю событий для диагностики.
- Городские распределительные сети: Защита узлов распределения электроэнергии (РУ) — при接地故障 в жилых районах RF615 ограничивает ток повреждения, а RC610 позволяет операторам удаленно отслеживать состояние сети и устранять неисправности без остановки всего участка.
Сравнение с конкурентами
В сравнении с аналогичными комплектами защиты ABB RF615 RC610 имеет следующие преимущества:
| Параметр сравнения | ABB RF615 RC610 | Siemens Siprotec 7SJ82 + модуль CP343-1 | Schneider Electric Sepam 80 + модуль Modbus |
|---|---|---|---|
| Поддержка IEC 61850 | Да (полный набор профилей) | Да (ограниченные профили) | Да (только базовые профили) |
| Время срабатывания | ≤30 мс | ≤40 мс | ≤35 мс |
| Количество алгоритмов защиты | 8+ | 6+ | 7+ |
| Температурный диапазон | -25 °C до +70 °C | -20 °C до +65 °C | -25 °C до +65 °C |
| Интеграция с ABB системами | Плаг-ин (без дополнительных драйверов) | Требует драйверов | Требует драйверов |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Средневысоковольтные сети (3–36 кВ): Выбирайте ABB RF615 RC610 для защиты трансформаторов, силовых линий и распределительных узлов — его широкий диапазон алгоритмов и коммуникационные возможности подходят для большинства промышленных и энергетических сценариев.
- Проекты с цифровыми субстанциями: При использовании систем на основе IEC 61850 (например, современные электростанции) комплект обеспечивает безупречную интеграцию, сокращая время внедрения.
- Условия с перепадами температуры: В регионах с холодным климатом (например, Сибирь) или жаркими промышленными цехами его устойчивость к экстремальным температурам гарантирует непрерывную работу.
Меры предосторожности
- Настройка: Только сертифицированные инженеры должны конфигурировать алгоритмы защиты — неправильные параметры могут привести к неотключению аварийных участков или ложным отключениям.
- Монтаж: Устанавливать модуль RC610 на расстоянии не менее 10 см от силовых кабелей — уменьшает влияние электромагнитных помех на передачу данных.
- Обновление ПО: Регулярно обновлять фирмWARE через официальный портал ABB — обновления исправляют ошибки и добавляют новые функции защиты.
- Резервное копирование: Создавать резервные копии конфигурации после настройки — при сбое устройства позволяет быстро восстановить рабочие параметры.
