Описание

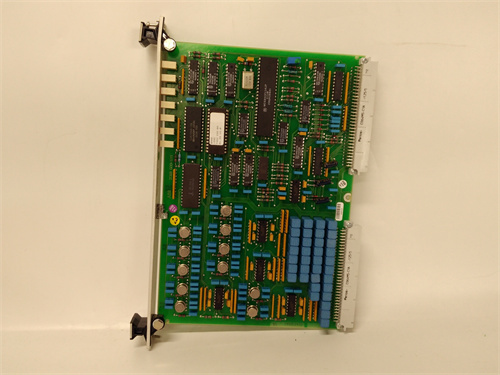

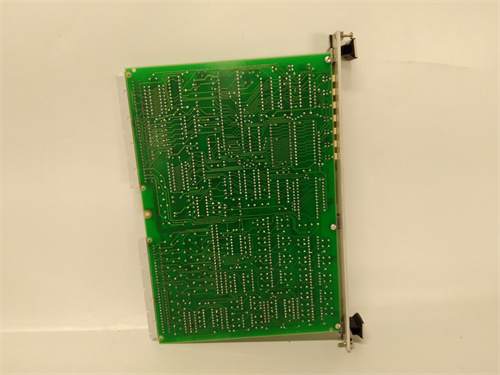

ABB RK682011-BA (ссылка на продукт: [вставьте ссылку]) — это промышленный цифровой входной/выходной (I/O) модуль от компании ABB, предназначенный для сбора цифровых сигналов от сенсоров (датчиков положения, кнопок, предохранительных устройств) и передачи цифровых команд на исполнительные механизмы (реле, контакторы, лампы индикации). ABB RK682011-BA относится к серии модулей I/O ABB AC 800M и специализируется на высокой надежности, быстрой реакции на сигналы и гибкой конфигурации каналов — он идеально подходит для применения в машиностроении (контроль состояния станков с ЧПУ), логистике (автоматизированные склады с датчиками паллет), пищевой промышленности (контроль открытия дверей холодильных камер) и энергетике (мониторинг состояния вспомогательного оборудования турбин), где требуется надежная обработка дискретных сигналов (только два состояния: “включено”/”выключено”).
Описание продукта
ABB RK682011-BA представляет собой 16-канальный модуль с гибкой конфигурацией: 8 каналов можно настроить как цифровые входы (DI), а 8 — как цифровые выходы (DO) через программное обеспечение ABB Control Builder M. Это позволяет адаптировать модуль под конкретные задачи — например, использовать 6 входов для датчиков положения робота и 10 выходов для управления приводами конвейера (при условии не превышения общего количества каналов).
Основная функция модуля:
- Для цифровых входов (DI): Принимать сигналы от активных или пассивных сенсоров (например, фотоэлектрических датчиков, кнопок эмерgency стоп) с напряжением 24 В DC. При изменении состояния сенсора (например, датчик обнаруживает паллет — сигнал “включено”) ABB RK682011-BA преобразует этот физический сигнал в цифровой код (1/0) и передаёт его в контроллер ABB AC 800M за 0.1 мс.
- Для цифровых выходов (DO): Принимать цифровые команды от контроллера (например, “включить лампу индикации” — код 1) и преобразовывать их в электрический сигнал для исполнителя (например, подача 24 В DC на реле).
Например, в автоматизированном складе ABB RK682011-BA управляет секцией хранения паллет: 8 входов подключены к фотоэлектрическим датчикам (каждой датчик проверяет наличие паллет на полке), а 8 выходов — к лампам индикации (зеленая — паллета есть, красная — полка пустая). Когда датчик №3 обнаруживает паллет (сигнал DI = 1), ABB RK682011-BA передает данные в контроллер, который отправляет команду “включить зеленую лампу №3” (сигнал DO = 1) — модуль выполняет команду за 0.08 мс, и лампа загорается. При отсутствии паллет (DI = 0) контроллер переключает лампу на красный цвет (DO = 0) — это позволяет операторам быстро определить свободные полки.
Основной достоинством ABB RK682011-BA является высокая надежность и защита от помех:
- Галваническая изоляция: Каждый канал (как DI, так и DO) имеет электрическую изоляцию 2.5 кВ有效值 / 1 мин от других каналов и контроллера. Это предотвращает распространение ошибок — например, при коротком замыкании в одном выходном канале (DO) другие входы и выходы продолжают работать, не подпадая под перепад напряжения.
- Защита от перегрузки (для DO): Каждый выходной канал имеет встроенный предохранитель на 1 А — при превышении тока (например, короткое замыкание в кабеле к лампе) предохранитель автоматически разрывает цепь, защищая модуль и исполнитель от повреждения. После устранения неисправности предохранитель восстанавливается программно (не требует физического замены фьюзеля), что экономит время обслуживания.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | 16-канальный гибридный цифровой I/O модуль (8 DI/8 DO, конфигурируемые) |
| Маркировка | RK682011-BA |
| Количество каналов | 16 (макс. 8 DI + 8 DO; можно настроить как 16 DI или 16 DO при наличии дополнительных лицензий) |
| Цифровые входы (DI) | – Тип: Пассивный/активный
– Напряжение: 24 В DC ±20% – Ток: ≤10 мА на канал – Время реакции: ≤0.1 мс |
| Цифровые выходы (DO) | – Тип: Транзисторный (MOSFET)
– Напряжение: 24 В DC ±20% – Максимальный ток на канал: 1 А – Защита: Встроенный предохранитель (программно восстанавливаемый) |
| Изоляция | 2.5 кВ有效值 / 1 мин (между каналами, каналами и контроллером) |
| Иммунитет к ЭМП | EN 61000-6-2: Импульсные помехы — 4 кВ (питание), 2 кВ (сигналы) |
| Протокол связи с контроллером | Внутренняя шина ABB AC 800M |
| Питание | DC 24 В ±20%, потребляемый ток ≤300 мА (без нагрузки на выходы) |
| Степень защиты | IP20 |
| Температурный диапазон эксплуатации | -25…+70 °C |
| Тип монтажа | Вставка в шасси ABB AC 800M (PM860/PM861/PM865) |
| Размеры (Ш×В×Г) | 100 × 80 × 140 мм |
| Совместимые устройства | – Сенсоры: Фотоэлектрические, индуктивные, кнопки
– Исполнители: Реле, лампы, контакторы |
| Срок службы | ≥15 лет (при эксплуатации в диапазоне 0–60 °C, регулярном обслуживании) |
Преимущества и особенности
- Гибкая конфигурация каналов: Возможность настроить 8 DI + 8 DO, 16 DI или 16 DO (с лицензией) — адаптируется под разные задачи без замены модуля.
- Быстрая реакция: Время реакции ≤0.1 мс для DI/DO — подходит для систем с требованиями к быстрому отклику (например, датчики предохранительных барьеров).
- Комплексная защита: Галваническая изоляция 2.5 кВ и встроенные предохранители (для DO) — предотвращает повреждение модуля при нештатных режимах.
- Программное восстановление предохранителей: Не требует физического доступа к модулю для замены фьюзелей — экономит время обслуживания в сложно доступных местах (например, шкафы на производственных линиях).
- Совместимость с ABB экосистемой: Идеально работает с контроллерами AC 800M, модулями аналоговых I/O (DAI03, RFO810) и коммуникационными модулями (UNS0119A-P V101) — единая система с общим ПО ABB Control Builder M.
Примеры применения в отраслях
-
Машиностроение — Контроль станка с ЧПУ:
ABB RK682011-BA используется для мониторинга состояния станка: 6 DI подключены к датчикам положения инструмента (проверяют, что инструмент установлен в держателе), 2 DI — к кнопкам эмерgency стоп (на передней и задней панели станка), а 8 DO — к лампам индикации (ошибка, готовность к работе, включение нагрева). При отключении инструмента (DI = 0) модуль передает сигнал в контроллер, который отправляет команду “включить красную лампу ошибки” (DO = 1) и останавливает станок — это предотвращает повреждение детали или станка.
-
Пищвая промышленность — Контроль холодильных камер:
В заводе по производству мороженого ABB RK682011-BA контролирует 4 холодильные камеры: 4 DI подключены к датчикам открытия дверей (каждой датчик проверяет, закрыта ли дверь), 4 DI — к датчикам температуры (сигнал “авария” при T > -18 °C), а 8 DO — к звуковым сигналам (по одному на камеру) и лампам на пульте оператора. Если дверь камеры №2 остаётся открытой (DI = 1), ABB RK682011-BA передает данные в контроллер, который включает звуковой сигнал и красную лампу для камеры №2 — оператор быстро устраняет проблему, предотвращая потери продукта.
-
Энергетика — Мониторинг вспомогательного оборудования:
На ТЭС ABB RK682011-BA мониторит состояние 8 насосов охлаждения: 8 DI подключены к датчикам работы насосов (сигнал “работает” = 1, “остановлен” = 0), а 8 DO — к реле, контролирующим подачу питания на резервные насосы. Если насос №5 останавливается (DI = 0), контроллер через ABB RK682011-BA отправляет команду “включить резервный насос №5” (DO = 1) — модуль выполняет команду за 0.08 мс, предотвращая перегрев турбины.
Сравнение с конкурентами
| Параметр сравнения | ABB RK682011-BA | Siemens SM 323 (16DI/16DO) | Schneider Electric TM3DIO16 (16DI/16DO) |
|---|---|---|---|
| Количество каналов | 16 (8DI/8DO, конфигурируемые) | 32 (16DI+16DO, фиксировано) | 32 (16DI+16DO, фиксировано) |
| Время реакции | ≤0.1 мс | ≤0.2 мс | ≤0.3 мс |
| Изоляция каналов | 2.5 кВ有效值 | 1 кВ有效值 | 1.5 кВ有效值 |
| Защита DO | Встроенные предохранители (программно восстанавливаемые) | Фьюзели (требуют замены) | П roteкция по току (без фьюзелей) |
| Гибкость конфигурации | Да (DI/DO можно менять) | Нет (фиксировано) | Нет (фиксировано) |
| Совместимость с ABB контроллерами | Идеальная | Ограниченная | Ограниченная |
| Преимущество | Гибкость + быстрая реакция + программные предохранители | Больше каналов | Низкая стоимость |
ABB RK682011-BA выделяется гибкостью конфигурации (можно менять DI/DO) и быстрой реакцией (≤0.1 мс) — это критично для систем, где задачи могут меняться (например, перестройка производственной линии). В отличие от Siemens и Schneider Electric модулей, он имеет программно восстанавливаемые предохранители и сильную изоляцию, что снижает время обслуживания и повышает надежность в агрессивных условиях.
Рекомендации по выбору
ABB RK682011-BA рекомендуется для:
- Системы с меняющимися задачами: Потребуется переконфигурировать DI/DO (например, перестройка склада, модернизация станка) — гибкая конфигурация экономит деньги на покупке новых модулей.
- Требования к быстрой реакции: Датчики предохранительных барьеров, кнопки эмерgency стоп — ≤0.1 мс гарантирует своевременное остановку оборудования.
- Интеграция с ABB инфраструктурой: Использование контроллеров AC 800M, модулей DAI03/RFO810 — единая система с общим ПО, упрощающая настройку.
- Сложно доступные шкафы: Не требуется физический доступ для восстановления предохранителей — экономит время обслуживания.
Если нужно больше каналов (≥32) и конфигурация не меняется — рассмотрите Siemens SM 323. Для бюджетных проектов с простыми задачами — Schneider Electric TM3DIO16. При монтаже ABB RK682011-BA используйте экранированные кабели для сигнальных линий (длина не более 200 м) и соблюдайте полярность подключения (24 В DC — “+”/”-“) — неправильное подключение может повредить входные каналы.
