Описание

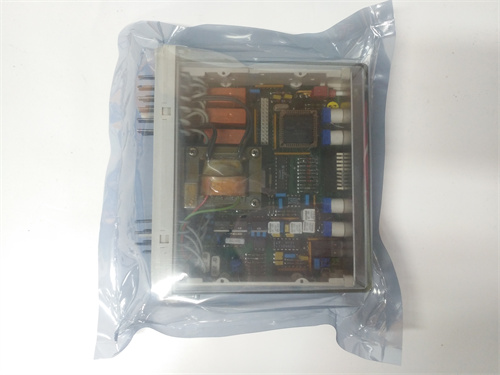

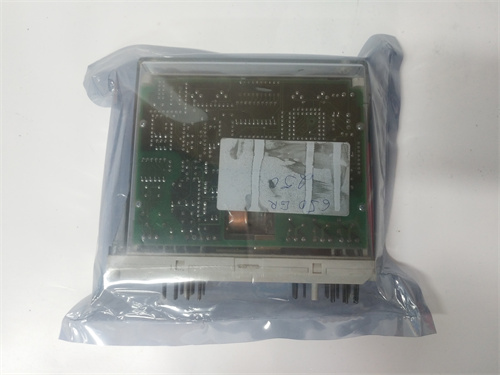

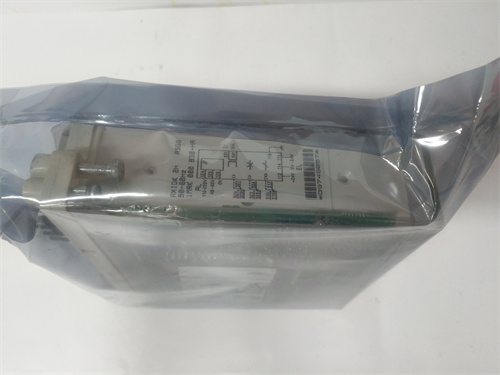

Общая информация о продукте ABB RXIDK 2H 1MRK000838-HA
ABB RXIDK 2H 1MRK000838-HA — это промышленный модуль цифровых входов/выходов (I/O) с повышенной отказоустойчивостью, предназначенный для интеграции внешнего оборудования (сенсоров, исполнительных механизмов) с контроллерами автоматизации ABB, в частности с системами ABB Relion® (для защиты и контроля электроэнергетических объектов) и AC800M. Он относится к серии модулей ABB RXIDK, специализирующейся на надежности в условиях агрессивных промышленных сред, поддержке безопасных протоколов и гибкой конфигурации — что делает его незаменимым в энергетике (распределительные сети электроэнергии, трансформаторные подстанции), нефтегазовой промышленности (трубопроводы, добывающие платформы) и тяжелом машиностроении (крупные промышленные моторы, металлургические печи), где стабильная работа цифровых I/O критична для предотвращения аварий.
Основная функция ABB RXIDK 2H 1MRK000838-HA — прием цифровых сигналов от сенсоров (например, датчики положения, кнопки экстренной остановки, световые барьеры) и передача цифровых команд на исполнительные устройства (клапаны, реле, приводы). Модуль поддерживает как входы, так и выходы, что делает его универсальным для сценариев контроля и мониторинга. ABB RXIDK 2H 1MRK000838-HA использует защищенную шину коммуникации (например, Profibus DP или Modbus TCP) для передачи данных с контроллерами, обеспечивая низкую задержку (<5 мс) и устойчивость к электромагнитным помехам (EMC), что важно вблизи высоковольтных цепей. Благодаря двойной схеме питания и встроенной системой самодиагностики, модуль продолжает работать даже при частичных сбоях (например, отказ одного канала питания) и сигнализирует об ошибках через индикаторы или SCADA, упрощая устранение проблем. Также ABB RXIDK 2H 1MRK000838-HA соответствует стандартам защиты IP20, что позволяет монтировать его в закрытые контроллерные шкафы в условиях промышленной пыли и вибраций. Полная информация о ABB RXIDK 2H 1MRK000838-HA доступна на официальном ресурсе: [ссылка на ABB RXIDK 2H 1MRK000838-HA](здесь будет предоставлен ваша ссылка).
Технические параметры ABB RXIDK 2H 1MRK000838-HA
Модуль цифровых I/O ABB RXIDK 2H 1MRK000838-HA характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль цифровых входов/выходов с повышенной отказоустойчивостью для промышленных систем автоматизации.
Параметры входов/выходов
- Количество цифровых входов: 16 независимых входов (дискретные, 24 В DC);
- Тип входов: PNP/NPN (настраиваемый через ПО ABB Control Builder);
- Ток срабатывания: ≤4 мА;
- Защита от короткого замыкания: Да (автоматическое ограничение тока до 8 мА);
- Задержка сигнала: <1 мс (время между приемом сигнала и передачей в контроллер);
- Количество цифровых выходов: 8 независимых выходов (дискретные, 24 В DC);
- Тип выходов: Транзисторные (open-collector) или релейные (настраиваемые);
- Максимальный ток на выход: 1 А (на один выход, для транзисторных);
- Общий максимальный ток на все выходы: 4 А;
- Защита от перегрузки: Да (отключение выхода при токе >1,2 А);
Параметры коммуникации и питания
- Поддерживаемые протоколы коммуникации: Profibus DP (125/250/500 кбит/с), Modbus TCP (100 Mbit/s);
- Адрес на шине: 0–127 (настраиваемый через ДИП-свитчи или ПО);
- Питание модуля: Двойное (редундантное) 24 В DC ±20% (диапазон 19,2–28,8 В DC);
- Потребление энергии: ≤12 ВА (без нагрузки на выходы);
Параметры эксплуатации и конструкции
- Температурный диапазон работы: -40 °C до +70 °C (экстремальные условия, включая холодные трансформаторные подстанции);
- Класс защиты корпуса: IP20 (защита от пальцев и крупных предметов, монтаж в шкафы);
- Устойчивость к ЭМП: Соответствует стандарту EN 61000-6-2 (промышленные среды);
- Монтаж: На DIN-рейку (стандарт DIN EN 60715, ширина 35 мм);
- Габариты: 35 мм × 100 мм × 110 мм (ширина × высота × глубина);
- Вес: ≈0,4 кг;
- Индикаторы: Светодиодные (статус питания, активность входов/выходов, ошибки коммуникации, состояние редундантности);
Преимущества и особенности ABB RXIDK 2H 1MRK000838-HA
ABB RXIDK 2H 1MRK000838-HA выделяется среди модулей цифровых I/O благодаря следующим уникальным преимуществам:
- Экстремальная температура эксплуатации: Диапазон -40 °C до +70 °C делает ABB RXIDK 2H 1MRK000838-HA подходящим для сложных условий — например, в северных трансформаторных подстанциях (зимняя температура -35 °C) или нефтегазовых платформах в жарких регионах (+65 °C), где стандартные модули перестают работать.
- Редундантное питание и высокая отказоустойчивость: Двойное питание гарантирует, что модуль не отключается при сбое одного источника — критично для энергетических объектов, где перерыв в работе I/O может привести к остановке распределения электроэнергии.
- Низкая задержка сигнала: Задержка <1 мс на входах обеспечивает синхронизацию с контроллерами в реальном времени — в металлургических печах, где нужно быстро реагировать на изменение положения защитных щитов, это предотвращает задержки в остановке оборудования и травматизм.
- Гибкая конфигурация выходов: Возможность выбора транзисторных или релейных выходов адаптирует модуль под разные нагрузки — например, транзисторные выходы для управления маломощными клапанами, а релейные для высоковольтных приводов.
- Совместимость с системами ABB: Прямая интеграция с контроллерами ABB Relion® и AC800M, а также программным обеспечением ABB Control Builder, устраняет необходимость в дополнительных драйверах — инженеры могут быстро настраивать каналы и отлаживать систему без стороннего ПО.
Примеры применения ABB RXIDK 2H 1MRK000838-HA
ABB RXIDK 2H 1MRK000838-HA широко используется в критических для надежности системах различных отраслей:
- Энергетика (трансформаторная подстанция): В подстанции 110 кВ ABB RXIDK 2H 1MRK000838-HA подключен к 10 датчикам положения выключателей (входы) и 4 приводам клапанов охлаждения (выходы). Модуль работает в условиях температуры -30 °C (зима) и использует редундантное питание для непрерывной связи с контроллером Relion®. При открытии выключателя датчик отправляет сигнал на вход модуля, который через 0,5 мс передает его в контроллер — контроллер сразу блокирует подачу напряжения на клапаны, предотвращая повреждение оборудования.
- Нефтегазовая промышленность (трубопроводная станция): На станции регулирования давления нефти ABB RXIDK 2H 1MRK000838-HA управляет 8 световыми барьерами (опасная зона) и 3 приводами насосов. При входе человека в зону барьер отправляет сигнал на вход модуля, который отключает выходы, останавливая насосы за 0,8 мс. Редундантное питание защищает от отключения модуля при сбое локального источника, а устойчивость к ЭМП предотвращает ложные срабатывания от высоковольтных цепей.
- Металлургия (плавильная печь): В плавильной печи стали ABB RXIDK 2H 1MRK000838-HA собирает сигналы от 6 датчиков температуры (через входы, с преобразователем сигнала) и управляет 4 приводами затворов печи (выходы). Модуль работает при температуре +65 °C (близко к печи) и использует транзисторные выходы для быстрого управления приводами. При превышении температуры датчик отправляет сигнал, и модуль через 0,6 мс открывает затворы, предотвращая перегрев печи.
Сравнение с конкурентами
В сравнении с аналогичными модулями цифровых I/O других брендов ABB RXIDK 2H 1MRK000838-HA имеет явные преимущества:
| Параметр сравнения | ABB RXIDK 2H 1MRK000838-HA | Siemens SM 323 (S7-1200) | Rockwell Allen-Bradley 1794-IB16 |
|---|---|---|---|
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Питание | Редундантное 24 В DC | Одноканальное 24 В DC | Одноканальное 24 В DC |
| Задержка входов | <1 мс | <3 мс | <2 мс |
| Максимальный ток на выход | 1 А (транзисторные) | 0,5 А | 0,8 А |
| Поддерживаемые протоколы | Profibus DP, Modbus TCP | PROFINET | EtherNet/IP |
| Вес | ≈0,4 кг | ≈0,3 кг | ≈0,5 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы в экстремальных температурах: Для трансформаторных подстанций (-40 °C) или нефтегазовых платформ (+70 °C) — ABB RXIDK 2H 1MRK000838-HA с диапазоном -40 °C до +70 °C гарантирует работоспособность, в то время как стандартные модули выйдут из строя.
- Критические для надежности объекты: Для энергетических сетей или химических реакторов — редундантное питание модуля предотвращает перерыв в работе I/O, что критично для предотвращения аварий.
- Совместимость с ABB оборудованием: Если используется контроллер ABB Relion® или AC800M — ABB RXIDK 2H 1MRK000838-HA интегрируется без проблем, сокращая время настройки и отладку.
Меры предосторожности
- Проверка редундантности питания: После монтажа отключите один источник питания и убедитесь, что модуль продолжает работать от второго — это подтверждает правильность подключения редундантности.
- Тестирование задержки сигнала: Используйте осциллограф для измерения задержки между подачей сигнала на вход и его приемом контроллером — убедитесь, что она не превышает 1 мс (для реальных сценариев).
- Защита кабелей: Используйте экранированные кабели для подключения входов/выходов и разделяйте их от силовых кабелей (расстояние ≥20 см) — это снижает риск электромагнитных помех и ложных срабатываний.
- Регулярная диагностика: Ежемесячно запускайте процедуру самодиагностики через ПО ABB Control Builder — проверяйте состояние каналов, коммуникации и питания, чтобы выявить скрытые неисправности.
