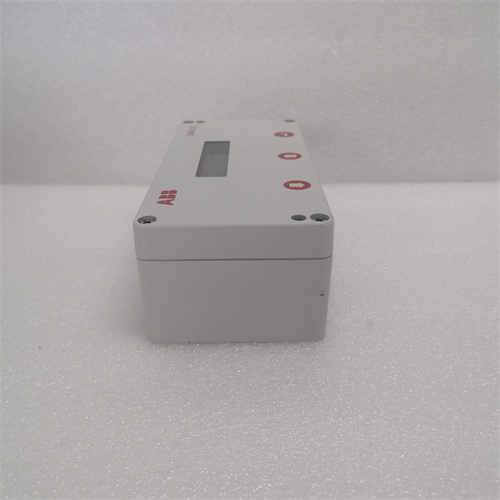

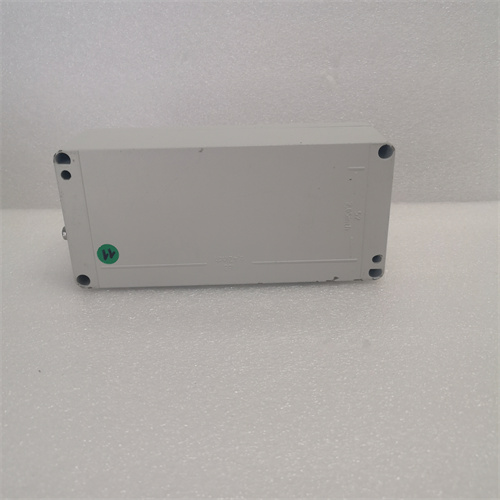

ABB SA168 3BSE003389R1

Описание

Общие сведения о продукте

Описание продукта

1. 16 независимых каналов с поддержкой двойного режима сигнала: Модуль ABB SA168 3BSE003389R1 каждый из 16 каналов может работать в режиме НО (Normally Open) или НИ (Normally Closed) — это позволяет подключать разные типы сенсоров без дополнительного оборудования. Например, в тепловой электростанции SA168 3BSE003389R1 считывает сигналы от 8 механических переключателей клапанов (режим НО — сигнал при закрытии клапана) и 8 индуктивных сенсоров положения поддонов (режим НИ — сигнал при отсутствии поддона) — независимость каналов гарантирует, что сбой одного сенсора не влияет на работу остальных.
2. Высокая устойчивость к помехам и перепадам напряжения: ABB SA168 3BSE003389R1 оснащен тремя уровнями защиты, критически важными для суровых промышленных условий:
   • EMC-защита класса Industrial (IEC 61000-6-2): Экранированный корпус и фильтры на входах подавляют помехи от электродвигателей, трансформаторов и высоковольтных линий — это предотвращает ложные срабатывания (например, из-за шума от приводов котла) и гарантирует достоверность данных.
   • Защита от переvoltaжа: Каждый канал выдерживает кратковременное превышение напряжения до 60 В DC (в течение 1 сек) — предотвращает повреждение модуля при нештатных ситуациях в сети питания сенсоров.
   • Защита от обрыва и короткого замыкания: Модуль автоматически диагностирует обрыв кабеля к сенсору (отсутствие сигнала при ожидаемом наличии) и короткое замыкание (постоянный сигнал при ожидаемом отсутствии), отправляя соответствующую ошибку в контроллер.
3. Детальная диагностика и простота интеграции: ABB SA168 3BSE003389R1 передает в контроллер ABB Advant Master данные о состоянии каждого канала: номер активного канала, тип ошибки (обрыв/короткое замыкание) и время возникновения сбоя. На корпусе модуля есть 17 LED-индикаторов: 16 зеленых (по одному на канал — загорается при поступлении сигнала 24 В DC) и 1 красный (общий индикатор ошибки). Это позволяет операторам быстро локализовать проблему — например, если зеленый индикатор канала 7 не горит, это означает отсутствие сигнала от переключателя клапана 7 (возможно, отказ переключателя или обрыв кабеля). Модуль подключается к шасси Advant OCS через стандартную шину, без необходимости сложной настройки — достаточно установить его и подключить сенсоры.

Технические параметры

• Тип модуля: Цифровой входной модуль для ABB Advant OCS;
• Количество каналов: 16 (независимых);
• Тип входов: Дискретные (НО/НИ, настраиваемые для каждого канала);
• Параметры входных сигналов:
  • Номинальное напряжение: 24 В DC;
  • Диапазон допустимых напряжений: 18–30 В DC;
  • Минимальный входной ток для срабатывания: 3 мА;
  • Время реакции на сигнал: ≤2 мс;
  • Уровень сигнала «ВЫСОКИЙ» (активный): ≥18 В DC;
  • Уровень сигнала «НИЗКИЙ» (пассивный): ≤5 В DC;
• Защита:
  • EMC: Соответствие стандарту IEC 61000-6-2 (класс Industrial);
  • Переvoltaжа: Выдерживание до 60 В DC (1 сек/канал);
  • Обрыв/короткое замыкание: Автоматическая диагностика;
• Питание модуля:
  • Напряжение: 24 В DC ±10% (от шасси Advant OCS);
  • Потребляемый ток: ≤0.3 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси ABB Advant OCS;
  • Размеры (длина × ширина × высота): 160 mm × 80 mm × 100 mm;
  • Вес: ~600 г;
  • Индикаторы LED: 16 зеленых (активация канала) + 1 красный (общая ошибка);
• Совместимость:
  • Контроллеры: ABB Advant Master, ABB Advant OCS;
  • Сенсоры: Индуктивные, фотоэлектрические, механические переключатели (24 В DC);
• Стандарты соответствия: IEC 61131-2, UL 508, CE, IEC 61010-1.

Преимущества и особенности

1. Независимость каналов: Сбой одного канала (обрыв, короткое замыкание) не влияет на работу остальных — критично для процессов, где остановка невозможна (например, котлы тепловых электростанций).
2. Высокая устойчивость к помехам: EMC-защита класса Industrial и защита от переvoltaжа гарантируют стабильную работу в условиях сильного электромагнитного шума, предотвращая ложные тревоги.
3. Детальная диагностика: Определение типа ошибки (обрыв/короткое замыкание) и номер неисправного канала сокращает время поиска проблем — операторы устраняют неисправности за 10–20 минут.
4. Длительная служба: Использование высококачественных компонентов (сплавы, электропроводники) обеспечивает срок службы модуля до 15+ лет — снижает затраты на замену и обслуживание.
5. Интеграция с Advant OCS: Полная совместимость с системами ABB Advant упрощает монтаж и настройку, не требуя дополнительных адаптеров или шлюзов.

Примеры применения

1. Энергетика (тепловая электростанция):
   • Задача: Мониторинг состояния 12 клапанов подачи топлива (механические переключатели, режим НО) и 4 датчиков уровня воды в котле (индуктивные сенсоры, режим НИ) — всего 16 сигналов.
   • Конфигурация: ABB SA168 3BSE003389R1 установлен в шасси Advant OCS, входы подключены к переключателям и сенсорам. При закрытии клапана переключатель отправляет сигнал 24 В DC — зеленый индикатор модуля загорается, контроллер регистрирует состояние «клапан закрыт». При снижении уровня воды ниже критического сенсор перестает отправлять сигнал — модуль диагностирует обрыв, красный индикатор загорается, и контроллер отправляет тревогу, предотвращая перегрев котла.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Мониторинг положения 10 шаровых клапанов на трубопроводе (фотоэлектрические сенсоры, режим НО) и состояния 6 дверных механизмов шкафов электрооборудования (механические переключатели, режим НИ).
   • Конфигурация: ABB SA168 3BSE003389R1 считывает сигналы от сенсоров — при открытии клапана фотоэлектрический сенсор отправляет сигнал 24 В DC, контроллер регистрирует «клапан открыт». EMC-защита модуля подавляет помехи от мощных компрессоров, так что не возникают ложные тревоги. При обрыве кабеля к сенсору клапана 3 модуль сигнализирует об ошибке в контроллер, оператор заменяет кабель без остановки компрессора.
3. Металлургия (линия прокатки стали):
   • Задача: Мониторинг положения 8 гидравлических цилиндров (индуктивные сенсоры, режим НО) и 8 датчиков наличия металлического листа (фотоэлектрические сенсоры, режим НИ).
   • Конфигурация: ABB SA168 3BSE003389R1 обрабатывает сигналы от сенсоров — при достижении цилиндром крайнего положения сенсор отправляет сигнал, контроллер останавливает движение цилиндра. Высокая устойчивость модуля к вибрациям (от прокатных роликов) и температурным перепадам (+50 °C в цехе) гарантирует надежную работу в течение всего цикла прокатки (4–6 часов).

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB SA168 3BSE003389R1 если ваша система основана на контроллерах ABB Advant OCS/Master и требуется обработка 16 дискретных сигналов в условиях сильного шума или перепадов напряжения. Оптимально для энергетики, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Используйте только экранированные кабели для подключения сенсоров — усиливает EMC-защиту и предотвращает ложные срабатывания;
  • Не превышайте максимальный входной ток 30 мА на канал — при необходимости используйте реле для подключения высокомощных сенсоров;
  • Регулярно проверяйте LED-индикаторы — негорящий зеленый индикатор указывает на проблему с сенсором или кабелем;
  • При замене модуля сохраняйте конфигурацию каналов (НО/НИ) в контроллере — неправильные настройки могут привести к ошибке обработки сигналов.
