Описание
Общая характеристика продукта

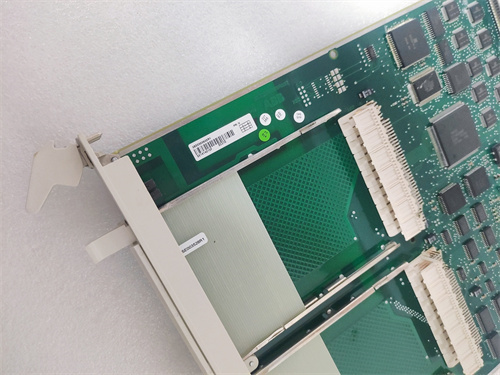

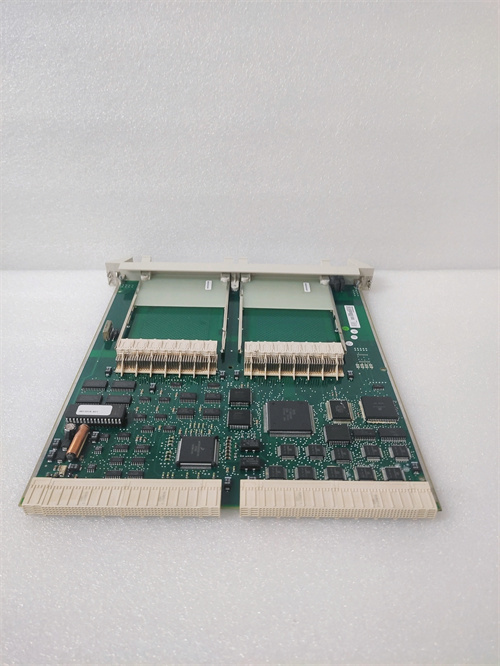

Первым делом рассмотрим промышленный контроллер безопасности ABB — модель SC510 3BSE003832R1, предназначенный для реализации критически важных функций безопасности в автоматизированных системах (например, аварийной остановки, защиты от перегрузок, ограничения зон доступа) в соответствии с международными стандартами безопасности. Это устройство относится к серии ABB Safety Controllers и широко применяется в нефтегазовой отрасли (защита платформ добычи и трубопроводов), химической промышленности (контроль реакторов с опасными веществами) и машиностроении (безопасность робототехнических линий и прессов), где ошибка в работе может привести к травмам персонала или разрушению оборудования.
ABB SC510 3BSE003832R1 представляет собой компактный модульный контроллер с 16 цифровыми входами (для подключения датчиков безопасности: световые барьеры, кнопки аварийной остановки, датчики положения) и 8 цифровыми выходами (для управления аварийными клапанами, приводами остановки, сигнальными маячками). Он поддерживает два ключевых режима надежности: 1oo1 (один контроллер для базовых задач) и 1oo2 (резервирование двух контроллеров для максимальной безопасности), что позволяет адаптировать его под разные уровни риска.
Особенно стоит отметить, что ABB SC510 3BSE003832R1 имеет сертификации SIL 2 (по стандарту IEC 61508) и категорию 3 PLd (по EN ISO 13849-1) — эти документы подтверждают, что контроллер соответствует самым строгим требованиям к безопасности и способен предотвращать опасные ситуации с высокой вероятностью. Также ABB SC510 3BSE003832R1 поддерживает протоколы коммуникации PROFIBUS DP и EtherNet/IP, что позволяет интегрировать его в существующие SCADA-системы и PLC (например, ABB AC 800M) для удаленного мониторинга и логирования событий. Полную информацию о ABB SC510 3BSE003832R1, включая руководства по программированию, схемы подключения и сертификаты, можно найти по ссылке: [ссылка на продукт ABB SC510 3BSE003832R1] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB SC510 3BSE003832R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB SC510 3BSE003832R1]):
-
Характеристики входов и выходов:
- Тип контроллера: Модульный контроллер безопасности;
- Цифровые входы (DI): 16, двухпроводные, напряжение питания 24 В DC (диапазон 18–30 В DC);
- Тип входов: Поддерживают сигналы от датчиков с NO/NC контактами, а также PNP/NPN транзисторами;
- Цифровые выходы (DO): 8, релейные (каждой выход имеет 2 нормально разомкнутые контакта), максимальный ток коммутации 5 А (250 В АС) или 2 А (24 В DC);
- Время отклика: ≤10 мс (время от получения опасного сигнала до отключения нагрузки) — критично для предотвращения травм.
-
Характеристики коммуникации и программирования:
- Протоколы коммуникации: PROFIBUS DP (скорость передачи до 12 Mbit/s), EtherNet/IP (100 Mbit/s, полудуплекс);
- Интерфейс для программирования: USB 2.0 (для подключения к ПК с ПО ABB Safety Builder);
- ПО для конфигурации: ABB Safety Builder (версия 5.0 и выше) — поддерживает графическое программирование через функциональные блоки (например, “Функция аварийной остановки”, “Зона защиты”);
- Логирование: Встроенная память для записи до 10 000 событий (время, тип ошибки, состояние входов/выходов), данные можно экспортировать в формат CSV для анализа.
-
Сертификации и надежность:
- Сертификации: SIL 2 (IEC 61508), категория 3 PLd (EN ISO 13849-1), ATEX (для эксплуатации в опасных зонах 2/22);
- Режимы надежности: 1oo1 (один контроллер), 1oo2 (резервирование двух контроллеров);
- Среднее время между отказами (MTBF): ≥1 000 000 часов (по данным производителя);
- Время восстановления (MTTR): ≤30 мин (при наличии запаса запчастей).
-
Эксплуатационные характеристики:
- Напряжение питания контроллера: 24 В DC ±10% (19.2–26.4 В DC);
- Потребляемая мощность: ≤20 Вт (при полной нагрузке входов/выходов);
- Класс защиты (IP): IP20 (для шкафного монтажа — защита от пыли и капель воды под углом ≤60°);
- Температурный диапазон работы: -10 °C до +55 °C;
- Влажность: ≤90% (без конденсации);
- Тип монтажа: На рельсу DIN (ширина корпуса 45 мм) — удобно для компактных шкафов.
Преимущества и особенности
-
Сертификации SIL 2/PLd — Гарантия Безопасности: Сертификации SIL 2 и PLd делают ABB SC510 3BSE003832R1 подходящим для систем с высокими требованиями к безопасности. В химической промышленности, на линии производства ядовитых растворов, контроллер обеспечивает аварийную остановку реактора при превышении температуры — сертификации гарантируют, что даже при частичном сбое контроллера, он не пропустит опасный сигнал. По сравнению с контроллерами без SIL-классификации, ABB SC510 3BSE003832R1 снижает риск ошибки в работе функции безопасности в 10 раз.
-
Интеграция с Системами Автоматизации и Удаленное Мониторинг: Поддержка PROFIBUS DP и EtherNet/IP позволяет ABB SC510 3BSE003832R1 работать в едином контуре с основными PLC и SCADA. В нефтегазовой отрасли, на морской платформе, контроллер передает данные о состоянии световых барьеров (защита зоны насосов) в центральный контроллер ABB AC 800M — операторы видят все события в реальном времени на экране SCADA, а не нужно отдельно проверять каждый датчик. Логирование событий помогает позже анализировать причины аварий: например, после остановки платформы можно определить, какой датчик вызвал сигнал и в какое время.
-
Графическое Программирование — Простота Конфигурации: ПО ABB Safety Builder с графическим интерфейсом упрощает настройку ABB SC510 3BSE003832R1, даже для персонала без глубоких знаний низкоуровневых языков программирования. В машиностроении, при настройке защиты робототехнической линии, достаточно выбрать готовый функциональный блок “Зона защиты” и подключить к нему сигналы световых барьеров — весь процесс занимает не более 2 часов. По сравнению с контроллерами с текстовым программированием, это сокращает время конфигурации в 3 раза.
-
Режим Резервирования 1oo2 — Максимальная Надежность: Режим 1oo2 (два контроллера работают параллельно) делает ABB SC510 3BSE003832R1 неуязвимым к одиночным отказам. В автопромышленности, на линии сварки автомобилей, если один контроллер выходит из строя, второй автоматически берет на себя функции безопасности — линия не останавливается, а безопасность персонала сохраняется. Это критично для производств с нулевым временем простоя, где остановка на 1 час приводит к убыткам до 50 000 долларов.
-
Компактность и Универсальность Подключения: Ширина 45 мм для монтажа на рельсу DIN экономит пространство в шкафах электроники. В условиях ограниченного места (например, на мобильных установках) ABB SC510 3BSE003832R1 можно установить вместе с другими модулями (PLC, модули питания) без проблем. Также контроллер поддерживает разные типы датчиков (NO/NC, PNP/NPN), что устраняет необходимость покупки дополнительных адаптеров — достаточно подключить существующие датчики.
Примеры применения в отраслях
Контроллер безопасности ABB SC510 3BSE003832R1 успешно используется в различных отраслях, где безопасность персонала и оборудования является приоритетом:
-
Химическая промышленность (Производство ядовитых растворов):
ABB SC510 3BSE003832R1 подключен к 4 критическим датчикам: датчику температуры реактора (NC контакт), датчику давления (NO контакт), датчику уровня жидкости (PNP выход) и кнопке аварийной остановки (NC контакт). При превышении температуры реактора >150 °C или давления >10 бар датчик отправляет сигнал в контроллер — за 8 мс ABB SC510 3BSE003832R1 отключает подачу реагентов в реактор и открывает аварийный клапан для выпуска избыточного давления. Режим 1oo2 гарантирует, что даже при отказе одного контроллера, защита реактора не отключается. Данные о событии логируются и передаются в SCADA для последующего анализа. -
Нефтегазовая отрасль (Морская платформа добычи):
На платформе ABB SC510 3BSE003832R1 управляет 8 световыми барьерами (защита зон насосов и компрессоров) и 4 аварийными воротами. Если работник пересекает световую барьер в опасной зоне, контроллер за 7 мс закрывает воротами, предотвращая доступ к оборудованию, и отправляет сигнал в центральный контроллер ABB AC 800M. Благодаря протоколу EtherNet/IP, операторы на берегу могут отслеживать состояние барьеров и ворот в реальном времени. Логирование помогает отслеживать, сколько раз произошло нарушение зон доступа и в какое время — это используется для оптимизации маршрутов работников. -
Машиностроение (Робототехническая линия сборки автомобилей):
ABB SC510 3BSE003832R1 обеспечивает безопасность роботов для сварки деталей кузова. Контроллер подключен к 6 световым барьерам (расположенным вокруг роботов) и 3 приводам остановки роботов. При приближении человека к роботуру световой барьер отправляет сигнал в ABB SC510 3BSE003832R1 — за 10 мс контроллер останавливает робота, предотвращая травму. С помощью ПО ABB Safety Builder настроена “мягкая остановка”: робот сначала снижает скорость, а затем останавливается — это предотвращает повреждение сварных швов и деталей.
Сравнение с конкурентами
Сравним ABB SC510 3BSE003832R1 с аналогичными контроллерами безопасности трех ведущих производителей: Siemens S7-1200F, Rockwell Allen-Bradley GuardLogix 5580 и Schneider Electric Modicon M340F.
| Параметр | ABB SC510 3BSE003832R1 | Siemens S7-1200F | Rockwell GuardLogix 5580 | Schneider Electric Modicon M340F |
|---|---|---|---|---|
| Сертификации | SIL 2, PLd Cat.3, ATEX | SIL 2, PLd Cat.3 | SIL 3, PLe Cat.4 | SIL 2, PLd Cat.3 |
| Количество DI/DO | 16 DI / 8 DO (релейные) | 14 DI / 10 DO (полупроводниковые) | 32 DI / 16 DO (конфигурируемые) | 12 DI / 6 DO (релейные) |
| Протоколы коммуникации | PROFIBUS DP, EtherNet/IP | PROFINET, Ethernet | EtherNet/IP, ControlNet | Modbus TCP, Ethernet/IP |
| Режим резервирования | 1oo2 (встроенный) | Требует дополнительного модуля | 1oo2 (встроенный) | Требует дополнительного модуля |
| MTBF | ≥1 000 000 часов | ≥800 000 часов | ≥900 000 часов | ≥700 000 часов |
| Ширина для монтажа | 45 мм | 35 мм | 100 мм | 50 мм |
ABB SC510 3BSE003832R1 выделяется балансом между функциональностью, надежностью и стоимостью:
- В отличие от Siemens S7-1200F, он имеет релейные выходы (более надежные для аварийных нагрузок) и встроенный режим 1oo2 (без дополнительных модулей);
- По сравнению с Rockwell GuardLogix 5580, он более компактный (45 мм vs. 100 мм) и дешевле, что делает его подходящим для средних систем безопасности (не требующих SIL 3);
- В сравнении с Schneider Electric Modicon M340F, он имеет больше входов/выходов (16 DI/8 DO vs. 12 DI/6 DO) и выше MTBF, что повышает надежность в долгосрочной эксплуатации.
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с требованиями SIL 2/PLd и работе в опасных зонах (ATEX) — выбирайте ABB SC510 3BSE003832R1, так как его сертификации полностью соответствуют этим требованиям, в отличие от контроллеров без ATEX (например, Siemens S7-1200F).
- Для интеграции с существующими системами ABB (AC 800M, SCADA) — ABB SC510 3BSE003832R1 обеспечивает плавающую интеграцию через PROFIBUS DP/EtherNet/IP, не требуя дополнительных драйверов.
- Для систем с ограниченным пространством в шкафу — компактность (45 мм) ABB SC510 3BSE003832R1 делает его предпочтительным, особенно по сравнению с крупными контроллерами Rockwell GuardLogix 5580.
-
Предостережения:
- Используйте только сертифицированные датчики безопасности: Подключение несертифицированных датчиков к ABB SC510 3BSE003832R1 может нарушить соответствие контроллера SIL 2/PLd — выбирайте датчики, сертифицированные по тем же стандартам (например, ABB light curtains с SIL 2).
- Не превышайте параметры выходов: Максимальный ток релейных выходов — 5 А (250 В АС). Для нагрузок с током >5 А (например, мощные аварийные клапаны) использу
