Описание
Начальное представление продукта

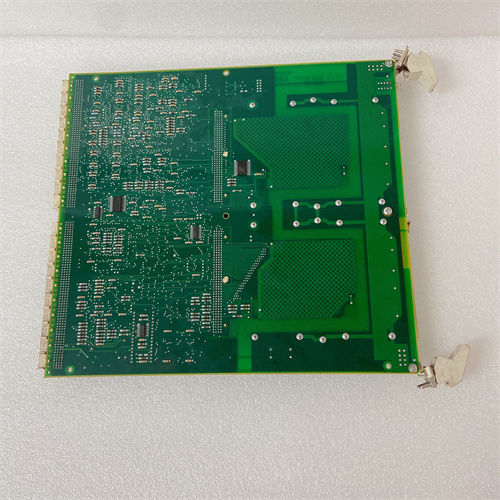

В линейке контроллерных компонентов ABB для систем автоматизации выделяется модуль логического управления — ABB SC510 3BSE003832R1 (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для обработки логических команд и координации работы периферийного оборудования в средних и мелких промышленных системах, являясь ключевым элементом для повышения эффективности и надежности производственных процессов.
Описание продукта
ABB SC510 3BSE003832R1 относится к категории логических модулей серии AC800M, разработанных для интеграции в автоматизированные комплексы ABB и совместимых с контроллерами других брендов. Он специализируется на выполнении функций дискретного управления (например, управление конвейерами, клапанами, насосами) и поддерживает стандартное программирование по IEC 61131-3 (языки Ladder Diagram, Function Block Diagram, Structured Text), что упрощает адаптацию под конкретные задачи.
Особенно важно отметить, что ABB SC510 3BSE003832R1 имеет высокую устойчивость к электромагнитным помехам (класс EN 61000-6-2) и выдерживает вибрации до 5 Гц, что гарантирует непрерывную работу даже в тяжелых промышленных условиях — например, на металлургических цехах, пищевых заводах или нефтегазовых объектах. Благодаря компактному дизайну (ширина 1 модуля DIN-рейки) и монтажу непосредственно в шкаф с контроллером ABB AC800M, ABB SC510 3BSE003832R1 не требует дополнительного пространства и упрощает интеграцию с существующим оборудованием.
Дополнительным преимуществом ABB SC510 3BSE003832R1 является поддержка диагностики в реальном времени — модуль передает данные о состоянии своих входов/выходов (например, обрыв цепи, перегрузка) в центральный контроллер, что позволяет операторам быстро локализовать неполадки и устранить их без длительных простоев.
Параметры продукта
Основные технические характеристики ABB SC510 3BSE003832R1:
- Напряжение питания: 24 В постоянного тока (диапазон допустимых значений: 19,2 В – 28,8 В), соответствует промышленным стандартам электрообеспечения.
- Количество дискретных входов/выходов: 16 дискретных входов (24 В DC, тип PNP/NPN, подходит для подключения сенсоров, лимитных выключателей) и 16 дискретных выходов (24 В DC, до 2 А на канал, для управления исполнительными механизмами — клапанами, насосами).
- Процессор: 32-битный микроконтроллер с тактовой частотой 100 МГц — обеспечивает быструю обработку логических команд (время цикла сканирования не более 1 мс при стандартной программе).
- Память: 512 КБ флеш-памяти (для хранения программы) и 256 КБ RAM (для оперативного хранения данных).
- Интерфейс с контроллером: Интеграция с ABB AC800M через внутреннюю шину PROFINET IRT — обеспечивает низкую задержку передачи данных (менее 10 мс).
- Температурный диапазон эксплуатации: от -25 °C до +70 °C, подходит для суровых условий (холодные склады, нагретые цеха, открытые установки).
- Класс защиты корпуса: IP20 — защищает внутренние компоненты от пыли и предметов диаметром >12,5 мм.
- Защитные функции: Защита входов от перегрузки (максимальный ток 100 мА на канал) и выходов от короткого замыкания.
Преимущества и особенности
ABB SC510 3BSE003832R1 имеет ряд ключевых преимуществ, отличающих его от аналогичных логических модулей:
- Гибкость и масштабируемость: Большое количество входов/выходов (16/16) позволяет управлять несколькими устройствами одновременно, а поддержка модулей расширения серии AC800M позволяет увеличить количество каналов при необходимости — идеально для растущих производственных линий.
- Надежность в суровых условиях: Устойчивость к ЭМП и широкий температурный диапазон (-25 °C – +70 °C) делают ABB SC510 3BSE003832R1 подходящим для эксплуатации в средах, где другие модули могут терять стабильность (например, цехы с высоким уровнем пыли или переменными температурами).
- Простота программирования и обслуживания: Поддержка IEC 61131-3 позволяет инженерам использовать привычные языки программирования, а диагностика в реальном времени сокращает время поиска неполадок — операторы могут отслеживать состояние модуля через ПО ABB Control Builder.
- Полная интеграция с ABB системами: Совместимость с контроллером ABB AC800M и другими компонентами серии AC800M (аналоговые модули, коммуникационные модули) устраняет необходимость в дополнительных адаптерах или драйверах, снижая риск совместимых проблем.
- Низкие эксплуатационные затраты: Низкое энергопотребление (не более 300 мА при номинальном напряжении) и долгий срок службы (не менее 12 лет при соблюдении условий) снижают общую стоимость владения.
Примеры применения в отраслях
ABB SC510 3BSE003832R1 успешно используется в следующих отраслях:
- Пищевая промышленность: В линиях упаковки для управления конвейерами, роботами-пакетировщиками и системами разделения продуктов — дискретные выходы отправляют команды на запуск/остановку механизмов, а входы собирают данные о позиции продуктов от сенсоров.
- Металлургия: В цехах обработки металла для управления станками с ЧПУ и системами подачи сырья — модуль координирует работу насосов (подача охлаждающей жидкости) и клапанов (регулировка подачи металла), предотвращая перегрев станков.
- Логистика: В автоматизированных складах для управления системами хранения (AS/RS) и конвейерами — входы подключаются к датчикам положения товаров, а выходы управляют подъемными механизмами, оптимизируя время выдачи заказов.
- Промышленное водоподготовление: В станциях очистки воды для управления клапанами (открытие/закрытие фильтров) и насосами (подача воды в резервуары) — модуль реагирует на сигналы от датчиков уровня воды, поддерживая стабильный процесс очистки.
Сравнение с конкурентами
Сравнение ABB SC510 3BSE003832R1 с аналогичными логическими модулями (например, Siemens S7-1500 SM 323, Rockwell Allen-Bradley 1756-IB16/IQ16) демонстрирует его преимущества:
| Параметр | ABB SC510 3BSE003832R1 | Siemens S7-1500 SM 323 | Rockwell Allen-Bradley 1756-IB16/IQ16 |
|---|---|---|---|
| Количество I/O | 16 входов / 16 выходов | 8 входов / 8 выходов | 16 входов / 16 выходов |
| Температурный диапазон | -25 °C – +70 °C | 0 °C – +60 °C | -10 °C – +60 °C |
| Время цикла сканирования | ≤ 1 мс | ≤ 2 мс | ≤ 1,5 мс |
| Устойчивость к ЭМП | Класс EN 61000-6-2 | Класс EN 61000-6-3 | Класс EN 61000-6-2 |
| Совместимость с ABB ПЛК | Полная (AC800M) | Ограниченная | Ограниченная (требует адаптера) |
Хотя Rockwell 1756-IB16/IQ16 имеет такое же количество I/O, ABB SC510 3BSE003832R1 превосходит оба конкурента по температурному диапазону (поддерживает отрицательные температуры) и скорости обработки команд — это делает его более универсальным для сложных и суровых условий.
Советы по выбору
При выборе ABB SC510 3BSE003832R1 учитывайте следующие факторы:
- Размер системы управления: Если вам нужно управлять 10–16 исполнительными механизмами (клапанами, насосами) и собирать данные от нескольких сенсоров, количество I/O модуля полностью удовлетворит эти требования — нет необходимости в нескольких модулях.
- Условия эксплуатации: Для установок с температурой ниже 0 °C (например, холодные склады для пищевых продуктов) или выше 60 °C (нагретые цеха) ABB SC510 3BSE003832R1 подходит лучше, чем модели Siemens или Rockwell.
- Совместимость с существующим оборудованием: Если вы уже используете контроллер ABB AC800M, модуль интегрируется без дополнительных настроек — это сокращает время монтажа и снижает риск ошибок.
- Требования к скорости: Если процесс требует быстрой реакции на сигналы (например, управление конвейерами с высокой скоростью), время цикла сканирования ≤ 1 мс модуля обеспечит стабильную работу.
Предосторожности
- При монтаже: Отключите питание контроллера ABB AC800M перед установкой ABB SC510 3BSE003832R1 — подключение под напряжением может повредить внутреннюю шину контроллера или модуль.
- Подключение нагрузок: Не превышайте максимальный ток выходов (2 А на канал) — перегрузка может вызвать перегрев выходных транзисторов и выход модуля из строя. Для нагрузок с током >2 А используйте промежуточные реле.
- Защита от влаги: При эксплуатации в условиях высокой влажности (например, пищевая промышленность) установите модуль в герметичный шкаф с системой дезгуммирования — попадание влаги на контакты может привести к коррозии и неполадкам.
- Регулярная проверка: Каждый квартал проверяйте состояние входов/выходов через ПО ABB Control Builder — контролируйте наличие обрывов цепи или коротких замыканий, заменяйте поврежденные кабели вовремя.
SC510
