Описание

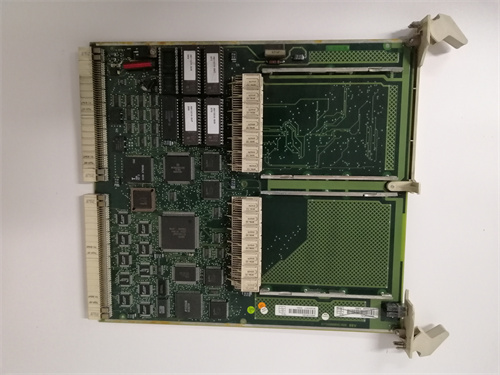

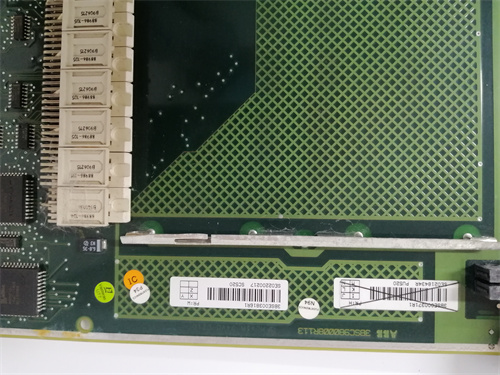

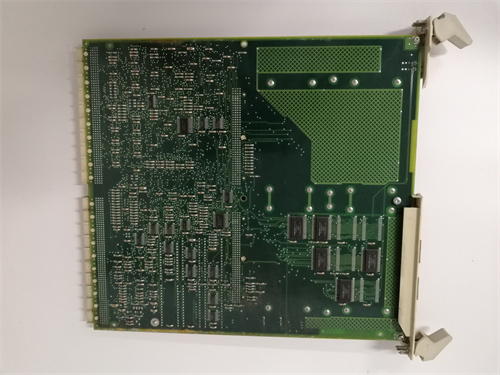

Общая информация о продукте ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 — это модуль ввода-вывода (I/O) для систем распределенного управления (DCS) ABB, разработанный для коллекции и преобразования аналоговых и дискретных сигналов от сенсоров и исполнительных устройств. Этот модуль выступает в роли связующего звена между полем оборудования и контроллерами, обеспечивая точность и надежность в передаче данных. Благодаря своей универсальности и устойчивости к внешним помехам ABB SC520 3BSE003816R1 идеально подходит для нефтегазовой промышленности, химии и энергетики, где даже малые искажения сигналов могут привести к сбоям в производственных процессах. Полная информация о ABB SC520 3BSE003816R1, включая руководства по настройке и спецификации, доступна на официальном ресурсе: [ссылка на ABB SC520 3BSE003816R1](здесь будет предоставлен ваша ссылка).
ABB SC520 3BSE003816R1 поддерживает как аналоговые (температура, давление, расход), так и дискретные (состояние клапанов, кнопок) сигналы, что делает его универсальным для различных типов оборудования. Модуль совместим с контроллерами ABB AC800M и системой 800xA, что упрощает его интеграцию в существующие DCS. Благодаря этому ABB SC520 3BSE003816R1 обеспечивает стабильное преобразование сигналов с высокой точностью, минимизируя риск ошибок в регулировке процессов.
Технические параметры ABB SC520 3BSE003816R1
Модуль ввода-вывода ABB SC520 3BSE003816R1 характеризуется следующими параметрами:
-
Тип устройства: Комбинированный I/O-модуль с поддержкой аналоговых и дискретных сигналов.
-
Аналоговые входы (AI):
- Количество каналов: 8 (изолированные друг от друга);
- Типы сигналов: 4–20 мА, 0–10 В, thermocouple (Т-тип, К-тип), RTD (Pt100);
- Точность: ±0,1% от полного диапазона (для 4–20 мА);
- Изоляция: 250 В AC между каналами и системой.
-
Дискретные входы (DI):
- Количество каналов: 16;
- Тип сигналов: DC (24 В);
- Время отклика: ≤1 мс;
- Защита: От короткого замыкания и обратной полярности.
-
Электрические характеристики:
- Питание: 24 В DC ±10%;
- Потребляемый ток: ≤300 мА;
- Защита от электромагнитных помех: Соответствует EN 61326-1 (класс Industrial).
-
Конструктивные параметры:
- Тип монтажа: На шасси контроллера AC800M или DIN-рейка (35 мм);
- Габариты: 120 × 80 × 60 мм (ширина × высота × глубина);
- Температурный диапазон работы: 0 °C до +60 °C;
- Степень защиты: IP20 (для монтажа в электрошкафу).
-
Функциональные возможности:
- Самодиагностика: Контроль состояния каналов и индикация ошибок (LED-индикаторы);
- Изоляция каналов: Электрическая изоляция для предотвращения искажений сигналов;
- Обновление данных: Частота 10 кГц (для аналоговых сигналов).
Преимущества и особенности ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 выделяется среди I/O-модулей благодаря следующим характеристикам:
- Универсальность: Поддержка различных типов сигналов (аналоговых, дискретных, термопар, RTD) позволяет использовать модуль в самых разных сценариях — от контроля температуры в реакторах до отслеживания состояния клапанов.
- Высокая точность: Точность ±0,1% для аналоговых сигналов гарантирует, что данные о давлении, расходе или температуре передаются без значимых искажений, что критично для химических и нефтегазовых процессов.
- Защита от помех: Электрическая изоляция каналов и устойчивость к электромагнитным интерференциям предотвращают искажения сигналов от двигателей, трансформаторов или других промышленных устройств.
- Легкость интеграции: Совместимость с контроллерами ABB AC800M и 800xA сокращает время наладки, так как не требуется дополнительных адаптеров или настроек.
Примеры применения ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 используется в сферах, где требуется точная коллекция данных:
- Н нефтегазовые платформы: Сбор данных от датчиков давления в трубопроводах (аналоговые сигналы 4–20 мА) и контроль состояния шлюзовых клапанов (дискретные сигналы) — модуль передаёт информацию в контроллер AC800M, обеспечивая своевременное регулирование давления.
- Химические заводы: Контроль температуры в реакторах через термопары (Т-тип) и состояние насосов (дискретные входы) — ABB SC520 3BSE003816R1 гарантирует точность измерений, что важно для соблюдения рецептур синтеза.
- Теплые электростанции: Измерение расхода воды в котлах (аналоговые сигналы) и отслеживание состояния электродвигателей (дискретные сигналы) — модуль обеспечивает стабильную передачу данных, предотвращая перегрузки оборудования.
Сравнение с конкурентами
В сравнении с аналогами (например, Siemens SM 331, Emerson DeltaV I/O) ABB SC520 3BSE003816R1 имеет преимущества:
| Параметр сравнения | ABB SC520 3BSE003816R1 | Siemens SM 331 | Emerson DeltaV I/O |
|---|---|---|---|
| Точность аналоговых входов | ±0,1% | ±0,2% | ±0,15% |
| Количество дискретных входов | 16 | 8 | 16 |
| Изоляция каналов | 250 В AC | 500 В AC | 250 В AC |
ABB SC520 3BSE003816R1 предлагает лучшую точность аналоговых измерений и достаточную изоляцию, что делает его оптимальным для систем с высокими требованиями к надежности данных.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Совместимость с ABB DCS: Для систем AC800M и 800xA ABB SC520 3BSE003816R1 обеспечивает плавающую интеграцию, что сокращает время наладки и повышает стабильность.
- Многотипные сигналы: Если на объекте используются как аналоговые датчики (давление, температура), так и дискретные устройства (клапаны, кнопки), этот модуль заменяет несколько специализированных модулей, экономя пространство.
- Требования к точности: В химии и нефтегазовой промышленности его точность ±0,1% критична для предотвращения брака или аварий.
Меры предосторожности
- Защита от перепадов напряжения: Использовать стабильные источники питания 24 В DC — перепады могут искажать сигналы или повредить электронику.
- Регулярная проверка калибровки: Калибровать аналоговые каналы раз в 6 месяцев — с течением времени точность может снижаться из-за старения компонентов.
- Очистка контактов: Периодически проверять и чистить разъемы соединения — пыль или окисление могут привести к потере контакта.
- Контроль температуры: Устанавливать в зонах с эффективной вентиляцией — перегрев выше +60 °C снижает срок службы и точность измерений.
