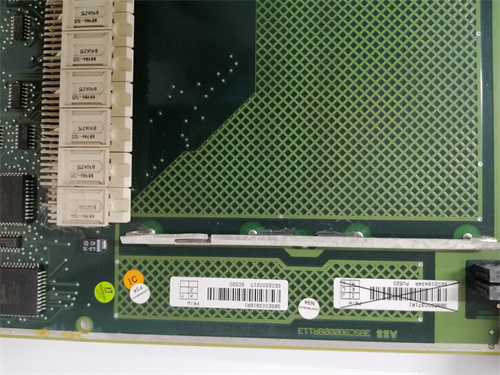

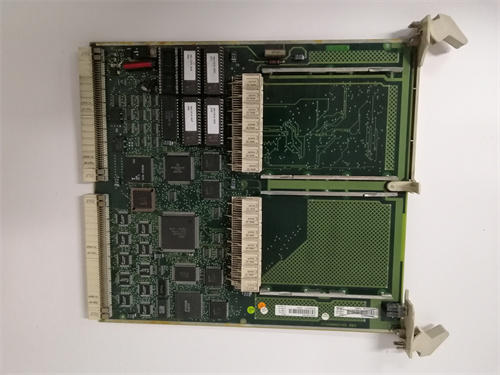

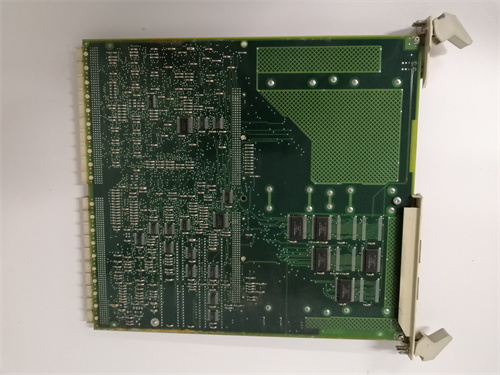

ABB SC520 3BSE003816R1

Описание

Общая информация о продукте ABB SC520 3BSE003816R1

Технические параметры ABB SC520 3BSE003816R1

• Тип устройства: Универсальный модуль ввода-вывода (аналогово-дискретный) для контроллеров ABB Advant OCS (серия Advant Master).

Параметры аналоговых каналов

• Количество аналоговых входов: 8 (дифференциальные, независимые);
  • Поддерживаемые сигналы: 4–20 мА (токовые), 0–10 В DC (напряжностные);
  • Точность измерения: ±0,1% от полного диапазона (при 25 °C ±5 °C);
  • Разрешение: 16 бит;
  • Время отклика: ≤1 мс;
• Количество аналоговых выходов: 4 (независимые);
  • Поддерживаемые сигналы: 4–20 мА (максимальная нагрузка 500 Ω), 0–10 В DC (Максимальная нагрузка 1 kΩ);
  • Точность вывода: ±0,2% от полного диапазона (при 25 °C ±5 °C);
  • Разрешение: 12 бит;
  • Время отклика: ≤0,5 мс.

Параметры дискретных каналов

• Количество дискретных входов: 16 (пассивные, 24 В DC);
  • Диапазон рабочих напряжений: 19,2–28,8 В DC;
  • Ток срабатывания: ≤7 мА;
  • Ток несущей нагрузки: ≤0,1 мА (защита от ложного срабатывания);
  • Время отклика: ≤1 мс;
• Количество дискретных выходов: 8 (транзисторные, N-канал);
  • Номинальное напряжение: 24 В DC;
  • Максимальный ток на канал: 0,5 А (постоянный режим);
  • Максимальный ток на группу (4 канала): 2 А;
  • Время отклика: ≤0,5 мс.

Параметры питания и коммуникации

• Питание: От шасси контроллера ABB Advant OCS (24 В DC ±10%, потребляемый ток ≤0,4 А);
• Интерфейс с контроллером: Встроенная шина Advant OCS (скорость передачи данных до 1 Мбит/с, задержка ≤5 мс);
• Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (электромагнитная совместимость);
• Изоляция: 500 В DC между группами каналов и корпусом.

Конструктивные и эксплуатационные параметры

• Монтаж: Встраивание в шасси контроллера ABB Advant OCS (стандартный слот для I/O-модулей);
• Габариты: Ширина — 64 мм, высота — 130 мм, глубина — 190 мм (совместимо с другими модулями Advant Master);
• Вес: ≈350 г;
• Материал корпуса: Пластик с антистатическим покрытием (класс UL 94 V0 по горючести);
• Степень защиты (IP): IP20 (для работы внутри шасси контроллера);
• Температурный диапазон работы: -20 °C до +60 °C;
• Индикаторы: LED-индикаторы для каждого канала (зеленый — сигнал в норме, красный — ошибка канала).

Преимущества и особенности ABB SC520 3BSE003816R1

1. Универсальность подключения: Сочетание 8 аналоговых (8 вх./4 вых.) и 16 дискретных (16 вх./8 вых.) каналов позволяет интегрировать разные типы оборудования (датчики температуры, кнопки, регулирующие клапаны) в одну систему — экономя место в шасси контроллера и снижая стоимость по сравнению с использованием отдельных аналоговых и дискретных модулей.
2. Высокая точность и быстрая реакция: Точность аналоговых входов ±0,1% и время отклика ≤1 мс гарантируют надежную передачу данных от чувствительных датчиков (например, в химических реакторах, где дельта давления 0,1 бар критична), а быстрый отклик дискретных выходов (≤0,5 мс) обеспечивает мгновенное управление исполнителями (например, экстренное остановление конвейера).
3. Защита от помех и переvoltaжа: Изоляция по группам каналов (500 В DC) предотвращает передачу электромагнитных помех от мощных устройств (например, двигателей, трансформаторов) и защищает ABB SC520 3BSE003816R1 от повреждения при коротком замыкании в внешних цепях — критично для нефтегазовых или металлургических объектов.
4. Совместимость с ABB экосистемой: Оптимально интегрируется с контроллерами ABB Advant OCS, модулями питания ABB D685A1156U01, контакторами ABB 4LA41100102V1.2 KB2 и кабелями ABB 12556917-738385 RADOX GKW — обеспечивая согласованную работу всей автоматизированной системы без совместимых проблем.
5. Простота диагностики: LED-индикаторы ошибок для каждого канала и поддержка диагностики через шасси контроллера позволяют операторам быстро локализовать проблему (например, красный индикатор на дискретном входе указывает на обрыв провода к кнопке) — минимизируя время простоя оборудования.

Примеры применения ABB SC520 3BSE003816R1

1. Автоматизированные линии сборки автомобилей: Контроль позиции деталей и управления роботами — ABB SC520 3BSE003816R1 считывает аналоговые сигналы от 4 датчиков расстояния (4–20 мА) через аналоговые входы и дискретные сигналы от 8 фотoelectricных датчиков (24 В DC) через дискретные входы. Через аналоговые выходы модуль регулирует скорость 2 роботов (4–20 мА), а через дискретные — управляет 6 контакторами конвейеров (24 В DC). При отклонении позиции детали (сигнал от датчика расстояния) модуль мгновенно корректирует скорость робота или останавливает конвейер.
2. Нефтегазовые компрессорные станции: Мониторинг давления и температуры — аналоговые входы ABB SC520 3BSE003816R1 подключены к 6 датчикам давления (4–20 мА) и 2 датчикам температуры (0–10 В DC) компрессоров. Дискретные входы принимают сигналы от 4 датчиков уровня масла (24 В DC), а дискретные выходы управляют 3 сигнальными лампами аварии (24 В DC). При превышении давления или температуры модуль отправляет сигнал в контроллер ABB Advant OCS и включает красную лампу аварии, предотвращая повреждение компрессора.
3. Химические реакторные установки: Управление подачей реагентов и контроль уровня — аналоговые выходы модуля регулируют 4 клапана подачи реагентов (4–20 мА), а аналоговые входы считывают сигналы от 2 датчиков уровня реактора (4–20 мА) и 2 датчиков pH (0–10 В DC). Дискретные входы подключены к 3 кнопкам оператора (старт/стоп/авария), а дискретные выходы — к 2 контакторам насосов (24 В DC). При достижении оптимального уровня реагента ABB SC520 3BSE003816R1 автоматически закрывает клапан и останавливает насос, поддерживая стабильные параметры реакции.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

• Сложные системы с разными типами сигналов: Если ваша установка требует подключения как аналоговых (датчики температуры/давления), так и дискретных (кнопки, контакторы) устройств, ABB SC520 3BSE003816R1 с универсальными каналами — оптимальный выбор, экономящий место в шасси и бюджет.
• Процессы с высокими требованиями к точности: Для химических, нефтегазовых или фармацевтических производств, где требуется точное измерение и управление (например, контроль pH или давления), высокая точность аналоговых входов (±0,1%) делает модуль предпочтительным по сравнению с аналогами.
• Интеграция с ABB Advant OCS: Если ваша система работает на контроллерах ABB Advant OCS, ABB SC520 3BSE003816R1 обеспечивает плагинтеграцию через встроенную шину — без настройки внешних драйверов и задержек в передаче данных.

Меры предосторожности

• Проверка совместимости сигналов: Перед подключением убедитесь, что тип сигнала (ток/напряжение) и диапазон соответствуют поддерживаемым модулем (например, не подключайте 0–20 мА датчик к входу, настроенному на 0–10 В DC) — несоответствие приведет к повреждению канала.
• Ограничение тока на выходах: Не превышайте максимальный ток на дискретный выход (0,5 А) или группу (2 А) — перегрузка может привести к перегреву транзисторов и выходу из строя модуля.
• Монтаж и заземление: Устанавливайте модуль только в шасси контроллера ABB Advant OCS и обеспечьте правильное заземление корпуса — отсутствие заземления снижает эффективность изоляции и увеличивает риск влияния ЭМП.
• Периодическая калибровка: Раз в год проводите калибровку аналоговых каналов через ПО ABB Control Builder Advant — это поддерживает точность измерения и предотвращает искажения сигналов со временем.
