Описание

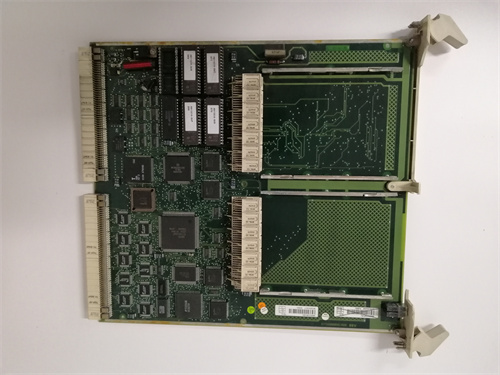

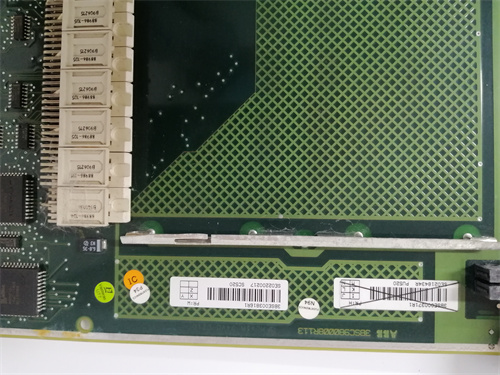

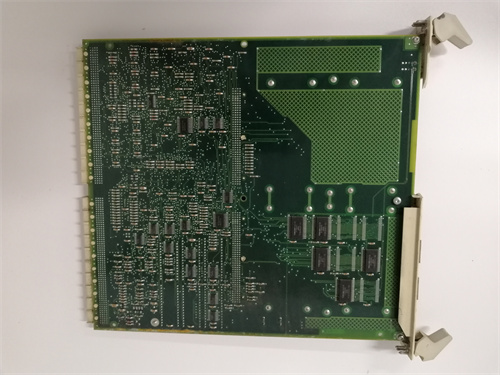

Общая информация о продукте ABB SC520 3BSE003816R1
Первым делом необходимо отметить, что ABB SC520 3BSE003816R1 — это оригинальный контроллер безопасности (Safety PLC) для систем автоматизации ABB AC 800M DCS, предназначенный для реализации критических функций безопасности (аварийное останавливание, защита от превышения лимитов параметров) в нефтегазе, химической промышленности и пищевой промышленности. Данный компонент критически важен для предотвращения травматизма персонала и повреждения оборудования, так как он соответствует стандарту SIL 3 (IEC 61508), поддерживает дуплексную архитектуру и полную интеграцию с экосистемой ABB, предотвращая ложные срабатывания и неотключение при аварии.
ABB SC520 3BSE003816R1 активно интегрируется в системы ABB AC 800M, работая в паре с модулями цифровых входов безопасности ABB DI810 3BSE008510R1 и панелями оператора ABB PP835 3BSE042236R1. Детальное описание, техническая документация и условия поставки ABB SC520 3BSE003816R1 доступны на официальной странице продукта: [ссылка на ABB SC520 3BSE003816R1] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам EN 61000-6-4 и IEC 61511, ABB SC520 3BSE003816R1 становится предпочтительным выбором для модернизации старых систем безопасности ABB или комплектации новых автоматизированных установок с высокими требованиями к безопасности.
Технические параметры ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 имеет технические характеристики, оптимизированные для надежности и безопасности:
-
Параметры контроллера и памяти:
- Тип процессора: 32-битный RISC-процессор (частота 400 МГц) — для быстрой обработки алгоритмов безопасности;
- Объем памяти:
- Оперативная память (RAM): 256 МБ (для временного хранения данных процессов);
- Постоянная память (Flash): 512 МБ (для хранения конфигурации, программ безопасности);
- Поддерживаемые языки программирования: Function Block Diagram (FBD), Structured Text (ST), Ladder Logic — соответствие стандарту IEC 61131-3 (с расширениями для безопасности);
- Максимальное количество подключаемых модулей I/O: 32 модуля (цифровые/аналоговые, только для систем безопасности).
-
Архитектура и безопасность:
- Архитектура: Дуплексная (две независимые цепочки процессора, памяти и коммуникаций) — данные обрабатываются в обе цепочки, результат принимается только при совпадении;
- SIL-классификация: SIL 3 (IEC 61508, IEC 61511) — для функций с высочайшими требованиями к безопасности;
- Время между отказами (MTBF): ≥ 15 000 000 часов (по данным ABB, при работе в номинальных условиях);
- Защитные функции:
- Контроль целостности программы (CRC-32) — выявление искажений кода безопасности;
- Автоматическая синхронизация данных между цепочками (разрыв синхронизации вызывает аварийное состояние);
- Мониторинг времени выполнения (Watchdog Timer) — отключение при зависании процессора;
- Защита от несанкционированного доступа (парольная авторизация, уровни прав доступа).
-
Коммуникационные параметры:
- Встроенные интерфейсы:
- 2 порта Ethernet (10/100 Мбит/с, RJ45) — для связи с ПО конфигурации и внешними системами безопасности;
- 1 порт Serial (RS-485) — для локального обслуживания и диагностики;
- 1 интерфейс для шасси ABB AC 800M (Profinet IRT) — для синхронизации с основным DCS;
- Поддерживаемые протоколы: PROFINET IRT (для безопасной связи с модулями I/O), Modbus TCP (для передачи данных в HMI);
- Латентность передачи сигналов: ≤ 10 мс (для критических команд аварийного останова).
- Встроенные интерфейсы:
-
Механические и эксплуатационные параметры:
- Габариты: 140 × 180 × 40 мм (ширина × глубина × высота);
- Вес: 约 500 г;
- Тип монтажа: Врезной в шасси ABB AC 800M (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: -20 °C до +60 °C — адаптирован к промышленным цехам;
- Диапазон хранения: -40 °C до +85 °C;
- Требуемое питание: 24 В DC ±15% (потребляемый ток ≤ 200 мА).
Преимущества и особенности ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 сочетает в себе уникальные преимущества, которые отличают его от аналогичных контроллеров безопасности:
- Дуплексная архитектура и SIL 3: Поддержка двух независимых цепочек гарантирует, что ABB SC520 3BSE003816R1 не выполняет ошибочные команды. В химическом цехе при срабатывании датчика газового утечки контроллер обрабатывает сигнал в обе цепочки — только при совпадении результатов отправляется команда на аварийное закрытие шлюзовых клапанов, предотвращая выброс токсичных газов.
- Легкая интеграция с ABB AC 800M: ABB SC520 3BSE003816R1 автоматически синхронизируется с основным DCS AC 800M при запуске, конфигурация через ПО ABB Control Builder M занимает не более 30 минут. Инженеры могут быстро загрузить программу FBD для защиты реактора (ограничение температуры и давления) и запустить тест дуплексной работы, не требуя внешнего оборудования.
- Широкая поддержка модулей I/O и протоколов: Поддержка 32 модулей I/O и PROFINET IRT делает ABB SC520 3BSE003816R1 универсальным для разных сценариев. В нефтегазовой установке контроллер подключается к 16 модулям ABB DI810 (для сигналов датчиков положения клапанов) и 8 модулям аналоговых входов (для измерения давления), обеспечивая комплексную защиту трубопроводов.
- Устойчивость к промышленным помехам: Работоспособность в диапазоне -20/+60 °C и защита EMC делают ABB SC520 3BSE003816R1 подходящим для пыльных нефтяных площадей или влажных пищевых заводов. Контроллер продолжает стабильно работать, даже при сильных электромагнитных помехах от компрессоров или насосов.
Примеры применения ABB SC520 3BSE003816R1
ABB SC520 3BSE003816R1 находит широкое применение в системах ABB AC 800M:
- Химическая промышленность (реакторный зал): В зале ABB SC520 3BSE003816R1 управляет 10 модулями ABB DI810 (сигналы кнопок аварийного останова) и 4 модулями аналоговых входов (измерение температуры реактора, 0–300 °C). При превышении температуры > 280 °C контроллер обрабатывает сигнал в обе цепочки и отправляет команду на остановку подачи реагентов за 8 мс, предотвращая взрыв реактора.
- Нефтегазовая установка (компрессорная станция): В станции ABB SC520 3BSE003816R1 мониторит 8 датчиков вибрации компрессоров (через аналоговые модули) и 6 датчиков давления газа. При вибрации > 5 мм/с или давлении > 10 МПа контроллер запускает аварийное останавливание компрессора и открывает сбросной клапан, предотвращая разрушение корпуса.
- Пищевая промышленность (цех упаковки): В цехе ABB SC520 3BSE003816R1 защищает операторов от травм: 12 датчиков фотоэкрана (подключены к модулям DI810) отслеживают присутствие человека в зоне работы конвейера. При попадании руки в зону контроллер останавливает конвейер за 5 мс, предотвращая травму.
Сравнение с конкурентами
ABB SC520 3BSE003816R1 выгодно отличается от аналогичных контроллеров безопасности от ведущих конкурентов (Siemens, HIMA):
| Параметр сравнения | ABB SC520 3BSE003816R1 | Аналог Siemens (Siemens S7-1500F) | Аналог HIMA (HIMA F35) |
|---|---|---|---|
| Архитектура | Дуплексная (2 цепочки) | Дуплексная (2 цепочки) | Триплексная (3 цепочки) |
| SIL сертификация | SIL 3 | SIL 3 | SIL 3 |
| Максимальное количество модулей I/O | 32 | 24 | 64 |
| Латентность команды | ≤ 10 мс | ≤ 15 мс | ≤ 5 мс |
| Совместимость | ABB AC 800M DCS | Siemens SIMATIC S7-1500 | HIMA HIMatrix |
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с ABB AC 800M: Прежде чем приобрести ABB SC520 3BSE003816R1, убедитесь, что он поддерживается вашей версией DCS AC 800M (≥ v6.0) и модулями I/O (например, ABB DI810 3BSE008510R1). Информация о совместимости доступна в документации на [ссылка на ABB SC520 3BSE003816R1] или через техническую поддержку ABB.
- Оцените требования к SIL и количеству I/O: Если ваша система требует SIL 3 и подключения > 24 модулей I/O, ABB SC520 3BSE003816R1 — оптимальный выбор; для простых систем (SIL 2, < 16 модулей) можно рассмотреть контроллеры с более низкими характеристиками.
- Приобретайте оригинал: Для гарантии SIL 3 и безопасности покупайте ABB SC520 3BSE003816R1 только у авторизованных дилеров ABB — подделки имеют низкий MTBF (< 8 млн часов) и не поддерживают дуплексную синхронизацию, что может привести к авариям.
Предостережения
- Не используйте с несовместимыми DCS или модулями: ABB SC520 3BSE003816R1 разработан для ABB AC 800M — использование с Siemens S7-1500 или HIMA HIMatrix приведет к несовместимости и неработе функций безопасности.
- Регулярно тестируйте дуплексную работу: Каждый квартал запускайте тест синхронизации цепочек через Control Builder M — расхождения между цепочками должны устраняться немедленно, чтобы не нарушить безопасность.
- Осуществляйте монтаж при отключенном питании: При установке или замене ABB SC520 3BSE003816R1 отключите питание шасси AC 800M — это предотвращает электроудар и повреждение дуплексных цепей.
- Архивируйте конфигурацию и логи: Каждый месяц архивируйте программу безопасности и логи событий — архив поможет расследовать причины аварий и восстановить систему в случае сбоя.
