Описание
Общая характеристика продукта

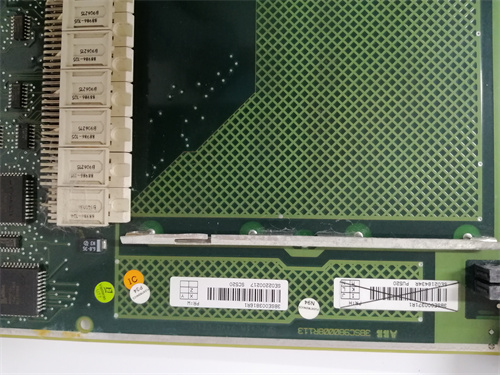

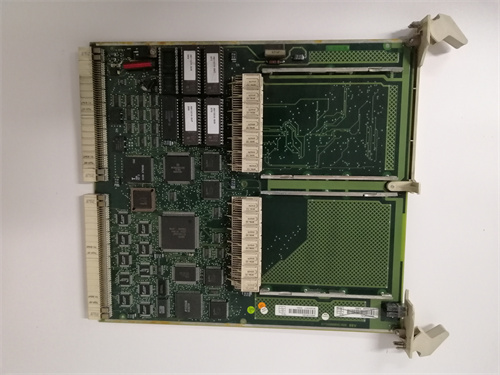

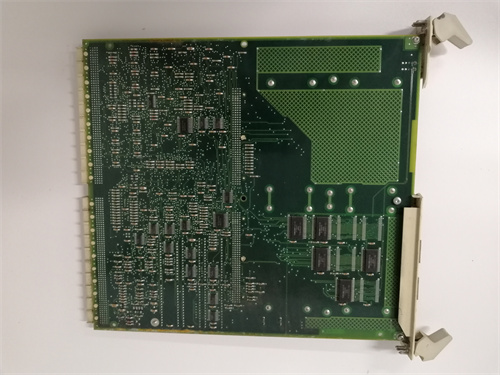

Первым делом рассмотрим промышленный контроллер безопасности (Safety PLC) ABB — модель SC520M 3BSE016237R1, предназначенный для управления и защиты критически важных процессов, где нарушение безопасности может привести к повреждению оборудования или опасности для персонала. Это устройство относится к серии ABB AC 800M Safety и широко применяется в нефтегазовой промышленности (контроль реакторов, трубопроводов высокого давления), химической промышленности (управление системами аварийного сброса) и энергетике (защита турбин и котлов ТЭС), где требуется соответствие международным стандартам безопасности SIL 2 (Safety Integrity Level).
ABB SC520M 3BSE016237R1 представляет собой модульный контроллер с поддержкой до 8 безопасных входов/выходов (SIL 2) и интеграцией с обычными модулями I/O ABB PFSK152 3BSE018877R1. Он работает на основе дуплексной архитектуры (активный/резервный канал), что гарантирует непрерывность работы при отказе одного канала — критично для систем, где остановка может вызвать аварии (например, сброс давления в реакторе).
Особенно стоит отметить, что ABB SC520M 3BSE016237R1 поддерживает программное формирование безопасных функций (например, “аварийная остановка”, “ограничение давления”) через ПО ABB Control Builder Safety, а также регулярную самодиагностику (проверка входов/выходов, коммуникаций) с формированием сообщений об ошибках. Также ABB SC520M 3BSE016237R1 имеет компактную конструкцию для монтажа на рельс DIN и класс защиты IP20, что делает его подходящим для установки в шкафы управления ABB DSSB140 48980001-P. Полную информацию о ABB SC520M 3BSE016237R1, включая схемы подключения безопасных цепей и процедуры сертификации SIL 2, можно найти по ссылке: [ссылка на продукт ABB SC520M 3BSE016237R1] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB SC520M 3BSE016237R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB SC520M 3BSE016237R1]):
-
Характеристики безопасности и архитектуры:
- Уровень безопасности (SIL): Поддерживает SIL 2 по стандарту IEC 61508 (для одиночной конфигурации) и SIL 3 (при дуплексной конфигурации);
- Архитектура: Дуплексная (2 из 2D — два активных канала с сравнением данных);
- Время восстановления (MTTR): ≤10 мин;
- Средняя частота неисправностей (MTBF): ≥1 000 000 часов;
- Тип сброса при ошибке: Автоматический (при исправлении неисправности) или ручной (по запросу).
-
Характеристики входов/выходов:
- Количество безопасных входов (DI Safety): 4 (DC 24 В, PNP/NPN, настраиваемые);
- Количество безопасных выходов (DO Safety): 4 (транзисторные, DC 24 В, максимальный ток 0.5 А/канал);
- Поддержка обычных I/O: Интеграция с модулями ABB PFSK152 (через шину PROFIBUS DP Safety);
- Время реакции на безопасный сигнал: ≤100 мс.
-
Коммуникационные и программные характеристики:
- Протоколы связи: PROFIBUS DP Safety (для безопасных данных), Modbus TCP (для мониторинга);
- Интерфейсы: 1 порт PROFIBUS DP Safety, 1 порт Ethernet (Modbus TCP), 1 порт USB (для программирования);
- ПО для программирования: ABB Control Builder Safety (версия 6.1 и выше);
- Поддерживаемые безопасные функции: Аварийная остановка (ESD), ограничение скорости/давления, защита от несанкционированного доступа.
-
Энергетические и эксплуатационные характеристики:
- Питание: DC 24 В ±10% (21.6–26.4 В);
- Потребляемый ток: ≤200 мА (для дуплексной конфигурации, без нагрузки);
- Температурный диапазон работы: -20 °C до +60 °C;
- Влажность: ≤95% (без конденсации);
- Класс защиты: IP20 (по стандарту IEC 60529);
- Тип монтажа: На рельс DIN (ширина 35 мм);
- Габариты: 45 × 120 × 150 мм (ширина × высота × глубина);
- Вес: ~350 г.
Преимущества и особенности
- Соответствие Высоким Стандартам Безопасности: ABB SC520M 3BSE016237R1 сертифицирован на SIL 2 (одинарная конфигурация) и SIL 3 (дуплексная), что позволяет использовать его в критически важных системах — например, в нефтегазовых трубопроводах, где требуется предотвратить утечку газа (аварийная остановка насосов при превышении давления). Стандарт IEC 61508 гарантирует, что контроллер соответствует международным требованиям к надежности.
- Дуплексная Архитектура для Непрерывности Работы: Дуплексная конструкция ABB SC520M 3BSE016237R1 (два активных канала) обеспечивает работу системы даже при отказе одного канала — данные из двух каналов сравниваются в реальном времени, и при расхождении контроллер автоматически переключается на резервный канал. Это критично для химических реакторов, где остановка процесса может привести к взрыву или выбросу токсичных веществ.
- Простота Программирования Безопасных Функций: ПО ABB Control Builder Safety для ABB SC520M 3BSE016237R1 предоставляет готовые блоки для создания безопасных функций (например, “аварийная остановка”, “ограничение температуры”) — инженеры не нужно писать код с нуля, а только настраивать параметры (например, порог давления для срабатывания). Это сокращает время программирования на 40–50% и снижает риск ошибок.
- Интеграция с Обычными Системами ABB: ABB SC520M 3BSE016237R1 легко интегрируется с модулями I/O ABB PFSK152, блоками питания ABB 500PSM02 и операторскими терминалами ABB TP853 3BSE018126R1. Например, сигналы от датчиков давления (подключенных к PFSK152) передаются в контроллер безопасности, а данные о состоянии системы отображаются на терминале TP853 — операторы могут отслеживать безопасные параметры в реальном времени и получать уведомления об ошибках.
- Регулярная Самодиагностика: ABB SC520M 3BSE016237R1 выполняет автоматическую диагностику входов/выходов, коммуникаций и самого контроллера каждые 100 мс. При обнаружении неисправности (например, неработающий входной канал) контроллер формирует сообщение об ошибке в операторский терминал и, при необходимости, активирует безопасную функцию (например, аварийную остановку). Это позволяет устранить неисправность до возникновения аварии.
Примеры применения в отраслях
Контроллер безопасности ABB SC520M 3BSE016237R1 широко используется в критически важных системах:
- Нефтегазовая промышленность ( трубопровод высокого давления): Контроль аварийной остановки (ESD) — ABB SC520M 3BSE016237R1 в дуплексной конфигурации (SIL 3) подключен к датчикам давления и температуры трубопровода (через модули PFSK152). При превышении давления >10 МПа контроллер активирует безопасные выходы, отключая насосы и закрывая шаровые клапаны — это предотвращает разрыв трубопровода и утечку нефти. Данные о состоянии системы передаются в операторский терминал TP853, а логи событий архивируются в контроллер ABB PM866A.
- Химическая промышленность (реактор для синтеза пластиков): Ограничение температуры и давления — 2 входных канала ABB SC520M 3BSE016237R1 подключены к датчикам температуры (максимальный порог 180 °C) и давления (максимальный порог 5 МПа). При превышении порогов контроллер активирует систему аварийного сброса (открывает клапан выпуска пара) и отключает подачу реагентов. Дуплексная архитектура гарантирует, что система сработает даже при отказе одного канала контроллера.
- Энергетика (турбина ТЭС мощностью 500 МВт): Защита от превышения скорости — ABB SC520M 3BSE016237R1 подключен к датчику скорости турбины (максимальный порог 3200 об/мин). При превышении скорости контроллер отправляет сигнал на остановку турбины и закрытие клапана подачи пара, предотвращая разрушение роторов. Сигналы о состоянии турбины отображаются на операторском терминале TP853, а данные передаются в центральный контроллер AC 800M для анализа.
Сравнение с конкурентами
Сравним ABB SC520M 3BSE016237R1 с аналогичными контроллерами безопасности (Siemens SIMATIC S7-1500F, Rockwell Allen-Bradley GuardLogix 5580, Schneider Electric Modicon M340 Safety).
| Параметр | ABB SC520M 3BSE016237R1 | Siemens S7-1500F | Rockwell GuardLogix 5580 |
|---|---|---|---|
| Уровень SIL | SIL 2 (одинарная), SIL 3 (дуплексная) | SIL 2 (одинарная), SIL 3 (дуплексная) | SIL 2 (одинарная), SIL 3 (дуплексная) |
| Архитектура | Дуплексная (2 из 2D) | Одинарная/дуплексная (по выбору) | Дуплексная (1 из 2) |
| Количество безопасных I/O | 4DI/4DO | 8DI/4DO | 16DI/8DO |
| Протоколы связи | PROFIBUS DP Safety, Modbus TCP | PROFINET Safety, Modbus TCP | EtherNet/IP Safety, DeviceNet Safety |
| Совместимость с ABB | Полная (PFSK152, TP853, PM866A) | Ограниченная (требует шлюзы) | Ограниченная (требует шлюзы) |
| MTBF | ≥1 000 000 часов | ≥800 000 часов | ≥900 000 часов |
ABB SC520M 3BSE016237R1 выделяется более высоким MTBF (≥1 000 000 часов) по сравнению с Siemens S7-1500F (≥800 000 часов), что означает большую надежность в долгосрочной работе — критично для систем, где ремонт сложен (например, трубопроводы в труднодоступных районах). Также ABB SC520M 3BSE016237R1 имеет полную совместимость с оборудованием ABB, в отличие от конкурентов, которые требуют дополнительных шлюзов для интеграции с модулями PFSK152 или терминалами TP853. Дуплексная архитектура 2 из 2D у ABB также обеспечивает более высокую безопасность, чем схема 1 из 2 у Rockwell.
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с требованиями SIL 3 (например, нефтегазовые реакторы, турбины ТЭС) — выбирайте ABB SC520M 3BSE016237R1 в дуплексной конфигурации: он обеспечивает SIL 3 и высокую надежность (MTBF ≥1 000 000 часов), что лучше, чем Siemens S7-1500F с MTBF ≥800 000 часов.
- При интеграции с существующими системами ABB (PFSK152, TP853, PM866A) — ABB SC520M 3BSE016237R1 не требует дополнительных шлюзов, в отличие от контроллеров Siemens или Rockwell. Это сокращает затраты на оборудование и время настройки.
- Для систем с ограниченным пространством в шкафу — компактные габариты ABB SC520M 3BSE016237R1 (45 × 120 × 150 мм) делают его предпочтительным, так как он занимает меньше места на рельсе DIN, чем Rockwell GuardLogix 5580 (60 × 150 × 200 мм).
Детали по выбору доступны по ссылке: [ссылка на продукт ABB SC520M 3BSE016237R1]. -
Предостережения:
- Используйте только сертифицированное ПО: Программирование ABB SC520M 3BSE016237R1 через неофициальные версии ABB Control Builder Safety может привести к нарушению SIL-классификации и неработе безопасных функций. Используйте только ПО, загруженное из официального портала ABB.
- Не изменяйте параметры безопасности без авторизации: Изменение SIL-класса, порогов срабатывания или архитектуры контроллера без разрешения сертифицированного инженера может привести к неконформантности с стандартами IEC 61508 и увеличить риск аварии.
- Регулярно проверяйте дуплексную конфигурацию: При использовании ABB SC520M 3BSE016237R1 в дуплексной схеме проверяйте синхронизацию каналов каждую неделю — расхождение данных между каналами может привести к ложному срабатыванию безопасной функции. Используйте диагностические утилиты в ПО Control Builder Safety для проверки.
- Обеспечьте стабильное питание: Падение напряжения ниже 21.6 В DC может привести к отключению контроллера и нарушению работы безопасных цепей. Используйте блоки питания с резервным источником (например, ABB 500PSM02 с батареей) для поддержания стабильного напряжения.
