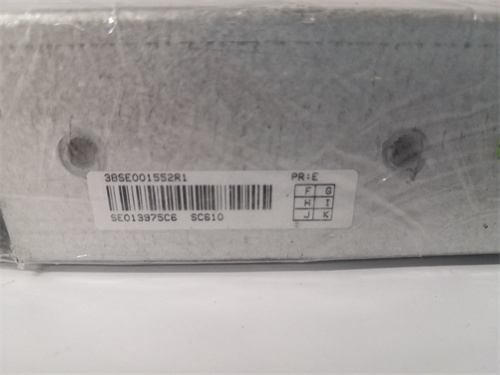

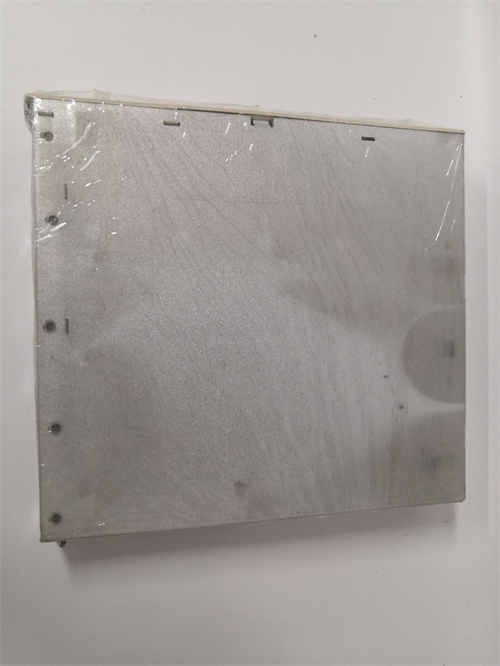

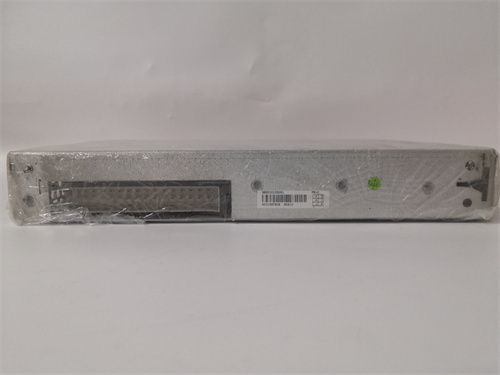

ABB SC610

Описание

Общая информация о продукте ABB SC610

Технические параметры ABB SC610

• Тип устройства: Контроллер безопасности с двойной архитектурой, линейки ABB SIL, соответствует требованиям SIL 2/3 по стандарту IEC 61508.

Параметры функциональные и безопасные

• Архитектура: 2-out-of-2D (два независимых процессора с двойной проверкой результатов);
• Уровень безопасности (SIL): SIL 2 для систем с одноканальной конфигурацией, SIL 3 для систем с резервным каналом (по IEC 61508/IEC 61511);
• Количество входов/выходов:
  • Входы безопасности: 16 цифровых входов (24 В DC, тип PNP/NPN — настраиваемые);
  • Выходы безопасности: 8 силовых выходов (2 А/канал, 24 В DC/230 В AC) + 4 сигнальных выходов (для информирования);
• Время реакции: ≤100 мс (для обработки сигнала и отправки команды);
• Поддерживаемые устройства безопасности: Световые барьеры, датчики положения, кнопки аварийной остановки, двери безопасности (с контактами замка).

Параметры коммуникаций и надежности

• Коммуникационные интерфейсы:
  • 2 портa Profinet Safety (IEC 61158, скорость 100 Мбит/с, для связи с безопасными I/O-модулями);
  • 1 порт Modbus TCP Safety (IEC 61158, для интеграции с DCS/SCADA);
  • 1 порт RS485 (Modbus RTU, для локальной конфигурации);
• Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
• Средне время между опасными отказами (MTTFd): >100 000 часов (по IEC 61508, для входных/выходных каналов);
• Время восстановления (MTTR): ≤1 час (при наличии запасных компонентов);
• Температурный диапазон работы: -10 °C до +55 °C (относительная влажность ≤95%, без конденсации).

Параметры конструкции и конфигурации

• Питание: 24 В DC (диапазон 19,2–28,8 В DC), двойное питание для повышения надежности;
• Габариты: 120 мм × 180 мм × 80 мм (ширина × высота × глубина);
• Вес: ≈1,2 кг;
• Индикаторы: Светодиодные (состояние питания, работы процессоров, аварии, связь);
• Конфигурация: Через ПО ABB Safety Builder (совместимо с Windows 10/11, поддержка создания логики безопасности, тестирования, архивации событий);
• Сертификации: IEC 61508 (SIL 2/3), IEC 61511 (для процессорной промышленности), CE, UL, CSA.

Преимущества и особенности ABB SC610

1. Соответствие высоким уровням SIL: Поддержка SIL 2/3 по стандарту IEC 61508/IEC 61511 делает ABB SC610 подходящим для критических систем, где допустима вероятность опасного отказа не более 10⁻⁷ на час (SIL 3). Двойная архитектура 2-out-of-2D гарантирует, что одиночный сбой процессора не приведет к отказу системы или ложной команде на остановку — это критично для производств с высокими требованиями к безопасности (например, химические реакторы, атомные электростанции).
2. Быстрая время реакции: Время реакции ≤100 мс позволяет ABB SC610 мгновенно реагировать на опасные ситуации (например, проникновение в опасную зону, превышение давления) и остановить оборудование до возникновения травм или повреждений. В отличие от контроллеров с временем реакции >500 мс, он минимизирует риск ущерба и повышает безопасность персонала.
3. Гибкая интеграция с промышленными системами: Поддержка Profinet Safety и Modbus TCP Safety позволяет ABB SC610 интегрироваться с безопасными I/O-модулями, DCS и SCADA-системами (например, ABB Symphony Plus, Siemens WinCC) без дополнительных шлюзов. Это обеспечивает единый интерфейс для мониторинга и управления как системами безопасности, так и производственными процессами, упрощая работу операторов.
4. Удобство конфигурации и диагностики: ПО ABB Safety Builder предоставляет графический интерфейс для создания логики безопасности (с использованием функций типа “AND”, “OR”, “каскадная остановка”) и тестирования системы без отключения оборудования. Встроенная система архивации событий записывает все безопасные события (дата, время, тип аварии) с точностью до миллисекунд, что упрощает расследование инцидентов и соответствие требованиям регуляторов.
5. Высокая отказоустойчивость и долговечность: Двойное питание, защищенные входы/выходы и использование высококачественных компонентов (например, промышленные микроконтроллеры ABB) обеспечивают MTTFd >100 000 часов — это означает, что среднее время между опасными отказами превышает 11 лет. Это снижает затраты на обслуживание и замену компонентов, а также гарантирует стабильную работу системы в течение всего срока эксплуатации.

Примеры применения ABB SC610

1. Химический завод (реакторный комплекс): В заводе по производству опасных химикатов ABB SC610 контролирует безопасность реактора для синтеза хлора. Контроллер мониторит сигналы от 3 датчиков давления (критический предел 10 МПа), 2 датчиков температуры (максимальная температура 150 °C) и 1 двери безопасности (запрет открытия реактора при работе). При превышении давления >10 МПа ABB SC610 отправляет команду на открытие клапана сброса и остановку подачи реагентов, снижая давление в реакторе за 200 мс. Одновременно контроллер передает данные об инциденте в DCS ABB Symphony Plus, где оператор видит детали аварии и может принять корректирующие меры. Соответствие SIL 3 гарантирует, что вероятность неотключения системы при опасном состоянии не превышает 10⁻⁷ на час.
2. Энергетика (турбина газовой электростанции): В ГЭС с мощностью 200 МВт ABB SC610 обеспечивает безопасность турбины. Контроллер обрабатывает сигналы от 4 датчиков скорости турбины (максимальная скорость 3600 об/мин), 2 датчиков вибрации (предел 5 мм/с) и 2 кнопок аварийной остановки. При превышении скорости >3600 об/мин ABB SC610 мгновенно отправляет команду на закрытие клапана подачи газа и активацию тормозной системы, останавливая турбину за 500 мс. Благодаря двойной архитектуре, даже при сбое одного процессора контроллер продолжает работать, предотвращая полный отказ системы и остановку электростанции.
3. Пищевая промышленность (линия термической обработки): В молочном заводе ABB SC610 контролирует безопасность печи для пастеризации молока (температура 72 °C, время выдержки 15 секунд). Контроллер мониторит сигналы от 2 датчиков температуры печи и 1 датчика уровня молока (запрет работы печи при низком уровне). При падении температуры <72 °C ABB SC610 останавливает конвейер с молоком и активирует сигнальную лампу, предотвращая выпуск непастеризованного продукта. ПО ABB Safety Builder позволяет инженерам настраивать логику безопасности (например, задержка остановки конвейера на 10 секунд для сброса оставшейся молоки) и тестировать систему без остановки производства.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Критические системы с требованиями SIL 2/3: Для химических реакторов, турбин электростанций или штамповочных прессов — ABB SC610 с архитектурой 2-out-of-2D и MTTFd >100 000 часов обеспечивает максимальную надежность, в то время как контроллеры с архитектурой 1-out-of-2 имеют более высокую вероятность опасных отказов.
2. Проекты с интеграцией в ABB системы: Если автоматизированная система использует DCS ABB Symphony Plus или другие ABB компоненты — ABB SC610 полностью совместим с ними через Profinet Safety/Modbus TCP Safety, не требуя дополнительных шлюзов или адаптеров. Это упрощает установку и настройку, а также гарантирует единый стиль управления.
3. Приложения с требованием быстрой реакции: Для систем, где требуется остановка оборудования за <200 мс (например, световые барьеры на прессах, датчики скорости турбин) — ABB SC610 с временем реакции ≤100 мс подходит идеально, в то время как контроллеры с более длительной задержкой увеличивают риск травм.
4. Удобство конфигурации и обслуживания: Для заводов с ограниченными ресурсами по обучению персонала — ПО ABB Safety Builder с графическим интерфейсом упрощает создание логики безопасности и диагностику, в то время как платные системы (TIA Portal, Studio 5000) требуют дополнительных затрат и обучения.

Меры предосторожности

1. Двойное питание: Подключайте ABB SC610 к двум независимым источникам питания (например, два блок питания 24 В DC) — это предотвращает отказ контроллера при сбое одного источника и поддерживает работоспособность системы безопасности.
2. Регулярная проверка и тестирование: Проверяйте работоспособность ABB SC610 и подключенных устройств безопасности (световые барьеры, кнопки аварийной остановки) не реже 1 раза в месяц с использованием ПО ABB Safety Builder. Тестирование должно включать проверку реакции контроллера на искусственные аварии (например, нарушение светового барьера) и архивацию результатов.
3. Ограничение доступа к конфигурации: Назначьте права доступа к ПО ABB Safety Builder только авторизованному персоналу (инженерам по безопасности) — это предотвращает несанкционированное изменение логики безопасности, которое может привести к снижению уровня SIL или ложным сбоям.
4. Компатимость устройств безопасности: Используйте только устройства безопасности, сертифицированные для работы с контроллерами SIL 2/3 (например, световые барьеры ABB, кнопки Siemens) — несертифицированные устройства могут не соответствовать требованиям надежности и снизить уровень безопасности системы с ABB SC610.
