Описание
Описание продукта

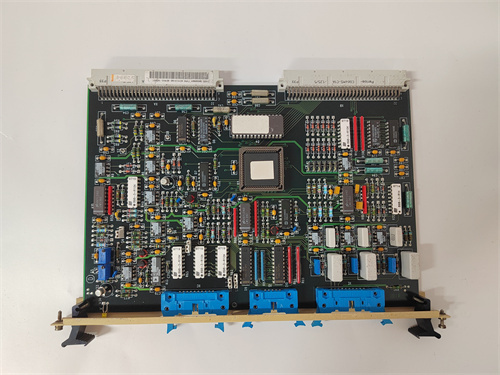

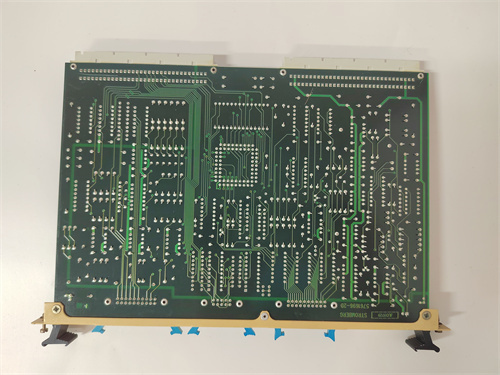

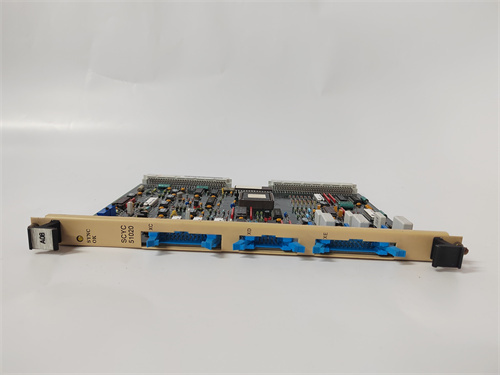

ABB SCYC51020 58052582H — это 16-канальный цифровой входной модуль (DI) с групповой гальванической изоляцией, разработанный для интеграции в систему DCS ABB Symphony Plus. Основная задача ABB SCYC51020 58052582H — собирать цифровые сигналы (статус «включено/отключено») от промышленных устройств: лимитных выключателей, фотоэлементов, датчиков положения, кнопок аварийного остановки и индикаторных ламп, преобразуя их в данные для контроллера Symphony Plus. Эти данные используются для мониторинга состояния оборудования (например, «дверь реактивного сосуда закрыта», «нагреватель включен») и запуска защитных алгоритмов (например, остановка турбины при превышении вибрации или отключение подачи топлива при неисправности датчика температуры).
Благодаря групповой изоляции (по 4 канала в группу, 250 В АС), ABB SCYC51020 58052582H защищает систему от перепадов потенциала между отдельными группами каналов и снижает влияние электромагнитных помех — критично для установок с высоковольтным оборудованием (например, трансформаторы в электростанциях, плавильные цеха в металлургии). Модуль ABB SCYC51020 58052582H поддерживает напряжение питания сигналов 24 В DC (стандарт для промышленных датчиков) и имеет задержку реакции ≤ 1 мс, что позволяет оперативно реагировать на изменения состояния оборудования — например, остановить конвейер за 1 мс при обнаружении некачественной детали или активировать аварийную систему при открытии опасной зоны.
Особенно важна роль ABB SCYC51020 58052582H в системах безопасности SIL 2 (по стандарту IEC 61508) — например, в защитных системах атомных электростанций (контроль состояния клапанов охлаждения) или в реактивных сосудах химических заводов (мониторинг закрытия люков доступа). Каждый канал ABB SCYC51020 58052582H имеет встроенную защиту от коротких замыканий и перегрева: при превышении допустимого тока (> 10 мА) модуль автоматически ограничивает ток или отключает группу каналов, предотвращая повреждение себя и подключенного оборудования.
Каждый ABB SCYC51020 58052582H проходит строгие заводские тесты на соответствие стандартам ABB и международным требованиям (IEC 61000-6-2 для EMC, IEC 61508 для SIL 2), включая проверку на термостойкость (-40 °C до +70 °C), вибрацию (до 5 г) и коррозию (атмосфера с высоким содержанием влаги или газов). Дополнительным преимуществом ABB SCYC51020 58052582H является компактный дизайн (ширина 40 мм), который позволяет монтировать несколько модулей в одном шасси Symphony Plus без перегрева, экономя пространство в шкафу управления.
ABB SCYC51020 58052582H поддерживает функции расширенной диагностики через программное обеспечение ABB Control Builder Plus: операторы могут отслеживать состояние каждой группы каналов (наличие сигнала, наличие короткого замыкания, исправность кабеля) и получать уведомления о неисправностях (например, обрыв кабеля к фотоэлементу, выход сигнала за пределы допустимого напряжения) в реальном времени. Это позволяет быстро локализовать проблемы и устранять их, сокращая время простоя процесса.
Модуль ABB SCYC51020 58052582H коммуницирует с контроллером Symphony Plus через избыточную шину DCS, что гарантирует непрерывную передачу данных даже при временных сбоях в сети — критически важно для систем с нулевым допуском к простою (например, котлы ТЭС, компрессорные станции газопроводов). Он также поддерживает функцию «горячего замены» (hot-swap) — модуль можно заменить в работающей системе без остановки контроллера или процесса, что минимизирует потери производства.
Технические параметры
- Тип модуля: 16-канальный цифровой входной модуль (DI) для ABB Symphony Plus DCS
- Электрические характеристики:
- Тип сигнала: Дифференциальные/однополярные цифровые сигналы (ON/OFF)
- Номинальное напряжение сигнала: 24 В DC (диапазон 18–30 В DC)
- Максимальный входной ток на канал: 10 мА (постоянный режим)
- Уровни сигнала: Лог. 0 (≤ 5 В), Лог. 1 (≥ 11 В)
- Защитные функции:
- Защита от коротких замыканий (токовое ограничение до 15 мА на группу каналов)
- Защита от электромагнитных помех (соответствует EN 61000-6-2)
- Изоляция: Групповая гальваническая изоляция 250 В АС (4 канала в группу)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси ABB Symphony Plus)
- Габариты (Ш×В×Г): 40 × 180 × 120 мм
- Питание: Питается от шасси ABB Symphony Plus (24 В DC, текущий расход ≤ 120 мА)
- Сертификации: IEC 61508 (SIL 2), ATEX (Zone 2), IECEx, UL 508, CE
- Совместимость: Контроллеры ABB Symphony Plus (S+ 800, S+ 600), программное обеспечение ABB Control Builder Plus, промышленные датчики с выходом 24 В DC.
Преимущества и особенности
- Групповая изоляция для устойчивости: Изоляция 250 В АС по группам каналов делает ABB SCYC51020 58052582H устойчивым к перепадам потенциала и электромагнитным помехам, что критично для высоковольтных установок (АТЭС, плавильные цеха).
- Уровень безопасности SIL 2: Сертификация IEC 61508 (SIL 2) подтверждает возможность использования модуля в системах с требованиями к снижению опасных сбоев — например, защита турбин или реактивных сосудов.
- Экстремальная термостойкость: Работа в диапазоне -40 °C до +70 °C позволяет использовать ABB SCYC51020 58052582H в северных регионах (нефтегазовые объекты Севера) или жарких цехах (металлургия).
- Горячее заменение: Возможность замены модуля без остановки процесса снижает время простоя, важное для объектов с нулевым допуском к простою (энергетика, нефтегаз).
- Легкая диагностика: Автоматическое выявление неисправностей (короткое замыкание, обрыв кабеля) через Control Builder Plus ускоряет устранение проблем, сокращая потери производства.
Примеры применения в отраслях
- Энергетика (АТЭС): В атомных электростанциях ABB SCYC51020 58052582H собирает сигналы от датчиков состояния клапанов охлаждения (открыт/закрыт) и лимитных выключателей (уровень воды в резервуаре). При обнаружении неисправности (клапан не закрывается) модуль передаёт сигнал в контроллер Symphony Plus, который активирует аварийную систему остановки реактора, предотвращая перегрев.
- Нефтегазовая отрасль: На компрессорных станциях газопроводов ABB SCYC51020 58052582H контролирует сигналы от датчиков вибрации (аварийное остановление компрессора при превышении 5 г) и фотоэлементов (детекция утечки газа). Данные передаются в SCADA-систему, позволяя операторам своевременно реагировать на аномалии и избежать взрыва.
- Металлургия: В цехах прокатки стали ABB SCYC51020 58052582H собирает сигналы от датчиков положения листа стали (синхронизация движения с валами прокатки) и кнопок оператора (остановка линии при обнаружении брака). Модуль обеспечивает непрерывность процесса и предотвращает повреждение оборудования.
- Химическая промышленность: В реактивных сосудах для производства пластиков ABB SCYC51020 58052582H собирает сигналы от датчиков закрытия люков (запуск реакции только при полностью закрытых люках) и индикаторов исправности нагревателей. Это гарантирует безопасность персонала и предотвращает выброс токсичных веществ.
Сравнение с конкурентами
Сравним ABB SCYC51020 58052582H с аналогичными 16-канальными цифровыми входными модулями для DCS — Siemens S7-400 SM 421 и Honeywell TDC 3000 DI Module:
| Параметр | ABB SCYC51020 58052582H | Siemens S7-400 SM 421 | Honeywell TDC 3000 DI Module |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Изоляция | Групповая (4 канала, 250 В АС) | Групповая (8 каналов, 250 В АС) | Групповая (8 каналов, 250 В АС) |
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Температурный диапазон | -40 °C – +70 °C | 0 °C – +60 °C | -20 °C – +65 °C |
| Горячее заменение | Да | Нет | Да |
| Сертификация ATEX | Да (Zone 2) | Нет | Да (Zone 2) |
| Цена (примерная) | Средняя | Высокая | Средняя |
Преимущество ABB SCYC51020 58052582H — это более широкий температурный диапазон (-40 °C – +70 °C) и мелкая группа изоляции (4 канала), что делает его подходящим для экстремальных условий и снижает влияние сбоя одной группы на остальные каналы. Кроме того, модуль идеально интегрируется с ABB Symphony Plus, что критично для существующих пользователей ABB в энергетике и нефтегазе.
Рекомендации по выбору
- Выбирайте ABB SCYC51020 58052582H, если используете систему DCS ABB Symphony Plus — модуль гарантирует идеальную совместимость и стабильную работу с существующей инфраструктурой, без адаптеров.
- Остановитесь на ABB SCYC51020 58052582H, если ваша система работает в экстремальных температурах (-40 °C – +70 °C) — например, северные нефтегазовые объекты или жаркие металлургические цеха.
- Учтите требования к безопасности: для систем SIL 2 (защита турбин, реактивных сосудов) ABB SCYC51020 58052582H является合规ным решением, в то время как Siemens SM 421 только SIL 1.
- Для опасных зон ATEX Zone 2 (нефтегаз, химия) ABB SCYC51020 58052582H подходит лучше, чем Siemens SM 421, благодаря соответствующей сертификации.
Меры предосторожности
- Проверка питания: Перед подключением ABB SCYC51020 58052582H убедитесь, что напряжение сигналов соответствует 18–30 В DC — использование другого напряжения приведет к повреждению каналов.
- Подключение полярности: Соблюдайте правильную полярность при подключении датчиков — неправильное соединение может привести к ложным сигналам (например, индикатор «сигнал есть» при отсутствии датчика).
- Охлаждение: В условиях температуры > 65 °C обеспечьте принудительную охлаждение шкафа с ABB SCYC51020 58052582H (вентиляторы) — перегрев снижает стабильность работы модуля.
- Регулярная диагностика: Проверяйте состояние каналов через Control Builder Plus — аномалии (например, постоянный сигнал «Лог. 1» без подключения датчика) могут указывать на неисправность модуля или кабеля.
- Обновление прошивки: При использовании поддерживающих модификаций Symphony Plus обновляйте прошивку ABB SCYC51020 58052582H через официальное ПО ABB — это исправляет ошибки и улучшает совместимость с новыми версиями DCS.
