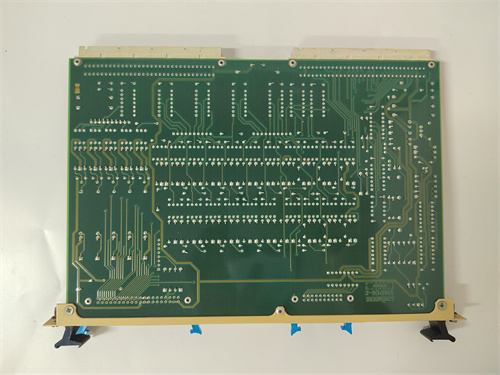

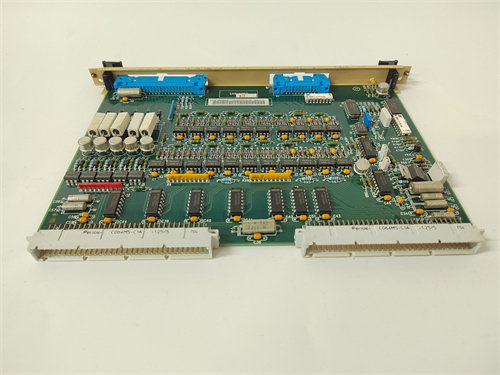

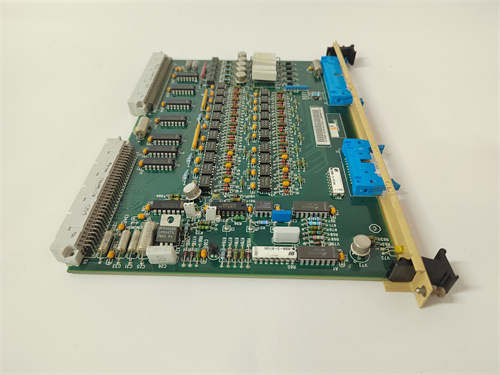

ABB SCYC51204 63912476C

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики цифровых выходов:
  • Количество каналов: 12 (независимые, транзисторные, открытый коллектор);
  • Тип напряжения: DC 24 В ±10% (21.6–26.4 В);
  • Максимальный ток на канал: 0.5 А;
  • Максимальный суммарный ток по всем каналам: 3 А;
  • Время реакции (включение/отключение): ≤1 мс;
  • Защитные функции: Защита against короткого замыкания (ток ограничение ≤0.7 А), защита against перегрузки (отключение при токе >0.6 А);
  • Индикаторы: LED для каждого канала (зеленый — выход включен, выключен — выход отключен).
• Коммуникационные характеристики:
  • Протокол связи: Modbus RTU (RS485);
  • Скорость передачи: 1200–115200 бод (настраиваемая через DIP-switch);
  • Количество остановок (адресов): 1–32 (настраиваемый адрес на шине RS485);
  • Параметры связи: Бит четности (None, Even, Odd), стоп-биты (1, 2) — настраиваемые;
  • Изоляция между шиной RS485 и выходами: 2500 В АС (на 1 мин).
• Энергетические характеристики:
  • Питание: DC 24 В ±10% (21.6–26.4 В);
  • Потребляемый ток (без нагрузки на выходы): ≤50 мА;
  • Изоляция между питанием и выходами: 500 В АС (на 1 мин).
• Конструктивные и эксплуатационные характеристики:
  • Тип монтажа: На рельс DIN (ширина 35 мм);
  • Габариты: 35 × 105 × 120 мм (ширина × высота × глубина);
  • Вес: ~180 г;
  • Класс защиты: IP20 (по стандарту IEC 60529);
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: ≤95% (без конденсации);
  • Срок службы (MTBF): ≥500 000 часов.

Преимущества и особенности

• Много Каналов и Индивидуальная Защита: ABB SCYC51204 63912476C с 12 выходными каналами позволяет управлять большим количеством исполнительных механизмов (например, 8 клапанов и 4 реле на линии упаковки) без необходимости покупки дополнительных модулей. Каждый канал имеет индивидуальную защиту against короткого замыкания — при сбое одного канала остальные продолжают работать (в отличие от модулей с общей защитой, где сбой одного канала отключает весь модуль).
• Быстрый Отклик и Стабильная Работа: Время реакции ≤1 мс у ABB SCYC51204 63912476C гарантирует быструю реакцию на команды контроллера — критично для систем с требованием к оперативности (например, конвейер для сортировки товаров, где нужно быстро включать/отключать подъемники при определении товара). Стабильная работа в диапазоне температур -20 °C до +60 °C также позволяет использовать модуль в холодных цехах (например, холодные склады пищевых продуктов) или теплых теплицах.
• Гибкая Коммуникация с Контроллерами ABB: Поддержка Modbus RTU по RS485 у ABB SCYC51204 63912476C обеспечивает надежную связь с контроллерами ABB AC 800M, PM866A и операторскими терминалами ABB TP853 3BSE018126R1. Например, в автоматизированной теплице контроллер PM866A отправляет команды через ABB SCYC51204 63912476C на включение клапанов полива и вентиляторов, а модуль передает статус каждого выхода обратно в контроллер — операторы могут отслеживать работу на терминале TP853 и получать уведомления при сбое.
• Простота Настройки и Детектирования Ошибок: Настройка адреса и параметров Modbus RTU у ABB SCYC51204 63912476C выполняется через DIP-switch — не требуется подключение к ПК или специализированное ПО. LED-индикаторы каждого канала позволяют быстро определить неисправный канал (не горит зеленый LED — выход отключен или имеет сбой), что сокращает время диагностики и восстановления работы.
• Компактность и Экономия Пространства: Маленькие габариты (35 × 105 × 120 мм) и монтаж на рельс DIN делают ABB SCYC51204 63912476C идеальным для установки в плотно заполненные шкафы управления. Модуль занимает всего 1 место на рельсе DIN, в то время как аналогичные модули с 12 каналами конкурентов часто требуют 2 места. Это экономит пространство для других компонентов (например, блоков питания ABB 500PSM02 или модулей входов ABB AIM0006 2RCA021397A0001F).

Примеры применения в отраслях

• Пищевая промышленность (линия упаковки шоколадных батончиков): Управление исполнительными механизмами — 6 каналов ABB SCYC51204 63912476C подключены к приводам конвейера (включение/отключение сегментов), 4 канала — к клапанам подачи упаковочной пленки, 2 канала — к реле сигнальных ламп (“Готово”, “Авария”). Контроллер ABB AC 800M отправляет команды через Modbus RTU: при появлении батончика на датчике — включить сегмент конвейера, при достижении упаковочного положения — включить клапан пленки. При перегрузке привода модуль отключает соответствующий канал (защита against короткого замыкания) и передает статус ошибки в контроллер.
• Сельское хозяйство (автоматизация теплицы для выращивания помидоров): Управление системами полива и вентиляции — 5 каналов ABB SCYC51204 63912476C подключены к клапанам полива (по одному на каждый ряд помидоров), 4 канала — к вентиляторам, 2 канала — к нагревателям, 1 канал — к реле системы опрыскивания. Контроллер PM866A получает данные от датчиков влажности (подключенных к модулю AIM0006) и отправляет команды в ABB SCYC51204 63912476C: при влажности <40% — включить клапаны полива на 10 минут, при температуре >30 °C — включить вентиляторы.
• Логистика (автоматизированный конвейер для сортировки посылок): Управление подъемниками и разделителями — 8 каналов ABB SCYC51204 63912476C подключены к подъемникам (по одному на каждый направление доставки), 4 канала — к разделителям посылок. Контроллер AC 800M получает данные о назначении посылки (считанные сканером) и отправляет команду в ABB SCYC51204 63912476C на включение соответствующего подъемника. Время реакции ≤1 мс гарантирует, что подъемник включается быстро, и посылка не сбивается с траектории.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с контроллерами ABB (AC 800M, PM866A) — выбирайте ABB SCYC51204 63912476C за счет полной совместимости с протоколом Modbus RTU и отсутствия необходимости в шлюзах. Это сокращает затраты и время настройки по сравнению с модулями Siemens или Rockwell.
  2. При работе в холодных условиях (<0 °C) — ABB SCYC51204 63912476C с диапазоном -20 °C до +60 °C подойдет лучше, чем Siemens SIMATIC ET 200SP (0 °C до +55 °C), который может работать нестабильно при отрицательных температурах.
  3. Для систем с 8–12 исполнительными механизмами — ABB SCYC51204 63912476C с 12 каналами является оптимальным выбором: он не требует лишних каналов (как у модулей с 16 каналами) и экономит место в шкафу.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB SCYC51204 63912476C].
• Предостережения:
  1. Не превышайте максимальный ток на каналы и суммарный ток: Подключение нагрузки с током >0.5 А на один канал или >3 А по всем каналам приведет к перегреву транзисторов и выходу ABB SCYC51204 63912476C из строя. Используйте промежуточные реле (например, ABB YYT107A) для управления нагрузками с током >0.5 А.
  2. Настройте уникальный адрес на шине RS485: При использовании нескольких ABB SCYC51204 63912476C в одной сети Modbus RTU присвойте каждому модулю уникальный адрес (1–32). Совпадение адресов вызовет конфликт в передаче данных и сбои в работе системы.
  3. Используйте экранированные кабели для RS485: Для снижения электромагнитных помех при передаче данных через Modbus RTU используйте экранированные кабели (тип Cat5e SF/UTP) и подключите экран к заземлению только с одного конца. Неправильное подключение кабеля может привести к искажению сигнала и потере команд.
  4. Регулярно проверяйте индикаторы LED: Раз в месяц проверяйте состояние LED-индикаторов каждого канала — нерабочий индикатор (не горит при включенном выходе) может сигнализировать о сбое транзистора или контакта. Раннее обнаружение неисправности поможет избежать остановки всего производства.
