Описание

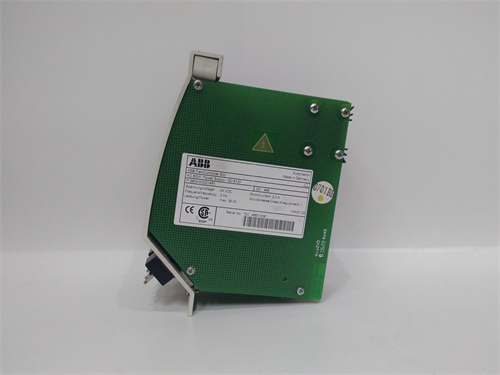

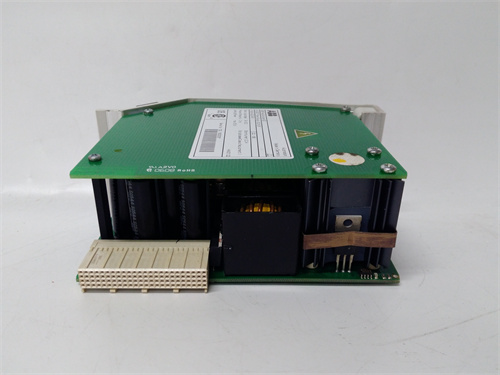

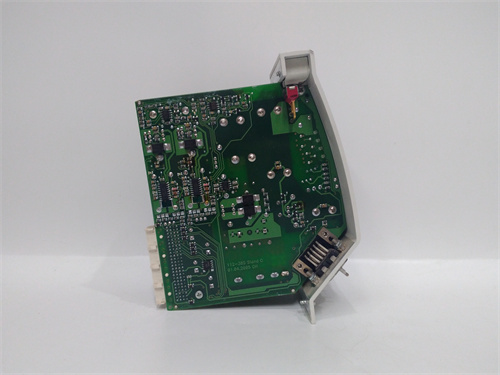

Общая характеристика продукта: ABB SD802F
Технические параметры ABB SD802F
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Сигнальный дискриминатор (модуль дискретных сигналов), серии ABB Relion 670 |
| Параметры входов | • Количество входов: 8 (дискретные, двунаправленные)
• Тип сигнала: DC (18–30 В DC) • Пороговое напряжение: 20 В DC (настраиваемое 15–25 В DC) • Время реакции: ≤1 мс (при сигнале ≥порогового значения) • Изоляция: 2500 В АС (между входами, входами/землей) • Фильтрация помех: 0.1–10 мс (настраиваемое) |
| Параметры выходов | • Количество выходов: 4 (релейные контакты, нормально разомкнутые/закрытые — настраиваемые)
• Максимальный ток на выход: 5 А (при 250 В АС, 30 В DC) • Время срабатывания: ≤2 мс • Защита: От короткого замыкания (автоматическое отключение при токе >7 А) |
| Коммуникация | • Протоколы: IEC 61850-8-1 (MMS), IEC 61850-9-2 (SV) — опционально, Modbus RTU/TCP
• Интерфейсы: Ethernet (RJ45, 10/100 Mbps), RS485 (для Modbus RTU) • Синхронизация времени: SNTP, IRIG-B (опционально) • Хранение событий: ≥1000 событий (с отметкой времени с точностью ±1 мс) |
| Эксплуатационные параметры | • Рабочая температура: -25 °C – +70 °C
• Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Класс защиты: IP40 (при монтаже в шасси ABB Relion 670) |
| Конструктивные параметры | • Тип монтажа: В шасси ABB Relion 670 (670-AA1, 670-AA2)
• Габариты (Ш×В×Г): 60 мм × 180 мм × 120 мм • Вес: ~0.3 кг • Материал корпуса: Алюминиево-магниевый сплав (antikоррозийный) • Индикаторы: LED на каждом входе/выходе (состояние сигнала), LED общая (питание, ошибка, коммуникация) |
| Совместимые системы | • Программное обеспечение: ABB PCM600 (конфигурация, диагностика)
• SCADA: ABB Ability System 800xA, сторонние системы поддерживающие IEC 61850 • Модули Relion 670: ABB AI801F (аналоговый вход), ABB AO801F (аналоговый выход), ABB DI801F (дополнительный дискретный вход) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 60255-1. |
Преимущества и особенности ABB SD802F
-
Высокая скорость реакции и точная дискриминация сигналов
Время реакции ≤1 мс и настраиваемая фильтрация помех делают ABB SD802F идеальным для систем защиты, где задержка в обработке сигнала может привести к авариям. В отличие от сигнальных модулей Siemens 7KG9303 (время реакции ≤3 мс) или Rockwell 1756-IB16 (фильтрация помех только 1–5 мс), ABB SD802F обеспечивает более быструю и точную обработку сигналов, снижая риск ложных срабатываний реле защиты.
-
Интеграция с цифровыми субстанциями (IEC 61850)
Поддержка протокола IEC 61850 позволяет интегрировать ABB SD802F в современные цифровые подстанции, передавая данные о событиях в SCADA в реальном времени с точностью времени ±1 мс. В отличие от модулей, поддерживающих только Modbus (ограниченная передача метаданных), ABB SD802F соответствует требованиям современной энергетики к цифровизации и прозрачности процессов.
-
Гибкая конфигурация и универсальность
Конфигурация через ABB PCM600 (настройка порогов, логика выходов, фильтрация) делает ABB SD802F универсальным для разных сценариев — от защиты трансформаторов до контроля распределительных щитов. В отличие от фиксированных сигнальных модулей (без настройки параметров), ABB SD802F адаптируется к изменениям в схеме установки без замены оборудования.
-
Высокая надежность и защита от внешних воздействий
Двойная изоляция 2500 В АС и класс защиты IP40 (в шасси) защищают ABB SD802F от высоковольтных пробоев и пыли, что критично для эксплуатации в подстанциях. В отличие от модулей с изоляцией 1500 В АС (риск пробоя при перепадах напряжения) или классом защиты IP20 (чувствительность к пыли), ABB SD802F увеличивает срок службы и снижает частоту ремонтов.
Примеры применения ABB SD802F
- Энергетическая подстанция: Защита трансформатора распределения
На 110/10 кВ подстанции ABB SD802F обрабатывает сигналы от 4 реле защиты трансформатора (реле дифференциальное, реле перегрузки, реле температуры, реле напряжения) и управляет 2 запорными ключами (выходы):
- При аварии короткого замыкания в обмотке трансформатора реле дифференциальное отправляет сигнал 24 В DC на вход 1 ABB SD802F — модуль дискриминирует сигнал за 0.7 мс, активирует выход 1 для отключения верхнего запорного ключа и передаёт событие в SCADA через IEC 61850;
- Импульсные помехи от коммутации силовых кабелей (амплитуда 18 В DC, длительность 0.3 мс) фильтруются модулем (фильтр 0.5 мс) — не происходит ложного срабатывания реле и остановки трансформатора;
- Синхронизация времени через IRIG-B гарантирует, что события в ABB SD802F и других модулях Relion 670 отмечаются одинаковым временем, упрощая анализ аварий.
- Нефтегазовый комплекс: Контроль распределительных щитов
На нефтегазовой платформе ABB SD802F контролирует 6 распределительных щитов (сигналы от датчиков температуры щита, контактов автоматических выключателей) и управляет 3 вентиляторами охлаждения щитов (выходы):
- При превышении температуры в щите 1 до 55 °C датчик отправляет сигнал на вход 3 ABB SD802F — модуль активирует выход 2 для включения вентилятора; при снижении температуры до 40 °C сигнал прекращается, и вентилятор отключается;
- Разрыв кабеля к датчику щита 4 обнаруживается модулем (отсутствие сигнала >5 мс) — ABB SD802F активирует выход 4 для сигнализации ошибки на панели оператора и передает алерт в SCADA;
- Двойная изоляция входов защищает модуль от пробоев между силовыми цепями щита (10 кВ) и сигнальными цепями (24 В DC), предотвращая повреждение.
- Металлургический завод: Контроль силовых кабелей
На металлургическом заводе ABB SD802F обрабатывает сигналы от 8 датчиков износа силовых кабелей (датчики тока утечки, датчики температуры кабеля) и управляет 1 блоком сигнализации аварий:
- При увеличении тока утечки в кабеле 5 до 50 мА (аварийное значение) датчик отправляет сигнал на вход 5 ABB SD802F — модуль активирует выход 3 для включения аварийного звукового сигнала и передает данные в систему управления заводом;
- Высокая помехоустойчивость модуля гарантирует стабильную работу рядом с электродвигателями плавильных чанов (источники сильных ЭМП), не возникая искажений сигналов;
- Конфигурация через PCM600 позволяет изменить пороговое значение тока утечки (с 50 мА до 70 мА) при замене кабеля на более толстый, без физического изменения модуля.
Сравнение с конкурентами
| Параметр | ABB SD802F | Siemens 7KG9303-0AA00 | Rockwell 1756-IB16 |
|---|---|---|---|
| Количество входов/выходов | 8/4 | 8/4 | 16/0 |
| Время реакции входа | ≤1 мс | ≤3 мс | ≤2 мс |
| Протокол IEC 61850 | Да | Нет (только Modbus) | Нет (только EtherNet/IP) |
| Изоляция входов | 2500 В АС | 2000 В АС | 500 В АС |
| Класс защиты | IP40 (в шасси) | IP20 | IP20 |
| Стоимость (примерная) | Высокая | Средняя | Высокая |
