Описание

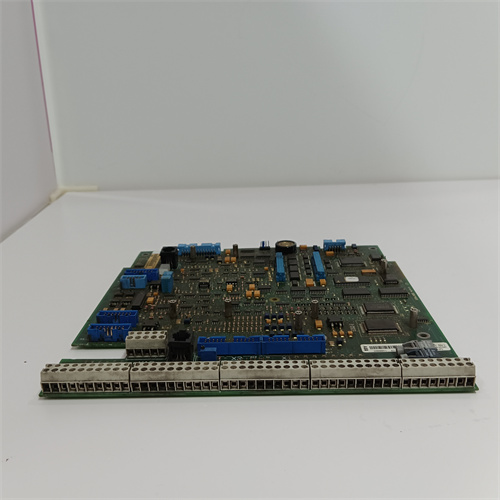

Общая характеристика продукта: ABB SDCS-AMC-CLAS2
Первым делом рассмотрим промышленный модуль коммуникации для инверторов ABB — ABB SDCS-AMC-CLAS2, относящийся к серии ABB DCS 800 (специализирующейся на расширенных коммуникационных возможностях для высокопроизводительных инверторных систем, используемых в металлургической, нефтегазовой, энергетической и тяжелой промышленности). Это устройство служит интерфейсом между инверторами ABB (например, ACS 880, DCS 800) и верхними системами управления (SCADA, ПЛК, HMI), обеспечивая передачу данных о состоянии инвертора (ток, напряжение, скорость, температура), команд управления (старт/стоп, регулировка скорости) и событиями (аварии, предупреждения) через стандартные промышленные протоколы. ABB SDCS-AMC-CLAS2 выделяется высокой надежностью, гибкой поддержкой протоколов и синхронизацией с системами реального времени, становясь ключевым элементом для проектов, где требуется централизованное управление и мониторинг множества инверторных приводов (например, линии прокатки металла, насосные станции, вентиляционные системы промышленных цехов).
ABB SDCS-AMC-CLAS2 гарантирует стабильную и быструю коммуникацию даже в условиях высоких электромагнитных помех и перегрузки сети: например, на металлургическом заводе ABB SDCS-AMC-CLAS2 подключен к 4 инвесторам ACS 880, управляющим приводами линии прокатки стального листа. Модуль передает данные о скорости каждого привода (с точностью ±0.1%) и температуре силовых блоков в центральную SCADA-систему через протокол PROFINET, а также получает команды на синхронизацию скоростей приводов — задержка передачи данных не превышает 1 мс, что критически важно для предотвращения деформации металла при прокатке. Благодаря galvanic изоляции 2500 В АЦП между инвертором и коммуникационным интерфейсом ABB SDCS-AMC-CLAS2 защищает верхние системы от шунтирующих токов, возникающих в силовых цепях инвертора, предотвращая повреждение ПЛК и SCADA-оборудования. Также ABB SDCS-AMC-CLAS2 поддерживает функцию самодиагностики: он контролирует состояние каналов коммуникации, связь с инвертором и исправность протоколов, а при выявлении неисправностей (например, разрыв связи с SCADA) отправляет сигнал предупреждения на инвертор, который автоматически переводит привод в безопасный режим (замедление до остановки).
Особенно стоит отметить, что ABB SDCS-AMC-CLAS2 легко интегрируется с инвесторами ABB DCS 800 и ACS 880 — достаточно подключить модуль к внутренней шине инвертора и настроить протокол через программное обеспечение ABB DriveComposer Pro, без необходимости в дополнительных адаптерах или модификациях оборудования. Поддержка нескольких протоколов (PROFINET, Modbus TCP, EtherNet/IP) также делает ABB SDCS-AMC-CLAS2 гибким решением — модуль может работать с различными системами управления, в том числе с оборудованием других брендов (например, ПЛК Siemens S7-1500, SCADA Wonderware). Полную информацию о ABB SDCS-AMC-CLAS2, включая технические спецификации, схемы подключения и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB SDCS-AMC-CLAS2] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB SDCS-AMC-CLAS2
Технические характеристики ABB SDCS-AMC-CLAS2 соответствуют стандартам IEC 61800-7 (для коммуникации в приводных системах) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль коммуникации для инверторов ABB DCS 800/ACS 880 |
| Поддерживаемые протоколы | • Основные: PROFINET IRT (для реального времени), Modbus TCP, EtherNet/IP • Дополнительные: PROFIBUS DP (по настройке через драйвер), Ethernet/IP DLR (для кольцевых топологий) • Скорость передачи: 100 Мбит/с (полу Duplex), 1000 Мбит/с (полу Duplex — для PROFINET IRT) |
| Интерфейсы | • Сетевые: 2 × Ethernet-RJ45 (для подключения к SCADA/ПЛК, поддержка топологий “линия”, “кольцо”) • Подключение к инвертору: Внутренняя шина ABB DCS 800 (коннектор типа Micro-Fit 3.0) • Диагностические: 1 × RS232 (для локальной настройки через PC) |
| Производительность коммуникации | • Задержка передачи данных: ≤1 мс (для PROFINET IRT, при передаче 100 байт) • Количество поддерживаемых инверторов: До 8 инверторов per модуль (при использовании шинной топологии) • Объем передаваемых данных: До 1000 тегов (параметров инвертора) per секунду |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между инвертором и сетевыми интерфейсами) • Защита от электромагнитных помех: Согласно EN 61000-6-2 (класс A) — защита от ESD ±15 кВ, импульсных помех ±2 kV • Защита от перегрузки сети: Автоматическое отключение сетевого интерфейса при превышении тока 0.5 А (восстановление после устранения причины) |
| Питание | • Источник питания: От инвертора ABB DCS 800/ACS 880 (24 В DC ±20%) • Максимальный ток потребления: 150 мА (без нагрузки на сетевые интерфейсы) • Вольтпад: ≤0.3 В при номинальном токе |
| Конструктивные параметры | • Тип монтажа: Внутреннее монтирование в корпус инвертора ABB DCS 800/ACS 880 (с использованием крепежных скобок) • Габариты (Ш×В×Г): 60 × 100 × 30 мм (ширина × высота × глубина) • Вес: ~0.15 кг • Индикаторы: LED «Power» (зеленый — питание нормальное), LED «Com» (желтый — связь активна), LED «Error» (красный — авария в коммуникации) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 мс² (10–500 Гц) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), RoHS, соответствие IEC 61800-7 |
Преимущества и особенности ABB SDCS-AMC-CLAS2
-
Высокая производительность коммуникации в реальном времени
ABB SDCS-AMC-CLAS2 поддерживает протокол PROFINET IRT с задержкой передачи ≤1 мс, что делает его подходящим для приложений, где требуется синхронизация множества приводов с высокой точностью (например, линии прокатки металла, конвейеры с несколькими сегментами). Это превосходит производительность модулей коммуникации других брендов (например, Siemens SINAMICS G120 Profinet модуль), где задержка часто превышает 2 мс, что может привести к деформации продукции или нестабильной работе процесса. -
Гибкая поддержка протоколов и совместимость с внешними системами
Поддержка нескольких промышленных протоколов (PROFINET, Modbus TCP, EtherNet/IP) позволяет ABB SDCS-AMC-CLAS2 интегрироваться с различными верхними системами — от ПЛК ABB AC800M до SCADA Siemens WinCC и ПЛК Rockwell Allen-Bradley. Это устраняет необходимость в покупке специализированных модулей для каждого типа протокола, снижая затраты на оборудование и упрощая логистику. Например, на насосной станции ABB SDCS-AMC-CLAS2 может передавать данные о состоянии насосов одновременно в локальный ПЛК ABB PM511V08 (через Modbus TCP) и центральную SCADA Rockwell (через EtherNet/IP). -
Надежность и защита оборудования
Galvanic изоляция 2500 В АЦП между инвертором и сетевыми интерфейсами является критическим преимуществом ABB SDCS-AMC-CLAS2: она предотвращает передачу шунтирующих токов (например, при коротком замыкании в силовой цепи инвертора) на чувствительное коммуникационное оборудование (ПЛК, SCADA), защищая его от повреждения. Дополнительная защита от электромагнитных помех (класс A) также гарантирует работу модуля в промышленных условиях с сильными электромагнитными полями (например, рядом с трансформаторами, электродвигателями мощностью ≥100 кВт). -
Простота интеграции и конфигурации
ABB SDCS-AMC-CLAS2 разработан для прямого монтажа в инверторы ABB DCS 800/ACS 880 — нет необходимости в внешних кабелях или адаптерах, достаточно подключить модуль к внутренней шине инвертора. Конфигурация протоколов и параметров коммуникации осуществляется через программное обеспечение ABB DriveComposer Pro, которое предоставляет графический интерфейс для выбора протокола, настройки скорости передачи и сопоставления тегов инвертора с тегами SCADA. Это сокращает время конфигурации до 30–60 минут per модуль, даже для инженеров с средним уровнем опыта.
Примеры применения ABB SDCS-AMC-CLAS2
- Металлургия: Коммуникация для линии прокатки стального листа
На металлургическом заводе ABB SDCS-AMC-CLAS2 обеспечивает коммуникацию между 6 инвесторами ACS 880 (управляют приводами прокатных валиков) и центральным ПЛК ABB AC800M:
- ABB SDCS-AMC-CLAS2 подключен к инвесторам через внутреннюю шину и к ПЛК через PROFINET IRT;
- Модуль передает данные о скорости каждого валика (например, 120 м/мин ±0.1 м/мин) и температуре силовых блоков инвертора в ПЛК — ПЛК синхронизирует скорости валиков, чтобы предотвратить деформацию стального листа;
- При превышении температуры силового блока одного инвестора выше 85 °C ABB SDCS-AMC-CLAS2 передает сигнал предупреждения в ПЛК, который автоматически снижает скорость валика на 10%, предотвращая перегрев инвертора;
- Galvanic изоляция защищает ПЛК от шунтирующих токов, возникающих при коммутации инверторов.
- Энергетика: Мониторинг насосных станций водоснабжения
В насосной станции промышленного предприятия ABB SDCS-AMC-CLAS2 управляет 4 инвесторами DCS 800, управляющими насосами высокого давления:
- ABB SDCS-AMC-CLAS2 передает данные о давлении воды (измеряется инвертором через встроенный датчик), токе насоса и уровне воды в резервуаре в локальную SCADA-систему через Modbus TCP;
- Оператор через SCADA отправляет команду на ABB SDCS-AMC-CLAS2 для регулировки скорости насосов: при низком уровне воды — увеличить скорость (до 50 Гц), при высоком — снизить (до 30 Гц);
- При разрыве связи с SCADA ABB SDCS-AMC-CLAS2 отправляет сигнал на инверторы, которые автоматически переводят насосы в режим поддержания постоянного давления (4 МПа), не останавливая подачу воды;
- Защита от электромагнитных помех гарантирует стабильную работу модуля вблизи насосов мощностью 50 кВт.
- Химическая промышленность: Коммуникация для вентиляционных систем реакторов
В химическом заводе ABB SDCS-AMC-CLAS2 подключен к 3 инвесторам ACS 880, управляющим вентиляторами системы удаления токсичных газов из реакторов:
- ABB SDCS-AMC-CLAS2 передает данные о скорости вентиляторов (зависимо от концентрации газов) и состоянии фильтров в ПЛК Siemens S7-1500 через EtherNet/IP;
- ПЛК отправляет команды на ABB SDCS-AMC-CLAS2 увеличить скорость вентиляторов при превышении концентрации газов выше безопасного уровня (например, 10 ppm), и снизить — при нормальной концентрации;
- При аварии в одном из вентиляторов (например, обрыв двигателя) ABB SDCS-AMC-CLAS2 передает сигнал аварии в ПЛК, который активирует резервный вентилятор через второй ABB SDCS-AMC-CLAS2 модуль;
- Устойчивость модуля к влаге (5%–95% без конденсации) гарантирует работу в условиях высокой влажности химического цеха.
Сравнение с конкурентами
Сравним ABB SDCS-AMC-CLAS2 с модулем коммуникации Siemens SINAMICS G120 PROFINET (6SL3255-0AA00-4CA1) — аналогом для инверторов Siemens:
| Параметр | ABB SDCS-AMC-CLAS2 | Siemens SINAMICS G120 PROFINET |
|---|---|---|
| Задержка передачи (PROFINET) | ≤1 мс (IRT) | ≤2.5 мс (IRT) |
| Поддерживаемые протоколы | PROFINET IRT, Modbus TCP, EtherNet/IP, PROFIBUS DP | PROFINET IRT, PROFIBUS DP |
| Galvanic изоляция | 2500 В АЦП | 1500 В АЦП |
| Количество инверторов per модуль | До 8 | До 4 |
| Максимальный объем данных per секунду | До 1000 тегов | До 500 тегов |
| Совместимость с инвесторами других брендов | Да (через стандартные протоколы) | Нет (только инверторы Siemens) |
Вывод: ABB SDCS-AMC-CLAS2 превосходит аналог Siemens по скорости передачи (≤1 мс против ≤2.5 мс), количеству поддерживаемых протоколов (4 против 2), уровню galvanic изоляции (2500 В против 1500 В) и количеству инверторов per модуль (8 против 4). Это делает ABB SDCS-AMC-CLAS2 более подходящим для сложных проектов с множеством приводов и требованиями к реальному времени (например, линии прокатки, синхронизированные конвейеры). Совместимость с инвесторами других брендов также является важным преимуществом для предприятий с смешанным парком оборудования (ABB + Siemens + Rock
