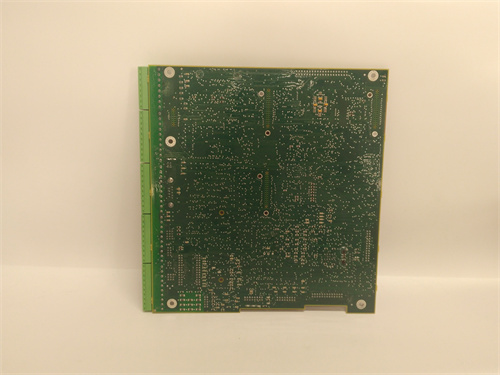

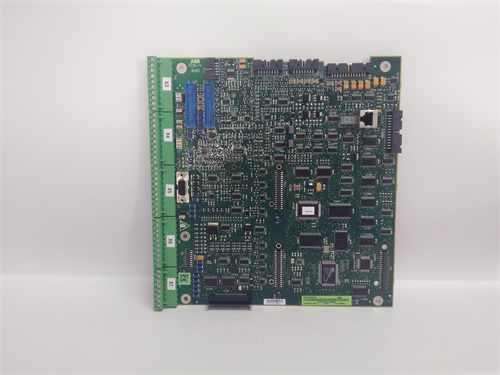

ABB SDCS-PIN-51 REV.G | Плата интерфейса DCS800, в наличии

Описание

3. Product Introduction

Экструдер, прокатный стан, подъемник — где стоит мощный привод постоянного тока DCS800, там обязательно найдется плата SDCS-PIN-51. И когда привод выдает ошибку «FIELDBUS» или «I/O CONF», а при осмотре на плате мигает красный светодиод, начинается «танец с бубном»: где взять замену, совместимую по ревизии, да еще и с работающими оптопарами?

SDCS-PIN-51 — это плата интерфейса и управления для преобразователей DCS800 (и частично DCS600). Она устанавливается на контроллер привода (SDCS-CON-4) и выполняет несколько критических функций: гальваническая развязка входных/выходных сигналов, обработка аналоговых сигналов (задание скорости, обратная связь по току/напряжению), а также интерфейс связи с внешними устройствами (Profibus, Modbus через дополнительные модули). Ревизия G (REV.G) — это более поздняя версия платы с улучшенной защитой входных цепей и исправленными ошибками ранних ревизий (A–F).

Честно говоря, главная головная боль с SDCS-PIN-51 — совместимость ревизий и версий прошивки. Если в вашем приводе стоит плата ревизии D, а вы купили ревизию G, она, скорее всего, встанет и заработает. Но есть нюансы: разные ревизии имеют разную распиновку разъемов (особенно X5 — оптоволокно) и разный набор функций. Я видел случаи, когда после замены на более новую ревизию привод переставал видеть энкодер или начинал «дергаться» из-за рассогласования параметров. Поэтому при замене нужно либо точно подбирать ревизию, либо быть готовым к перенастройке параметров (группа 98 — Hardware configuration).

4. SOP Quality Transparency (Процесс контроля качества)

SDCS-PIN-51 — плата, работающая в жестких условиях: вибрация, перепады температуры, гальванические разряды от силовой части. Наш QA построен на выявлении скрытых дефектов:

1. Входной контроль. Вскрытие корпуса (если есть) и визуальный осмотр в ESD-зоне:
   • Состояние электролитических конденсаторов (в цепях питания — 5 В, ±15 В).
   • Состояние оптопар входных/выходных цепей (микросхемы типа HCPL, 6N137) — часто деградируют из-за перенапряжений.
   • Состояние разъемов (X1 — питание и I/O, X5 — оптоволокно, X3 — энкодер).
   • Отсутствие следов перегрева (потемнение платы вокруг стабилизаторов).
2. Замена «слабых мест» (превентивный ремонт). Мы производим:
   • Замену всех электролитических конденсаторов на японские аналоги (105 °C, 10 000 часов).
   • Замену входных оптопар на новые (с повышенной защитой от ESD).
   • Проверку и при необходимости замену стабилизаторов напряжения (LM317, LM337 и аналоги).
   • Проверку оптоволоконного передатчика/приемника (HFBR-1414 / HFBR-2412) — замена при деградации.
3. Функциональное тестирование. Подключение к тестовому стенду на базе DCS800 (силовой модуль 150 А) с реальной нагрузкой:
   • Проверка всех дискретных входов (DI1…DI8) подачей 24 В.
   • Проверка дискретных выходов (DO1…DO8) под нагрузкой (реле 24 В, 50 мА).
   • Проверка аналоговых входов (AI1, AI2) подачей 0…10 В и 0…20 мА.
   • Проверка аналоговых выходов (AO1, AO2) под нагрузкой (500 Ом для тока, 10 кОм для напряжения) — линейность не хуже 0.2%.
   • Проверка связи с силовым модулем по оптоволокну (FiberLink) — отсутствие ошибок «PPCC LINK».
4. Электрические тесты.
   • Проверка изоляции между входными цепями и шиной питания (500 В, 1 мин).
   • Тест гальванической развязки: подача перенапряжения (1000 В) на входные цепи — отсутствие пробоя.
   • Проверка стабильности опорного напряжения (2.5 В, 5 В, 10 В) для АЦП.
5. Упаковка. Плата упаковывается в ESD-пакет с замком-застежкой. В комплекте:
   • Протокол тестирования с осциллограммами входов/выходов.
   • Стикер с указанием ревизии (REV.G), даты тестирования и подписью инженера.
   • При необходимости — инструкция по настройке параметров для замены.

5. Technical Pitfalls Guide (Технические подводные камни)

SDCS-PIN-51 — плата с богатой историей и рядом типичных проблем, которые я выявил за годы обслуживания DCS800:

• Проблема «плавающих» дискретных входов. Симптом: на вход подан 24 В (или замкнут «сухой» контакт), но привод не видит сигнал, либо видит с задержкой. Причина — деградация входных оптопар (обычно это HCPL-3700 или аналоги). Они «стареют» и требуют большего тока срабатывания. Диагностируется только при сравнении с эталонной платой. Мы меняем оптопары на всех восстанавливаемых платах, так как они входят в группу «ограниченного ресурса».
• Конфликт ревизий при замене. Самая частая проблема при замене: ревизия G имеет улучшенную схему защиты аналоговых входов и другую логику работы дискретных выходов (по умолчанию — PNP, тогда как на ранних ревизиях могли быть NPN). Если вы ставите REV.G вместо REV.C или D, без корректировки параметров привода (группа 98.01 — I/O configuration) выходы могут работать инверсно. Перед заменой обязательно сохраните параметры привода и проверьте группу 98 после установки.
• Потеря связи по оптоволокну (PPCC LINK). SDCS-PIN-51 обменивается с силовым модулем через оптоволоконные кабели (HFBR). Если плата долго лежала без питания, оптопередатчик (светодиод) может деградировать. Симптом — при запуске привода ошибка «PPCC LINK» (связь с платой управления прервана). Мы проверяем мощность оптического сигнала (спектроанализатором) и при необходимости меняем передатчик/приемник. На объекте перед заменой проверьте чистоту оптических разъемов — загрязнение дает тот же эффект.
• ESD-чувствительность разъема энкодера. Разъем X3 (для подключения энкодера) имеет прямой вход на плату без дополнительной защиты. При работе с энкодером в условиях статического электричества (сухие помещения, синтетические ремни) разряд может «убить» входной буфер. Симптом — привод работает, но не видит обратную связь по скорости (ошибка «ENCODER»). Мы при восстановлении заменяем входные буферы (обычно DS26LS32 или аналоги) и рекомендуем устанавливать внешние супрессоры на линии энкодера.

6. Key Technical Specifications

7. Key Selling Points

• Прямая замена для DCS800. Полная совместимость с силовыми модулями DCS800 (от 25 до 5200 А). При замене с сохранением настроек (параметры группы 98) привод работает без перепрограммирования.
• Превентивная замена оптопар. Мы меняем все входные оптопары (HCPL-3700) и оптоволоконные передатчики/приемники. Это устраняет главную причину отказов плат 10–15-летней давности.
• Гарантированная работа всех каналов. Каждая плата проходит полное тестирование всех 8 DI, 8 DO, 2 AI, 2 AO, энкодерного входа и оптоволоконного интерфейса на реальном стенде DCS800.
• Совместимость по ревизии. Мы четко указываем ревизию (REV.G). Если вам нужна другая ревизия (например, для совместимости со старым проектом), мы можем предложить вариант под заказ.
• Снижение времени простоя. Склад в Москве, отправка в день оплаты. Для срочных случаев — курьерская доставка по Москве и области за 2–4 часа. Предоставляем удаленную поддержку по настройке параметров после замены.
• ⚠️ НЕ подходит для: приводов ACS800 (переменного тока). SDCS-PIN-51 разработана специально для DCS800 (постоянный ток). Для ACS800 используются другие платы управления (RDCU).

8. FAQ

Вопрос: Чем ревизия G отличается от более ранних ревизий (A, B, C, D, E, F)?
Ответ: По опыту скажу, основные отличия:

• REV.G имеет улучшенную защиту входных цепей от перенапряжения (установлены супрессоры).
• Изменена схема питания аналоговых входов — повышена точность и стабильность.
• Исправлена ошибка ранних ревизий с дискретными выходами (DO), которые могли «залипать» при коротком замыкании.
• Ревизия G полностью обратно совместима с DCS800, но может требовать корректировки параметров (группа 98) при замене более ранних версий.
  Если у вас привод выпуска 2010+ годов, скорее всего, там уже стоит REV.G или позже.

Вопрос: Можно ли использовать SDCS-PIN-51 REV.G с приводом DCS600?
Ответ: Да, частично. DCS600 использует ту же архитектуру управления, что и DCS800, но есть нюансы по питанию и разъемам. SDCS-PIN-51 физически устанавливается на контроллер SDCS-CON-4, который используется и в DCS600. Однако на DCS600 может потребоваться более старая ревизия платы (например, REV.D) или корректировка параметров. Я рекомендую перед заменой уточнить по модели привода и версии firmware.

Вопрос: Как проверить, работает ли оптоволоконный интерфейс на плате?
Ответ: Без специального оборудования — только в составе привода. Если привод выдает ошибку «PPCC LINK» или «FIBER OPTIC», проблема может быть:

• В самой плате (деградировал передатчик/приемник).
• В оптоволоконном кабеле (загрязнение или перегиб).
• В силовом модуле (неисправен приемник на стороне IGBT).
  Мы при тестировании проверяем мощность оптического сигнала с помощью спектроанализатора. Если у вас есть заведомо исправный силовой модуль, подключайте плату к нему — если ошибка исчезает, проблема была в силовой части.

Вопрос: У меня ошибка «AI OVERRANGE» на аналоговом входе. Это проблема платы или внешнего датчика?
Ответ: Ошибка «AI OVERRANGE» означает, что сигнал на аналоговом входе превышает допустимый диапазон (обычно > 10.5 В или > 21 мА). Чаще всего это проблема внешнего датчика или проводки (короткое замыкание на +24 В). Но если датчик исправен, а ошибка остается — возможно, вышел из строя входной буфер на SDCS-PIN-51 (операционный усилитель). Проверьте: отключите внешний сигнал и подайте эталонное напряжение 5 В от привода (через потенциометр). Если ошибка остается — проблема в плате.

Вопрос: Нужно ли перепрограммировать привод после замены SDCS-PIN-51?
Ответ: Если вы меняете плату на такую же ревизию (G на G) и сохранили параметры привода (они хранятся в памяти контроллера SDCS-CON-4, а не на SDCS-PIN-51), то перепрограммирование не требуется. Если вы меняете ревизию (например, с D на G), рекомендуется проверить группу параметров 98 (Hardware configuration) — возможно, потребуется изменить настройки типа I/O или энкодера. В любом случае, я рекомендую перед заменой сохранить параметры привода через DriveWindow или панель управления.

Вопрос: У вас есть платы с завода (new) или только восстановленные?
Ответ: Честно скажу: «новых» SDCS-PIN-51 в заводской упаковке практически не осталось. DCS800 снят с производства около 5–7 лет назад. Если вам предлагают «new», это, скорее всего, складские остатки сомнительного хранения или перемаркировка. Мы продаем платы после полного восстановления: замена всех конденсаторов, оптопар, оптоволоконных передатчиков, проверка всех каналов на стенде. Гарантия — 1 год. По надежности они не уступают новым, а по цене — существенно ниже.

Вопрос: Можно ли отремонтировать SDCS-PIN-51 с «убитым» оптоволоконным портом?
Ответ: Да, в большинстве случаев. Оптоволоконные передатчик (HFBR-1414) и приемник (HFBR-2412) — это сменные компоненты. Мы их заменяем на новые (оригинальные Broadcom/Avago). После замены проводим проверку мощности сигнала и тест связи с силовым модулем. Если «убит» не только порт, но и контроллер (SDCS-CON-4), то восстановление может быть нецелесообразно экономически. В таких случаях мы предлагаем замену комплекта (SDCS-PIN-51 + SDCS-CON-4).
