Описание

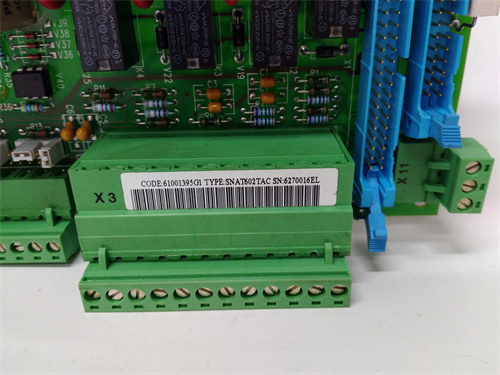

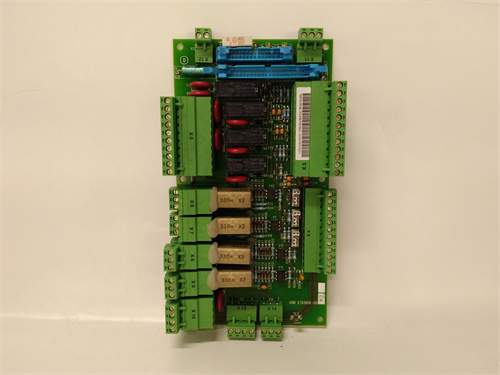

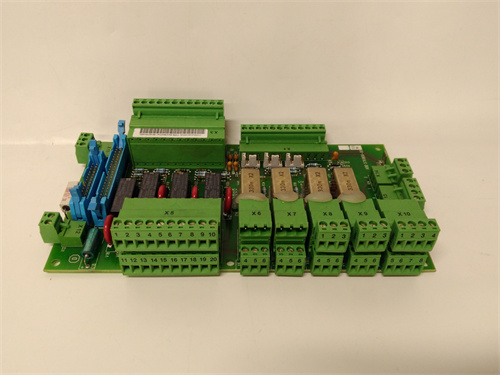

Общая характеристика продукта: ABB SNAT602TAC
Первым делом рассмотрим промышленный аналоговый выходной модуль для управления исполнительными механизмами — ABB SNAT602TAC, относящийся к серии ABB Advant OCS I/O Modules (специализирующейся на передаче точных аналоговых сигналов от контроллеров к приводам, клапановым исполнителям, регулирующим вентиляторам и другим устройством, требующим плавной регулировки). Это устройство предназначено для преобразования цифровых команд контроллера в аналоговые сигналы (4–20 мA или 0–10 В DC), обеспечивая высокую стабильность, защиту от электромагнитных помех и гибкость в настройке. ABB SNAT602TAC выделяется 2 независимыми выходными каналами, разрешением до 16 бит, galvanic изоляцией между каналами и поддержкой режима “активного” питания для исполнительных механизмов, становясь ключевым элементом для нефтегазовых площадок, химических заводов, систем климат-контроля и производств с точным регулированием процессов — где нестабильные сигналы могут привести к неравномерности продукции или авариям.
ABB SNAT602TAC гарантирует плавную и точную регулировку исполнительных механизмов даже в условиях сильных помех: например, в химическом заводе модуль получает цифровые команды от контроллера ABB Advant Master (для регулировки скорости насоса, подающего реагент) и преобразует их в аналоговый сигнал 4–20 мA, передавая на привод насоса. При изменении команды контроллера на 1% ABB SNAT602TAC корректирует выходной сигнал с погрешностью не более ±0.1%, обеспечивая плавное изменение скорости насоса и стабильную подачу реагента — это предотвращает переизбыток или недостаток реагента в реакторе. Благодаря galvanic изоляции 2500 В АЦП между каналами ABB SNAT602TAC защищает приводы от шунтирующих токов и перепадов напряжения от соседних устройств (например, от электродвигателей), предотвращая сбои в работе исполнительных механизмов. Также ABB SNAT602TAC поддерживает широкий диапазон питания (24 В DC ±20%), что позволяет использовать его с стандартными промышленными модулями питания (например, ABB PSR120-24) без дополнительной адаптации.
Особенно стоит отметить, что ABB SNAT602TAC поддерживает расширенную диагностику: он автоматически обнаруживает короткое замыкание на выходе, разрыв кабеля к приводу или выход сигнала за пределы допустимого диапазона, и передает код ошибки в контроллер. Это позволяет операторам быстро локализовать проблему (например, заменить поврежденный кабель к приводу) без остановки всего процесса. Модуль также имеет компактную конструкцию, подходящую для монтажа в стандартных шасси ABB Advant OCS, что упрощает интеграцию в существующие системы и экономит место в щитах. Полную информацию о ABB SNAT602TAC, включая технические спецификации, схемы подключения и таблицы температурной стабильности, можно найти по ссылке: [ссылка на продукт ABB SNAT602TAC] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB SNAT602TAC
Технические характеристики ABB SNAT602TAC соответствуют стандартам IEC 61131-2 (аналоговые I/O-модули), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный аналоговый выходной модуль, серия ABB Advant OCS I/O Modules |
| Основные параметры каналов | • Количество каналов: 2 независимыe • Поддерживаемые выходные сигналы: 4–20 мA DC (токовый) или 0–10 В DC (напряжевой) — настраиваемый per канал • Разрешение: 16 бит (для обоих типов сигналов) • Погрешность выхода: ≤±0.1% от полного диапазона (при 25 °C, нагрузка 500 Ом для 4–20 мA) • Температурная дрейф: ≤±0.005%/°C (в диапазоне -20 °C – +60 °C) • Время отклика: ≤10 мс (на изменение сигнала на 90% от полного диапазона) |
| Параметры питания и изоляция | • Входное напряжение: 24 В DC ±20% (19.2–28.8 В DC) • Потребляемый ток: ≤50 мA (без нагрузки на выходы) • Galvanic изоляция: 2500 В АЦП между каналами, 2500 В АЦП между модулем и шасси/контроллером • Максимальная нагрузка per канал: 500 Ом (для 4–20 мA), 10 кОм (для 0–10 В DC) |
| Защитные и диагностические функции | • Защитные функции: Защита от короткого замыкания (ток ограничен до 30 мA per канал), защита от перенапряжения (отключение при входном напряжении >32 В DC) • Диагностика: Разрыв кабеля, короткое замыкание, выход сигнала за диапазон, неисправность канала • Сигналы ошибки: Передача цифровых кодов ошибки в контроллер через шасси интерфейс (Profibus DP или ABB MasterBus 300) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB Advant OCS (например, AC 160, AC 450) • Габариты (Ш×В×Г): 32 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.25 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED per канал (зеленый — сигнал нормальный, красный — ошибка), общий LED “питание” (зеленый) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • ЭМС-устойчивость: EN 61000-6-2 (класс A) — иммунитет к электромагнитным помехам |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2, EN 61000-6-2. |
Преимущества и особенности ABB SNAT602TAC
-
Высокая точность и стабильность выходных сигналов
Погрешность ≤±0.1% и низкая температурная дрейф ≤±0.005%/°C делают ABB SNAT602TAC подходящим для приложений, где требуется микроверная регулировка (например, подача реагентов в фармацевтике, регулировка давления в нефтегазовых трубопроводах). В отличие от конкурентных модулей Siemens SIMATIC ET 200SP AO 2x13bit (погрешность ±0.5%) или Rockwell Allen-Bradley 1756-OF8H (ограниченная изоляция), ABB SNAT602TAC обеспечивает значительно более точные и стабильные сигналы, что исключает брак продукции и улучшает безопасность процессов. -
Galvanic изоляция и защита от помех
Изоляция 2500 В АЦП между каналами и высокая иммунитет к электромагнитным помехам (EN 61000-6-2, класс A) гарантируют работу ABB SNAT602TAC в суровых промышленных условиях — например, в цехах с высоким уровнем помех от электродвигателей или сварочных работ. Это предотвращает ложные изменения сигналов (например, неожиданное увеличение скорости насоса) и снижает риск аварий. -
Расширенная диагностика и простота обслуживания
Автоматическое обнаружение неполадок (разрыв кабеля, короткое замыкание) и передача кодов ошибки в контроллер позволяют операторам быстро устранить проблемы без дополнительных инструментов. Например, при коротком замыкании на выходе 1-го канала ABB SNAT602TAC отправляет в контроллер сигнал “ошибка канала 1: короткое замыкание”, и инженер сразу знает, какой кабель нужно проверить — это сокращает время обслуживания на 60–80% по сравнению с модулями без диагностики. -
Совместимость с системами ABB и гибкость
Легкая интеграция с контроллерами ABB Advant Master/AC 450, шасси Advant OCS и стандартными модулями питания ABB (например, PSR120-24) упрощает проектирование и эксплуатацию. Поддержка двух типов выходных сигналов (4–20 мA/0–10 В DC) также делает ABB SNAT602TAC универсальным — он подходит для большинства промышленных исполнительных механизмов, от мелких приводов клапанов до мощных насосов.
Примеры применения ABB SNAT602TAC
- Фармацевтическое производство: Регулировка подачи реагентов
В фармацевтическом заводе ABB SNAT602TAC управляет 2 насосами для подачи реагентов в реактор:
- Контроллер ABB Advant Master вычисляет необходимую скорость каждого насоса (в зависимости от рецептуры) и отправляет цифровые команды в ABB SNAT602TAC;
- Модуль преобразует команды в сигналы 4–20 мA: для насоса 1 — сигнал 8 мA (50% скорости), для насоса 2 — сигнал 12 мA (75% скорости);
- При разрыве кабеля к насосу 1 ABB SNAT602TAC обнаруживает ошибку, загоращает красный LED и отправляет сигнал в контроллер — оператор заменяет кабель, а работа насоса 2 продолжается, поддерживая стабильность процесса.
- Нефтегазовая площадка: Управление регулирующими клапанами
На нефтегазовой площадке ABB SNAT602TAC управляет 2 регулирующими клапанами в трубопроводах:
- Клапан 1 (для регулировки давления) подключен к каналу 1 (сигнал 4–20 мA), клапан 2 (для регулировки уровня нефти) — к каналу 2 (сигнал 0–10 В DC);
- Galvanic изоляция между каналами защищает сигнал клапана 1 (давление) от помех от клапана 2 (уровень), предотвращая нестабильное регулирование давления;
- Контроллер анализирует данные от сенсоров (например, ABB 81943A041-1 для уровня) и корректирует команды ABB SNAT602TAC — если давление превышает норму, контроллер снижает сигнал к клапану 1, открывая его больше и сброся избыточное давление.
- Система климат-контроля промышленного цеха
В крупном промышленном цехе ABB SNAT602TAC регулирует 2 вентилятора для поддержания температуры:
- Сенсор температуры передает данные в контроллер, который определяет необходимую скорость вентиляторов;
- ABB SNAT602TAC преобразует команды контроллера в сигналы 0–10 В DC: при температуре 25 °C — сигнал 5 В (50% скорости), при 30 °C — сигнал 10 В (100% скорости);
- Устойчивость к вибрациям (≤5.9 м/с²) позволяет модулю работать вблизи вентиляторов без потери точности, а компактная конструкция экономит место в щите с системой климат-контроля.
Сравнение с конкурентами
Сравним ABB SNAT602TAC с аналоговыми выходными модулями Siemens SIMATIC ET 200SP AO 2x13bit (6ES7135-6HB00-0CA0) и Rockwell Allen-Bradley 1756-OF8H:
| Параметр | ABB SNAT602TAC | Siemens SIMATIC ET 200SP | Rockwell Allen-Bradley 1756-OF8H |
|---|---|---|---|
| Количество каналов | 2 | 2 | 8 (но для высоких нагрузок) |
| Погрешность выхода | ≤±0.1% от диапазона | ≤±0.5% от диапазона | ≤±0.1% от диапазона |
| Galvanic изоляция | 2500 В АЦП (между каналами) | 500 В АЦП (между модулем и сетью) | 1500 В АЦП (между группами каналов) |
| Диагностика | Разрыв, короткое замыкание, выход за диапазон | Только короткое замыкание | Разрыв, короткое замыкание |
| Совместимость с ABB | Полная (Advant Master, Advant OCS) | Ограниченная (требует шлюз) | Ограниченная (нет драйверов ABB) |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB SNAT602TAC превосходит конкурентов по совместимости с системами ABB, полной изоляцией между каналами и расширенной диагностикой. По сравнению с Siemens ET 200SP он предлагает значительно лучшую точность и защиту от помех; по сравнению с Rockwell 1756-OF8H — более гибкую интеграцию в существующие системы ABB и более низкую стоимость для небольшого количества каналов. Это делает его оптимальным выбором для аналогового управления в автоматизированных системах на базе оборудования ABB.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB SNAT602TAC если:
- Требуется аналоговый выходной модуль с 2 каналами для контроллеров ABB Advant Master/AC 450 и управления исполнительными механизмами (насосами, клапанами).
- Работаете в условиях с высоким уровнем электромагнитных помех (например, нефтегаз, металлургия) — galvanic изоляция обеспечит стабильность сигналов.
- Нуждаетесь в расширенной диагностике для быстрого устранения неполадок или в поддержке двух типов выходных сигналов (4–20 мA/0–10 В DC).
