Описание
Общие сведения о продукте
Рассматриваем коммуникационный модуль для автоматизированных систем бренда ABB — модель SNAT602TAC. Подробную техническую документацию, спецификации и рекомендации по эксплуатации этого продукта можно найти по официальной ссылке: ABB SNAT602TAC. Модель ABB SNAT602TAC относится к интерфейсным модулям серии ABB Symphony Plus (для систем распределенного управления DCS) и предназначена для обеспечения надежной связи между различными компонентами DCS — например, между локальными контроллерами, панелями оператора и верхнеуровневыми системами мониторинга. Бренд ABB известен стабильностью коммуникационного оборудования в критических промышленных средах, а SNAT602TAC подтверждает эту репутацию благодаря высокой скорости передачи данных и устойчивости к помехам.
Описание продукта

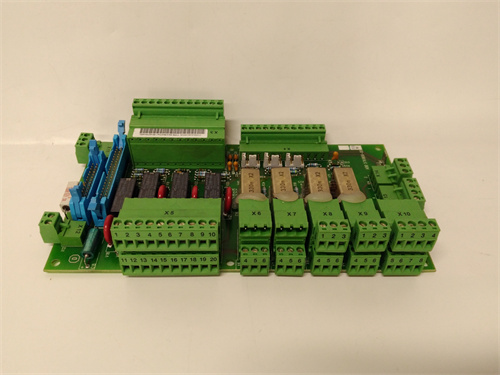

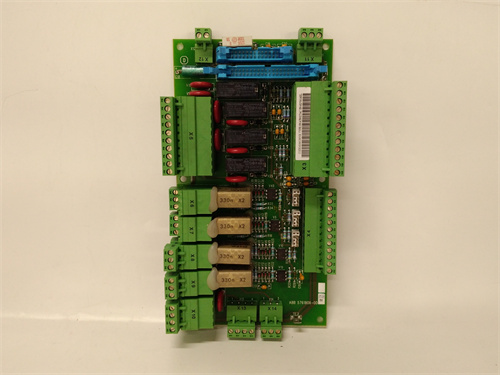

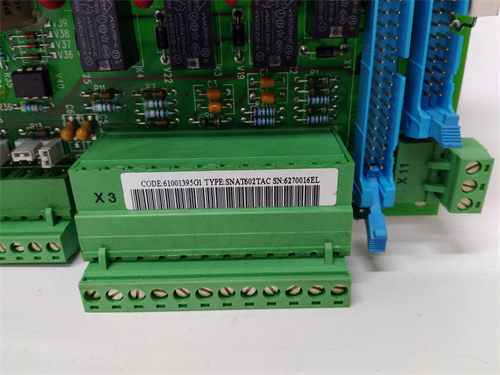

Компонент ABB SNAT602TAC представляет собой двухпортный коммуникационный модуль (точное назначение уточняется в документе по ссылке ABB SNAT602TAC), разработанный для интеграции в шасси DCS ABB Symphony Plus. Основная функция ABB SNAT602TAC — организация коммуникации по протоколу TAC (ABB proprietary protocol), который обеспечивает синхронную передачу контрольных, диагностических и операционных данных между компонентами DCS. Модуль ABB SNAT602TAC поддерживает как локальную связь (в рамках одного шасси), так и расширение сети на удаленные узлы (с использованием соответствующих трансиверов) и соответствует международным стандартам электромагнитной совместимости IEC 61326-1, что гарантирует устойчивость работы в средах с высоким уровнем электромагнитных помех (например, на энергетических объектах или нефтегазовых заводах).
Кроме того, ABB SNAT602TAC оснащается встроенной диагностикой — он автоматически отслеживает состояние соединений, скорость передачи и возможные ошибки, передавая информацию о сбое в центральный контроллер DCS для быстрого устранения проблем. Конструкция модуля кардного типа позволяет легко устанавливать его в специализированные слоты шасси ABB Symphony Plus, что упрощает монтаж и замену при необходимости.
Технические параметры
Технические характеристики ABB SNAT602TAC (подробнее по ссылке ABB SNAT602TAC) обычно включают:
- Поддерживаемые протоколы: основной — ABB TAC (для связи в DCS Symphony Plus), дополнительная поддержка диагностических протоколов ABB proprietary;
- Количество портов: 2 двусторонних коммуникационных порта (для подключения к шасси или удаленным узлам);
- Скорость передачи данных: до 10 Мбит/с (фиксированная для протокола TAC, гарантирующая реальное время передачи);
- Диапазон передачи (без трансивера): до 100 м (на витой паре Cat5/Cat6);
- Параметры питания: питание от шасси DCS ABB Symphony Plus — 5 В DC (от внутреннего блока питания), максимальное энергопотребление 4 Вт;
- Температурный диапазон эксплуатации: от 0 °C до +55 °C (для работы в контролируемых условиях шасси DCS);
- Уровень защиты (IP-класс): IP20 (с учетом установки в закрытое шасси ABB);
- Изоляция: электрическая изоляция портов от шасси — 250 В AC (на 1 мин), защищающая от перепадов напряжения;
- Дополнительные функции: автоматическое восстановление соединений (after link loss), счетчик ошибок передачи, индикаторы состояния портов (LED).
Преимущества и особенности
Модуль ABB SNAT602TAC имеет ряд ключевых преимуществ, которые выделяют его на рынке коммуникационных компонентов для DCS:
- Надежность протокола TAC: Протокол ABB TAC, оптимизированный для ABB SNAT602TAC, обеспечивает низкую задержку передачи (менее 1 мс) и высокую надежность данных — критически важно для критических процессов, где задержки могут привести к авариям;
- Двухпортная конфигурация: Два независимых порта позволяют ABB SNAT602TAC организовать избыточную связь (redundant link) — если один порт выходит из строя, связь автоматически переключается на второй, минимизируя время простоя DCS;
- Полная интеграция с Symphony Plus: ABB SNAT602TAC полностью совместим с всеми компонентами DCS ABB Symphony Plus (контроллеры, модули сигнальной обработки, панели оператора) и не требует дополнительных драйверов или настроек — подключается «плаг-н-плей»;
- Встроенная диагностика: Автоматический отслеживание состояния сети и передача диагностических данных в контроллер DCS позволяет операторам своевременно выявлять проблемы (например, разрыв кабеля или перегрузку порта) и устранять их без остановки системы.
Примеры применения
Модуль ABB SNAT602TAC широко используется в отраслях с критическими требованиями к коммуникации в DCS:
- Энергетика (атómные и теплоэлектростанции): Для связи между контроллерами турбин/котлов и центральным шасси DCS Symphony Plus — ABB SNAT602TAC гарантирует передачу данных о давлении, температуре и скорости турбины в реальном времени;
- Нефтегазовая отрасль (заводы переработки): Для организации связи между локальными контроллерами распределенных узлов (например, секции перегонки нефти) и основным DCS — двухпортная конфигурация обеспечивает избыточность, предотвращая потерю связи при сбое одного канала;
- Химическая промышленность (реактивные процессы): Для передачи данных от аналоговых модулей (например, измерения концентрации реагентов) к панелям оператора — протокол TAC ABB SNAT602TAC предотвращает искажения данных, что важно для соблюдения технологических рецептур;
- Жилищно-коммунальные системы (большие тепловые сети): Для связи между контроллерами тепловых пунктов и центральным системой мониторинга — ABB SNAT602TAC устойчиво работает в условиях переменных помех от электросетей.
Детальные кейсы применения можно изучить в разделе «Индустриальные решения» на странице ABB SNAT602TAC.
Сравнение с конкурентами
Сравнение ABB SNAT602TAC с аналогичными коммуникационными модулями для DCS конкурентов (например, Siemens S7-400 CP 443-1 или Emerson DeltaV COMM Module) демонстрирует его преимущества в ключевых параметрах:
| Параметр | ABB SNAT602TAC | Конкурент 1 (Siemens) | Конкурент 2 (Emerson) |
|---|---|---|---|
| Протокол коммуникации | ABB TAC (оптимизирован для Symphony Plus) | Profinet (открытый протокол) | DeltaV Link (proprietary) |
| Скорость передачи | 10 Мбит/с (фиксированная, низкая задержка) | до 100 Мбит/с (переменная задержка) | 10 Мбит/с (фиксированная) |
| Избыточность портов | Да (2 порта, автоматическое переключение) | Да (требует дополнительного модуля) | Да (2 порта) |
| Совместимость с DCS | Полная (ABB Symphony Plus) | Полная (Siemens S7-400) | Полная (Emerson DeltaV) |
| Энергопотребление | 4 Вт | 5.5 Вт | 4.2 Вт |
Модуль ABB SNAT602TAC становится предпочтительным выбором для предприятий, использующих DCS ABB Symphony Plus, благодаря оптимизированному протоколу TAC (низкая задержка), встроенной избыточностью и низкому энергопотреблению — это гарантирует стабильность коммуникации в критических промышленных процессах.
Советы по выбору и мерам предосторожности
Советы по выбору
- Проверьте совместимость с DCS: ABB SNAT602TAC предназначен исключительно для DCS ABB Symphony Plus — для других систем (например, Siemens S7-400) выберите модули соответствующей серии;
- Определите требования к избыточности: Если связь критична для процесса, используйте оба порта ABB SNAT602TAC для организации избыточной сети — это снизит риск потери данных;
- Учтите длину кабеля: При передаче данных на расстояния свыше 100 м дополнительно приобретите трансиверы, рекомендованные ABB для SNAT602TAC — это сохранит скорость и качество передачи.
Меры предосторожности
- Устанавливайте и настраивайте ABB SNAT602TAC только квалифицированным персоналом, прошедшим обучение по работе с DCS ABB Symphony Plus;
- Перед установкой отключите питание шасси DCS, чтобы избежать короткого замыкания и повреждения модуля или шасси;
- Регулярно проверяйте индикаторы состояния портов ABB SNAT602TAC — красный свет сигнализирует о сбое соединения, требующем немедленного устранения;
- Не эксплуатируйте модуль за пределами указанных технических параметров (например, при температуре выше +55 °C или напряжении вне диапазона 4.75–5.25 В DC) — это приведет к потере связи и остановке части DCS.
