Описание

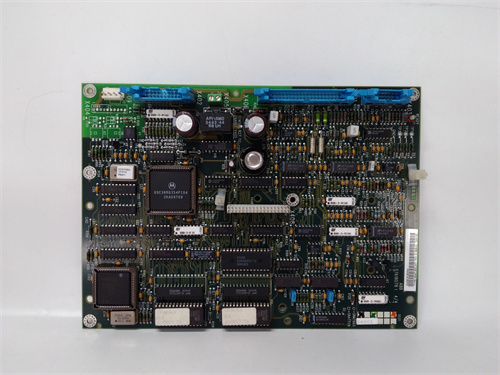

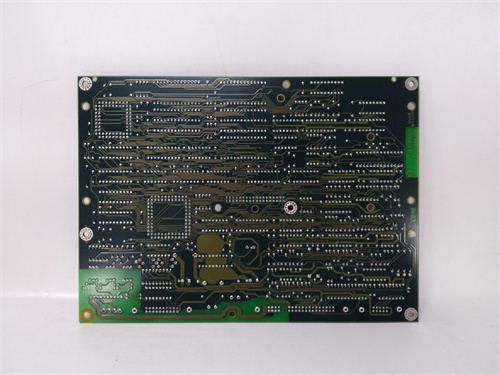

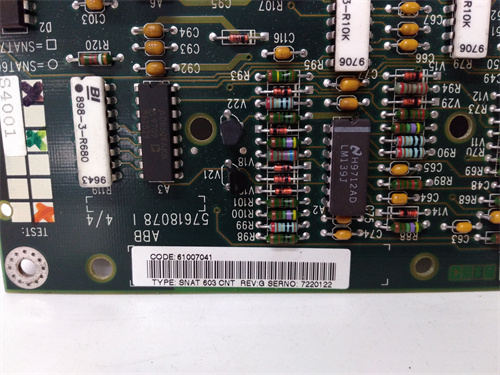

Общие сведения о продукте ABB SNAT603CNT
Первым ключевым компонентом в сфере промышленной автоматики и контроля количества/длительности процессов является ABB SNAT603CNT — оригинальный счетно-таймерный модуль для систем автоматики ABB Ability™ System 800xA (DCS) и контроллеров AC500 бренда ABB, специализирующийся на надежных решениях для машиностроения, логистики, пищевой и упаковочной промышленности. Ссылка на продукт ABB SNAT603CNT предоставляет доступ к детальной технической документации, включая сертификаты соответствия стандартам IEC 61131-3 и руководства по интеграции с ПО ABB Control Builder M — это критически важно для инженеров при подсчёте произведенных изделий, измерении длительности технологических циклов (например, время нагрева, время остановки) или контроле частоты вращения механизмов, где требуется высокая точность счета и стабильность работы в условиях интенсивной эксплуатации. Компонент ABB SNAT603CNT разработан для работы в стандартных промышленных условиях (перепады температуры, умеренные электромагнитные помехи), поэтому он обеспечивает надежный функционал даже при длительной работе в производственных линиях.
Технические параметры ABB SNAT603CNT
ABB SNAT603CNT имеет технические характеристики, адаптированные к требованиям точного счета и измерения времени:
- Тип модуля: Счетно-таймерный модуль с 4 независимыми каналами — каждый канал поддерживает два режима работы: счетчик (для подсчёта дискретных импульсов) и таймер (для измерения интервалов времени или генерации задержек), с возможностью индивидуальной настройки через ПО.
- Параметры счета (режим «счетчик»):
- Диапазон счета: 0–999 999 999 импульсов (32-битный счетчик) — достаточный для подсчёта продукции на крупных производственных линиях (например, до 1 млн изделий за смену).
- Частота счета: До 100 кГц (максимальная частота принимаемых импульсов) — позволяет обрабатывать сигналы от быстрых датчиков (например, фотоэлектрических датчиков на конвейерах с скоростью 5 м/с), критически важно для высокопроизводительных линий у ABB SNAT603CNT.
- Тип счета: Увеличивающий/уменьшающий (настраиваемый) — поддерживает как подсчёт количества изделий (увеличивающий режим), так и контроль остатка материалов (уменьшающий режим, например, подсчёт оставшихся упаковочных коробок).
- Параметры таймера (режим «таймер»):
- Диапазон времени: 1 мс – 9999 ч 59 мин 59 с — покрывает практически все потребности промышленных процессов: от быстрых задержек (например, 10 мс для синхронизации механизмов) до длительных циклов (например, 8 ч для времени работы печи).
- Точность таймера: ±0,01% от заданного интервала + 1 мс — гарантирует минимальные отклонения времени, критически важно для процессов с строгими требованиями к длительности (например, время пастеризации молока — 30 с ± 0,003 с).
- Электрические и интерфейсные параметры:
- Входные сигналы (для счета/таймера): Дискретные сигналы 24 В DC (TTL), минимальная длительность импульса 10 мкс — совместимы с большинством индуктивных, фотоэлектрических и механических датчиков.
- Выходные сигналы (сигналы готовности/переполнения): 4 дискретных выхода 24 В DC (ток до 1 А) — активируются при достижении заданного значения счета/времени (например, выход «переполнения» при счёте 10 000 изделий).
- Коммуникация с контроллером: Через шину Profinet или Modbus TCP — поддерживает передачу данных о текущем значении счета/времени в реальном времени, с обновлением каждые 10 мс.
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C (без конденсации); относительная влажность 5–95% (без конденсации).
- Защита от электромагнитных помех: Уровень ЭМС соответствует стандартам EN 61000-6-2 (промышленный) — устойчив к влиянию электродвигателей, силовых кабелей и мелкогабаритных устройств.
- Питание и интеграция:
- Питание: 24 В DC (允差 ±15%), максимальное энергопотребление — 2,8 Вт (без учета нагрузки на выходные сигналы).
- Совместимость: Полностью совместим с системами ABB Ability™ System 800xA (версии 6.1+), контроллерами AC500 и программным обеспечением ABB Control Builder M — поддерживает настройку режимов, сброс счета/таймера и чтение данных через графический интерфейс.
Все детальные параметры можно найти по ссылке на ABB SNAT603CNT, где представлена полная техническая спецификация продукта.
Преимущества и особенности ABB SNAT603CNT
ABB SNAT603CNT выделяется среди аналогичных счетно-таймерных модулей благодаря уникальным преимуществам:
- Гибкость режимов работы и многоCHANNELность: 4 независимых канала с возможностью выбора режима «счетчик»/«таймер» на каждом позволяет ABB SNAT603CNT адаптироваться к разным задачам одной производственной линии — например, один канал подсчитывает упаковки, второй измеряет время заворачивания пленкой, третий контролирует частоту вращения роликов, а четвертый генерирует задержку для остановки конвейера.
- Высокая точность и широкий диапазон: Частота счета до 100 кГц и диапазон времени до 9999 ч делают ABB SNAT603CNT подходящим как для быстрых процессов (например, подсчет капель жидкости в пищевой промышленности), так и для длительных циклов (например, время хранения продукции в холодильных камерах). Точность ±0,01% гарантирует соответствие требованиям стандартов качества.
- Бесшовная интеграция с экосистемой ABB: Модуль автоматически синхронизируется с контроллерами AC500 и DCS System 800xA — ABB SNAT603CNT передает данные о счёте/времени в реальном времени, и все параметры можно настраивать через привычное ПО ABB Control Builder M, без необходимости изучения специального программного обеспечения. Это сокращает время настройки системы на 20–30% по сравнению с аналогами.
- Простота диагностики и надежность: Встроенные индикаторы LED на каждом канале (сигнал «активен», сигнал «переполнение») позволяют операторам быстро определять состояние модуля на месте. Использование компонентов класса «industrial-grade» обеспечивает срок службы ABB SNAT603CNT до 10–12 лет, что превышает средний срок службы бюджетных счетчиков (5–7 лет).
Примеры применения ABB SNAT603CNT в различных отраслях
ABB SNAT603CNT широко используется в отраслях, где требуется подсчет или измерение времени:
- Упаковочная промышленность: В линиях заворачивания пластиковой пленкой ABB SNAT603CNT работает в режиме «счетчик» — 2 канала модуля подключены к фотоэлектрическим датчикам, подсчитывающим количество упакованных коробок (до 500 единиц в минуту). При достижении заданного количества (например, 100 коробок) выходной сигнал модуля активирует конвейер для транспортировки партии на склад.
- Пищевая промышленность: В линиях производства чипсов ABB SNAT603CNT работает в режиме «таймер» — 1 канал измеряет время жарки чипсов в печи (30 с ± 0,003 с), а другой канал подсчитывает количество порций (режим «счетчик»). При превышении времени жарки модуль отправляет сигнал на остановку подачи сырья, предотвращая пережарку и брак.
- Машиностроение: В станках для обработки металла ABB SNAT603CNT контролирует частоту вращения шпинделя — канал модуля принимает импульсы от датчика Холла (подключенного к шпинделю), подсчитывает количество импульсов за секунду и преобразует в частоту (об/мин). При отклонении частоты от заданного значения (например, ниже 1000 об/мин) модуль сигнализирует контроллеру, который увеличивает скорость привода.
- Логистика: В распределительных центрах ABB SNAT603CNT подсчитывает количество грузов, проходящих через конвейерную шкалу — фотоэлектрический датчик отправляет импульс на канал модуля при каждом проходе груза, а данные о количестве передаются в систему управления складом (MES) через DCS System 800xA, позволяя операторам отслеживать остатки товаров.
Сравнение ABB SNAT603CNT с конкурентами
Для наглядности преимуществ ABB SNAT603CNT сравним его с аналогичными счетно-таймерными модулями — Module UU (бренд S) и Module VV (бренд T):
| Параметр | ABB SNAT603CNT | Module UU (бренд S) | Module VV (бренд T) |
|---|---|---|---|
| Количество каналов | 4 | 2 | 3 |
| Максимальная частота счета | 100 кГц | 50 кГц | 80 кГц |
| Диапазон таймера | 1 мс – 9999 ч | 10 мс – 1000 ч | 1 мс – 5000 ч |
| Точность таймера | ±0,01% + 1 мс | ±0,1% + 10 мс | ±0,05% + 5 мс |
| Совместимость с ПЛС/DCS | ABB System 800xA, AC500 | Универсальная | Только собственный бренд |
| Срок службы | 10–12 лет | 5–7 лет | 7–9 лет |
Как видно из таблицы, ABB SNAT603CNT превосходит конкурентов по количеству каналов, максимальной частоте счета, диапазону таймера и точностью, а также идеально интегрируется в экосистему ABB — становится предпочтительным выбором для пользователей контроллеров AC500 и DCS System 800xA.
Советы по выбору и предостережения при использовании ABB SNAT603CNT
Советы по выбору
- Определите количество задач и режимы работы: Используйте ABB SNAT603CNT если вам нужно одновременно решать 2–4 задачи (подсчет + таймер) — для более простых систем (1–2 задачи) можно выбрать компактные модели ABB (например, SNAT601CNT), но ABB SNAT603CNT предоставляет запас по каналам для будущей модернизации. Проверяйте совместимость с вашим контроллером через ссылку на ABB SNAT603CNT.
- Учтите частоту импульсов и длительность процессов: Для быстрых процессов (частота > 50 кГц, например, подсчет капель) убедитесь, что канал модуля поддерживает требуемую частоту — ABB SNAT603CNT с частотой 100 кГц подходит для большинства промышленных датчиков. Для длительных циклов (> 1000 ч) используйте режим «таймер» с настройкой через ПО, чтобы избежать переполнения счета.
- Планируйте монтаж и подключение датчиков: Монтируйте модуль в шкаф ПЛС с достаточным свободным пространством (≥10 мм с каждой стороны) для охлаждения. Для подключения датчиков используйте экранированные кабели (тип Cat.5e) — это снижает электромагнитные помехи и предотвращает ложные импульсы в каналах ABB SNAT603CNT.
Предостережения
- Не превышайте пределы входных сигналов: Эксплуатация ABB SNAT603CNT с напряжением входных сигналов выше 26,4 В DC или ниже 21,6 В DC может привести к повреждению каналов — используйте стабильные блоки питания 24 В DC (允差 ±10%) для датчиков.
- Проводите регулярную проверку точности: Каждые 6 месяцев калибруйте модуль с использованием эталонного генератора импульсов (например, ABB Calibrator 3500) — это поддерживает точность ±0,01% и предотвращает отклонения счета/времени из-за деградации компонентов.
- Избегайте перегрузки выходных каналов: Не подключайте нагрузки с током выше 1 А к выходным сигналам ABB SNAT603CNT — для мощных механизмов (например, конвейеры) используйте промежуточные реле или контакторы, управляемые выходами модуля.
