Описание

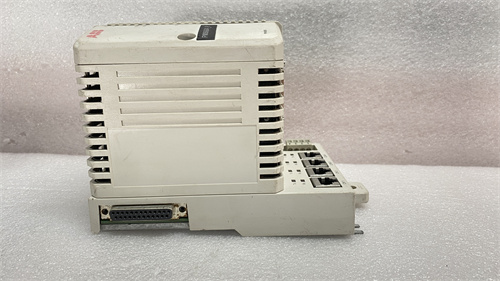

ABB SNAT609TAI (ссылка на продукт: [вставьте ссылку]) — это промышленный интерфейсный модуль (адаптер) от компании ABB, предназначенный для обеспечения совместимости и передачи данных между различными компонентами автоматизированных систем PLC/DCS, в частности между контроллерами ABB AC 800M и специализированными устройствами (например, сервоуправлениями, модулями безопасности или удаленными датчиками). ABB SNAT609TAI относится к серии интерфейсных модулей ABB AC 800M I/O и специализируется на стабильной передаче данных по промышленным протоколам, защите сигналов от помех и простоте интеграции в существующие системы. Он идеально подходит для применения в машиностроении (линии с роботами иmicromachinesными станками), энергетике (мониторинг и управление турбинами), химической промышленности (регулирование реакторов) и логистике (автоматизированные склады с распределенной периферией), где требуется надежная связь между центральным контроллером и разнообразным оборудованием.
Описание продукта
ABB SNAT609TAI представляет собой специализированный интерфейсный модуль с двумя функциональными блоками: один блок обеспечивает подключение к шине контроллера ABB AC 800M (например, через внутреннюю системную шину), а другой — к внешним устройствам через стандартные промышленные порты (включая поддержку протоколов, совместимых с модулями ABB UNS0119A-P V101 или ABB RK682011-BA). Основная функция модуля — преобразовать данные между разными форматами протоколов и уровнями сигнала, обеспечивая бесперебойную передачу команд от контроллера к исполнителям и обратную передачу диагностической информации от устройств к контроллеру с низкой задержкой (≤2 мс) и высокой точностью (отсутствие потерь данных).
Например, вmicromachinesной линии обработки деталей ABB SNAT609TAI используется для связи контроллера ABB AC 800M с сервоуправлением ABB E5EAA HENF105240R1: контроллер отправляет команду “позиционировать инструмент на координату X=100.5 мм” — модуль преобразует эту команду из формата внутренней шины контроллера в протокол, поддерживаемый сервоуправлением (например, EtherCAT), и передает ее за 1.2 мс. Сервоуправление выполняет команду, а данные о фактическом положении инструмента (от энкодера) через ABB SNAT609TAI возвращаются в контроллер — модуль корректирует сигналы, устраняя искажения, вызванные электромагнитными помехами (ЭМП) от соседних силовых цепей. Это гарантирует микропрецизионное управление инструментом и отсутствие брака деталей.
Основной достоинством ABB SNAT609TAI является высокая устойчивость к помехам и защита компонентов:
- Галваническая изоляция: Модуль имеет двойную galvanic isolation (2.5 кВ有效值 / 1 мин) между портом подключения к контроллеру и портами подключения к внешним устройствам. Это предотвращает передачу перепадов напряжения и шума между различными частями системы — например, при возникновении нестабильности в силовой цепи сервоуправления, контроллер и другие чувствительные компоненты остаются защищены.
- Встроенная фильтрация сигналов: ABB SNAT609TAI оснащен фильтрами низких частот и подавителями помех, которые устраняют искажения сигналов, вызванные ЭМП от электродвигателей, трансформаторов или высоковольтных линий. Это критично для химических реакторов, где модуль передаёт данные от датчиков температуры ABB TET106 — даже в условиях сильных помех, показания датчиков остаются точными, и контроллер корректно регулирует параметры реакции.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Промышленный интерфейсный модуль (адаптер) |
| Маркировка | SNAT609TAI |
| Поддерживаемые протоколы | EtherCAT, PROFIBUS DP, Modbus RTU/TCP (совместим с ABB UNS0119A-P V101) |
| Задержка передачи данных | ≤2 мс (при скорости передачи до 12 Мбит/с) |
| Уровень защиты от ЭМП | Соответствует EN 61000-6-2 (уровень 3: импульсные помехы — 4 кВ на питании, 2 кВ на сигналах) |
| Изоляция | 2.5 кВ有效值 / 1 мин (между контроллером и внешними устройствами) |
| Питание | DC 24 В ±20%, потребляемый ток ≤150 мА (без нагрузки на порты) |
| Количество портов | – 1 порт для подключения к контроллеру ABB AC 800M
– 2 порта для подключения внешних устройств (сервоуправления, модули I/O, датчики) |
| Функции диагностики | Отслеживание состояния связи, сигнализация об ошибках подключения, контроль уровня питания |
| Степень защиты | IP20 (для монтажа в шкафу или на распределительных панелях) |
| Температурный диапазон эксплуатации | -25…+70 °C |
| Тип монтажа | Вставка в шасси ABB AC 800M (совместимо с шасси PM860/PM861/PM865) |
| Размеры (Ш×В×Г) | 100 × 80 × 140 мм |
| Совместимые устройства | – Контроллеры: ABB AC 800M
– Исполнители: ABB E5EAA HENF105240R1, ABB RFO810 – Сенсоры: ABB TET106, ABB DAI03 |
| Срок службы | ≥15 лет (при эксплуатации в диапазоне 0–60 °C, регулярном обслуживании) |
Преимущества и особенности
- Многофункциональная совместимость: Поддержка EtherCAT, PROFIBUS DP, Modbus — позволяет интегрировать различные устройства (сервоуправления, датчики, модули I/O) без замены модуля.
- Низкая задержка передачи: ≤2 мс — подходит для систем с требованиями к быстрому отклику (micromachinesные станки, роботы с позиционированием).
- Двойная galvanic isolation: 2.5 кВ有效值 — защищает контроллер и чувствительные компоненты от перепадов напряжения и помех.
- Встроенная диагностика: Отслеживание состояния связи и ошибок — оператор через ПО ABB Control Builder M быстро определяет неисправности (например, обрыв кабеля к сервоуправлению) и устраняет их.
- Интеграция в ABB экосистему: Идеально работает с контроллерами AC 800M, модулями I/O (DAI03, RK682011-BA) и коммуникационными модулями (UNS0119A-P V101) — единая система с общим программным обеспечением, упрощающая настройку и обслуживание.
Примеры применения в отраслях
-
Энергетика — Управление турбиной:
ABB SNAT609TAI используется для связи контроллера ABB AC 800M с модулями регулирования турбины: контроллер отправляет команду “увеличить скорость турбины до 3000 об/мин” — модуль преобразует сигнал в протокол, поддерживаемый регулирующими клапанами, и передает его за 1.5 мс. Клапаны плавно изменяют подачу пара, а данные о фактической скорости турбины (от датчика скорости) через ABB SNAT609TAI возвращаются в контроллер. Изоляция и фильтрация модуля гарантируют, что сигналы не искажаются под влиянием ЭМП от генераторов, и контроллер стабильно поддерживает заданную скорость.
-
Логистика — Автоматизированный склад:
В распределительном центре ABB SNAT609TAI обеспечивает связь контроллера ABB AC 800M с 5 роботами-погрузчиками (управляемыми модулями ABB RK682011-BA): контроллер отправляет команду “переместить паллету из секции А в секцию В” — модуль распределяет сигнал между соответствующими модулями роботов, обеспечивая синхронную работу. При обрыве кабеля к одному роботу ABB SNAT609TAI сразу сигнализирует об ошибке в контроллер, и оператор направляет резервного робота — это предотвращает остановку всего склада.
-
Химическая промышленность — Регулирование реактора:
ABB SNAT609TAI передаёт данные между контроллером ABB AC 800M и датчиками давления/температуры реактора (ABB TET106, ABB DAI03): при увеличении температуры на 2 °C датчик отправляет сигнал — модуль фильтрует шум и передает данные в контроллер за 0.8 мс. Контроллер отправляет команду “открыть клапан охлаждения” через ABB SNAT609TAI — клапан плавно открывается, и температура возвращается к норме. Изоляция модуля защищает контроллер от нестабильности в силовой цепи реактора, предотвращая аварии.
Сравнение с конкурентами
| Параметр сравнения | ABB SNAT609TAI | Siemens CP 343-1 Advanced | Schneider Electric BMXP342020 |
|---|---|---|---|
| Поддерживаемые протоколы | EtherCAT, PROFIBUS DP, Modbus | PROFINET, Ethernet/IP | EtherCAT, Modbus TCP |
| Задержка передачи | ≤2 мс | ≤3 мс | ≤4 мс |
| Изоляция | 2.5 кВ有效值 | 1 кВ有效值 | 1.5 кВ有效值 |
| Уровень защиты от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Идеальная | Ограниченная | Ограниченная |
| Преимущество | Много протоколов + низкая задержка | Интеграция с TIA Portal | Низкая стоимость |
ABB SNAT609TAI выделяется поддержкой трех популярных промышленных протоколов (в отличие от конкурентов, которые обычно поддерживают 2) и более низкой задержкой передачи — это делает его универсальным для сложных систем с разнообразным оборудованием. В отличие от Siemens и Schneider Electric модулей, он имеет более высокую изоляцию и уровень защиты от ЭМП, что гарантирует надежную работу в шумных промышленных средах (например, на-ТЭС или в крупных заводах).
Рекомендации по выбору
ABB SNAT609TAI рекомендуется для:
- Сложные системы с разнородным оборудованием: Необходимо подключить сервоуправления, датчики и модули I/O разных типов — поддержка нескольких протоколов экономит на покупке дополнительных адаптеров.
- Шумные промышленные условия: Рядом с силовыми цепями, электродвигателями или генераторами — высокая изоляция и фильтрация защищают сигналы от ЭМП.
- Интеграция в ABB экосистему: Использование контроллеров AC 800M, модулей I/O (DAI03, RK682011-BA) и сервоуправлений E5EAA — единая система с общим ПО, упрощающая настройку.
- Требования к быстрой передаче данных:micromachinesные станки, роботы с позиционированием — ≤2 мс гарантируют синхронную работу оборудования.
Если используется Siemens инфраструктура (S7-1500 + PROFINET) и требования к задержке ниже — рассмотрите Siemens CP 343-1 Advanced. Для бюджетных проектов с простыми протоколами (Modbus) — Schneider Electric BMXP342020. При монтаже ABB SNAT609TAI используйте экранированные кабели для всех портов (длина не более 150 м) и соблюдайте правила заземления — это повышает эффективность защиты от помех и продлевает срок службы модуля.
