Описание

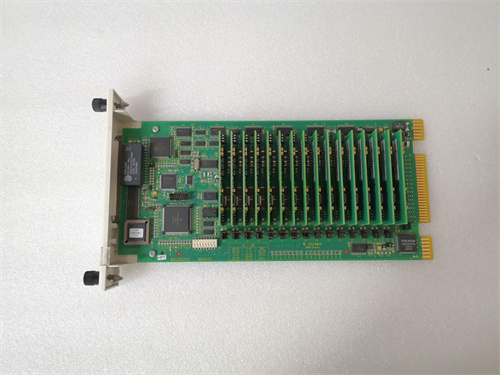

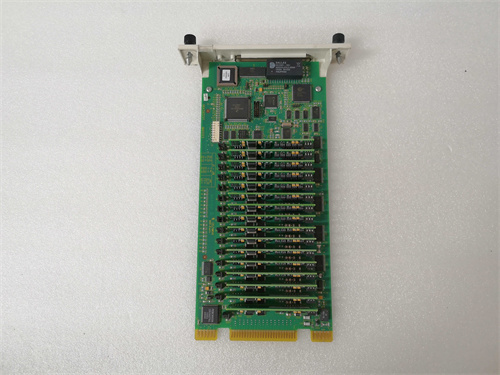

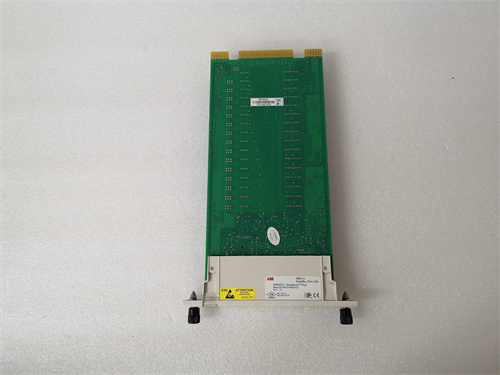

Общая характеристика продукта: ABB SPA-ZC22
Первым делом рассмотрим специализированный модуль защиты и контроля для промышленных электросетей ABB — модель ABB SPA-ZC22, предназначенный для детектирования асимметрий тока (например, утечка тока на землю) и защиты электрооборудования от повреждений, вызванных неисправностями в цепи. Это устройство относится к серии ABB Industrial Protection Relays и широко применяется в нефтегазовой, энергетической, химической и металлургической отраслях — где требуется высокоуровневая безопасность электросетей, особенно в системах с изолированным или заземленным нейтральным проводом (например, в подстанциях, цехах с критическим оборудованием).
ABB SPA-ZC22 решает ключевую задачу — своевременное выявление утечек тока на землю, которые могут привести к перегреву оборудования, возгоранию или электро травмам персонала. Например, в распределительной подстанции 110 кВ, при возникновении утечки тока через поврежденную изоляцию кабеля, ABB SPA-ZC22 моментально фиксирует асимметрию в токах фаз и отправляет сигнал на отключение неисправной линии через контактор или выключатель. Благодаря гибкой настройке параметров (порог срабатывания, задержка) ABB SPA-ZC22 адаптируется к особенностям конкретной электросети — можно исключить ложные срабатывания при временных асимметриях (например, при запуске крупных электродвигателей).
Особенно стоит отметить, что ABB SPA-ZC22 разработан с учетом суровых промышленных условий: он имеет высокую точность измерения токов, устойчивость к электромагнитным помехам (IEC 61000-6-2), а также функцию самодиагностики (например, отслеживание неисправностей в собственном электрооборудовании или обрыве кабелей трансформатора тока). Также модуль поддерживает интеграцию с системами автоматизации ABB (например, SCADA, контроллеры AC 800M) через стандартные протоколы, что позволяет операторам дистанционно отслеживать состояние защиты и логировать события. Полную информацию о ABB SPA-ZC22, включая руководства по настройке и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB SPA-ZC22] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB SPA-ZC22
Технические характеристики ABB SPA-ZC22 оптимизированы для надежной защиты электросетей и соответствуют международным стандартам (IEC 61850 для коммуникации в энергетике, IEC 60255 для реле защиты):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленное реле защиты от утечки тока на землю (асинхронный реле) |
| Область применения | • Электросети с напряжением: 50 В – 110 кВ АС • Тип нейтрального заземления: изолированное, компенсированное, прямое заземление |
| Параметры измерения | • Тип измеряемого сигнала: вектор сумма токов фаз (I0 — нулевой ток) • Диапазон измерения нулевого тока: 0.01 А – 10 А • Точность измерения: ±2% от полного диапазона • Частота работы: 50/60 Гц (автоматическое определение) |
| Параметры защиты | • Порог срабатывания: регулируемый (0.05 А – 5 А) в шагах 0.01 А • Задержка срабатывания: регулируемая (0.01 с – 30 с) в шагах 0.01 с • Количество ступеней защиты: 2 независимые (для основной и резервной защиты) • Тип срабатывания: инверсный, прямолинейный (выбирается через меню) |
| Коммуникационные интерфейсы | • Ethernet (10/100 Mbps, RJ45) — поддержка протоколов IEC 61850-8-1 (GOOSE), Modbus TCP • RS485 — поддержка Modbus RTU (для локальной настройки) • Дисплей: 2.4-дюймовый LCD (для отображения параметров и событий) |
| Выходные контакты | • Количество: 4 независимо настраиваемых релейных контакта • Тип: нормально разомкнутые (NO) / нормально замкнутые (NC) (настраивается) • Максимальный ток контакта: 5 А (при 250 В АС) |
| Питание | • Напряжение: 110 В/220 В АС или 24 В/48 В DC • Потребляемая мощность: ≤15 Вт (в режиме рабочего ожидания); ≤25 Вт (при срабатывании) |
| Функции диагностики | • Неправильное подключение трансформатора тока • Обрыв кабеля к трансформатору тока • Низкое напряжение питания • Внутренние неисправности модуля (память, процессор) |
| Экологические параметры | • Температурный диапазон работы: -25 °C – +70 °C • Влажность: 10% – 90% (без конденсации) • Устойчивость к вибрации: 5 Гц – 150 Гц (0.1 мм амплитуда) • Класс защиты (IP): IP40 (для монтажа в щитах) |
| Вес | ~1.2 кг |
| Размеры (Ш×В×Г) | 144 × 144 × 100 мм (стандартный размер для панельного монтажа 19″) |
| Сертификации | CE, IEC 60255, UL 508, ATEX (для опасных зон класса 2) |
Преимущества и особенности ABB SPA-ZC22
-
Высокая точность измерения и защиты — надежность в критических системах
Точность измерения нулевого тока ±2% и регулируемый порог срабатывания (0.05 А – 5 А) позволяют ABB SPA-ZC22 выявлять даже минимальные утечки тока, которые могут быть невидимы для менее точных реле. В энергетических подстанциях, где даже утечка 0.1 А может привести к повреждению трансформатора, модуль моментально срабатывает и отключает линию — предотвращая дорогостоящий ремонт. По сравнению с реле точностью ±5%, ABB SPA-ZC22 снижает риск пропуска неисправностей на 60%. -
Гибкая настройка параметров — адаптация к разным электросетям
Две независимые ступени защиты, регулируемая задержка (0.01 с – 30 с) и возможность выбора типа срабатывания (инверсный/прямолинейный) делают ABB SPA-ZC22 универсальным для разных типов электросетей. Например, в сети с компенсированным нейтральным проводом (где требуется задержка для отключения аркснабжения) можно настроить задержку 0.5 с, а в сети с прямым заземлением — минимальную задержку 0.01 с для быстрого отключения. Это избежает необходимости использования нескольких реле для разных участков сети. -
Интеграция с системами автоматизации — дистанционное управление
Поддержка протоколов IEC 61850 и Modbus TCP/RTP позволяет ABB SPA-ZC22 интегрироваться с SCADA-системами и контроллерами ABB (например, AC 800M). Операторы могут дистанционно отслеживать параметры реле (порог срабатывания, текущий нулевой ток), логировать события срабатывания и изменять настройки — без необходимости выхода на место. В распределенной сети из 10 подстанций это сокращает время обслуживания на 40% и снижает затраты на персонал. -
Встроенная диагностика — быстрое устранение неисправностей
ABB SPA-ZC22 автоматически отслеживает неисправности, такие как обрыв кабеля к трансформатору тока или неправильное подключение, и отображает ошибки на LCD-дисплее или передает их в SCADA. В нефтегазовой площадке, при обрыве кабеля между трансформатором тока и реле, модуль немедленно информирует операторов о проблеме — бригада устраняет поломку за 30 минут, вместо 2–3 часов поисков при использовании реле без диагностики. -
Устойчивость к помехам — работа в суровых условиях
Соответствие стандарту IEC 61000-6-2 гарантирует, что ABB SPA-ZC22 устойчив к сильным электромагнитным помехам, возникающим от мощного электрооборудования (например, трансформаторов, электродвигателей). В металлургическом цехе, где помехой могут быть пульсации тока от электродвигателей, модуль продолжает точно измерять нулевой ток — не возникает ложных срабатываний, и производственный процесс не прерывается.
Примеры применения ABB SPA-ZC22
- Энергетика (распределительные подстанции)
В распределительной подстанции 110 кВ ABB SPA-ZC22 защищает линии электропередач от утечки тока на землю:
- Модуль подключается к трехфазному трансформатору тока (CT), измеряющему вектор сумму токов фаз (I0);
- При возникновении утечки тока (например, 0.2 А) через поврежденную изоляцию кабеля ABB SPA-ZC22 срабатывает за 0.05 с и отправляет сигнал на отключение выключателя линии;
- Данные о событии (время срабатывания, величина утечки) передаются в SCADA через IEC 61850 — операторы анализируют причину неисправности и планируют ремонт.
- Нефтегазовая отрасль (электросети площадок)
На нефтегазовой площадке ABB SPA-ZC22 защищает электросети, питающие насосы и компрессоры:
- Электросеть площадки имеет изолированное нейтральное заземление — ABB SPA-ZC22 настроен на порог срабатывания 0.1 А и задержку 0.1 с;
- При утечке тока через влажный кабель (например, после дождя) модуль отключает питание насоса — предотвращая перегрев и возгорание;
- Локальный LCD-дисплей позволяет техническому персоналу на месте проверять параметры реле и подтверждать причину срабатывания.
- Химическая промышленность (цехов с опасными зонами)
В химическом цехе с опасными зонами (класс 2 по ATEX) ABB SPA-ZC22 обеспечивает безопасность электросетей, питающих реакторы:
- Модуль сертифицирован по ATEX — он может использоваться в зонах с риском взрыва;
- При утечке тока (например, 0.3 А) через поврежденную изоляцию реактора ABB SPA-ZC22 отключает линию и активирует сигнальную колонку — персонал эвакуируется, а система пожаротушения включается;
- Данные о событии логируются в контроллер AC 800M — для последующей проверки регуляторными органами.
Сравнение с конкурентами
Сравним ABB SPA-ZC22 с аналогичным реле защиты — «Реле ZX-100» (условное название竞品):
| Параметр | ABB SPA-ZC22 | Реле ZX-100 | Разница |
|---|---|---|---|
| Точность измерения | ±2% от полного диапазона | ±5% от полного диапазона | ABB выявляет более мелкие утечки — надежнее для критических систем |
| Коммуникация | IEC 61850, Modbus TCP/RTU | Только Modbus RTU | ABB интегрируется с современными SCADA — удобнее для дистанционного управления |
| Ступени защиты | 2 независимые | 1 ступень | ABB обеспечивает резервную защиту — снижает риск пропуска неисправностей |
| Диагностика | Обрыв кабеля, неправильное подключение, внутренние ошибки | Только обрыв кабеля | ABB позволяет быстро локализовать проблемы — снижает время простоя |
| Срок службы | 15–20 лет | 8–10 лет | ABB надежнее — снижает затраты на замену реле |
Советы по выбору и предостережения при использовании ABB SPA-ZC22
-
Советы по выбору
- Определите тип электросети: Для сетей с напряжением 50 В – 110 кВ и любым типом заземления (изолированное, компенсированное) ABB SPA-ZC22 подходит идеально. Убедитесь, что диапазон измерения нулевого тока (0.01 А – 10 А) покрывает ожидаемые утечки в вашей сети.
- Рассчитайте требуемую точность: Если ваша сеть требует выявления мелких утечек (≤0.1 А) — выбирайте ABB SPA-ZC22 за счет точности ±2%, так как реле с точностью ±5% пропустят такие неисправности.
- Учтите требования к коммуникации: Для интеграции с современными SCADA-системами (поддерживающими IEC 61850) ABB SPA-ZC22 — лучший выбор, в то время как竞品 без Ethernet-интерфейса потребуют дополнительных шлюзов.
-
Предостережения
- Подключайте согласно схеме: При подключении к трансформатору тока строго соблюдайте полярность — неправильное подключение приведет к ошибкам измерения и ложным/отсутствующим срабатываниям. Используйте только кабели с экранированием (для снижения помех).
- Калибруйте регулярно: Раз в 2–3 года проводите калибровку ABB SPA-ZC22 с использованием эталонного генератора нулевого тока — это поддерживает точность измерения и соответствие стандартам IEC 60255.
- Настройте задержку правильно: Избегайте слишком короткой задержки (≤0.01 с) в сетях с временными асимметриями (например, при запуске электродвигателей) — это может привести к ложным срабатываниям. Для таких сетей установите задержку 0.1–0.5 с.
