Описание
Начальное представление продукта

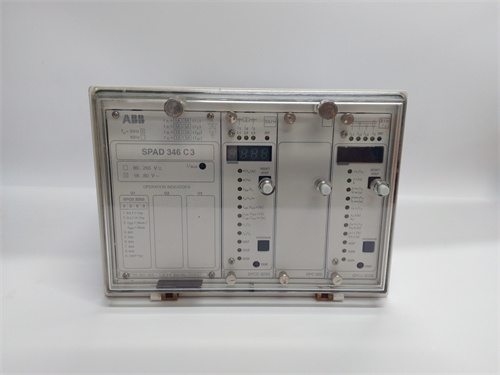

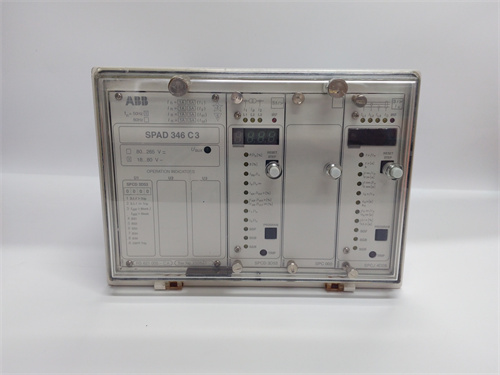

В линейке промышленных защитных устройств ABB для электросетей низкого и среднего напряжения выделяется цифровое защитное реле — ABB SPAD346C (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для защиты, контроля и мониторинга электрических линий, трансформаторов и распределительных узлов, обеспечивая быструю реакцию на нештатные режимы (короткое замыкание, перегрузка, земное замыкание) и предотвращая распространение аварий — критически важно для стабильности электроснабжения промышленных предприятий, дата-центров и жилых комплексов.
Описание продукта
ABB SPAD346C относится к серии защитных реле ABB SPAD, специализирующихся на компактных и надежных решениях для распределительных сетей. Он сочетает в себе широкий набор защитных функций и простоту эксплуатации, что делает его подходящим как для новых проектов, так и для модернизации старых систем (замена аналоговых реле на цифровое оборудование). Благодаря цифровой обработке сигналов, ABB SPAD346C обеспечивает высокую точность определения нештатных режимов и минимальное время реакции — это позволяет изолировать поврежденный участок сети до того, как авария повлияет на другие компоненты.
Особенно важно отметить, что ABB SPAD346C соответствует международным стандартам безопасности и электромагнитной совместимости (IEC 60255 для защитных реле, EN 61000-6-2 для устойчивости к помехам), что гарантирует его стабильную работу в условиях сильных электромагнитных полей (например, вблизи мощных приводов, трансформаторов или промышленных печей) — где стандартные защитные устройства часто дают ложные срабатывания. Компактная конструкция с панельным монтажом (глубина корпуса < 100 мм) позволяет устанавливать ABB SPAD346C в плотно заполненные шкафы автоматизации, что актуально для объектов с ограниченным пространством (например, подстанции в городских условиях).
Дополнительным преимуществом ABB SPAD346C является поддержка коммуникационного протокола Modbus RTU (через интерфейс RS485), что позволяет интегрировать его в системы мониторинга и управления (например, с операторской панелью ABB PDP800 или системой SCADA). Это дает операторам возможность отслеживать состояние реле в реальном времени, получать данные о параметрах сети (ток, напряжение) и анализировать логи событий (например, причины аварий) без прямого доступа к устройству. Также ABB SPAD346C оснащено встроенными индикаторами состояния (светодиоды) и кнопками для локальной настройки — это упрощает диагностику и обслуживание, даже при отсутствии подключения к внешней системе.
Важно отметить, что ABB SPAD346C имеет гибкие настройки защитных параметров (пороги срабатывания, время задержки) — это позволяет адаптировать его к различным сценариям эксплуатации: от защиты линий электропередачи с длинной дистанцией до контроля перегрузки трансформаторов в промышленных цехах.
Параметры продукта
Основные технические характеристики ABB SPAD346C:
- Тип устройства: Цифровое защитное реле для линий электропередачи, трансформаторов и распределительных узлов.
- Основные защитные функции:
- Защита от короткого замыкания (зонная защита, без задержки и с регулируемой задержкой);
- Защита от земного замыкания (для сетей с изолированной нейтралью или заземленной нейтралью);
- Защита от перегрузки (с регулируемой задержкой, для предотвращения перегрева оборудования);
- Защита от потеря фаз или неправильной фазовой последовательности;
- Контроль напряжения (защита от повышения/понижения U).
- Измеряемые параметры:
- Ток (I): 0–5 А (через трансформаторы тока, ТТК);
- Напряжение (U): 0–100 В (через трансформаторы напряжения, ТН);
- Частота сети: 45–65 Гц (тolerance ±0,1 Гц).
- Точность измерения:
- Ток/напряжение: ±0,5% от полного диапазона (FS);
- Частота: ±0,01 Гц.
- Скорость реакции:
- При коротком замыкании: < 60 мс;
- При земном замыкании: < 80 мс.
- Коммуникационные интерфейсы: RS485 (поддержка Modbus RTU, скорость передачи 1200–19200 бод).
- Выходные контакты: 4 релейных выхода (Normally Open/Normally Closed, максимальная нагрузка 250 В AC/5 А, 24 В DC/5 А) — для управления выключателями или сигнализации.
- Напряжение питания: 24 В DC (диапазон допустимых значений: 19,2–28,8 В DC) или 110/220 В AC (диапазон 85–264 В AC), потребляемая мощность ≤ 15 Вт.
- Температурный диапазон эксплуатации: -20 °C – +60 °C (оперативный), -40 °C – +85 °C (хранение).
- Класс защиты корпуса: IP40 (панельный монтаж) — защищает от пыли и вертикальных струй воды.
- Логирование: Встроенная память для 500 последних событий (время, тип события, параметры сети).
Преимущества и особенности
ABB SPAD346C имеет ряд ключевых преимуществ, отличающих его от аналогичных защитных реле:
- Комплексность защитных функций: Одно устройство заменяет несколько аналоговых реле (защита от короткого замыкания, перегрузки, земного замыкания), что снижает количество оборудования в шкафу, упрощает монтаж и уменьшает риск отказов из-за сложности схемы.
- Высокая точность и быстрая реакция: Точность ±0,5% для ток/напряжения и скорость реакции < 60 мс позволяют ABB SPAD346C быстро и точно выявлять нештатные режимы, изолируя поврежденный участок до распространения аварии — критично для систем с высокими требованиями к надежности (например, дата-центры).
- Гибкость в настройках: Регулируемые пороги срабатывания и время задержки адаптируют ABB SPAD346C к различным типам оборудования (линии, трансформаторы, моторы) и условиям эксплуатации — нет необходимости покупать специализированные реле для каждого сценария.
- Легкая интеграция: Поддержка Modbus RTU обеспечивает совместимость с системами автоматизации ABB (PDP800, AC800M) и сторонними решениями — операторы могут отслеживать состояние реле и анализировать данные в едином интерфейсе.
- Простота обслуживания: Индикаторы состояния (светодиоды) и локальные кнопки для настройки упрощают диагностику — технический персонал может быстро определить причину неисправности (например, обрыв кабеля, перегрузка) без дополнительного оборудования.
Примеры применения в отраслях
ABB SPAD346C успешно используется в следующих отраслях:
- Промышленность: В крупных заводах (машиностроение, пищевая промышленность) для защиты линий электропередачи, питающих приводы и производственное оборудование — ABB SPAD346C предотвращает отключение всего цеха при локальном коротком замыкании, снижая время простоя и потери.
- Жилищная и коммерческая недвижимость: В подстанциях жилых комплексов, торговых центров и офисных зданий для защиты распределительных узлов — реле защищает от перегрузки сети при пиковом потреблении (например, холодное время года, включение кондиционеров) и предотвращает отключение электроэнергии для жителей/работников.
- Дата-центры: Для защиты электроснабжения серверных стоек и систем охлаждения — высокая надежность ABB SPAD346C гарантирует стабильность работы серверов, предотвращая потери данных из-за отключения электроэнергии.
- Транспорт: В подстанциях электропередач автобусных парков или логистических центров для защиты линий, питающих зарядные станции и оборудование для управления грузопотоками — реле обеспечивает непрерывную работу критических систем транспорта.
Сравнение с конкурентами
Сравнение ABB SPAD346C с аналогичными цифровыми защитными реле (например, Siemens 7SJ32, Omron K8DS) демонстрирует его преимущества:
| Параметр | ABB SPAD346C | Siemens 7SJ32 | Omron K8DS |
|---|---|---|---|
| Защитные функции | Короткое замыкание, земное замыкание, перегрузка, контроль U/фаз | Короткое замыкание, перегрузка (базовые) | Короткое замыкание, перегрузка, контроль U |
| Скорость реакции | < 60 мс (короткое замыкание) | < 80 мс | < 100 мс |
| Точность измерения | ±0,5% (ток/напряжение) | ±1% | ±1% |
| Коммуникация | Modbus RTU (RS485) | Modbus RTU (опционально) | Без коммуникации |
| Температурный диапазон | -20 °C – +60 °C | -10 °C – +55 °C | 0 °C – +50 °C |
| Совместимость с ABB оборудованием | Полная (PDP800, AC800M) | Ограниченная (требует драйверов) | Нет |
Хотя все модели обеспечивают базовую защиту, ABB SPAD346C превосходит конкурентов по комплексу защитных функций, скорости реакции, точности и интеграции с системами ABB — это делает его предпочтительным для систем, где требуется высокая надежность и гибкость.
Советы по выбору
При выборе ABB SPAD346C учитывайте следующие факторы:
- Тип защищаемого оборудования: Если вам нужно защитить линии, трансформаторы и распределительные узлы с комплексными требованиями (защита от земного замыкания, фазовых сбоев), ABB SPAD346C с полным набором функций подходит лучше, чем модели Siemens 7SJ32 или Omron K8DS (с ограниченными возможностями).
- Условия эксплуатации: Для помещений с температурой ниже 0 °C (например, открытые подстанции в холодных регионах) или выше 50 °C (нагревательные цеха), ABB SPAD346C с диапазоном -20 °C – +60 °C является более надежным выбором, чем конкуренты.
- Необходимость в коммуникации: Если требуется интеграция с системой SCADA или операторской панелью, поддержка Modbus RTU в ABB SPAD346C устраняет необходимость в дополнительных модулях — для систем без коммуникации можно рассмотреть более бюджетные модели.
- Требования к точности: Для процессов, где точное определение нештатных режимов критично (например, дата-центры, медицинское оборудование), точность ±0,5% ABB SPAD346C делает его лучше, чем модели с ±1% (Siemens, Omron).
Примеры применения в отраслях
ABB SPAD346C успешно используется в следующих отраслях:
- Промышленность: В крупных заводах (машиностроение, пищевая промышленность) для защиты линий электропередачи, питающих приводы и производственное оборудование — ABB SPAD346C предотвращает отключение всего цеха при локальном коротком замыкании, снижая время простоя и потери.
- Жилищная и коммерческая недвижимость: В подстанциях жилых комплексов, торговых центров и офисных зданий для защиты распределительных узлов — реле защищает от перегрузки сети при пиковом потреблении (например, холодное время года, включение кондиционеров) и предотвращает отключение электроэнергии для жителей/работников.
- Дата-центры: Для защиты электроснабжения серверных стоек и систем охлаждения — высокая надежность ABB SPAD346C гарантирует стабильность работы серверов, предотвращая потери данных из-за отключения электроэнергии.
- Транспорт: В подстанциях электропередач автобусных парков или логистических центров для защиты линий, питающих зарядные станции и оборудование для управления грузопотоками — реле обеспечивает непрерывную работу критических систем транспорта.
Предосторожности
- При монтаже: Отключите питание сети перед установкой ABB SPAD346C — подключение под напряжением может привести к короткому замыканию или повреждению реле. Соблюдайте схему подключения к ТТК/ТН (контроль полярности) — неправильное подключение приведет к неточности измерения или неработе защитных функций.
- Проверка настроек: Перед вводом в эксплуатацию тщательно проверяйте параметры защиты (пороги срабатывания, время задержки) — ложные настройки могут привести к неотработке реле при аварии или ложному срабатыванию (отключение нормально работающего оборудования).
- Тестирование: Тестируйте работоспособность ABB SPAD346C раз в 6 месяцев с помощью тестеров защитных реле — это гарантирует, что все функции работают исправно и реле будет срабатывать при реальной аварии.
- Защита от помех: Используйте экранированные кабели для подключения к ТТК/ТН и располагайте их на расстоянии не менее 30 см от силовых линий — это снизит электромагнитные помехи и предотвратит ложные срабатывания.
- Обновление прошивки: При необходимости обновления прошивки используйте только официальные файлы от ABB и следу инструкциям производителя — несанкционированные обновления могут нарушить работу реле и отменить гарантию.
