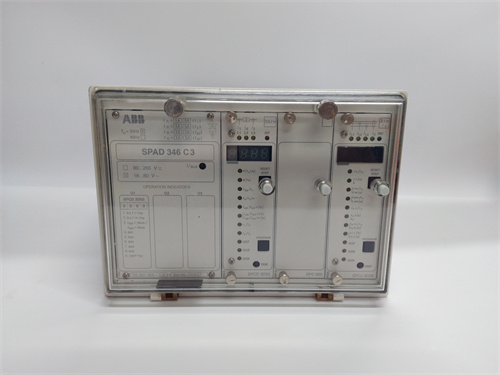

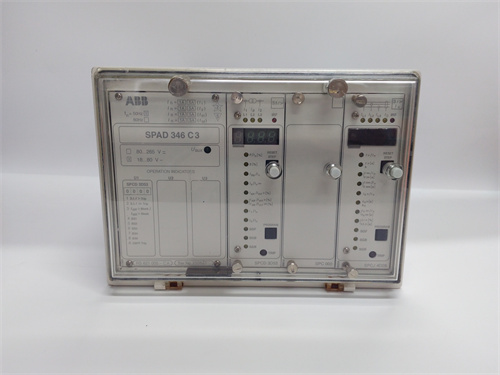

Основным объектом рассмотрения является защитный релей для высоковольтных электроэнергетических сетей ABB SPAD346C3 — ключевой компонент систем безопасности и контроля электропередач, разработанный компанией ABB для защиты линий электропередачи, трансформаторов и автогенераторов напряжением от 110 кВ до 750 кВ. Продукт ABB SPAD346C3 относится к серии интеллектуальных защитных релей ABB, специализирующихся на быстрой детекции аварий (короткие замыкания, обрыв линии, несимметричные режимы) и автоматическом включении защитных мер, предотвращая разрушение оборудования и остановку энергопотребления. Благодаря поддержке цифровых протоколов и высокой точности измерений, ABB SPAD346C3 легко интегрируется в современные цифровые сети (Smart Grid) и системы SCADA, обеспечивая операторам реальное время мониторинг состояния электроэнергетических объектов. Детальную информацию о технических характеристиках и правилах настройки можно найти на официальной странице: ABB SPAD346C3.
Параметры продукта
Параметры ABB SPAD346C3 оптимизированы для надежной защиты высоковольтных сетей, основные из них включают:
- Область применения: Защита линий электропередач (длинных, средних и коротких), трансформаторов ТТН-ТН и автогенераторов мощностью до 500 МВт.
- Основные функции защиты:
- Защита от коротких замыканий (зональная защита по току и напряжению);
- Защита от обрыва линии (мониторинг токов и напряжений на концах линии);
- Защита от несимметричных режимов (защита от отрицательных и нулевых последовательностей тока);
- Защита от перегрева изоляции (мониторинг уровня напряжения и утечки тока);
- Автоматическое восстановление работы (автоматические переключатели после устранения аварии).
- Измерительные параметры и точность:
- Ток: Диапазон 0–5 А (с поддержкой трансформаторов тока ТТН), точность ±0,2 %;
- Напряжение: Диапазон 0–120 В (с поддержкой трансформаторов напряжения ТН), точность ±0,2 %;
- Частота: Диапазон 45–55 Гц, точность ±0,01 Гц — контроль стабильности частоты сети.
- Коммуникационные интерфейсы:
- 2 порта Ethernet (100 Мбит/с) с поддержкой IEC 61850 (GOOSE, Sampled Values) и Modbus TCP — для интеграции с SCADA и цифровыми сетями;
- 1 порт RS-485 с поддержкой Modbus RTU — для локального подключения к панели управления или диагностическому оборудованию.
- Время реакции: Минимальное время срабатывания ≤5 мс (для зональной защиты от коротких замыканий) — критически быстрое реагирование на аварийные ситуации.
- Напряжение питания: 110/220 В ПС или 110/220 В АС (диапазон ±20 % от номинала) — совместимость с источниками питания электроузлов.
- Операционные условия:
- Температурный диапазон: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Класс защиты корпуса: IP54 (настенный монтаж) / IP20 (монтаж в шкафах) — защита от пыли и влаги;
- Устойчивость к электромагнитным помехам: EMC EN 61000-6-2 — работа в условиях сильного электромагнитного фона (близко к трансформаторам, электродвигателям).
Преимущества и особенности
ABB SPAD346C3 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Поддержка протокола IEC 61850 (GOOSE/Sampled Values): Это позволяет ABB SPAD346C3 обмениваться данными с другими устройствами сети (другие реле, контроллеры) в режиме реального времени, обеспечивая координированную работу защитных систем — например, синхронное отключение нескольких участков сети при распространении аварии.
- Высокая точность и селективность: Точность измерений ±0,2 % и продуманная алгоритмика защиты делают ABB SPAD346C3 селективным — он срабатывает только на поврежденный участок сети, не затрагивая здоровые части, что минимизирует зону остановки энергопотребления.
- Детальное логирование и диагностика: ABB SPAD346C3 автоматически записывает все аварийные события (время срабатывания, значения токов/напряжений, тип аварии) и сохраняет данные до 5 лет — это упрощает расследование причин инцидентов и соответствие требованиям регулирующих органов.
- Удаленное управление и настройка: Через интерфейс IEC 61850 можно дистанционно настраивать параметры ABB SPAD346C3, обновлять прошивку и запускать тесты — это снижает необходимость в посещении удаленных электроузлов (например, трансформаторные подстанции в труднодоступных районах) и сокращает затраты на обслуживание.
- Отказоустойчивость: Двойная схема питания, проверка целостности внутренних компонентов в реальном времени и поддержка режима «горячего замены» (при наличии резервного реле) делают ABB SPAD346C3 надежным — средний наработный ресурс (MTBF) превышает 180 000 часов.
Примеры применения в отраслях
ABB SPAD346C3 широко используется в электроэнергетике для защиты критически важных объектов:
- Городские распределительные сети: В трансформаторных подстанциях напряжением 220 кВ — ABB SPAD346C3 защищает линии электропередач, идущие к жилым районам, от коротких замыканий, автоматически отключая поврежденный участок и сохраняя подачу электроэнергии другим районам.
- Промышленные энергосистемы: На металлургических комбинатах и нефтеперерабатывающих заводах — релей защищает собственные трансформаторы и линии электропередач, обеспечивая бесперебойное питание критического оборудования (электродные печи, компрессоры).
- Энергетические объекты возобновляемых источников: В ветряных парках и солнечных электростанциях — ABB SPAD346C3 контролирует параметры электроэнергии (ток, напряжение, частота) перед подачей в общую сеть, защищая инверторы от аварий и предотвращая нестабильность сети.
- Транспортная электроэнергетика: В подстанциях электропутей (для электропоездов) — релей защищает контактную сеть (25 кВ) от обрывов и коротких замыканий, обеспечивая стабильную подачу энергии для движения поездов.
Сравнение с конкурентами
Сравним ABB SPAD346C3 с аналогичными защитными реле Siemens 7SD610 (серия Siprotec) и Schneider Electric Sepam 800:
| Параметр | ABB SPAD346C3 | Siemens 7SD610 | Schneider Electric Sepam 800 |
|---|---|---|---|
| Поддержка IEC 61850 | Да (GOOSE, Sampled Values) | Да (только GOOSE) | Да (GOOSE) |
| Время реакции | ≤5 мс | ≤8 мс | ≤10 мс |
| Функции защиты | 8 основных + 5 дополнительных | 6 основных + 4 дополнительных | 7 основных + 3 дополнительных |
| Точность измерений (ток/напряжение) | ±0,2 % / ±0,2 % | ±0,2 % / ±0,2 % | ±0,3 % / ±0,3 % |
| MTBF (часов) | >180 000 | ~150 000 | ~120 000 |
| Класс защиты корпуса | IP54/IP20 | IP44/IP20 | IP40/IP20 |
Преимущество ABB SPAD346C3 — быстрее время реакции, более полный набор защитных функций, поддержка Sampled Values в рамках IEC 61850 и лучшая устойчивость к внешним факторам (IP54). Это делает его предпочтительным для сложных высоковольтных сетей, где требуется максимальная надежность и цифровая интеграция.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого объекта: ABB SPAD346C3 идеально подходит для линий электропередач и трансформаторов напряжением >110 кВ. Для оборудования низкого напряжения (0,4–10 кВ) выберите модель ABB SPAD300 (специализированная для распределительных сетей низкого напряжения).
- Проверьте требования к цифровой интеграции: Если ваша сеть использует IEC 61850 с Sampled Values (для цифровых измерений без трансформаторов), ABB SPAD346C3 — единственный из сравниваемых моделей, который поддерживает эту функцию. Для простых сетей с Modbus RTU можно выбрать более бюджетные варианты, но ABB SPAD346C3 обеспечивает запас по будущим модернизациям.
- Учтите условия монтажа: Для внешнего монтажа (на стенах подстанций) выберите вариант ABB SPAD346C3 с корпусом IP54 — он защитит релей от влаги и пыли. Для монтажа в закрытых шкафах подойдет вариант IP20.
Меры предосторожности
- Монтаж и настройка: Устанавливайте и настраивайте ABB SPAD346C3 только квалифицированным персоналом с сертификацией по работе с высоковольтным оборудованием, следуя руководству по эксплуатации (доступно на ABB SPAD346C3) — неправильная конфигурация защитных функций может привести к неработоспособности реле в аварийной ситуации.
- Периодическая проверка: Ежегодно тестируйте работоспособность ABB SPAD346C3 с помощью специализированного диагностического оборудования — имитируйте аварийные сигналы (короткое замыкание, обрыв) и проверьте, что релей срабатывает корректно и отключает только поврежденный участок.
- Обновление прошивки: Регулярно обновляйте прошивку ABB SPAD346C3 до последней версии через официальный сайт ABB — обновления исправляют ошибки, добавляют новые функции и повышают совместимость с другими устройствами в сети.
- Защита от несанкционированного доступа: Настройте парольную защиту для доступа к параметрам ABB SPAD346C3 — это предотвращает случайные или намеренные изменения конфигурации, которые могут привести к нарушению безопасности сети.
