Описание
Описание продукта

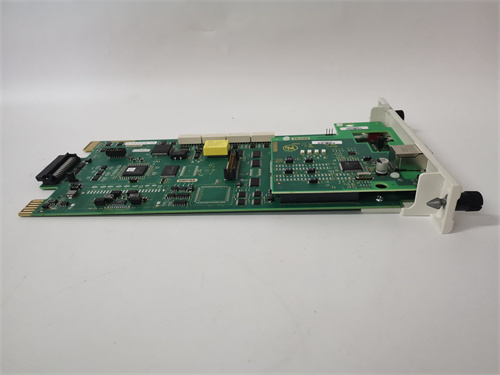

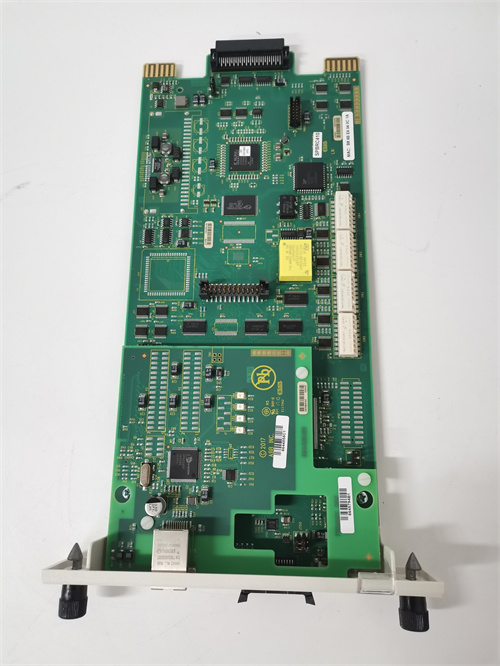

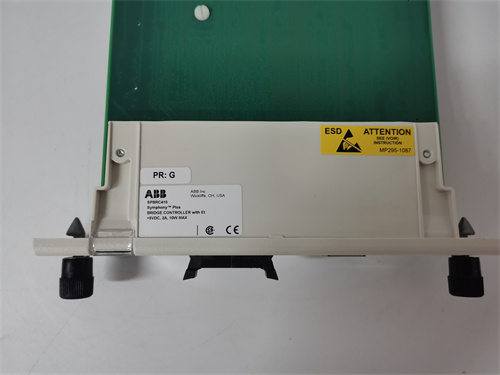

Модуль коммуникации ABB SPBRC410 — это специализированное устройство, разработанное для решения задач интеграции различных компонентов автоматизированных систем в условиях, где требуется стабильность связи и защита от внешних помех (энергетика, нефтегаз, химическая промышленность). Благодаря поддержке протокола Profibus DP (скорость передачи до 12 Мбит/с) и совместимости с шиной ABB S800 I/O, ABB SPBRC410 обеспечивает быстрое и безопасное обмен данных между контроллерами ABB AC 800M и распределенными модулями I/O, что критично для синхронных процессов (например, регулировка давления в трубопроводах или управление конвейерами). Модуль ABB SPBRC410 имеет компактную конструкцию для монтажа в шасси ABB S800, что экономит пространство в промышленных шкафах и упрощает интеграцию с существующими системами. При использовании ABB SPBRC410 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам ABB по надежности, включая защиту от электромагнитных помех (EMC Class B) и устойчивость к перепадам напряжения — это предотвращает разрыв связи в шумных средах (например, near электродвигателей или трансформаторов). Также ABB SPBRC410 поддерживает настройку через программное обеспечение ABB Control Builder M, что позволяет инженерам конфигурировать параметры сети (адрес устройства, скорость передачи, фильтрацию данных) и диагностировать состояние связи в реальном времени — например, быстро выявить неисправный сегмент кабеля или перегруженность сети. Уникальная функция «автоматического восстановления соединения» ABB SPBRC410 обеспечивает переподключение к сети в течение 1 секунды после кратковременного сбоя, что критично для непрерывных процессов (например, работа реакторов или газоперекачивающих станций), где остановка связи может привести к аварии. Благодаря высокой совместимости с другими модулями ABB (например, SPBAI121 — аналоговый вход, SPBDO132 — цифровой выход), ABB SPBRC410 становится неотъемлемым компонентом для построения распределенных систем автоматизации — он обеспечивает единое коммуникационное поле, упрощая управление и мониторинг всей системы.
Параметры продукта
- Тип модуля: Коммуникационный модуль Profibus DP для шины ABB S800 I/O
- Поддерживаемые протоколы: Profibus DP V1/V2 (мастер/слейв режимы), совместим с стандартами IEC 61158
- Скорость передачи данных: 9.6 кбит/с — 12 Мбит/с (конфигурируемая через Control Builder M)
- Количество подключений: Поддерживает до 124 подчиненных устройств (модулей I/O) в сети Profibus DP
- Интерфейсы:
- 1 порт Profibus DP (со стандартным разъемом Sub-D 9)
- Интерфейс для подключения к шине ABB S800 I/O (встроенный в корпус модуля)
- Функции защиты:
- Защита от электромагнитных помех (EMC Class B, соответствует стандартам EN 61000-6-2/3)
- Защита от статического разряда (ESD) — ±15 кВ (контактный), ±8 кВ (воздушный)
- Автоматическое переключение на резервный канал (при использовании дублированной сети)
- Индикация: LED-индикаторы (зеленый — нормальная работа, красный — ошибка связи, желтый — активная передача данных)
- Напряжение питания: 24 В DC ±10% (подается из шасси ABB S800 I/O)
- Температурный диапазон эксплуатации: -25 °C до +70 °C (подходит для суровых промышленных условий)
- Уровень защиты: IP20 (для установки в закрытые шкафы ABB S800 с защитой от пыли)
- Монтаж: В шасси ABB S800 I/O (размеры — 100 мм × 80 мм × 30 мм, 1 слот в шасси)
Преимущества и особенности
- Высокая скорость и надежность связи: Поддержка Profibus DP до 12 Мбит/с и функция автоматического восстановления соединения ABB SPBRC410 гарантируют минимальные задержки и стабильность передачи данных — критично для систем с реальным временем (например, управление роботами или регулировка турбин).
- Защита от внешних помех: EMC Class B и защита от ESD делают ABB SPBRC410 устойчивым к шумам в промышленных сетях — это исключает искажения сигналов даже near мощных электродвигателей или трансформаторов.
- Совместимость с ABB экосистемой: ABB SPBRC410 идеально интегрируется с контроллерами ABB AC 800M, шиной S800 I/O и ПО Control Builder M — не требуется дополнительных драйверов или адаптеров, что сокращает время настройки системы.
- Гибкая конфигурация: Возможность выбора скорости передачи (9.6 кбит/с — 12 Мбит/с) и режима работы (мастер/слейв) позволяет адаптировать ABB SPBRC410 к требованиям конкретного процесса — например, использовать высокую скорость для критических сигналов (температура реактора) и низкую для менее важных (состояние светотехники).
- Легкая диагностика: LED-индикаторы и возможность чтения статусов через Control Builder M позволяют операторам быстро локализовать неполадки (например, разрыв кабеля Profibus или перегрузку сети) — это снижает время простоя системы.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В теплоэлектростанциях ABB SPBRC410 обеспечивает связь между контроллером ABB AC 800M и модулями S800 I/O, установленными near турбин и котлов. Модуль передаёт данные о температуре пара, давлении и состоянии вентилей с скоростью 12 Мбит/с, а автоматическое восстановление соединения предотвращает остановку турбины при кратковременных сбоях сети — это гарантирует стабильную выработку электроэнергии.
- Нефтегазовая отрасль: На нефтеперекачивающих пунктах ABB SPBRC410 управляет связью между контроллером и распределенными модулями I/O, расположенными на трубопроводах (дальность до 1000 м). Модуль устойчив к низким температурам (-25 °C) и вибрациям, а защита EMC предотвращает искажения сигналов от компрессоров — данные о расходе нефти и давлении передаются в SCADA без потерь.
- Химическая промышленность: В заводах по производству пластиков ABB SPBRC410 связывает контроллер AC 800M с модулями I/O, установленными в реакторах полимеризации. Модуль работает в режиме мастера Profibus DP, синхронизируя работу 50+ подчиненных устройств (датчиков давления, температуры, клапанов) — высокая скорость передачи (12 Мбит/с) гарантирует, что команда на регулировку подачи реагента выполняется без задержки.
- Металлургия: В сталелитейных заводах ABB SPBRC410 обеспечивает связь между главным контроллером и модулями I/O, контролирующими электропечи и конвейеры. Модуль фильтрует шум от электродвигателей и передает данные о температуре расплава и скорости конвейера с минимальной задержкой — это позволяет операторам своевременно корректировать режимы печи, предотвращая брак продукции.
Сравнение с конкурентами
| Параметр | ABB SPBRC410 | Конкурентный модуль (например, Siemens SIMATIC DP/PA Link) |
|---|---|---|
| Скорость передачи | 9.6 кбит/с — 12 Мбит/с | 9.6 кбит/с — 1.5 Мбит/с (высокая скорость требует лицензии) |
| Количество подчиненных устройств | 124 | 32 |
| Температурный диапазон | -25 °C до +70 °C | 0 °C до +60 °C |
| Автоматическое восстановление соединения | Да (в течение 1 сек) | Нет (требует ручного перезапуска) |
| Совместимость с ABB S800 | Полная | Ограниченная (требует адаптера) |
| Гарантийный срок | 3 года (стандарт для ABB) | 2 года |
Рекомендации по выбору
- Убедитесь в совместимости с вашей системой ABB: ABB SPBRC410 разработан для шины S800 I/O и контроллеров AC 800M — если вы используете другие серии ABB (например, Advant Master) или сторонние PLC, проверьте наличие адаптеров для интеграции.
- Определите требования к скорости и количеству устройств: Для больших систем с 30+ модулями I/O и требуемой скоростью >1.5 Мбит/с ABB SPBRC410 подойдет лучше, чем конкуренты с ограничением по количеству устройств и скорости.
- Проверьте условия эксплуатации: Для работы в холодных (-25 °C до 0 °C) или нагретых (+60 °C до +70 °C) помещениях ABB SPBRC410 с широким температурным диапазоном является предпочтительным выбором — модели с более узким диапазоном may выходить из строя при экстремальных температурах.
- Учтите нужду в надежности связи: Для критических процессов (нефтегаз, энергетика) функция автоматического восстановления соединения ABB SPBRC410 критически важна — она позволяет избежать остановки системы при кратковременных сбоях сети (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж ABB SPBRC410 должен выполняться после отключения питания шасси ABB S800 I/O — вставка модуля под напряжением может привести к повреждению шены Profibus или контроллера.
- При прокладке кабелей Profibus используйте только сертифицированные линии (тип A или B) с экранированием: Это дополнительно снижает электромагнитные помехи и гарантирует стабильность связи, особенно при длине кабеля более 100 метров.
- Не превышайте максимальное количество подчиненных устройств (124): Перегрузка сети может привести к задержкам в передаче данных — для больших систем используйте несколько модулей ABB SPBRC410 с разделением сети на сегменты.
- Регулярно проверяйте индикаторы связи: Зеленый свет — нормальная работа, красный — ошибка (проверьте кабель, адрес устройства или скорость передачи). При постоянном красном сигнале проверьте состояние сети с помощью инструмента ABB Profibus Diagnostics.
- Используйте дублированную сеть для критических процессов: Для повышения надежности установите две линии Profibus и включите функцию автоматического переключения в ABB SPBRC410 — это предотвращает разрыв связи при повреждении одного кабеля.
