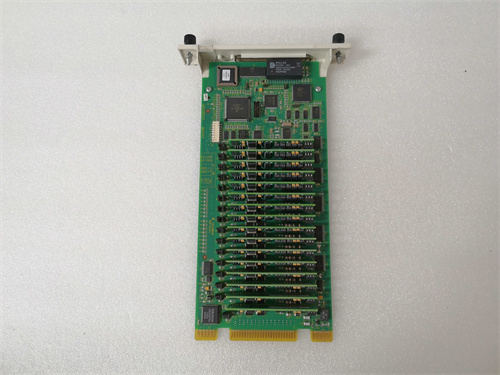

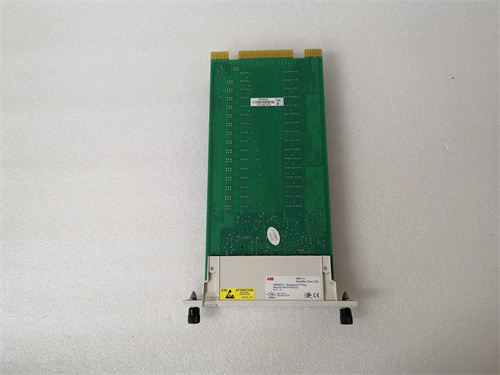

ABB SPCJ4D34-AA

Описание

Общая характеристика продукта ABB SPCJ4D34-AA

Технические параметры ABB SPCJ4D34-AA

• Конфигурация каналов и тип выхода:
  • Количество выходных каналов: 4 независимых цифровых канала (DO);
  • Тип выхода: Реле контакты (Form C — нормально разомкнутые (NO) и нормально замкнутые (NC) контакты), поддерживают как переключение, так и удержание нагрузки;
  • Тип реле: Электромагнитные реле с герметичным упакованием (защищают контакты от пыли и влаги).
• Параметры нагрузки и питания:
  • Максимальная номинальная нагрузка на контакт (AC): 250 В AC, 10 А (для релейных нагрузок, например, контакторов);
  • Максимальная номинальная нагрузка на контакт (DC): 30 В DC, 5 А (для электромагнитных клапанов, вентиляторов);
  • Питание модуля: 24 В DC (стандарт для систем ABB), диапазон работы 18–30 В DC;
  • Потребляемый ток модуля (без нагрузки): ≤0,3 А (при 24 В DC).
• Функции защиты и диагностики:
  • Защита контактов от зажигания (Arc Suppression): Встроенные диоды и резисторы для подавления электрических искр при переключении индуктивных нагрузок (например, электродвигателей);
  • Диагностика состояния каналов: Мониторинг напряжения на контактах и состояние реле (отправка сигналов о неисправности канала в контроллер ABB);
  • Защита от перегрева: Автоматическое снижение мощности при температуре корпуса >70 °C (восстановление после остывания до +50 °C);
  • Защита от короткого замыкания на входе питания: Лимитирование тока при коротком замыкании в шине 24 В DC.
• Эксплуатационные характеристики:
  • Температурный диапазон работы: -20 °C до +60 °C (подходит для большинства промышленных условий — от холодильных зон до умеренно жарких цехов);
  • Влажность: 5%–95% (без конденсации, поддерживает работу в влажных средах, например, на водоподготовительных объектах);
  • Степень защиты: IP20 (для монтажа в шкафах управления ABB или стандартных промышленных шкафах);
  • Устойчивость к электромагнитным помехам (EMC): Соответствие стандартам EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение).
• Совместимость: Полная совместимость с контроллерами ABB Advant OCS, Symphony Plus, а также с системами диагностики ABB Control Builder. Подходит для управления нагрузками ABB (электромагнитные клапаны V18345, контакторы AF 系列) и стороннего производства.

Преимущества и особенности ABB SPCJ4D34-AA

1. Высокая нагрузочная способность: Возможность управления нагрузками до 250 В AC/10 А или 30 В DC/5 А позволяет ABB SPCJ4D34-AA работать с мощными промышленными устройствами — например, контакторами электродвигателей (в электростанциях) или крупными электромагнитными клапанами (в нефтегазовых трубопроводах). Это избавляет от необходимости дополнительных реле или усилителей.
2. Комплексная защита контактов и диагностика: Встроенная защита от зажигания предотвращает износ контактов при переключении индуктивных нагрузок, продлевая срок службы ABB SPCJ4D34-AA. А функция диагностики состояния каналов позволяет операторам своевременно выявлять неисправности (например, замыкание контакта) и устранять их до остановки производственного процесса.
3. Легкая интеграция с системами ABB: ABB SPCJ4D34-AA имеет стандартные разъемы и монтажные отверстия для подключения к контроллерам Advant OCS и Symphony Plus. Настройка каналов (например, логика переключения реле) осуществляется через ПО ABB Control Builder — не требуется специализированное программное обеспечение, что сокращает время монтажа.
4. Устойчивость к внешним помехам: Соответствие стандартам EMC EN 61000-6-2/4 гарантирует, что ABB SPCJ4D34-AA исправно работает в условиях сильных электромагнитных полей (например, рядом с трансформаторами или электродвигателями в металлургических цехах) без искажения сигналов управления.
5. Герметичное упакование реле: Герметичные реле защищают контакты от пыли, влаги и коррозионных газов (например, в химических цехах), что снижает вероятность внезапного выхода канала из строя и повышает общую надежность модуля.

Примеры применения ABB SPCJ4D34-AA в различных отраслях

• Энергетика: В теплоэлектростанции ABB SPCJ4D34-AA управляет контакторами вспомогательных электродвигателей (периферийное оборудование турбин) и электромагнитными клапанами системы подачи воды. Контроллер ABB Symphony Plus отправляет сигналы на модуль, который переключает реле — например, включает вентилятор при превышении температуры турбины. Защита от зажигания предотвращает износ контактов при переключении индуктивной нагрузки двигателя.
• Нефтегазовая отрасль: На нефтеперерабатывающем заводе ABB SPCJ4D34-AA контролирует электромагнитные клапаны в трубопроводах с нефтью и газом. При получении сигнала о превышении давления (от датчиков ABB 266H) контроллер Advant OCS через модуль закрывает аварийные клапаны. Диагностика состояния каналов позволяет операторам проверять исправность клапанов без остановки процесса.
• Металлургия: В цехе по прокатке стали ABB SPCJ4D34-AA управляет контакторами приводов рольгангов (транспортные системы для раскаленной стали) и вентиляторами системы охлаждения. Максимальная нагрузочная способность модуля (250 В AC/10 А) позволяет работать с мощными контакторами приводов, а устойчивость к EMC гарантирует исправную работу рядом с электромагнитными пускателями.
• Водоподготовка: На городском объекте очистки сточных вод ABB SPCJ4D34-AA управляет электромагнитными клапанами подачи реагентов (очищающие вещества) и вентиляторами биологических ёмкостей. Влажностный диапазон 5%–95% (без конденсации) позволяет модулю работать в условиях высокой влажности, а защита от короткого замыкания предотвращает повреждение при возможном попадании воды в шину питания.

Сравнение ABB SPCJ4D34-AA с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB SPCJ4D34-AA

Рекомендации по выбору

1. Оцените тип и мощность нагрузок: Если вам нужно управлять мощными AC-нагрузками (например, контакторами 10 А) или требуются релейные контакты Form C (для NO/NC конфигурации), ABB SPCJ4D34-AA — оптимальный выбор. Для слабых DC-нагрузок (например, световые индикаторы <2 А) можно рассмотреть транзисторные модули, но они не обеспечивают такой широкий диапазон нагрузок.
2. Проверьте совместимость с системой управления: ABB SPCJ4D34-AA оптимизирован для контроллеров ABB Advant OCS и Symphony Plus. Если ваша инфраструктура основана на этих системах, модуль интегрируется без проблем; для систем Siemens/Rockwell потребуется шлюз, что снизит надежность и увеличит затраты.
3. Учтите условия эксплуатации: Для помещений с температурой ниже 0 °C (например, холодильные камеры на пищевых заводах) ABB SPCJ4D34-AA подходит лучше, чем Siemens SIMATIC ET 200SP (ограничен до 0 °C).

Меры предостережения

1. Подбор нагрузки в пределах номинальных параметров: Не превышайте максимальную нагрузку ABB SPCJ4D34-AA (250 В AC/10 А или 30 В DC/5 А) — перегрузка может привести к износу реле контактов и выходу модуля из строя. Для нагрузок выше номинальных используйте дополнительные усилительные реле.
2. Монтаж в защищенных шкафах: Модуль ABB SPCJ4D34-AA имеет степень защиты IP20 — монтируйте его только в закрытых шкафах управления (например, шкафах ABB TS8) для защиты от пыли, влаги и механических повреждений. Избегайте размещения модуля ближе 15 см к нагружающимся компонентам (например, трансформаторам), чтобы предотвратить перегрев.
3. Проверка цепи питания перед подключением: Перед подключением ABB SPCJ4D34-AA убедитесь, что напряжение шкафа питания 24 В DC находится в диапазоне 18–30 В DC. Использование напряжения за пределами этого диапазона может привести к повреждению модуля или нестабильной работе каналов.
4. Регулярная диагностика через ПО ABB: Раз в 1 месяц проверяйте состояние каналов ABB SPCJ4D34-AA через ПО ABB Control Builder — анализируйте сигналы диагностики (напряжение на контактах, состояние реле) и заменяйте неисправные каналы или модуль вовремя. Это предотвращает внезапные остановки производственного процесса.
