Описание продукта

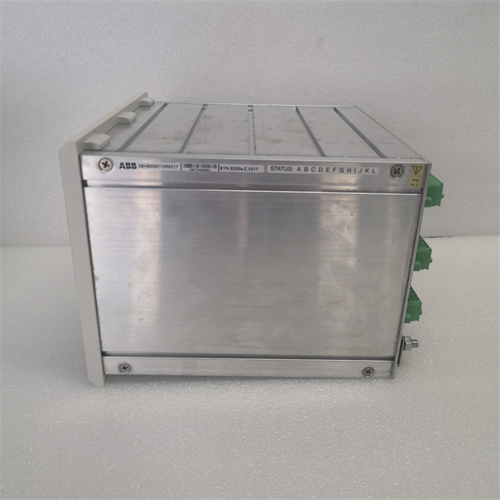

Основным объектом рассмотрения является система синхронизации и контроля скорости turbomachinery ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 — интегрированное решение, разработанное компанией ABB для точной синхронизации газовых, паровых турбин и генераторов с электросетью, а также для регулировки скорости вращения в энергетических объектах (ТЭЦ, ГЭС, атомные электростанции) и крупных промышленных комплексах (нефтегазовые компрессорные станции). Продукт ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 относится к серии высокоточных систем управления ABB, специализирующихся на работе в критических условиях: высокие температуры, вибрации, электромагнитные помехи — где требуется максимальная отказоустойчивость и соответствие стандартам энергетической безопасности.
Благодаря сочетанию цифрового контроллера SYN5200a-Z и модуля синхронизации SYNCHROTACT5 V217, ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 обеспечивает два ключевых функционала: 1) синхронизацию генератора с сетью по частоте (50/60 Гц) и напряжению с точностью ±0,01 %; 2) плавную регулировку скорости турбины от холостого хода до номинальной с адаптацией к переменным нагрузкам (например, при подключении дополнительных промышленных потребителей). Особенно важно отметить, что ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 поддерживает режим резервирования (redundant control) — два параллельно работающих модуля автоматически переключаются при отказе основного, что критично для объектов с непрерывным циклом работы (например, котло-турбинные блоки ТЭЦ), где остановка приведет к отключению электроэнергии.
Кроме того, ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 полностью совместим с программным обеспечением ABB Control Builder M и системами DCS ABB Symphony Plus/AC 800PEC, что упрощает настройку параметров синхронизации, архивирование данных и дистанционное мониторинг. Детальную информацию о технических характеристиках и правилах интеграции можно найти на официальной странице: ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217.
Особенно ценным преимуществом ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 является его соответствие стандартам SIL 3 (IEC 61508) и EN 50160 (нормы электросетей) — это гарантирует безопасную синхронизацию и защиту оборудования от скачков напряжения/частоты, а также соответствие требованиям международных энергетических регуляторов.
Параметры продукта
Параметры ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 оптимизированы для синхронизации и регулировки turbomachinery, основные из них включают:
- Основные функции:
- Синхронизация генератора с сетью: По частоте (45–65 Гц, настраиваемая) и напряжению (0–110 % номинального);
- Регуляция скорости турбины: Диапазон 0–120 % номинальной скорости (например, 0–3600 об/мин для турбин 50 Гц);
- Защита от аварий: Перескок скорости (±10 % от номинальной), низкое напряжение сети, несимметрия фаз.
- Параметры синхронизации:
- Точность регулировки частоты: ±0,001 Гц — критично для стабильной работы сети и предотвращения перегрузки генератора;
- Точность синхронизации напряжения: ±0,5 % от номинального — минимизация пусковых токов при подключении генератора;
- Время синхронизации: ≤10 с (от начала процесса до подключения к сети) — быстрая адаптация к изменениям нагрузки.

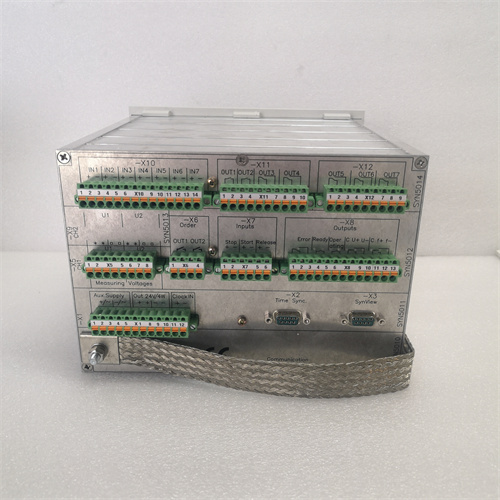

- Входные/выходные сигналы:
- Аналоговые входы (8 шт.): Для сигналов от датчиков скорости (энкодеры), напряжения сети, температуры турбины (4–20 мА, 0–10 В);
- Дискретные входы (12 шт.): Для сигналов запуска/остановки, выбора режима (автомат/ручной), сигналы тревоги;
- Аналоговые выходы (4 шт.): Для управления приводами топливной системы, дроссели скорости (4–20 мА);
- Дискретные выходы (8 шт.): Для сигнализации состояния (синхронизация завершена, авария), управление контакторами.
- Коммуникационные интерфейсы:
- 2 порта Ethernet: Поддерживают Profinet, Modbus TCP — для связи с DCS/SCADA;
- 1 порт RS-485: Для локальной настройки и подключения диагностического оборудования;
- Поддержка синхронизации времени SNTP — для точной временной метки событий.
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС) / 110/220 В АС (диапазон 85–264 В АС), потребляемая мощность ≤30 Вт.
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях;
- Класс защиты: IP20 (для монтажа в шкафу управления) / IP54 (опциональная версия для открытой площадки) — защита от пыли и кратковременного попадания воды.
- Защитные функции:
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Защита от короткого замыкания на выходах (автоматическое ограничение тока ≤1 А);
- Автоматическая остановка при перегреве модуля (>85 °C) или перескоке скорости (>110 % номинальной).
Преимущества и особенности
ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Сверхвысокая точность синхронизации: Точность частоты ±0,001 Гц и напряжения ±0,5 % делает ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 идеальным для крупных генераторов (мощностью >100 МВт), где даже небольшие отклонения приводят к перегрузке сети или повреждению турбины.
- Режим резервирования и высокая отказоустойчивость: Двойная модульная конструкция и MTBF >250 000 часов гарантируют, что ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 не становится точкой отказа в энергетических системах. При отказе одного модуля переключение происходит за ≤100 мс — производство не останавливается.
- Интеграция с DCS и дистанционное управление: Поддержка Profinet/Modbus TCP позволяет интегрировать ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 в существующие системы ABB Symphony Plus или сторонние SCADA (например, Siemens WinCC). Операторы могут дистанционно настраивать параметры синхронизации и отслеживать состояние турбины, не выходя на открытую площадку.
- Адаптивная регуляция скорости: Встроенные алгоритмы адаптации к нагрузке позволяют ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 плавно изменять скорость турбины при резких изменениях потребления электроэнергии (например, пиковые нагрузки в вечерние часы). Это снижает износ компонентов турбины и увеличивает её срок службы.
- Комплексная защита и диагностика: Система автоматически собирает данные о состоянии турбины (скорость, температура, напряжение) и генерирует алерты при приближении к критическим параметрам. Например, при увеличении вибрации >5 мм/с ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 снижает скорость и отправляет сигнал тревоги в DCS, предотвращая повреждение ротора.
Примеры применения в отраслях
ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 широко используется в энергетике и нефтегазовой отрасли для управления turbomachinery:
- Теплоэлектростанции (ТЭЦ): В котло-турбинных блоках мощностью 500 МВт — ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 синхронизирует паровую турбину с электросетью, поддерживая частоту 50 Гц ±0,001 Гц. При падении нагрузки сети система плавно снижает скорость турбины, предотвращая перескок и износ ротора.
- Гидроэлектростанции (ГЭС): В системах управления гидротурбинами — модуль регулирует скорость вращения ротора в зависимости от уровня воды в водохранилище. При низком уровне воды ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 снижает мощность генератора, сохраняя стабильность сети и предотвращая сухой ход турбины.
- Нефтегазовая отрасль (компрессорные станции): В установках с газовыми компрессорами — система регулирует скорость компрессора для поддержания постоянного давления газа в трубопроводе (например, 7 МПа ±0,05 МПа). Синхронизация с приводами компрессора гарантирует плавную работу, снижая риск разрыва трубопровода.
- Атомные электростанции: В реакторных установках с паровыми турбинами — ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 обеспечивает синхронизацию генератора с сетью и защиту от перескока скорости. При аварийном снижении мощности реактора система быстро отключает генератор от сети, предотвращая аварии.
Сравнение с конкурентами
Сравним ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 с аналогичными системами синхронизации Siemens SINAMICS SyncMaster и GE Speedtronic Mark VIe:
| Параметр | ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 | Siemens SINAMICS SyncMaster | GE Speedtronic Mark VIe |
|---|---|---|---|
| Точность синхронизации частоты | ±0,001 Гц | ±0,005 Гц | ±0,002 Гц |
| Время синхронизации | ≤10 с | ≤15 с | ≤8 с |
| Класс безопасности | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) | SIL 3 (IEC 61508) |
| Поддерживаемые протоколы | Profinet, Modbus TCP | PROFINET, Profibus DP | Modbus TCP, Ethernet/IP |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >250 000 | ~200 000 | >220 000 |
Преимущество ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 — более высокая точность синхронизации частоты, лучшая устойчивость при экстремальных температурах и полная совместимость с экосистемой ABB. Для объектов, где используется DCS ABB Symphony Plus или требуется максимальная точность для генераторов >100 МВт, он является предпочтительным выбором. Несмотря на то, что GE Mark VIe имеет быстрее время синхронизации, ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 опережает его по универсальности применения (подходит для турбин и компрессоров).
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип оборудования и требования к точности: Если вы управляете крупными генераторами (>100 МВт) или требуете точности синхронизации ±0,001 Гц (например, ТЭЦ, атомные электростанции), ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 — идеальный выбор. Для менее требовательных систем (компрессоры малой мощности) можно выбрать Siemens SINAMICS SyncMaster.
- Проверьте совместимость с DCS: ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 полностью совместим с DCS ABB Symphony Plus/AC 800PEC. Для систем Siemens PCS 7 или GE Mark VIe лучше выбрать соответствующие системы синхронизации (SINAMICS SyncMaster или Speedtronic).
- Учтите условия эксплуатации: Для объектов в холодных регионах (-40 °C) или жарких турбинных помещениях (+70 °C) ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 или GE Mark VIe подходят — Siemens SyncMaster не поддерживает температуры ниже 0 °C.
Меры предосторожности
- Монтаж и настройка: Устанавливайте ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217 только сертифицированными инженерами ABB, следуя руководству по эксплуатации (доступно на ABB SYN5200a-Z，V217 SYNCHROTACT5 3BHB006713R0217) — строго соблюдайте схемы подключения сигналов скорости и напряжения, неправильная подключение приведет к ошибке синхронизации.
- Периодическая калибровка: Калибруйте систему раз в год с использованием эталонного генератора частоты (например, Fluke 6105A) — это поддерживает точность синхронизации и соответствие требованиям SIL 3.
- Защита от помех: Используйте экранированные кабели для подключения датчиков скорости и напряжения — это снижает влияние электромагнитных помех от трансформаторов и электродвигателей. Разделяйте сигнальные кабели от силовых (≥10 кВ) на расстоянии не менее 2 метров.
- Электробезопасность: Отключите питание системы перед обслуживанием или заменой модулей — напряжение 220 В АС представляет смертельную опасность. Используйте антистатические перчатки и одежду для защиты от электростатического разряда.
