Описание
Общая информация о продукте

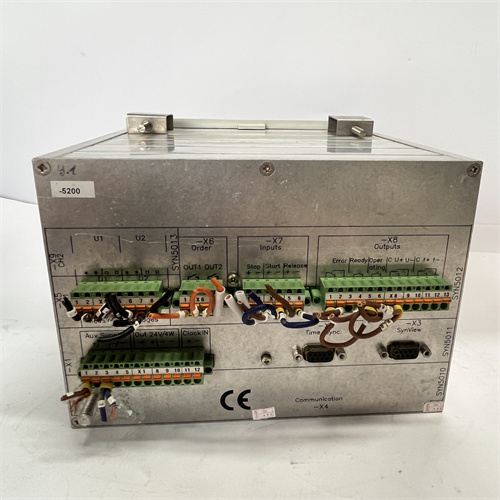

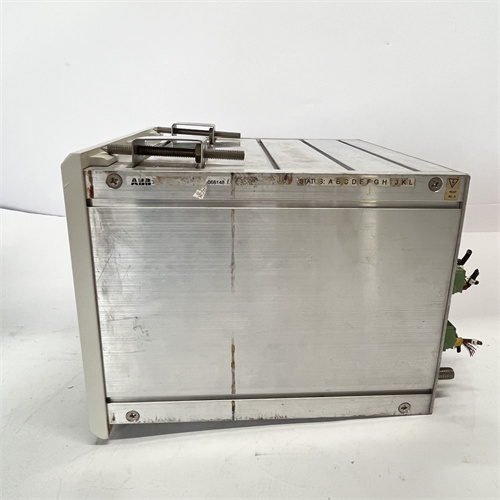

Первым делом познакомимся с устройством ABB SYN5202A — это промышленный синхронизатор частоты и напряжения для систем электроснабжения, предназначенный для точной синхронизации параметров электроэнергии (частота, фазовый угол, напряжение) при параллельном включении генераторов, трансформаторов или подключении к основной электросети. Он гарантирует безопасное и безперебойное параллелирование, предотвращая повреждение оборудования и перепады напряжения, что критически важно для энергетических объектов (ТЭС, ГЭС), промышленных предприятий с собственными генераторами и распределительных подстанций. Ссылка на продукт ABB SYN5202A позволяет получить детальную техническую документацию, включая схемы подключения к генераторам и сетям, таблицы параметров синхронизации и руководства по настройке через ПО ABB PCM600 (вставьте здесь предоставленную ссылку). ABB SYN5202A отличается высокой точностью и надежностью — его цифровая архитектура, адаптивные алгоритмы синхронизации и поддержка современных протоколов (IEC 61850) гарантируют стабильную работу даже в условиях нестабильной нагрузки или перепадов параметров сети. Кроме того, ABB SYN5202A полностью совместимо с защитными реле ABB (например, ABB SPAD346C, ABB UNS2882A 3BHE003855R0001) и контроллерами ABB AC800M, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB SYN5202A имеет технические характеристики, адаптированные для точной синхронизации электросетей:
- Тип устройства: Промышленный синхронизатор частоты и напряжения для параллелирования генераторов и сетей;
- Основные параметры синхронизации:
- Диапазон измерения частоты: 45–65 Гц (настраиваемый под стандартные 50 Гц или 60 Гц);
- Точность измерения частоты: ±0,001 Гц (при стабильной нагрузке);
- Диапазон измерения напряжения: 0–120 В (для низковольтных цепей) / 0–100 В (для цепей напряжением трансформаторов, НТ);
- Точность измерения напряжения: ±0,1% от номинального значения;
- Точность регулирования фазового угла: ±0,1 градуса (максимальное допустимое расхождение фаз при параллелировании — 2 градуса);
- Время синхронизации: <1 с (при расхождении частоты ≤0,5 Гц) — быстрая адаптация к параметрам сети;
- Алгоритмы и функции управления:
- Основные алгоритмы:
- Автоматическая синхронизация (Автосинх): Автоматическое регулирование частоты генератора до совпадения с сетью;
- Ручная синхронизация: Ручное регулирование через интерфейс или внешние контроллеры;
- Защита от несанкционированного параллелирования: Блокировка команды на включение при превышении допустимых расхождений (частота >±0,5 Гц, фаза >±5 градусов);
- Функции мониторинга:
- Контроль параметров: Частота, напряжение, фазовый угол, активная/реактивная мощность;
- Логирование событий: До 1000 событий (время синхронизации, отклонения параметров, аварии) с отметкой времени UTC;
- Основные алгоритмы:
- Коммуникационные и защитные параметры:
- Интерфейсы:
- Ethernet (100 Мбит/с): Поддержка IEC 61850 (MMS/GOOSE), Modbus TCP (для связи с SCADA ABB 800xA);
- RS-485: Поддержка Modbus RTU (для локальной диагностики и связи с генераторами);
- Цифровые входы/выходы (DI/DO): 8 DI (сигналы состояния генератора/выключателя) + 4 DO (команды на включение/отключение, сигнализация синхронизации);
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Категория безопасности: SIL 2 (по IEC 61508) — соответствует требованиям к критическим системам энергетики;
- Интерфейсы:
- Эксплуатационные и конструктивные параметры:
- Питание: 24 В DC / 110 В DC / 220 В АС (двойная цепь питания для отказоустойчивости), потребление — 30 ВА (номинальное);
- Уровень защиты корпуса: IP54 (защита от пыли и кратковременного попадания воды);
- Рабочий диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Корпус: Металлический (сталь) с антикоррозийным покрытием;
- Тип монтажа: DIN-рейка (35 мм) или на динь-планку;
- Индикаторы: LED-индикаторы (зеленый — синхронизация выполнена, желтый — синхронизация в процессе, красный — ошибка/несовпадение параметров).
Преимущества и особенности
ABB SYN5202A выделяется среди синхронизаторов благодаря ряду уникальных преимуществ:
- Высокая точность синхронизации: Точность измерения частоты ±0,001 Гц и фазового угла ±0,1 градуса делает ABB SYN5202A идеальным для систем с высокими требованиями к стабильности — например, в теплоэлектростанции (ТЭС) синхронизатор параллелирует два генератора мощностью 50 МВт, обеспечивая расхождение частоты <0,01 Гц и предотвращая импульсные токи, которые могли бы повредить обмотки генераторов;
- Адаптивные алгоритмы и безопасность: Автоматическое блокирование при превышении допустимых расхождений защищает оборудование от аварий — если параметры сети suddenly изменяются (например, частота падает на 1 Гц), ABB SYN5202A немедленно блокирует команду на параллелирование, предотвращая короткое замыкание или перегрузку трансформатора;
- Интеграция с цифровыми системами: Поддержка протокола IEC 61850 позволяет интегрировать ABB SYN5202A в современные цифровые подстанции — данные о синхронизации передаются в реальном времени в SCADA ABB 800xA, где операторы могут отслеживать параметры и корректировать алгоритмы дистанционно;
- Надежность в суровых условиях: Широкий температурный диапазон (-40…+70 °C) и защита от ЭМП по уровню 3 делают ABB SYN5202A устойчивым к экстремальным условиям — в северных ГЭС с зимними температурами до -35 °C или в промышленных цехах с сильными электромагнитными помехами синхронизатор сохраняет стабильные параметры работы.
Примеры применения в отраслях
ABB SYN5202A широко используется для синхронизации электросетей в различных отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» (мощность 200 МВт) — ABB SYN5202A синхронизировал три генератора при параллельном включении в основную сеть. Синхронизатор автоматически регулировал частоту каждого генератора (с точностью ±0,005 Гц) и фазовый угол, предотвращая импульсные токи при включении. В случае нестабильности сети (падение частоты до 49,5 Гц) ABB SYN5202A скорректировал параметры генераторов за 0,8 с, сохранив непрерывное электроснабжение consumers;
- Промышленность: Крупный металлургический завод с собственным генератором (мощность 50 МВт) — ABB SYN5202A обеспечивал синхронизацию генератора с основной сетью при перебоях электроснабжения. При отключении основной сети генератор автоматически запускался, а ABB SYN5202A синхронизировал его параметры с резервной сетью за 1,2 с, не прерывая электроснабжение критического оборудования (прокатные станки);
- Распределение электроэнергии: Региональная распределительная подстанция 110/10 кВ «Урал-Запад» — ABB SYN5202A синхронизировал два трансформатора при параллельном включении в распределительную сеть. Синхронизатор контролировал напряжение (с точностью ±0,1%) и фазовый угол, предотвращая перепады напряжения в жилых районах и обеспечение стабильного электроснабжения.
Сравнение с конкурентами
Для оценки преимуществ ABB SYN5202A сравним его с аналогичным синхронизатором — Siemens SIPROTEC 7UT612:
| Параметр | ABB SYN5202A | Siemens 7UT612 |
|---|---|---|
| Точность измерения частоты | ±0,001 Гц | ±0,005 Гц |
| Время синхронизации | <1 с (при Δf ≤0,5 Гц) | <2 с (при Δf ≤0,5 Гц) |
| Поддержка IEC 61850 | Да (полная GOOSE/MMS) | Да (требует дополнительной лицензии) |
| Количество DI/DO | 8 DI / 4 DO | 6 DI / 3 DO |
| Категория безопасности | SIL 2 | SIL 1 |
| Совместимость с ABB оборудованием | Полная (SPAD346C, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB SYN5202A имеет преимущество в более высокой точности измерения частоты, быстрой синхронизации, полной поддержке IEC 61850, большем количестве цифровых входов/выходов и более высокой категорией безопасности. Для систем на оборудовании ABB и критических энергетических объектов он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB SYN5202A учитывайте:
- Параметры системы: Определите номинальную мощность генераторов/трансформаторов (ABB SYN5202A подходит для систем до 500 МВт) и требуемую точность синхронизации — для генераторов мощностью >100 МВт выбирайте данную модель, так она гарантирует минимальные расхождения параметров;
- Условия эксплуатации: Для объектов с нестабильной сетью (например, промысловые площадки) ABB SYN5202A с адаптивными алгоритмами — оптимальный выбор, так он быстро корректирует параметры при перепадах;
- Требования к цифровизации: Если планируется интеграция в SCADA ABB 800xA, ABB SYN5202A с поддержкой IEC 61850 обеспечит беспрепятственную передачу данных.
-
Предостережения:
- Настройку и калибровку выполняйте только сертифицированными специалистами ABB — ошибки в параметрах синхронизации (например, допустимое расхождение фаз >5 градусов) могут привести к аварии;
- Перед параллелированием проверяйте целостность подключений к генераторам и сетям — разрыв кабеля или неправильная полярность искажают измерения и блокируют синхронизацию;
- Регулярно обновляйте прошивку ABB SYN5202A через ABB PCM600 (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и улучшают помехоустойчивость;
- Контролируйте состояние цепи питания — отключение обеих цепей питания приведет к выходу синхронизатора из строя и невозможности параллелирования.
