Описание

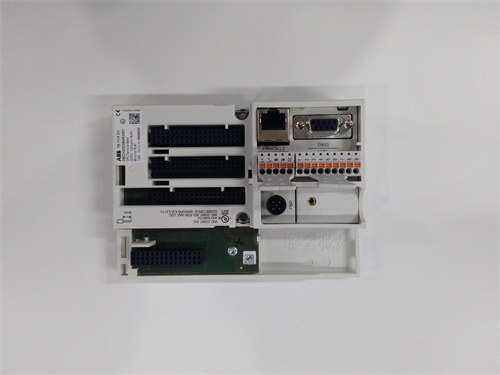

ABB TB711F 3BDH000365R0001 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль цифровых входов/выходов (I/O) для систем автоматизации ABB, предназначенный для сбора цифровых сигналов от сенсоров и управления исполнительными механизмами в средних и крупных промышленных установках. ABB TB711F 3BDH000365R0001 относится к серии модулей I/O ABB Advant Master, специализирующейся на высокой надежности, быстрой передаче данных и совместимости с контроллерами ABB AC 800M и Advant Controller. Он идеально подходит для применения в машиностроении (управление приводами станков), логистике (контроль конвейерных линий), энергетике (мониторинг состояния вспомогательного оборудования) и пищевой промышленности (управление линиями упаковки), где требуется обработка до 16 цифровых входов и 8 цифровых выходов.
Описание продукта
ABB TB711F 3BDH000365R0001 представляет собой комбинированный модуль I/O с 16 независимыми цифровыми входами (DI) и 8 независимыми цифровыми выходами (DO). Цифровые входы поддерживают сигналы PNP/NPN (24 В DC), что позволяет подключать различные типы сенсоров (датчики положения, концевики, кнопки), а цифровые выходы — управлять исполнителями с током до 2 А на канал (реле, контакторы, сигнальные лампы). Основная функция модуля — преобразовать аналоговые сигналы сенсоров в цифровые (для входов) и генерировать управляемые цифровые сигналы для исполнителей, передавая данные в контроллер через внутреннюю системную шину ABB с временем задержки ≤1 мс.
Например, на линии конвейерной доставки товаров ABB TB711F 3BDH000365R0001 собирает сигналы от 12 датчиков положения (концевиков) — каждый датчик сообщает о наличии товара на определенном участке конвейера. Когда товар достигает конца линии, датчик передает сигнал “Наличие” на вход модуля — ABB TB711F 3BDH000365R0001 мгновенно передает эту информацию в контроллер ABB AC 800M. Контроллер вычисляет команду “Стоп” и отправляет ее обратно в модуль, который через цифровой выход отключает мотор конвейера. Благодаря низкой задержке передачи данных (≤1 мс) конвейер останавливается точно в нужном месте, предотвращая падение товара.
Основной достоинством ABB TB711F 3BDH000365R0001 является защита и диагностика:
- Защита от повреждений: Входы модуля оснащены защитой от переполнения тока (до 5 А на канал) и короткого замыкания, а выходы — плавным включением (soft start), которое предотвращает импульсные токи при запуске исполнителей (например, контакторов). При коротком замыкании на выходе ABB TB711F 3BDH000365R0001 автоматически отключает поврежденный канал, сохраняя работоспособность остальных — это избежать остановки всей линии.
- Диагностика в реальном времени: ABB TB711F 3BDH000365R0001 непрерывно проверяет состояние входов/выходов и соединений с сенсорами/исполнителями. При обрыве кабеля к датчику или перегрузке выхода модуль генерирует сигнал предупреждения, который передается в контроллер и операторскую панель. Также ABB TB711F 3BDH000365R0001 хранит логи событий (включение/отключение сигнала, ошибки) в встроенной памяти, что облегчает поиск причин сбоев (например, определение, что отказ конвейера вызван обрывом кабеля к концевику).
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Комбинированный модуль I/O (цифровые входы + цифровые выходы) |
| Маркировка | TB711F 3BDH000365R0001 |
| Количество входов (DI) | 16 (независимых), тип PNP/NPN |
| Параметры входов | Напряжение: 24 В DC ±20%, ток потребления: ≤10 мА на канал |
| Количество выходов (DO) | 8 (независимых), тип транзисторный (MOSFET) |
| Параметры выходов | Напряжение: 24 В DC, максимальный ток: 2 А на канал (5 А суммарный) |
| Время задержки передачи | ≤1 мс (между модулем и контроллером) |
| Протокол связи | Внутренняя шину ABB Advant, совместима с PROFIBUS DP (через адаптер) |
| Защитные функции | Защита от перегрузки, короткого замыкания, плавное включение выходов |
| Питание | 24 В DC ±15%, потребляемый ток: ≤200 мА |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -25…+70 °C |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 120 × 160 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, ABB Advant Controller
– Сенсоры: Концевики, датчики положения (24 В DC) – Исполнители: Контакторы ABB 57619414 A 1/2, реле, сигнальные лампы |
| Срок службы | ≥10 лет (при эксплуатации в диапазоне 0–50 °C, регулярном обслуживании) |
Преимущества и особенности
- Гибкая конфигурация: 16 входов и 8 выходов позволяют подключать большое количество сенсоров и исполнителей, экономя место в шкафу управления.
- Быстрая передача данных: Задержка ≤1 мс гарантирует своевременное реагирование системы на изменения (например, остановка конвейера, включение сигнала).
- Защита от повреждений: Защита от перегрузки и короткого замыкания увеличивает срок службы модуля и подключенного оборудования.
- Легкая интеграция: Совместимость с контроллерами ABB и поддержка промышленных протоколов (через адаптер) упрощают внедрение в существующие системы.
- Детальная диагностика: Режимный контроль входов/выходов и логи событий помогают быстро выявлять и устранять неисправности, снижая время простоя.
Примеры применения в отраслях
-
Машиностроение — Фрезерный станок:
ABB TB711F 3BDH000365R0001 управляет компонентами станка: 8 входов подключены к датчикам положения инструмента и блокировок主轴，6 входов — к кнопкам операторской панели (Старт, Стоп, Сброс). 4 выходы модуля управляют сигнальными лампами (Готово, Ошибка, Работа), а 4 — к реле блокировки механических узлов. При превышении положения инструмента датчик передает сигнал на вход модуля — ABB TB711F 3BDH000365R0001 передает информацию в контроллер, который через выход модуля блокирует主轴 и включает лампу “Ошибка”.
-
Пищевой промышленности — Линия упаковки:
ABB TB711F 3BDH000365R0001 контролирует процесс упаковки продукции: 10 входов подключены к датчикам наличия упаковочных материалов (коробки, плёнка), а 6 выходов — к приводам конвейера и механизмам запечатывания. Когда датчик обнаруживает нехватку плёнки, сигнал поступает на вход модуля — ABB TB711F 3BDH000365R0001 останавливает конвейер через выход и включает лампу “Необходимо пополнение”, предотвращая выпуск неупакованной продукции.
-
Энергетика — Вспомогательная система ТЭС:
ABB TB711F 3BDH000365R0001 мониторит состояние насосов охлаждения: 6 входов подключены к датчикам исправности насосов (сигнал “Работает/Ошибка”), а 2 выходы — к реле аварийного запуска резервных насосов. При отказе основного насоса датчик передает сигнал “Ошибка” на вход модуля — ABB TB711F 3BDH000365R0001 через выход запускает резервный насос и передает информацию в контроллер, обеспечивая непрерывную работу системы охлаждения.
Сравнение с конкурентами
| Параметр сравнения | ABB TB711F 3BDH000365R0001 | Siemens SM 323 (16DI/8DO) | Schneider Electric TM3DI16DO8 |
|---|---|---|---|
| Количество I/O | 16DI/8DO | 16DI/8DO | 16DI/8DO |
| Максимальный ток выхода | 2 А на канал (5 А суммарный) | 0.5 А на канал (3 А суммарный) | 1 А на канал (4 А суммарный) |
| Время задержки | ≤1 мс | ≤3 мс | ≤2 мс |
| Защитные функции | Защита от перегрузки, короткого замыкания, soft start | Защита от короткого замыкания | Защита от перегрузки |
| Совместимость с ABB контроллерами | Идеальная | Ограниченная (требует адаптера) | Ограниченная (требует адаптера) |
| Преимущество | Высокий ток выхода + быстрая задержка | Интеграция с TIA Portal | Низкая стоимость |
ABB TB711F 3BDH000365R0001 выделяется более высоким током выходов (2 А на канал против 0.5 А у Siemens) и быстрой задержкой передачи (≤1 мс), что позволяет управлять мощными исполнителями (например, контакторами) и гарантирует своевременное реагирование системы. В отличие от конкурентов, он имеет функцию плавного включения выходов, что снижает нагрузку на исполнители и увеличивает их срок службы.
Рекомендации по выбору
ABB TB711F 3BDH000365R0001 рекомендуется для:
- Систем с мощными исполнителями: Контакторы, приводы с током до 2 А — высокий ток выходов модуля не требует дополнительных реле.
- Требования к быстрой реакции: Машиностроение, конвейеры — задержка ≤1 мс предотвращает ошибки в процессе работы.
- Интеграция с ABB инфраструктурой: Контроллеры AC 800M, Advant Controller — не требует адаптеров, упрощая настройку.
- Промышленные условия с риском перегрузки: Пищевые, энергетические установки — защита от перегрузки и короткого замыкания снижает риск отказов.
Если используется Siemens инфраструктура (S7-1200/1500 + TIA Portal) и требуется низкий ток выходов — рассмотрите Siemens SM 323. Для бюджетных проектов с простыми задачами — Schneider Electric TM3DI16DO8. При монтаже ABB TB711F 3BDH000365R0001 используйте экранированные кабели для сигнальных линий, проверяйте контакты после монтажа и регулярно обновляйте прошивку модуля (через ПО ABB Control Builder M) — это гарантирует стабильную работу и совместимость с новыми версиями контроллеров.
