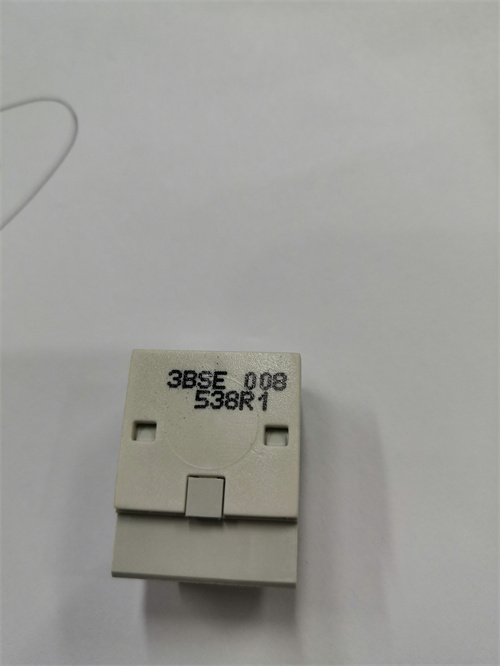

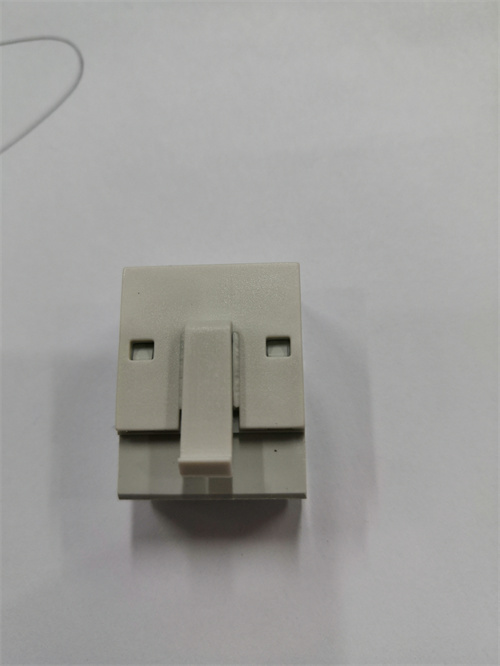

ABB TB807 3BSE008538R1

Описание

1. SEO Titles (5 вариантов)

• ABB TB807 3BSE008538R1 | Модуль интерфейса S800 I/O, 8 каналов, Новый
• TB807 ABB | Плата цифрового ввода-вывода для AC800M / S800 I/O
• Модуль ABB TB807 (3BSE008538R1) | Интерфейсный модуль S800, наличие
• ABB TB807 3BSE008538R1 | Модуль связи для систем AC800M, проверка
• Купить TB807 | Модуль интерфейса ABB S800 I/O, цена

2. Product Core Brief (Краткая сводка)

• Модель: TB807
• Артикул: 3BSE008538R1
• Бренд: ABB (Швеция/Швейцария)
• Серия: S800 I/O (Advant Controller 800)
• Core Function: Сопряжение модулей ввода-вывода S800 с контроллером AC800M через внутреннюю шину.
• Product Type: Модуль интерфейса терминального блока (Terminal Block Interface Module)
• Key Specs: 8 каналов | Работа с модулями S800 на внутренней шине | Обеспечение питания полевых цепей

3. Product Introduction (Описание)

Коллеги, TB807 с артикулом 3BSE008538R1 — это важный элемент инфраструктуры для систем S800 I/O. Если вы работаете с распределенной периферией ABB, то знаете, что модули ввода-вывода не могут работать сами по себе — им нужна “база”. TB807 выполняет роль интерфейса между модулем ввода-вывода (например, AI845 или DI880) и внутренней шиной Fieldbus, а также обеспечивает подключение полевых проводов через клеммы.

Честно говоря, TB807 — это не просто переходник. Он содержит в себе цепи питания, гальванической развязки и адресации для установленного на нем электронного модуля. Модуль крепится на DIN-рейку, к нему подключаются полевые провода, а сверху защелкивается электронный модуль. Такая конструкция позволяет менять электронику, не трогая проводку, что экономит массу времени при обслуживании.

4. Key Technical Specifications (Характеристики)

5. Key Selling Points & Differentiators (Ключевые преимущества)

• Раздельная конструкция: Электроника и клеммник разделены. Меняете модуль за 5 секунд, не трогая провода. Это особенно ценно в условиях жесткого регламентного окна, когда каждая минута простоя на счету.
• Универсальность: TB807 предназначен для 8-канальных модулей аналогового ввода-вывода. Это стандарт для огромного количества проектов на AC800M.
• Надежные клеммы: Винтовые зажимы рассчитаны на провод до 2.5 мм², обеспечивают надежный контакт даже при вибрации.
• Четкая маркировка: Все клеммы промаркированы, что исключает ошибки при монтаже полевых кабелей.
• Проверка перед продажей: Мы тестируем каждый TB807 на целостность цепей, проверяем надежность фиксации электронного модуля и состояние клемм.
• Гарантия 12 месяцев: На скрытые дефекты и механическую целостность.

6. Frequently Asked Questions (FAQ)

В: Какие модули можно устанавливать на TB807?
О: TB807 предназначен для 8-канальных аналоговых модулей серии S800. Это, например, AI810, AI820, AI830, AO810, AO820 и их аналоги (AI810A, AO810V2 и т.д.). Для дискретных модулей (типа DI880 на 16 каналов) используются другие клеммники, например, TU810V1. Не пытайтесь установить неподходящий модуль — у них разная “ключ-механика”.

В: Чем отличается TB807 от TU810V1?
О: Главное отличие — количество каналов и тип модулей. TB807 — это клеммник на 8 каналов для аналоговых модулей. TU810V1 — это универсальная корзина, которая вмещает один модуль и может использоваться как для аналоговых, так и для дискретных модулей. Но у TU810V1 обычно другое расположение клемм и другие возможности по подключению питания. Под каждый тип модуля нужно использовать свой клеммник.

В: На TB807 есть предохранители?
О: В самом TB807, как правило, нет сменных предохранителей на каждый канал. Защита входных/выходных цепей осуществляется электронным модулем, установленным сверху. На клеммник подается внешнее питание 24 В, и оно может быть защищено внешним автоматом. В документации ABB это четко прописано.

В: Можно ли использовать TB807 в агрессивных средах?
О: Степень защиты IP20 означает, что модуль защищен от прикосновения пальцами, но не от пыли и влаги. Он предназначен для установки в чистом, сухом шкафу управления. Если у вас агрессивная среда, шкаф должен быть соответствующим образом герметизирован.

В: Я купил поддержанный TB807. На что обратить внимание при осмотре?
О: Первым делом проверьте клеммы — не ослаблены ли они, нет ли на них следов коррозии или перегрева. Затем осмотрите разъем для установки электронного модуля. Штырьки должны быть ровными, не погнутыми. И обязательно проверьте механику фиксации — защелки должны четко фиксировать модуль.

В: Как подключать экраны кабелей к TB807?
О: На TB807 обычно нет специальных зажимов для экранов. Экран нужно подключить через внешнюю шину заземления (PE) как можно ближе к модулю. Длина неэкранированного участка должна быть минимальной. В некоторых руководствах рекомендуется использовать специальные клеммы для экранов, которые устанавливаются рядом на DIN-рейку.

В: Какая гарантия на этот клеммник?
О: 12 месяцев. Это пассивное устройство, и ломаться в нем, по сути, нечему. Гарантия покрывает механические дефекты (например, если отошла дорожка внутри платы клеммника) и некачественное литье.
