Описание
Описание продукта

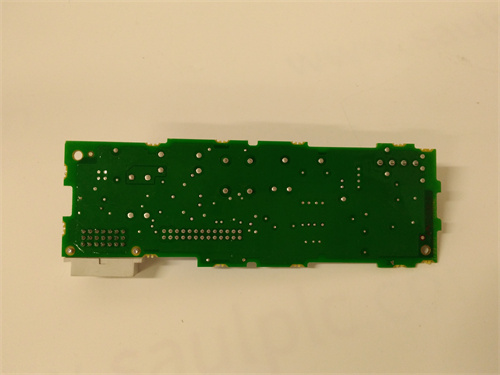

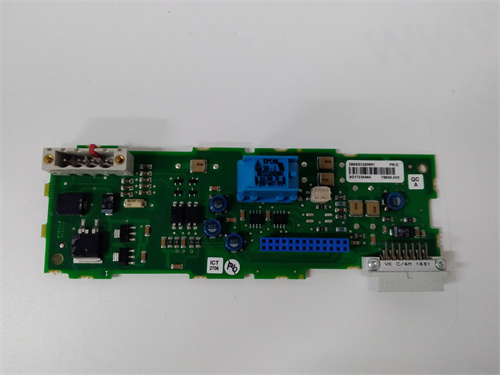

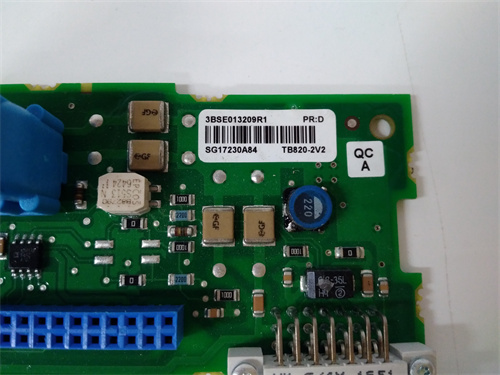

Терминальный блок ABB TB820V2 3BSE013208R1 — это специализированное устройство, разработанное для упрощения монтажа, коммутации и диагностики сигналов в промышленных системах PLC ABB. Он сочетает в себе функции стандартного терминального блока (зафиксация кабелей) и дополнительных возможностей: защита от перегрузки, индикацию состояния сигналов и поддержку модульной расширяемости. Благодаря этому, ABB TB820V2 3BSE013208R1 становится ключевым элементом для систем, где требуется высокая организованность коммутации и быстрый доступ к диагностике (например, энергетика, химическая промышленность). Модуль ABB TB820V2 3BSE013208R1 имеет компактную конструкцию, что позволяет монтировать его в стандартные шасси ABB или отдельно на рейках DIN, экономя пространство и упрощая доступ к терминальным зажимам. При использовании ABB TB820V2 3BSE013208R1 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам промышленной безопасности ABB, включая устойчивость к электромагнитным помехам и защиту кабелей от механического повреждения. Также ABB TB820V2 3BSE013208R1 поддерживает совместимость с другими модулями ABB (например, аналоговыми/цифровыми I/O модулями), что позволяет строить гибкие системы автоматизации без необходимости замены существующей инфраструктуры.
Параметры продукта
- Тип устройства: Терминальный блок с функциями защиты и индикации для PLC ABB
- Количество терминальных зажимов: 32 независимых зажима (для коммутации сигналов 24 В DC/AC или 230 В AC) — стандартная конфигурация ABB TB820V2 3BSE013208R1
- Типы поддерживаемых сигналов:
- Цифровые сигналы (вход/выход): 24 В DC, 110 В AC, 230 В AC
- Аналоговые сигналы (вход/выход): 4–20 мА, 0–10 В (с поддержкой экранированных кабелей)
- Функции защиты: Встроенные предохранители/диоды защиты от короткого замыкания и обратного тока (на каждом терминале)
- Индикация: LED-индикаторы состояния сигнала (зеленый — сигнал присутствует, красный — ошибка/перегрузка) для каждого терминала
- Напряжение питания для индикации: 24 В DC (подается из PLC ABB или внешнего источника)
- Температурный диапазон эксплуатации: -25 °C до +60 °C (подходит для суровых промышленных условий)
- Уровень защиты: IP20 (для установки в закрытые шасси или на рейках DIN с защитой от пыли)
- Монтаж: На рейку DIN (ширина 1 модуль — 18 мм)
Преимущества и особенности
- Упрощенная коммутация: ABB TB820V2 3BSE013208R1 имеет ясную маркировку терминалов и удобные зажимы (с возможностью быстрого разъема кабелей), что сокращает время монтажа на 30–40% по сравнению с стандартными терминальными блоками.
- Встроенная защита: Предохранители и диоды защиты на каждом терминале ABB TB820V2 3BSE013208R1 предотвращают повреждение PLC и сенсоров при коротком замыкании или перегрузке, снижая затраты на ремонт.
- Детальная индикация: LED-индикаторы позволяют операторам быстро определить состояние каждого сигнала (наличие напряжения, ошибка) без использования дополнительного оборудования — это ускоряет диагностику неполадок и сокращает время простоя.
- Совместимость с ABB PLC: ABB TB820V2 3BSE013208R1 идеально интегрируется с контроллерами ABB AC800M и AC500, а также с модулями I/O ABB — не требуется адаптеров, что упрощает обновление существующих систем.
- Гибкость: Возможность монтажа на рейку DIN и компактный размер делают ABB TB820V2 3BSE013208R1 подходящим для как крупных шасси, так и небольших локальных систем (например, распределенные панели управления на производственной линии).
Примеры применения в отраслях
- Энергетика: В теплоэлектростанциях ABB TB820V2 3BSE013208R1 используется для коммутации сигналов от датчиков температуры и давления турбин с PLC ABB AC800M — встроенная защита предотвращает повреждение контроллера при перегрузке, а LED-индикаторы позволяют быстро выявлять неисправные сенсоры.
- Химическая промышленность: В заводах по производству химикатов ABB TB820V2 3BSE013208R1 коммутирует сигналы от аварийных клапанов и систем сброса с PLC AC500 — упрощенная монтаж позволяет быстро заменять кабели при обслуживании, а защита от обратного тока гарантирует безопасность процессов.
- Автомобильная промышленность: В сборочных линиях автомобилей ABB TB820V2 3BSE013208R1 используется для коммутации сигналов от датчиков положения роботов-манипуляторов — компактный размер монтажа на рейках DIN экономит место в шасси контроллеров, а индикация помогает операторам быстро локализовать сбои в сигналах.
- Логистика: В автоматизированных складах ABB TB820V2 3BSE013208R1 коммутирует сигналы от сканеров штрихкодов и датчиков уровня товаров с PLC ABB — защищенные терминалы предотвращают повреждение оборудования при перепадах напряжения, а упрощенная коммутация ускоряет расширяемость системы.
Сравнение с конкурентами
| Параметр | ABB TB820V2 3BSE013208R1 | Конкурентный модуль (например, Siemens 3RT2916-1BB00) |
|---|---|---|
| Количество терминалов | 32 зажима | 16 зажима |
| Функции защиты | Предохранители + диоды защиты (на каждом терминале) | Только диоды защиты (групповая) |
| Индикация | LED для каждого терминала (состояние/ошибка) | LED групповая (только питание) |
| Совместимость с PLC | Полная с ABB (AC800M, AC500) | Только с Siemens (S7-1200/1500) |
| Температурный диапазон | -25 °C до +60 °C | -20 °C до +55 °C |
| Гарантийный срок | 3 года (стандарт для ABB) | 2 года |
Рекомендации по выбору
- Убедитесь в совместимости ABB TB820V2 3BSE013208R1 с вашим PLC ABB — модуль оптимизирован для работы с AC800M и AC500, и может не поддерживать старшие модели или сторонние контроллеры без адаптеров.
- Определите количество требуемых терминалов: если вам нужно коммутировать 20+ сигналов (например, в крупных системах энергетики), 32 зажима ABB TB820V2 3BSE013208R1 подойдут лучше, чем конкуренты с 16 зажимами.
- Оцените нужду в защите и индикации: для критических процессов (химическая промышленность, энергетика) встроенная защита и индивидуальная LED-индикация ABB TB820V2 3BSE013208R1 являются обязательными, в то время как для простых систем можно выбрать модули без этих функций.
- Проверьте условия монтажа: если оборудование размещается в суровых условиях (-25 °C до +60 °C), ABB TB820V2 3BSE013208R1 с широким температурным диапазоном будет предпочтительнее (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж ABB TB820V2 3BSE013208R1 должен выполняться после отключения питания PLC и внешнего оборудования — это предотвращает короткое замыкание и травмы электрошоком.
- При подключении кабелей используйте только разрешенные сечения (0.5–2.5 мм² для сигнальных кабелей) — перегрузка зажимов несовместимым кабелем может привести к повреждению ABB TB820V2 3BSE013208R1.
- Регулярно проверяйте состояние предохранителей: при сборе сигнала заменяйте предохранитель только на оригинальный ABB (указанный в документации) — неоригинальные компоненты не обеспечат нужную защиту.
- Не эксплуатируйте ABB TB820V2 3BSE013208R1 за пределами температурного диапазона (-25 °C до +60 °C) — перегрев или переохлаждение может привести к выходу из строя LED-индикаторов или деградации зажимов.
- При чистке модуля используйте только сухой мягкий материал — влага или химические средства могут повредить внутренние компоненты ABB TB820V2 3BSE013208R1.
