Описание
Общая информация о продукте

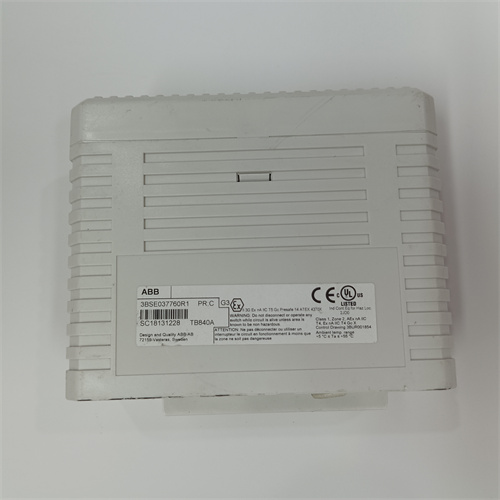

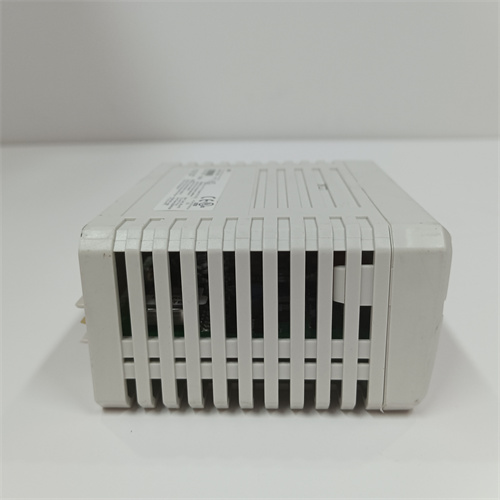

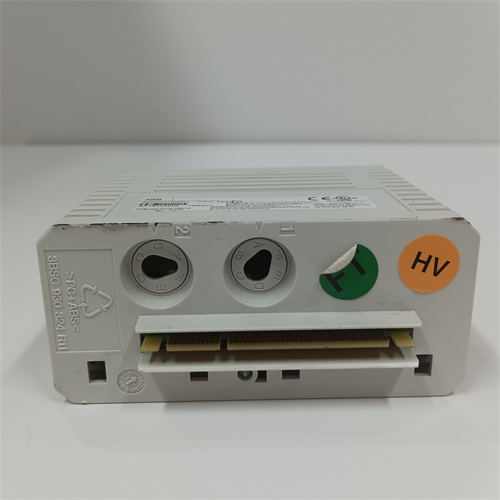

Первым делом познакомимся с устройством ABB TB840A 3BSE037760R1 — это промышленный термоподключной модуль (термопара) для системы распределенного управления (DCS) ABB 800xA, предназначенный для точного измерения температуры в критических промышленных процессах (например, плавильные печи, химические реакторы, теплоносители электростанций). Он преобразует сигналы от термопар различных типов в стандартизированные аналоговые сигналы, удобные для обработки контроллером DCS. Ссылка на продукт ABB TB840A 3BSE037760R1 позволяет получить детальную техническую документацию, включая схемы подключения к термопарам и сертификаты на соответствие стандартам температурных измерений (вставьте здесь предоставленную ссылку). ABB TB840A 3BSE037760R1 является неотъемлемым элементом для процессов, где точное управление температурой определяет качество продукции и безопасность — его высокая точность и устойчивость к помехам гарантируют надежные измерения даже в экстремальных условиях.
Технические параметры продукта
ABB TB840A 3BSE037760R1 имеет технические характеристики, адаптированные для высокой точности температурных измерений:
- Тип устройства: Промышленный термоподключной модуль (аналоговый входной модуль для термопар) для DCS ABB 800xA;
- Поддерживаемые типы термопар: J, K, T, E, R, S, B — охватывают диапазон температур от -270 °C (тип T) до +1820 °C (тип B), подходя для большинства промышленных процессов;
- Количество каналов: 8 независимых каналов для подключения термопар (каждой канал имеет отдельную электронику для снижения перекрестных помех);
- Точность измерения:
- Для термопар J/K/T/E: ±0,1 °C (в диапазоне 0–500 °C);
- Для термопар R/S: ±0,2 °C (в диапазоне 0–1000 °C);
- Для термопары B: ±0,5 °C (в диапазоне 800–1820 °C);
- Коррекция температуры холодного спая: Встроенная автоматическая коррекция (с использованием высокоточного термистора) — исключает влияние температуры окружающей среды на точность измерений;
- Выходные сигналы: 4–20 мА DC (пропорционально измеренной температуре) для каждого канала, максимальная нагрузка 500 Ом;
- Защита каналов:
- Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам и электростатическому разряду;
- Защита от перегрузки (до 30 В DC) и короткого замыкания (автоматическое отключение канала при повреждении термопары);
- Изоляция каналов: Электрическая изоляция каждого канала от общей шины (500 В AC на 1 минуту) — предотвращение перекрестных помех между каналами;
- Интерфейс с DCS: Интеграция с шиной ABB 800xA через протокол PROFINET IRT (режим реального времени), время передачи данных <1 мс;
- Уровень защиты:
- Корпус: Алюминиевый сплав, устойчивый к вибрациям (до 5 Гц, амплитуда 0,5 мм) и химическим веществам (кислоты, щёлы в низких концентрациях);
- Класс IP20 (для установки в шкафы управления ABB 800xA с принудительной вентиляцией);
- Рабочий диапазон температур: -10 °C до +60 °C (окружающая температура модуля);
- Питание: Из шиной DCS ABB 800xA (24 В DC, потребление 150 мА максимально);
- Размеры: 190 мм (ширина) × 140 мм (длина) × 35 мм (высота) — подходит для монтажа в DIN-рейки;
- Поддерживаемое ПО: ABB Control Builder M — для настройки типа термопары на каждом канале, калибровки и диагностики.
Преимущества и особенности
ABB TB840A 3BSE037760R1 выделяется среди термоподключных модулей благодаря ряду уникальных преимуществ:
- Высокая точность и широкий диапазон измерений: Поддержка термопар от -270 °C до +1820 °C и точность ±0,1 °C для распространенных типов (J/K/T/E) делают ABB TB840A 3BSE037760R1 универсальным для любых температурных процессов — от криогенной охлаждения (тип T) до плавки металлов (тип B). Автоматическая коррекция холодного спая исключает ошибки, связанные с изменением температуры шкафа управления;
- Устойчивость к помехам и надежность: Изоляция каналов и защита от ЭМП по EN 61000-6-2 (уровень 3) гарантируют, что сигналы от термопар не искажаются даже в условиях сильных электромагнитных полей (например, рядом с электродвигателями или трансформаторами). Это критично для химических заводов и электростанций, где помехоустойчивость определяет безопасность процесса;
- Плавная интеграция с DCS ABB 800xA: Модуль полностью совместим с контроллерами AC 800M и настраивается через единое ПО ABB Control Builder M — нет необходимости в дополнительном программном обеспечении. Каждый канал можно индивидуально настроить под определенный тип термопары, что упрощает внедрение в сложные системы;
- Легкая диагностика: Через ABB Control Builder M операторы могут отслеживать состояние каждого канала (например, разрыв термопары, превышение температурного диапазона) и выполнять калибровку без остановки процесса. Встроенные индикаторы LED на корпусе модуля сигнализируют о критических ошибках (например, короткое замыкание), позволяя быстро локализовать проблему.
Примеры применения в отраслях
ABB TB840A 3BSE037760R1 широко используется в отраслях, где требуется точное измерение температуры:
- Металлургия: Плавильный завод «Новolipetsкский металлургический комбинат» — ABB TB840A 3BSE037760R1 подключен к 8 термопарам типа B (измерение температуры расплава стали до 1600 °C). Модуль передавал данные в DCS ABB 800xA, позволяя операторам регулировать подачу кислорода и поддерживать оптимальную температуру плавки. Точность ±0,5 °C гарантировала качество стали и снизила брак на 12%;
- Химическая промышленность: Завод по синтезу пластиков «Сibur» — ABB TB840A 3BSE037760R1 использовал 6 каналов для термопар типа K (измерение температуры реакторов 0–300 °C) и 2 канала для термопар типа T (контроль температуры охлаждающей воды -10–50 °C). Автоматическая коррекция холодного спая обеспечивала стабильные измерения даже при перепадах температуры шкафа управления;
- Атомная энергетика: АЭС «Курская» — ABB TB840A 3BSE037760R1 контролировал температуру теплоносителя в системе охлаждения реактора через 8 термопар типа R (0–800 °C). Защита от ЭМП предотвратила искажения сигналов от близлежащих электроприводов, а высокая точность ±0,2 °C позволяла своевременно выявлять локальные перегревы.
Сравнение с конкурентами
Для оценки преимуществ ABB TB840A 3BSE037760R1 сравним его с аналогичным термоподключным модулем — Siemens S7-400 SM 431 (6ES7431-1KF20-0AB0):
| Параметр | ABB TB840A 3BSE037760R1 | Siemens S7-400 SM 431 |
|---|---|---|
| Поддерживаемые термопары | J, K, T, E, R, S, B | J, K, T, E, R, S |
| Диапазон измерения | -270 °C до +1820 °C | -200 °C до +1700 °C |
| Точность (тип K, 0–500 °C) | ±0,1 °C | ±0,5 °C |
| Коррекция холодного спая | Автоматическая (встроенная) | Ручная (через ПО) |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с DCS | Полная (ABB 800xA) | Полная (Siemens PCS 7) |
Как видно из таблицы, ABB TB840A 3BSE037760R1 имеет преимущество в более широком диапазоне измерений (включая термопару B для высоких температур), выше точности, автоматической коррекции холодного спая и усиленной защите от ЭМП. Это делает его предпочтительным выбором для систем ABB 800xA, особенно в процессах с экстремальными температурами и высокими требованиями к помехоустойчивости.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB TB840A 3BSE037760R1 учитывайте:
- Тип термопары и диапазон температуры: Определите тип термопары (например, B для >1000 °C, T для <0 °C) и убедитесь, что он поддерживается модулем — ABB TB840A 3BSE037760R1 покрывает все распространенные типы, что исключает необходимость покупки нескольких модулей;
- Уровень помех в производственном помещении: Для зон с сильными ЭМП (например, металлургические заводы) модуль с защитой EN 61000-6-2 (уровень 3) — единственный подходящий выбор;
- Версия DCS ABB 800xA: Модуль совместим с версиями 6.0 и выше — проверяйте совместимость в документации по ссылке на ABB TB840A 3BSE037760R1.
-
Предостережения:
- При подключении термопар соблюдайте полярность (красный провод — положительный полюс) и используйте кабели, соответствующие типу термопары (например, медно-константановые для типа J) — неправильное подключение приведет к ошибкам измерения;
- Регулярно калибруйте модуль через ABB Control Builder M (не реже 1 раза в год) — это поддерживает точность ±0,1 °C и предотвращает деградацию электроники;
- Не эксплуатируйте модуль при температуре окружающей среды выше +60 °C — это снизит точность коррекции холодного спая и может привести к выходу из строя каналов.
