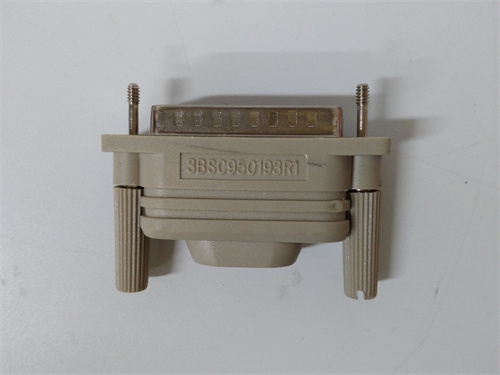

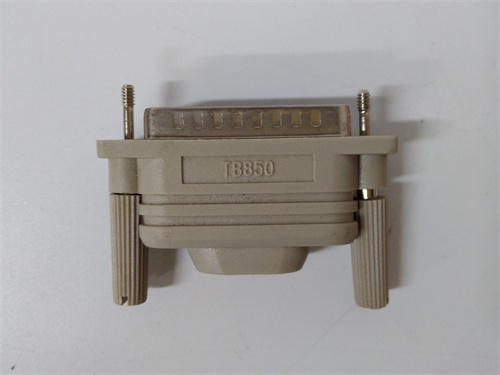

Описание продукта ABB TB850 3BSC950193R1
ABB TB850 3BSC950193R1 — высокоэффективный терминалный блок для систем автоматизации, разработанный для упрощения подключения и управления аналоговыми и дискретными сигналами. Этот терминалный блок предназначен для организации кабельных соединений между сенсорами, исполнительными устройствами и модулями IO, обеспечивая надежное и упорядоченное взаимодействие в промышленных процессах. ABB TB850 3BSC950193R1 сочетает в себе einf design, высокую надежность и простоту монтажа, делая его необходимым элементом в энергетических, химических и машинностроительных предприятиях. [Введите ссылку здесь, enwrapping её вокруг ABB TB850 3BSC950193R1: ABB TB850 3BSC950193R1]
Технические параметры ABB TB850 3BSC950193R1
- Тип терминалного блока: Мультифункциональный, для аналоговых и дискретных сигналов
- Количество каналов: 16 каналов (AI/DI/DO/AO сигналов)
- Поддерживаемые кабели:
- Калибровочный диаметр: 0,2–2,5 мм² (медные conductors)
- Максимальный диаметр кабеля с.Insуляцией: 8 мм
- Рабочее напряжение: до 250 V AC/30 V DC
- Рабочий ток: до 10 A (проходной ток)
- Изоляция: Встроенная изоляция между каналами (изоляционный уровень: 500 V DC)
- Материал корпуса: Логистический пластик (UL94 V-0, огнеупорный)
- Температурный диапазон эксплуатации: -40°C до +70°C
- Стандарты: EN 60947-7-1, IEC 60092-354 (морские стандарты), UL Listed
Преимущества и особенности ABB TB850 3BSC950193R1
- Универсальность использования: Поддерживает как аналоговые (4–20 mA, 0–10 V), так и дискретные сигналы (24 V DC), что позволяет использовать один блок для разнообразных типов датчиков и actuators.
- Простота монтажа и обслуживания: Клапанный дизайн контактов (screwless terminals) с.spring-loaded technology сокращает время монтажа на 30% по сравнению с traditional screw terminals, а также упрощает замену кабелей.
- Высокая надежность соединений: Контакты из латунного сплава с，обеспечивающие устойчивое электрическое соединение и предотвращающие коррозию в тяжелых промышленных условиях.
- Интеграция с системами ABB: Совместим с модулями IO серии ABB S800I/O и AC 800M, что позволяет создать единый интерфейс для управления сигналами.
- Компактный дизайн: Упрощенный размер (модульная ширина: 25 мм) позволяет экономить пространство в щитах автоматизации, особенно при работе с большим количеством каналов.
Применение ABB TB850 3BSC950193R1 в отраслях
- Энергетические установки:
- Подключение датчиков давления и температуры в системе охлаждения ТЭЦ через 4–20 mA сигналы.
- Контроль состояния вентиляторов и насосов в электростанциях с помощью дискретных сигналов (DI/DO).
- Химическая промышленность:
- Подключение pH-метров и датчиков концентрации в реакционных колоннах через аналоговые входы.
- Управление электромагнитными клапанами в системах дозирования химикатов через дискретные выходы.
- Автоматизация производственных линий:
- Интеграция датчиков положения и proximity sensors на automobile конвейерах через дискретные входы.
- Подключение моторных приводов и пневматических aktuаторов через дискретные выходы.
- Морская и нефтехимическая промышленность:
- Подключение датчиков уровня жидкости в танках на нефтяных платформах через 4–20 mA сигналы.
- Контроль состояния sicherheits систем на морских судах через дискретные сигналы, совместим с морскими стандартами IEC 60092.
Сравнение с konkurентными продуктами ABB TB850 3BSC950193R1
По сравнению с аналогичными терминалными блоками (например, Phoenix Contact TB 2,5 и Wago 221-412):
- Улучшенная технология соединений: Spring-loaded контакты versus screw terminals у конкурентов, что упрощает монтаж и снижает риск looseness из-за вибрации.
- Больше 지원ных кабельных размеров: 0,2–2,5 мм² versus 0,14–2,5 мм² у некоторых конкурентов, расширяя диапазон используемых кабелей.
- Вышея температура работы: -40°C до +70°C versus -25°C до +60°C у большинства конкурентов, что делает блок пригодным для суровых условий эксплуатации.
Советы по выбору и предостережения ABB TB850 3BSC950193R1
- При выборе: Оцените тип сигналов (аналоговый/дискретный), количество каналов и размер кабелей, а также условия окружающей среды (температура, влажность).
- Инсталляция:
- Установите блок на Din-rail (стандарт DIN EN 50022), ensuring крепкое фиксация с помощью специальных кlynch pins.
- Для аналоговых сигналов используйте shielded twisted-pair кабели, а для дискретных — обычные.twisted-pair кабели.
- Подключение кабелей:
- При использовании spring-loaded контактов: вставьте кабель в разъем и фиксируйте с помощью специального инструмента (или автоматически при вставке).
- Указание полярности для токовых сигналов (4–20 mA): “+” и “-” совместимы с датчиком.
- Обслуживание:
- Регулярно проверять контакты на наличие коррозии или looseness, особенно в условиях высокой влажности или загрязнения.
- При замене кабеля: освободите контакт, используя специальный_TOOL (комплекте).
- Предостережения:
- Не превышатьNominalный ток (10 A) и напряжение (250 V AC/30 V DC) для каждого канала.
- В зонах с высокой elektr.staticностью использовать антистатические средства при монтаже.
- Для sicherheits-sensitive приложенийпроверять изоляцию между каналами с изолятором (≥100 МОм).
ABB TB850 3BSC950193R1
