Описание

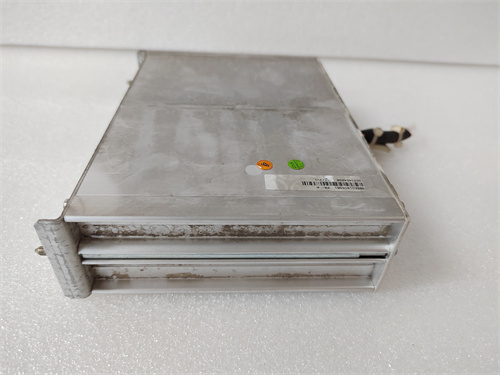

Общая характеристика продукта: ABB TC512V1 3BSE018059R1
Первым делом рассмотрим промышленный термодатчик (модуль измерения температуры) для точного контроля температурных параметров в промышленных процессах — ABB TC512V1 3BSE018059R1, относящийся к серии ABB Advant OCS I/O Modules (специализирующейся на надежном сборе аналоговых данных от сенсоров температуры, давления и уровня). Это устройство предназначено для подключения термопар (типов J, K, T, E, R, S, B) и сопротивных термометров (RTD, например, Pt100), преобразования их сигналов в цифровые данные и передачи контроллерам ABB для мониторинга и регулировки процессов. ABB TC512V1 3BSE018059R1 выделяется 2 независимыми каналами измерения, высокой точностью (±0.1 °C), автоматической компенсацией холодного конца термопар и устойчивостью к электромагнитным помехам, становясь ключевым элементом для химических заводов, фармацевтических производств, энергетических объектов и пищевых промышленностей — где отклонение температуры от нормы может привести к браку продукции или нарушению технологических процессов.
ABB TC512V1 3BSE018059R1 гарантирует точное измерение температуры даже в широких диапазонах и условиях сильных помех: например, в фармацевтическом заводе модуль подключен к 2 термопарам типа K, которые контролируют температуру реактора (20–200 °C) и холодильной камеры (0–5 °C). Сигналы от термопар поступают в ABB TC512V1 3BSE018059R1, который автоматически компенсирует температуру холодного конца (за счет встроенного датчика) и преобразует аналоговые сигналы в цифровые коды с разрешением 16 бит. Данные передаются в контроллер ABB DAPC100 3ASC25H203, который регулирует нагревательные элементы или холодильную систему: если температура реактора превышает 200 °C, контроллер через аналоговый модуль ABB SNAT602TAC снижает мощность нагрева, поддерживая параметры в допустимых пределах. Благодаря galvanic изоляции 2500 В АЦП между каналами ABB TC512V1 3BSE018059R1 защищает контроллер от шунтирующих токов и перепадов напряжения от соседних устройств (например, от электродвигателей холодильной системы), предотвращая искажения измерений.
Особенно стоит отметить, что ABB TC512V1 3BSE018059R1 поддерживает расширенную диагностику: он автоматически обнаруживает разрыв кабеля к термопаре, короткое замыкание или выход температуры за пределы измеряемого диапазона, и передает код ошибки в контроллер. Это позволяет операторам быстро локализовать проблему (например, заменить поврежденный кабель к термопаре в холодильной камере) без остановки всего процесса. Модуль также имеет компактную конструкцию для монтажа в шасси ABB Advant OCS, что упрощает интеграцию в существующие системы и экономит место в распределительных щитах. Полную информацию о ABB TC512V1 3BSE018059R1, включая технические спецификации, руководства по подключению термопар/RTD и таблицы точности, можно найти по ссылке: [ссылка на продукт ABB TC512V1 3BSE018059R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB TC512V1 3BSE018059R1
Технические характеристики ABB TC512V1 3BSE018059R1 соответствуют стандартам IEC 61131-2 (аналоговые I/O-модули для температуры), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (промышленное электрооборудование):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль измерения температуры (термодатчик), серия ABB Advant OCS I/O Modules |
| Поддерживаемые сенсоры | • Термопары: Типы J (-210 °C – +1250 °C), K (-270 °C – +1372 °C), T (-270 °C – +400 °C), E (-270 °C – +870 °C), R (0 °C – +1768 °C), S (0 °C – +1768 °C), B (600 °C – +1820 °C) • Сопротивные термометры (RTD): Pt100 (IEC 60751, классы A/B), Cu100 (-50 °C – +150 °C) • Количество каналов: 2 независимыe (per канал можно выбрать тип сенсора) |
| Параметры измерения | • Разрешение: 16 бит • Точность: ±0.1 °C (для Pt100, 0 °C – +100 °C); ±0.5 °C (для термопар K, 0 °C – +1000 °C) • Компенсация холодного конца: Автоматическая (встроенный Pt100 датчик, точность ±0.2 °C) • Время обновления данных: ≤100 мс per канал |
| Изоляция и защита | • Galvanic изоляция: 2500 В АЦП между каналами, 2500 В АЦП между модулем и шасси/контроллером • Защита от ЭМС: EN 61000-6-2 (класс A) — иммунитет к электростатическому разряду (8 кВ), импульсным помехам (4 кВ) • Защита от перепадов напряжения: Отключение при входном напряжении >32 В DC |
| Питание и коммуникация | • Входное напряжение: 24 В DC ±20% (19.2–28.8 В DC) • Потребляемый ток: ≤30 мA (без нагрузки) • Интерфейс с контроллером: ABB Advant Bus (синхронная передача данных) • Протокол диагностики: Внутренний протокол ABB (передача кодов ошибок) |
| Эксплуатационные параметры | • Рабочая температура: -20 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (при монтаже в шасси) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB Advant OCS (AC 160, AC 450) • Габариты (Ш×В×Г): 32 мм × 100 мм × 160 мм (ширина × высота × глубина) • Вес: ~0.2 кг • Индикаторы: LED per канал (зеленый — измерение нормально, красный — ошибка), общий LED питания (зеленый) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-2, EN 61000-6-2. |
Преимущества и особенности ABB TC512V1 3BSE018059R1
-
Высокая точность и универсальность подключения
Точность ±0.1 °C (для Pt100) и поддержка широкого спектра термопар/RTD делают ABB TC512V1 3BSE018059R1 подходящим для различных отраслей — от пищевых производств (контроль нагрева сыпучих продуктов) до энергетики (контроль температуры турбин). В отличие от специализированных термодатчиков Siemens SIMATIC ET 200SP TM Pt100 (только для RTD) или Schneider Electric TM3TC (нижняя точность ±0.3 °C), ABB TC512V1 3BSE018059R1 сочетает универсальность и высокую точность, устраняя необходимость в нескольких модулях для разных типов сенсоров. -
Автоматическая компенсация и защита от помех
Автоматическая компенсация холодного конца термопар исключает ошибки измерений, которые возникают при изменении температуры окружающей среды в щите (например, при нагреве другими компонентами). Galvanic изоляция 2500 В АЦП и высокая устойчивость к ЭМС также гарантируют стабильные измерения в условиях сильных помех — например, вблизи сварочного оборудования или высоковольтных линий. -
Расширенная диагностика и простота обслуживания
Автоматическое обнаружение неполадок (разрыв кабеля, короткое замыкание) и LED-индикаторы ошибок позволяют операторам быстро устранять проблемы без дополнительных инструментов. Например, при разрыве кабеля к термопаре реактора соответствующий LED на ABB TC512V1 3BSE018059R1 загорается красным, а контроллер отображает код ошибки “разрыв канала 1” — инженер сразу знает, какой кабель нужно заменить. -
Совместимость с системами ABB
Легкая интеграция с контроллерами ABB Advant (DAPC100, AC 450), аналоговыми модулями (SNAT602TAC) и операторными панелями (CP405 A0) упрощает проектирование и эксплуатацию. Данные о температуре передаются в реальном времени, что позволяет инженерам не только регулировать процессы, но и архивировать исторические данные для анализа производительности и соответствия стандартам качества.
Примеры применения ABB TC512V1 3BSE018059R1
- Фармацевтическое производство: Контроль температуры реактора
В фармацевтическом заводе ABB TC512V1 3BSE018059R1 контролирует температуру реактора для синтеза лекарственного вещества:
- Канал 1 модуля подключен к термопаре типа K (измерение 20–200 °C), канал 2 — к Pt100 (контроль температуры холодного контура реактора, 5–25 °C);
- ABB TC512V1 3BSE018059R1 компенсирует температуру холодного конца термопары и передает данные в контроллер ABB DAPC100 3ASC25H203;
- При превышении температуры реактора 200 °C контроллер через SNAT602TAC отключает нагревательные элементы, а при падении температуры ниже 20 °C — увеличивает мощность. Если термопара разрывается, модуль отправляет сигнал об ошибке, и контроллер останавливает подачу реагентов, предотвращая брак.
- Энергетический комплекс: Контроль температуры турбины
В энергетическом комплексе ABB TC512V1 3BSE018059R1 измеряет температуру статора турбины (300–500 °C):
- Канал 1 подключен к термопаре типа R (подходит для высоких температур), канал 2 — к Pt100 (контроль температуры охлаждающей воды, 20–40 °C);
- Данные о температуре статора передаются в контроллер ABB PM820-1: если температура превышает 500 °C, контроллер через силовой модуль ABB KSD211B увеличивает подачу охлаждающей воды;
- Galvanic изоляция между каналами защищает измерения температуры статора от помех от электродвигателей насоса охлаждающей воды, предотвращая ложные сигналы о перегреве.
- Пищевая промышленность: Контроль температуры печи для выпечки
В пищевом заводе ABB TC512V1 3BSE018059R1 контролирует температуру печи для выпечки хлеба (150–250 °C):
- Канал 1 подключен к термопаре типа S (высокая точность при высоких температурах), канал 2 — к Pt100 (контроль температуры на выходе печи, 50–100 °C);
- ABB TC512V1 3BSE018059R1 передает данные в контроллер, который регулирует газовые горелочные устройства: при температуре >250 °C — снижает подачу газа, при <150 °C — увеличивает;
- LED-индикаторы модуля позволяют оператору на линии быстро проверять состояние измерений: зеленый свет означает нормальную работу, красный — необходимое обслуживание.
Сравнение с конкурентами
Сравним ABB TC512V1 3BSE018059R1 с модулями измерения температуры Siemens SIMATIC ET 200SP TM Pt100 (6ES7134-6HB00-0CA0) и Schneider Electric TM3TC:
| Параметр | ABB TC512V1 3BSE018059R1 | Siemens SIMATIC ET 200SP | Schneider Electric TM3TC |
|---|---|---|---|
| Поддерживаемые сенсоры | Термопары (J/K/T/E/R/S/B), RTD (Pt100/Cu100) | Только RTD (Pt100) | Термопары (J/K/T/E), RTD (Pt100) |
| Точность (Pt100, 0–100 °C) | ±0.1 °C | ±0.2 °C | ±0.3 °C |
| Компенсация холодного конца | Автоматическая (Pt100) | Отсутствует (требует внешнего датчика) | Автоматическая (кварцевый датчик) |
| Galvanic изоляция | 2500 В АЦП | 500 В АЦП | 1000 В АЦП |
| Совместимость с ABB | Полная (Advant Bus, DAPC100) | Ограниченная (требует шлюз) | Ограниченная (требует шлюз) |
| Стоимость (примерная) | Средняя | Средняя | Низкая |
Вывод: ABB TC512V1 3BSE018059R1 превосходит конкурентов по точности, универсальности подключения сенсоров и уровню изоляции. По сравнению с Siemens ET 200SP он поддерживает термопары и автоматическую компенсацию; по сравнению с Schneider TM3TC — предлагает более высокую точность и надежную защиту от помех. Это делает его оптимальным выбором для точного контроля температуры в системах на базе оборудования ABB.
