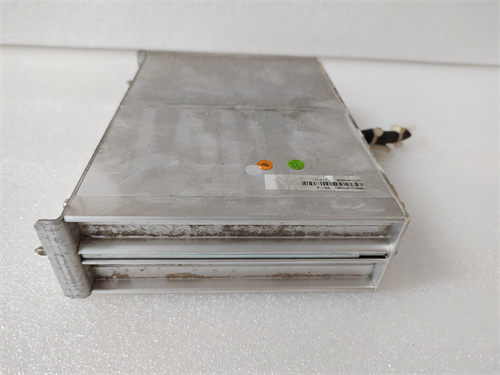

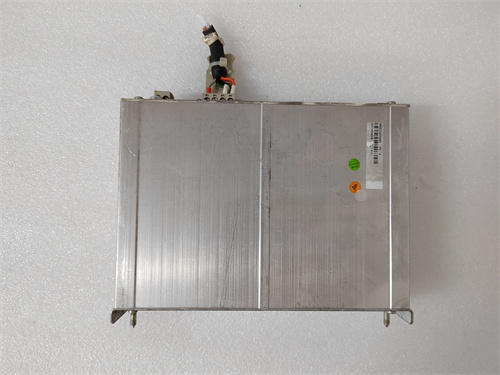

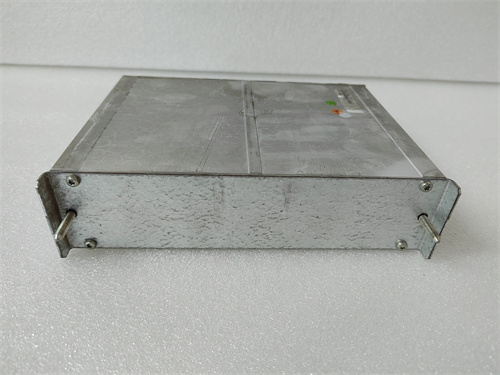

ABB TC512V1 3BSE018059R1

Описание

Общие сведения о продукте

Описание продукта

• Цифровые входы (DI): Прием сигналов от датчиков положения (датчики приближения, концевики), кнопок, предохранителей — модуль преобразует эти сигналы в логические значения (0/1) и передаёт их в контроллер AC 800M для анализа.
• Цифровые выходы (DO): Передача управляющих команд к актуаторам (реле, контакторы, электромагнитные клапаны) — по команде контроллера модуль генерирует дискретные сигналы для управления оборудованием.

Технические параметры

• Тип модуля: универсальный цифровой модуль (DI/DO), программно конфигурируемые каналы;
• Количество каналов: 16 каналов (каждой канал — DI или DO);
• Параметры сигналов:
  • Напряжение питания сигналов: 24 В DC (диапазон 18–30 В DC);
  • Ток входного сигнала (DI): ≤5 мА (при напряжении 24 В DC);
  • Максимальный ток выходного сигнала (DO): 0.5 А на канал (длительный режим), 2 А (кратковременный, ≤10 с);
• Защитные функции:
  • Защита от короткого замыкания (DO): автоматическое отключение канала при токе >1 А;
  • Защита от ESD: ±15 кВ (контактное разрядение), ±8 кВ (аэрозольное разрядение);
  • Защита от перепадов напряжения: блокировка каналов при напряжении <18 В DC или >30 В DC;
• Диагностика:
  • Мониторинг обрыва цепи (DI/DO);
  • Мониторинг перегрузки каналов (DO);
  • Мониторинг ошибок связи с контроллером AC 800M;
• Температурные параметры:
  • Диапазон эксплуатации: -25 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
• Уровень защиты (IP-класс): IP20 (для монтажа в закрытые шасси контроллера AC 800M);
• Совместимость: полная совместимость с контроллерами ABB AC 800M и системами SCADA ABB Ability™;
• Размеры (длина × ширина × толщина): 100 mm × 80 mm × 25 mm (подходит для стандартных слотов шасси AC 800M);
• Время реакции: <1 мс (для передачи сигнала от канала к контроллеру).

Преимущества и особенности

1. Гибкая конфигурация каналов: 16 программно настраиваемых каналов (DI/DO) позволяют адаптировать ABB TC512V1 3BSE018059R1 под любые задачи — нет необходимости покупать отдельные модули для входов и выходов, что экономит бюджет и пространство в шасси;
2. Высокая помехоустойчивость: Защита от ESD ±15 кВ и устойчивость к вибрациям делают модуль подходящим для суровых промышленных условий (например, в сталеплавильных заводах или на нефтяных платформах), где высокий уровень помех;
3. Расширенная диагностика: Мониторинг обрыва цепи, перегрузки и ошибок связи позволяет операторам быстро находить причину сбоя — это снижает время простоя процессов на 40–60% по сравнению с модулями без диагностики;
4. Быстрое время реакции: <1 мс для передачи сигнала гарантирует своевременную реакцию контроллера на изменения процесса (например, быстрое отключение оборудования по сигналу предохранителя), что критично для безопасности;
5. Простота интеграции: ABB TC512V1 3BSE018059R1 автоматически определяется контроллером AC 800M при монтаже — не требуется сложная настройка или написание драйверов, достаточно конфигурировать каналы через программное обеспечение ABB Control Builder M.

Примеры применения

• Химическая промышленность (реакторы): Для采集 сигналов от датчиков уровня жидкости (DI) и управления электромагнитными клапанами (DO) — ABB TC512V1 3BSE018059R1 передаёт данные о уровне реактива в контроллер, который в ответ отправляет команду на открытие/закрытие клапана, поддерживая оптимальный уровень;
• Энергетика (теплоэлектростанции): Для контроля состояния вентиляторов котлов (DI — сигналы о запуске/остановке) и управления контакторами питания (DO) — модуль отслеживает обрыв цепи к вентилятору и передает алерт в SCADA, предотвращая перегрев котла;
• Пищевой промышленность (линии упаковки): Для采集 сигналов от концевиков (DI — определение положения упаковки) и управления приводами конвейера (DO) — ABB TC512V1 3BSE018059R1 синхронизирует движение конвейера с положением упаковки, обеспечивая точную упаковку;
• Автомобилестроение (линии сборки): Для управления роботами-ассистентами (DO — команды на запуск/остановку) и采集 сигналов о завершении операции (DI) — модуль гарантирует быструю передачу команд, что увеличивает производительность линии;
• Водопроводное хозяйство (станции очистки воды): Для采集 сигналов от датчиков давления (DI — аварийные сигналы) и управления насосами (DO) — ABB TC512V1 3BSE018059R1 отключает насос при падении давления, защищая оборудование от повреждения.

Сравнение с конкурентами

Советы по выбору и мерам предосторожности

Советы по выбору

1. Определите тип сигналов: Если вам нужно гибко управлять количеством входов и выходов (например, в процессе с переменными требованиями), ABB TC512V1 3BSE018059R1 с универсальными каналами — идеальный выбор (конкуренты требуют покупки отдельных модулей DI и DO);
2. Оцените температурные условия: Для помещений с температурой ниже 0 °C (например, холодильные камеры в пищевой промышленности или внешние шасси) модуль подходит лучше, чем конкуренты с нижней границей 0 °C;
3. Рассчитайте ток нагрузки: Если вы управляете актуаторами с током до 2 А (кратковременный режим, например, электромагнитные клапаны), ABB TC512V1 3BSE018059R1 справится с нагрузкой — для большего тока используйте реле-усилители;
4. Убедитесь в совместимости: Модуль работает только с контроллерами ABB AC 800M — если вы используете другие контроллеры, выберите аналогичные модули от соответствующего производителя.

Меры предосторожности

1. Монтируйте модуль только в шасси ABB AC 800M: Неоригинальные шасси не обеспечивают нужную электромагнитную совместимость, что может привести к нестабильной работе ABB TC512V1 3BSE018059R1;
2. Проверьте полярность подключения: При подключении сигналов 24 В DC соблюдайте полярность (+/-) — неправильное подключение может повредить входные каналы;
3. Не превышайте максимальный ток на выходах: Для нагрузок с током >0.5 А (длительный режим) используйте промежуточные реле — это предотвращает перегрузку каналов и выход из строя модуля;
4. Регулярно проверяйте диагностику: Раз в месяц запускайте тест каналов через ABB Control Builder M — это позволяет выявить скрытые проблемы (например, обрыв кабеля с низким сопротивлением) до полного сбое;
5. Изолируйте модуль от мощных источников помех: Устанавливайте шасси с модулем не ближе 1 метра к высоковольтным кабелям или электродвигателям — это снижает влияние электромагнитных помех.
