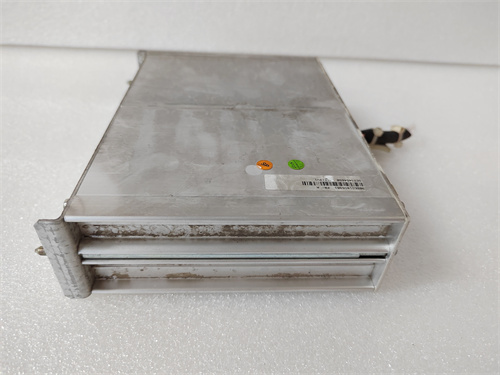

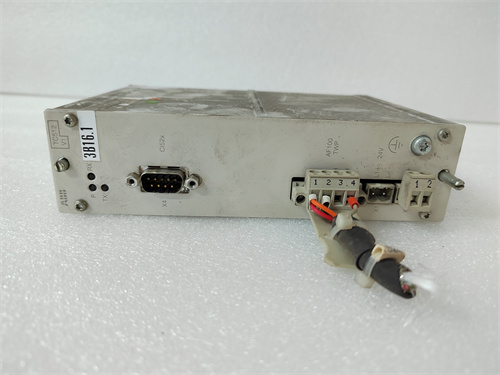

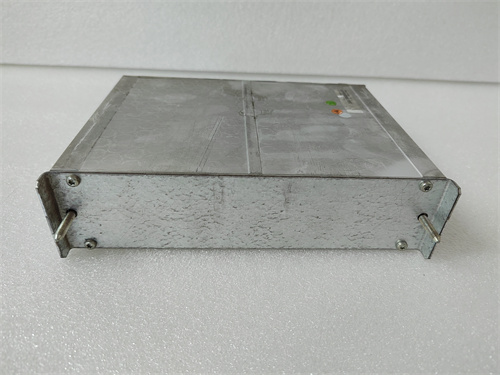

ABB TC512V1 3BSE018059R1

Описание

Общие сведения о продукте

Описание продукта

• Поддержка стандартных аналоговых сигналов: 4–20 мА (токовые, для датчиков давления/расхода), 0–10 В (напряжённые, для датчиков уровня), а также сигналы от термопар (ТТК, ТПК) и резистивных термометров (Pt100, Pt1000) — для измерения температуры в диапазоне от -200 °C до +1700 °C.
• Высокоточное преобразование: 24-битный аналогово-цифровой преобразователь (АЦП) с погрешностью ≤±0.01% от полного диапазона — обеспечивает измерение даже минимальных изменений сигнала (например, отклонение давления на 0.05 бар в реакторе).
• Фильтрация помех: Встроенные цифровые фильтры с программно настраиваемой частотой (0.1–100 Гц) — подавляют электромагнитные помехи от соседнего оборудования (например, электродвигателей, трансформаторов) и стабилизируют сигналы.

Технические параметры

• Тип модуля: 16-канальный аналоговый входной модуль (AI);
• Поддерживаемые типы сигналов:
  • Токовые: 4–20 мА, 0–20 мА;
  • Напряжённые: 0–5 В, 0–10 В, ±5 В, ±10 В;
  • Термопары: ТТК (Cu-CuNi), ТПК (Fe-CuNi), К (NiCr-NiAl), J (Fe-CuNi), Т (Cu-CuNi);
  • Резистивные термометры: Pt100 (IEC 60751, класс А), Pt1000;
• Параметры АЦП:
  • Разрядность: 24 бита;
  • Погрешность: ≤±0.01% от полного диапазона (при 25 °C);
  • Нелинейность: ≤±0.005% от полного диапазона;
• Фильтрация:
  • Тип: цифровой RC-фильтр;
  • Частота среза: 0.1–100 Гц (программируемая);
• Изоляция:
  • Между каналами: ≥2 кВ AC (на 1 мин);
  • Между модулем и шасси: ≥5 кВ AC (на 1 мин);
• Параметры питания:
  • Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
  • Потребляемый ток: ≤0.8 А (при полной нагрузке каналов);
• Температурные параметры:
  • Диапазон эксплуатации: -10 °C до +60 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Температурная 드рифт: ≤±0.001% от полного диапазона/°C;
• Уровень защиты (IP-класс): IP20;
• Механические параметры:
  • Устойчивость к вибрации: 5–50 Гц, амплитуда 0.15 мм (EN 60068-2-6);
  • Устойчивость к удару: 10 Гц, ускорение 10 g (EN 60068-2-27);
• Совместимость:
  • Контроллеры: ABB Advant OCS (MasterPiece 200/1, Advant Controller 450);
  • Программное обеспечение: ABB Control Builder, ABB Industrial IT;
• Размеры (длина × ширина × высота): 180 mm × 100 mm × 35 mm;
• Монтаж: в шасси ABB Advant OCS (совместимо с шасси 3BSE008511R1).

Преимущества и особенности

1. Высокая точность измерений: 24-битный АЦП и погрешность ≤±0.01% делают ABB TC512V1 3BSE018059R1 идеальным для процессов с строгими требованиями к точности — например, фармацевтическая промышленность, где температура синтеза лекарств должна поддерживаться с отклонением не более ±0.1 °C;
2. Поддержка многотипных сигналов: Возможность подключения токовых/напряжённых сигналов, термопар и резистивных термометров через один модуль — экономит пространство в щите и бюджет по сравнению с покупкой отдельных модулей для каждого типа сигнала;
3. Изолированные каналы (≥2 кВ AC): Защищают сигналы от взаимных помех и перепадов напряжения — критично для химических реакторов, где одновременно измеряются температура, давление и уровень, и искажение одного сигнала может привести к неправильному регулированию процесса;
4. Программируемая фильтрация: Настраиваемые цифровые фильтры позволяют подавить помеху под конкретные условия эксплуатации (например, высокие помехи от электродвигателей — фильтр с низкой частотой среза 0.1 Гц);
5. Соответствие международным стандартам: Поддержка IEC 60751 (для Pt100) и IEC 61326-1 гарантирует соответствие требованиям регулирующих органов (например, FDA в пищевой/fармацевтической промышленности) и упрощает сертификацию производственных линий.

Примеры применения

• Фармацевтика (синтез лекарств): Для измерения температуры в реакторах через Pt100 термометры (диапазон +20 °C до +150 °C) — ABB TC512V1 3BSE018059R1 передаёт данные с точностью ±0.05 °C в контроллер Advant OCS, который регулирует подачу теплоносителя. Высокая точность гарантирует соответствие качества лекарств требованиям FDA;
• Химическая промышленность (производство полимера): Для сбора сигналов от датчиков давления (4–20 мА, диапазон 0–10 бар) и температуры (термопара К, +200 °C до +800 °C) в реакторе — изолированные каналы модуля предотвращают искажение сигналов, а фильтрация подавляет помеху от электродвигателей смесителей;
• Энергетика (теплоэлектростанция): Для измерения температуры пара в турбине через термопару ТПК (диапазон +300 °C до +600 °C) и давления пара (4–20 мА, 0–300 бар) — ABB TC512V1 3BSE018059R1 передает данные в контроллер Advant OCS, который регулирует подачу топлива, поддерживая параметры в оптимальном диапазоне;
• Пищевая промышленность (производство шоколада): Для измерения температуры плавления какао-массы через Pt100 (диапазон +30 °C до +80 °C) и уровня массы в смесителях (0–10 В сигнал) — точность ±0.05 °C гарантирует правильное плавление (не перегрев, который портит качество) и предотвращает переполнение смесителя;
• Автомобилестроение (производство литых деталей): Для измерения температуры расплавленного металла в плавильных печах через термопару К (диапазон +1200 °C до +1700 °C) — ABB TC512V1 3BSE018059R1 обеспечивает точность ±1 °C, что критично для поддержания прочности литых деталей (отклонение температуры влияет на структуру металла).

Сравнение с конкурентами

Советы по выбору и мерам предосторожности

Советы по выбору

1. Определите требования к точности: Если процесс требует погрешности ≤±0.05% (например, фармацевтика, химия), ABB TC512V1 3BSE018059R1 — лучший выбор; для менее критических процессов (например, пищевая промышленность с погрешностью ≤±0.1%) можно рассмотреть конкурентов;
2. Учтите тип сигналов датчиков: Если вы используете одновременно термопары, Pt100 и токовые сигналы, модуль с поддержкой всех типов избежит покупки дополнительных устройств;
