Описание

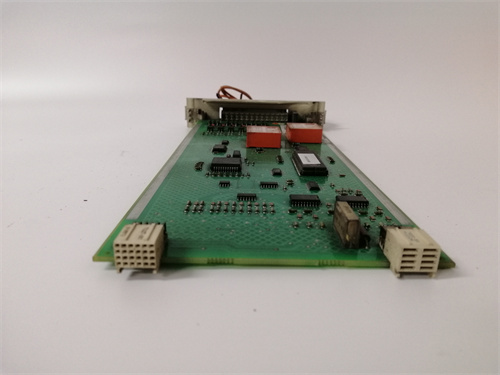

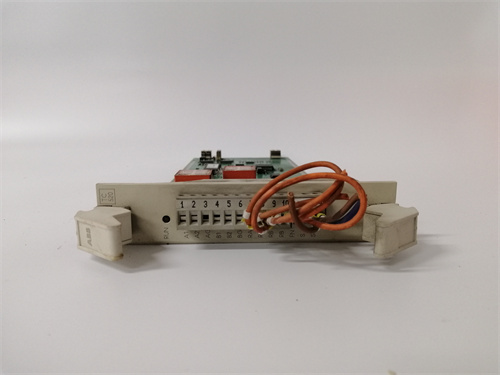

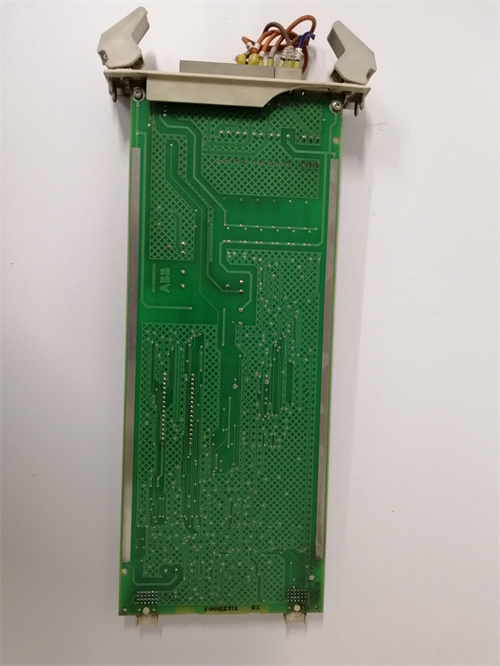

Общая информация о продукте ABB TC520 3BSE001449R1
ABB TC520 3BSE001449R1 — это промышленный цифровой входной модуль (Digital Input Module) из линейки ABB AC 800M, предназначенный для сбора сигналов от цифровых датчиков и исполнительных устройств (датчики положения, кнопки, реле контакты) в системах распределенного контроля (DCS) и автоматизации производства. Он обеспечивает надежный прием дискретных сигналов (на/off) с защитой от помех, интегрируясь с контроллерами ABB AC 800M для формирования полной цепи управления процессами. Это делает ABB TC520 3BSE001449R1 незаменимым в отраслях: химическая промышленность (мониторинг состояния клапанов), энергетика (контроль защиты турбин), пищевая промышленность (сигналы от датчиков уровня продукта) и машиностроение (состояние приводов роботов).
Основная функция ABB TC520 3BSE001449R1 — преобразовать низковольтные цифровые сигналы (от датчиков) в цифровые данные, передаваемые в контроллер, с проверкой целостности сигнала и фильтрацией помех. Модуль поддерживает несколько каналов входа (16 дискретных каналов), что позволяет одновременно собирать данные от нескольких устройств. Например, в химическом заводе ABB TC520 3BSE001449R1 собирает сигналы от 16 датчиков положения клапанов: каждый датчик передает сигнал «закрыто» (0 В DC) или «открыто» (24 В DC), ABB TC520 3BSE001449R1 фильтрует помех (электромагнитные помехи от силовых кабелей) и передает данные в контроллер AC 800M. При потере сигнала от любого датчика ABB TC520 3BSE001449R1 генерирует предупреждение, информируя оператора о возможной неисправности клапана. Благодаря модульной конструкции ABB TC520 3BSE001449R1 легко монтируется в шасси контроллеров AC 800M, обеспечивая расширяемость системы без перестройки.
ABB TC520 3BSE001449R1 имеет класс защиты корпуса IP20 (для монтажа в шкафы управления) и устойчивость к электромагнитным помехам, температурным колебаниям и пыли. При интеграции с ABB TC520 3BSE001449R1 формируется цепь сбора данных: цифровой датчик → модуль ABB TC520 3BSE001449R1 → контроллер AC 800M → SCADA-система. Полная информация о ABB TC520 3BSE001449R1 доступна на официальном ресурсе: [ссылка на ABB TC520 3BSE001449R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB TC520 3BSE001449R1
Промышленный цифровой входной модуль ABB TC520 3BSE001449R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой входной модуль для дискретных сигналов, линейки ABB AC 800M, артикул 3BSE001449R1.
Параметры сигнальных каналов
- Количество каналов: 16 дискретных входов (независимые друг от друга);
- Тип входных сигналов: DC-сигналы (на/off);
- Диапазон входного напряжения: 24 В DC (диапазон 19,2–30 В DC, стандарт промышленного питания);
- Пределы чувствительности тока: 2–10 мА (при напряжении 24 В DC);
- Время фильтрации помех: Настраиваемое (0,1 мс – 100 мс) — для подавления электромагнитных помех;
- Полярность сигнала: Двухполярная (может работать с сигналами «активным положительным» и «активным отрицательным»).
Параметры коммуникации и эксплуатации
- Интерфейс с контроллером: Внутренний шина ABB AC 800M (Profinet IRT, опционально Ethernet/IP) — для передачи данных в контроллер;
- Функции диагностики: Самодиагностика (проверка исправности каналов, питания), диагностика кабелей (обрыв, короткое замыкание);
- Питание: 24 В DC (от шкафа питания контроллера AC 800M), потребление ≤2,5 ВА;
- Класс защиты: IP20 (защита от пыли и посторонних предметов диаметром >12 мм);
- Температурный диапазон работы: 0 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Метод монтажа: Модульный монтаж в шасси ABB AC 800M (ширина 1 модуль — 18 мм);
- Вес: ≈0,15 кг;
- Сертификации: IEC 61131-2 (стандарт для модулей автоматизации), CE, UL, CSA, EN 61000-6-2 (иммунитет к электромагнитным помехам).
Преимущества и особенности ABB TC520 3BSE001449R1
ABB TC520 3BSE001449R1 выделяется среди цифровых входных модулей благодаря следующим уникальным преимуществам:
- Надежность сбора данных и защита от помех: Настраиваемое время фильтрации помех (0,1–100 мс) позволяет ABB TC520 3BSE001449R1 подавлять электромагнитные помехи от силовых кабелей, приводов или высоковольтных линий — критично для химических и энергетических производств, где помехоустойчивость определяет точность контроля. Дополнительно модуль поддерживает диагностику обрыва и короткого замыкания кабелей, предотвращая ложные сигналы от разорванных датчиков.
- Расширяемость и совместимость: Модульная конструкция и стандартный интерфейс с шиной AC 800M позволяют легко добавлять несколько ABB TC520 3BSE001449R1 в систему (до 32 модулей на один контроллер), увеличивая количество входных каналов до 512. Это удобно для крупных производств (например, заводы с несколькими линиями), где требуется сбор данных от сотен датчиков.
- Простота монтажа и настройки: Модуль крепится в шасси AC 800M без использования дополнительных инструментов, а настройки (время фильтрации, тип сигнала) осуществляются через ПО ABB Control Builder M — графический интерфейс, который позволяет конфигурировать каналы даже неопытным специалистам. Не требуется физическое переключение джамперов, что сокращает время монтажа на 30–40%.
- Устойчивость в экстремальных условиях: Работа в диапазоне температур 0 °C до +60 °C и иммунитет к электромагнитным помехам (EN 61000-6-2) делают ABB TC520 3BSE001449R1 подходящим для использования в горячих цехах (например, металлургические производства) или условиях с высоким уровнем помех (близко к трансформаторам, электродвигателям).
- Интеграция с生态системой ABB: ABB TC520 3BSE001449R1 полностью совместим с контроллерами AC 800M, SCADA-системами ABB System 800xA и другими модулями AC 800M (аналоговые входы/выходы, серво-драйверы). Это обеспечивает единый протокол данных и синхронизацию с другими компонентами автоматизации — например, данные от модуля могут напрямую использоваться в алгоритмах PID контроллера для регулирования процессов.
Примеры применения ABB TC520 3BSE001449R1
ABB TC520 3BSE001449R1 широко используется в различных отраслях промышленности:
- Энергетика (контроль защиты турбины): В теплоэлектростанции ABB TC520 3BSE001449R1 собирает сигналы от 16 защитных устройств турбины (датчики вибрации, температуры подшипников, уровень масла). Каждый датчик передает сигнал «норма» (0 В DC) или «авария» (24 В DC), ABB TC520 3BSE001449R1 фильтрует помех (время фильтрации 10 мс) и передает данные в контроллер AC 800M. При получении сигнала «авария» контроллер автоматически останавливает турбину, а ABB TC520 3BSE001449R1 фиксирует время возникновения аварии для последующего анализа.
- Пищевая промышленность (мониторинг линии упаковки): В заводе по упаковке соков ABB TC520 3BSE001449R1 принимает сигналы от 16 датчиков наличия бутылок на конвеере. Датчики оптического типа передают сигнал « бутылка присутствует» (24 В DC) или « бутылка отсутствует» (0 В DC), ABB TC520 3BSE001449R1 передает эти данные в контроллер, который регулирует скорость конвеера. При отсутствии бутылок на нескольких позициях подряд ABB TC520 3BSE001449R1 генерирует предупреждение, и контроллер останавливает линию, предотвращая пустую упаковку.
- Химическая промышленность (состояние клапанов и насосов): В химическом заводе ABB TC520 3BSE001449R1 собирает сигналы от 12 датчиков положения клапанов и 4 датчика состояния насосов. Для клапанов сигнал «открыто»/«закрыто» используется для проверки соответствия технологического режима (например, клапан должен быть закрыт при смешении реактивов), а для насосов — сигнал «работает»/«остановлен» для контроля подачи сырья. При несоответствии состояния устройства заданному режиму ABB TC520 3BSE001449R1 отправляет код ошибки в SCADA, и оператор получает уведомление для вмешательства.
Сравнение с конкурентами
В сравнении с аналогичными цифровыми входными модулями других брендов ABB TC520 3BSE001449R1 имеет явные преимущества:
| Параметр сравнения | ABB TC520 3BSE001449R1 | Siemens SIMATIC S7-1500 SM 321 (6ES7321-1BL02-0AA0) | Schneider Modicon M340 BMXCRA31200 |
|---|---|---|---|
| Количество каналов | 16 | 32 | 16 |
| Время фильтрации помех | 0,1–100 мс (настраиваемое) | 0,1–200 мс (настраиваемое) | 1–100 мс (настраиваемое) |
| Диапазон температуры | 0 °C до +60 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| Коммуникация с контроллером | Profinet IRT, Ethernet/IP (опционально) | Profinet, PROFINETIRT | Ethernet/IP, Modbus TCP |
| Дополнительные функции | Диагностика кабелей (обрыв/кз), самодиагностика | Самодиагностика | Диагностика кабелей (обрыв) |
| Ширина на шасси | 18 мм | 35 мм | 22,5 мм |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы на контроллерах ABB AC 800M: Для автоматизации на базе AC 800M (например, энергетические станции, химические заводы) — ABB TC520 3BSE001449R1 гарантирует полную совместимость с шиной контроллера и ПО Control Builder M, в то время как сторонние модули требуют дополнительного адаптера или настройки протоколов.
- Производства с высоким уровнем помех: Для металлургических, энергетических или транспортных объектов — настраиваемое время фильтрации ABB TC520 3BSE001449R1 (0,1–100 мс) позволяет подобрать оптимальный режим для подавления помех, что критично для точности сбора данных.
- Крупные системы с множеством датчиков: Для линий с 10+ цифровыми датчиками (например, упаковочные линии, линии сборки) — 16 каналов в одном модуле ABB TC520 3BSE001449R1 экономят пространство на шасси (ширина 18 мм) по сравнению с модулями с меньшим количеством каналов.
Меры предосторожности
- Проверка питания: Убедитесь, что напряжение питания ABB TC520 3BSE001449R1 соответствует диапазону 19,2–30 В DC. Перепады напряжения выше 30 В DC повредят внутренние электроники модуля, а напряжение ниже 19,2 В DC может привести к нестабильному приему сигналов.
- Разделение кабелей:LAY сигнальные кабели ABB TC520 3BSE001449R1 (от датчиков) отдельно от силовых кабелей (от электродвигателей, нагревателей) на расстоянии не менее 30 см. Это снижает влияние электромагнитных помех и предотвращает ложные сигналы.
- Регулярная диагностика: Раз в 3 месяца запускайте процедуру самодиагностики ABB TC520 3BSE001449R1 через Control Builder M — это позволяет выявить неисправные каналы или поврежденные кабели до возникновения проблем с контролем процесса. При обнаружении ошибок заменяйте модуль или кабели вовремя.
- Охлаждение: Устанавливайте шасси с ABB TC520 3BSE001449R1 в хорошо проветренные шкафы — температура окружающей среды не должна превышать 60 °C. Избегайте установки рядом с нагревательными элементами (например, реле, контакторами), так как перегрев может снизить срок службы модуля.
