Описание

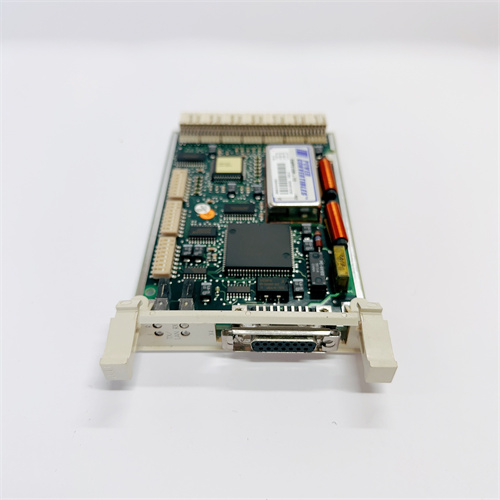

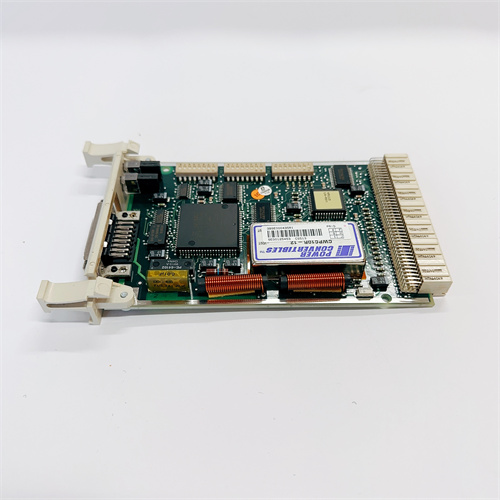

ABB TC520 (также маркируется как ABB 3BSE001449R1, ссылка на продукт: [вставьте ссылку]) — это промышленный термоконтроллер (регулятор температуры) от компании ABB, разработанный для точного контроля температуры в критических промышленных процессах. ABB TC520 (3BSE001449R1) относится к серии контроллеров для систем автоматизации ABB Advant OCS и специализируется на поддержке нескольких типов сенсоров и гибких алгоритмах регулирования, что делает его идеальным для применения в химической промышленности (реакторные установки), металлургии (плавильные печи), пищевой промышленности (сушилки) и фармацевтике (термостаты для лекарств), где требуется температура с точностью до ±0.1 °C.
Описание продукта
ABB TC520 (3BSE001449R1) представляет собой моноблочный термоконтроллер с цифровым дисплеем и кнопочным интерфейсом, предназначенный для монтажа на панель (штыревой монтаж) или DIN-рейл 35 мм. Основная функция контроллера — измерять температуру через подключенный сенсор, сравнивать ее с заданным значением (уставкой) и регулировать нагревательные/охлаждающие устройства (например, нагревательные элементы, охладительные клапаны) для поддержания стабильности параметра.
ABB TC520 поддерживает широкий спектр сенсоров температуры, что обеспечивает универсальность применения:
- Термопары (типы J, K, T, E, R, S, B) — для измерения температур в диапазоне -200…1800 °C (подходит для плавильных печи в металлургии).
- Резистивные термометры (RTD, типы Pt100, Pt1000, Cu50) — для высокоточных измерений в диапазоне -200…850 °C (идеально для фармацевтических термостатов).
- Дискретные входы для сигналов «аварийное перегрев» от дополнительных датчиков — для двойной защиты критических процессов.
Основной достоинством ABB TC520 (3BSE001449R1) — высокая точность регулирования и адаптивные алгоритмы. Контроллер использует алгоритм PID (Proportional-Integral-Derivative) с автоматической настройкой параметров (Auto-Tune), который самостоятельно оптимизирует коэффициенты P, I, D в зависимости от динамики процесса. Например, в сушилке пищевых продуктов ABB TC520 измеряет температуру через Pt100 (уставка 60 °C) и регулирует мощность нагревательных элементов: при начальной разогреве контроллер увеличивает мощность до 100% (пропорциональная составляющая P), затем плавно снижает до 30% (интегральная составляющая I) для устранения отклонения, и блокирует всплески температуры (дифференциальная составляющая D) — в результате температура поддерживается с точностью ±0.1 °C, что гарантирует качество продукции.
ABB TC520 (3BSE001449R1) оснащен комплексной системой защиты и индикации:
- Аварийные режимы: При превышении температуры выше критического порога (например, 10 °C выше уставки) или обрыве сенсора контроллер активирует два выхода: один для отключения нагревательного устройства (аварийное отключение), другой для отправки сигнала в PLC/DCS (например, ABB AC800M) или звуковой сигнализатор. Это предотвращает перегрев и повреждение оборудования или продукта.
- Дисплей и индикация: Двухстрочный LCD-дисплей показывает текущую температуру (верхняя строка) и уставку (нижняя строка), а светодиодные индикаторы сигнализируют о режиме работы (регулирование, авария, Auto-Tune). Это позволяет операторам быстро оценивать состояние процесса без дополнительных инструментов.
- Хранилище настроек: Встроенная память сохраняет все параметры контроллера (уставки, тип сенсора, PID-коэффициенты) при отключении питания — после восстановления электроснабжения ABB TC520 автоматически возвращает процесс в рабочий режим, не требуя ручной перестройки.
Дополнительной особенностью ABB TC520 является коммуникационная возможность: через опциональный модуль RS485 (Modbus RTU) контроллер может подключаться к上位ным системам (PLC, SCADA), передавая данные о температуре и статусе, а также принимая удаленные команды на изменение уставки. Например, в химическом заводе оператор через SCADA может изменить уставку ABB TC520 с 80 °C на 90 °C без приближения к реaktorной установке, что повышает безопасность работы.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Промышленный термоконтроллер |
| Маркировка | TC520 (3BSE001449R1) |
| Типы поддерживаемых сенсоров | Термопары (J, K, T, E, R, S, B), RTD (Pt100, Pt1000, Cu50), дискретные входы |
| Диапазон измерения температуры | -200…1800 °C (термопары), -200…850 °C (RTD) |
| Точность измерения | ±0.1 °C (для RTD Pt100 в диапазоне 0…100 °C) |
| Алгоритмы регулирования | PID с Auto-Tune, на/off (для простых процессов) |
| Выходы | 2 аналоговых (4–20 мА для регулирования мощности), 2 дискретных (реле/транзисторные для аварий) |
| Коммуникация (опционально) | RS485 (Modbus RTU) |
| Питание | 24 VDC или 100–240 V AC (50/60 Гц) |
| Степень защиты корпуса | IP40 |
| Температурный диапазон эксплуатации | 0…50 °C |
| Тип монтажа | Панельный (штыревой) или DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 48 × 48 × 110 мм (панельный вариант) |
Преимущества и особенности
- Высокая точность: Поддержка RTD с точностью ±0.1 °C подходит для критических процессов (фармацевтика, пищевая промышленность).
- Универсальность: Поддержка всех популярных типов сенсоров (термопары, RTD) сокращает необходимость в разных моделях контроллеров.
- Автоматическая настройка PID: Auto-Tune оптимизирует алгоритм без участия инженера, упрощая эксплуатацию.
- Комплексная защита: Аварийные выходы и сигналы для PLC/DCS предотвращают перегрев и аварии.
- Коммуникационная гибкость: Опциональный Modbus RTU позволяет интеграцию в распределенные системы автоматизации.
Примеры применения в отраслях
-
Фармацевтика — Термостаты для лекарств:
ABB TC520 (3BSE001449R1) контролирует температуру термостата для хранения вакцин (уставка 5 °C). Подключенный RTD Pt100 измеряет температуру с точностью ±0.1 °C, а контроллер через PID с Auto-Tune регулирует мощность нагревательного элемента (в холодное время) и охладительного клапана (в теплое). При обрыве Pt100 ABB TC520 активирует аварийный выход, отключает термостат и отправляет сигнал в SCADA — это гарантирует сохранность вакцин. -
Металлургия — Плавильные печи:
Контроллер управляет температурой плавильной печи для стали (уставка 1600 °C) через термопару типа S. ABB TC520 измеряет температуру и регулирует подачу газа в горелочку: при разогреве мощность увеличивается до 100%, при достижении уставки снижается до 60% для поддержания стабильности. Auto-Tune адаптирует PID-коэффициенты под изменение нагрузки (добавление металла в печь), предотвращая падение температуры ниже 1580 °C. -
Пищевая промышленность — Сушилки для овощей:
ABB TC520 (3BSE001449R1) поддерживает температуру 50 °C в сушилке через RTD Pt1000. Контроллер регулирует вентиляторы и нагревательные элементы: при увеличении влажности (и снижении температуры) увеличивает мощность нагрева, при перегреве — активирует вентиляторы. Точность ±0.1 °C гарантирует, что овощи не пересушиваются и сохраняют питательные вещества.
Сравнение с конкурентами
| Параметр сравнения | ABB TC520 (3BSE001449R1) | Siemens S7-1200 + SM 1231 (RTD) | Omron E5CC-RX2ASM-800 |
|---|---|---|---|
| Тип устройства | Стандалонный термоконтроллер | PLC + модуль RTD | Стандалонный термоконтроллер |
| Точность измерения | ±0.1 °C (RTD) | ±0.2 °C (RTD) | ±0.1 °C (RTD) |
| Алгоритм PID | С Auto-Tune | Требует настройки через ПО | С Auto-Tune |
| Поддержка сенсоров | Термопары, RTD, дискретные входы | RTD (дополнительно — термопары через модуль) | Термопары, RTD |
| Коммуникация | Опциональный RS485 (Modbus RTU) | PROFINET, Ethernet/IP | RS485 (Modbus RTU) |
| Преимущество | Легкость эксплуатации (стандалон) | Интеграция с Siemens 生态系统 | Низкая стоимость |
ABB TC520 выделяется как standalone-устройство с готовым PID-алгоритмом и Auto-Tune — не требует программирования (в отличие от Siemens S7-1200) и подходит для простых и средних процессов. В отличие от Omron E5CC, он поддерживает дискретные входы для аварийных сигналов, что повышает безопасность в критических системах.
Рекомендации по выбору
ABB TC520 (3BSE001449R1) рекомендуется для:
- Критических процессов с высокой точностью: Фармацевтика (термостаты), пищевая промышленность (сушилки) — требуется точность ±0.1 °C.
- Универсального применения: Процессы, где используются разные типы сенсоров (например, металлургия — термопары, фармацевтика — RTD) — не нужно покупать несколько контроллеров.
- Стандалонных систем: Процессы без необходимости интеграции в сложные DCS (например, небольшие сушилки, лабораторные термостаты) — экономит стоимость по сравнению с PLC + модулями.
- Простоты эксплуатации: Для операторов без опыта работы с PLC — Auto-Tune и интуитивный интерфейс упрощают настройку.
Если требуется интеграция в крупные DCS (например, ABB 800xA) или управление несколькими зонами температуры, выбирайте PLC ABB AC800M с модулями RTD/термопар. Для бюджетных проектов с простыми требованиями (точность ±0.5 °C) рассмотрите Omron E5CC.
Меры предосторожности
- Выбор правильного сенсора: Совмещайте ABB TC520 с сенсором, соответствующим диапазону температуры процесса (например, не используйте Pt100 для температур >850 °C) — неправильный выбор приведет к ошибке измерения.
- Проверка подключения сенсора: При подключении термопары соблюдайте полярность (красный провод — положительный вывод), при RTD — правильность схемы (3- или 4-х проводная) — неправильное подключение повредит контроллер или искажет данные.
- Настройка аварийных порогов: Устанавливайте критический порог температуры на 5–10% выше уставки (например, уставка 60 °C — порог 66 °C) — это даст время на реакцию оператора и предотвратит аварию.
- Регулярная калибровка: Каждый год калибруйте ABB TC520 через сертифицированный лабораторный стенд — это поддерживает точность измерения и соответствие стандартам (например, ISO в фармацевтике).
- Избегание перегрева контроллера: Монтируйте устройство в хорошо проветренные щиты — температура >50 °C снижает стабильность работы электроники и сокращает срок службы.
3BSE001449R1
