Описание
TK803V018

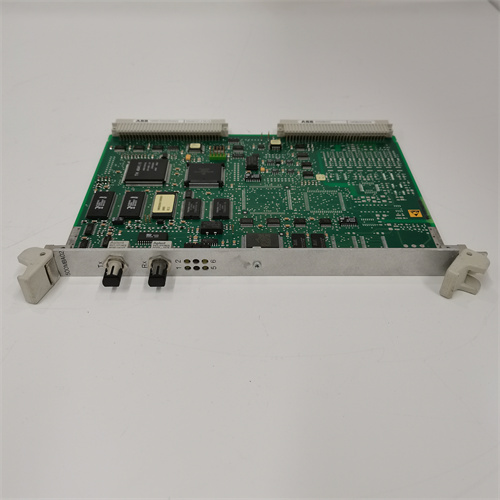

Общая информация о продукте ABB TK803V018 3BSC950130R1
ABB TK803V018 3BSC950130R1 — это промышленный аналогово-цифровой модуль ввода-вывода (I/O) для контроллеров ABB Advant OCS, предназначенный для преобразования аналоговых сигналов (от датчиков температуры, давления, расхода) в цифровые и обратно. Он относится к серии модулей Advant Master и обеспечивает высокоточную обработку сигналов, что критично для процессов с строгими требованиями к точности — например, в химической промышленности (управление реакторами), нефтегазовой сфере (мониторинг скважин) и пищевых производствах (контроль температуры термической обработки).
Благодаря 8 аналоговым входам и 4 аналоговым выходам ABB TK803V018 3BSC950130R1 поддерживает широкий диапазон сигналов: входы — 4–20 мА, 0–10 В DC, ±5 В DC; выходы — 4–20 мА, 0–10 В DC. Это позволяет подключать различные типы датчиков и исполнительных механизмов (например, регулирующие клапаны, приводы) без дополнительных адаптеров. Модуль оснащен встроенной калибровкой (автоматической или ручной через ПО ABB Control Builder Advant) и диагностикой сигналов (определение обрыва провода, превышение диапазона), что упрощает обслуживание. ABB TK803V018 3BSC950130R1 соответствует стандартам IEC 61131-2 и EN 61000-6-2, гарантируя стабильность работы в условиях высоких электромагнитных помех (EMI) и температурных перепадов. Полная информация о ABB TK803V018 3BSC950130R1 доступна на официальном ресурсе: [ссылка на ABB TK803V018 3BSC950130R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB TK803V018 3BSC950130R1
Аналогово-цифровой I/O-модуль ABB TK803V018 3BSC950130R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый I/O-модуль (ввод-вывод) для контроллеров ABB Advant OCS (серия Advant Master).
Параметры аналоговых входов
- Количество входов: 8 (независимые, дифференциальные);
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двухпроводные/четырехпроводные датчики);
- Напряжностные: 0–10 В DC, ±5 В DC;
- Точность измерения: ±0,1% от полного диапазона (при температуре 25 °C ±5 °C);
- Разрешение: 16 бит (для высокой детализации сигналов);
- Изоляция: По каналу (500 В DC между входами и корпусом);
- Диапазон рабочих температур для входов: -20 °C до +60 °C.
Параметры аналоговых выходов
- Количество выходов: 4 (независимые);
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (максимальный нагрузочный ток 500 Ω);
- Напряжностные: 0–10 В DC (Максимальная нагрузка 1 kΩ);
- Точность вывода: ±0,2% от полного диапазона (при температуре 25 °C ±5 °C);
- Разрешение: 12 бит (для стабильного управления исполнительными механизмами);
- Изоляция: Общая (500 В DC между выходами и корпусом).
Параметры питания и коммуникации
- Питание: От шасси контроллера Advant OCS (24 В DC ±10%);
- Потребляемая мощность: ≤10 Вт (при максимальной нагрузке на входы/выходы);
- Интерфейс с контроллером: Встроенная шина Advant OCS (Скорость передачи данных до 1 Мбит/с, задержка ≤10 мс);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (электромагнитная совместимость).
Конструктивные параметры
- Монтаж: Встраивание в шасси контроллера ABB Advant OCS (стандартный слот для I/O-модулей);
- Габариты: Ширина — 64 мм, высота — 130 мм, глубина — 190 мм (соответствует размерам других модулей Advant OCS);
- Вес: ≈350 г;
- Материал корпуса: Пластик с антистатическим покрытием (класс UL 94 V0 по горючести);
- Степень защиты (IP): IP20 (для работы внутри шасси контроллера, защищенного от пыли и влаги);
- Индикаторы: LED-индикаторы для каждого канала (зеленый — сигнал в диапазоне, красный — ошибка сигнала/обрыв).
Преимущества и особенности ABB TK803V018 3BSC950130R1
ABB TK803V018 3BSC950130R1 выделяется среди аналогичных I/O-модулей благодаря следующим преимуществам:
- Гибкость в подключении устройств: Поддержка нескольких типов сигналов (4–20 мА, 0–10 В DC, ±5 В DC) и 8 входов/4 выходов позволяет подключать различные датчики и исполнительные механизмы — от температурных датчиков (4–20 мА) до регулирующих клапанов (0–10 В DC), без необходимости покупки специализированных модулей.
- Высокая точность и стабильность: Точность измерения ±0,1% и разрешение 16 бит для входов гарантируют точное считывание данных от чувствительных датчиков (например, в химических реакторах, где дельта температуры 0,1 °C критична). Для выходов точность ±0,2% обеспечивает стабильное управление приводами, предотвращая колебания параметров процесса.
- Автоматическая диагностика и калибровка: Встроенная диагностика (обрыв провода, превышение диапазона) и автоматическая калибровка через ABB Control Builder Advant сокращают время обслуживания — оператор не нужно использовать внешние приборы для проверки каналов или корректировки точности.
- Изоляция по каналам: Изоляция входов по каналу (500 В DC) предотвращает взаимное влияние сигналов между датчиками (например, при подключении датчиков с разными уровнями заземления) и защищает модуль от переvoltaжа в одном из каналов.
- Тщательная интеграция с ABB Advant OCS: Модуль разработан специально для контроллеров Advant OCS — плагинтеграция через встроенную шину обеспечивает низкую задержку передачи данных (≤10 мс) и отсутствие совместимых проблем, что критично для процессов в режиме реального времени.
Примеры применения ABB TK803V018 3BSC950130R1
ABB TK803V018 3BSC950130R1 широко используется в промышленных процессах, требующих точного измерения и управления аналоговыми сигналами, в том числе в следующих сценариях:
- Химическая промышленность: Управление реакторами для производства лекарств — ABB TK803V018 3BSC950130R1 считывает сигналы от датчиков pH (4–20 мА) и температуры (0–10 В DC) через аналоговые входы, а через выходы управляет регулирующими клапанами (4–20 мА) для поддержания стабильных условий реакции (температура ±0,1 °C, pH ±0,05).
- Нефтегазовая сфера: Мониторинг и контроль скважин — модуль принимает данные от датчиков давления井底 (4–20 мА) и расхода нефти (±5 В DC), передавая их в контроллер ABB Advant OCS. По результатам анализа контроллер через выходы ABB TK803V018 3BSC950130R1 регулирует скорость насосов (0–10 В DC), оптимизируя добычу.
- Пищевая промышленность: Контроль термической обработки продуктов (например, паста, консервы) — аналоговые входы модуля считывают температуру печи (4–20 мА) и влажности продукта (0–10 В DC), а выходы управляют нагревательными элементами (4–20 мА) и вентиляторами (0–10 В DC), поддерживая параметры в допустимых пределах (температура 121 °C ±0,5 °C).
Сравнение с конкурентами
В сравнении с аналогичными аналоговыми I/O-модулями для промышленных контроллеров других брендов ABB TK803V018 3BSC950130R1 имеет очевидные преимущества:
| Параметр сравнения | ABB TK803V018 3BSC950130R1 | Siemens SM 334 (S7-300) | Schneider Electric BMXAIO0410 (M340) |
|---|---|---|---|
| Количество входов/выходов | 8 вх. / 4 вых. | 4 вх. / 2 вых. | 4 вх. / 4 вых. |
| Точность входов | ±0,1% от диапазона | ±0,2% от диапазона | ±0,15% от диапазона |
| Разрешение входов | 16 бит | 13 бит | 14 бит |
| Изоляция входов | По каналу (500 В DC) | Общая (250 В DC) | По группе (500 В DC) |
| Задержка передачи данных | ≤10 мс (с Advant OCS) | ≤20 мс (с S7-300) | ≤15 мс (с M340) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC, ±5 В DC | 4–20 мА, 0–10 В DC | 4–20 мА, 0–10 В DC, ±10 В DC |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Процессы с высокими требованиями к точности: Если ваш процесс требует измерения сигналов с точностью ≥±0,1% (например, химическая синтез, фармацевтика), ABB TK803V018 3BSC950130R1 — оптимальный выбор, благодаря 16-битному разрешению и низкой погрешности входов.
- Системы на контроллерах ABB Advant OCS: Для автоматизированных систем на базе Advant OCS модуль обеспечивает плагинтеграцию и низкую задержку — лучше, чем модули третьих производителей, которые требуют дополнительной настройки драйверов.
- Многочисленные аналоговые устройства: Если нужно подключить ≥8 датчиков и ≤4 исполнительных механизмов (например, в комплексных линиях производства), 8 входов/4 выходов ABB TK803V018 3BSC950130R1 экономят место в шасси контроллера по сравнению с модулями с меньшим количеством каналов.
Меры предосторожности
- Комплектность подключения: При подключении датчиков убедитесь, что сигнал соответствует поддерживаемым типам (например, не подключайте токовый сигнал 0–20 мА к входу, настроенному на 0–10 В DC) — несоответствие приведет к повреждению канала.
- Калибровка: Проводите автоматическую калибровку через ABB Control Builder Advant раз в 6 месяцев (или после ремонта модуля) — это поддерживает точность измерения и предотвращает искажения сигналов.
- Заземление: Обеспечьте правильное заземление корпуса модуля и шасси контроллера — отсутствие заземления или неправильное заземление может привести к влиянию ЭМП на сигналы и ошибкам диагностики.
- Проверка изоляции: Перед эксплуатацией проверяйте изоляционное сопротивление входов/выходов (≥100 МОм при 500 В DC) — повреждение изоляции может привести к короткому замыканию между каналами.
